3D Solid Modeling Fonctionnalités

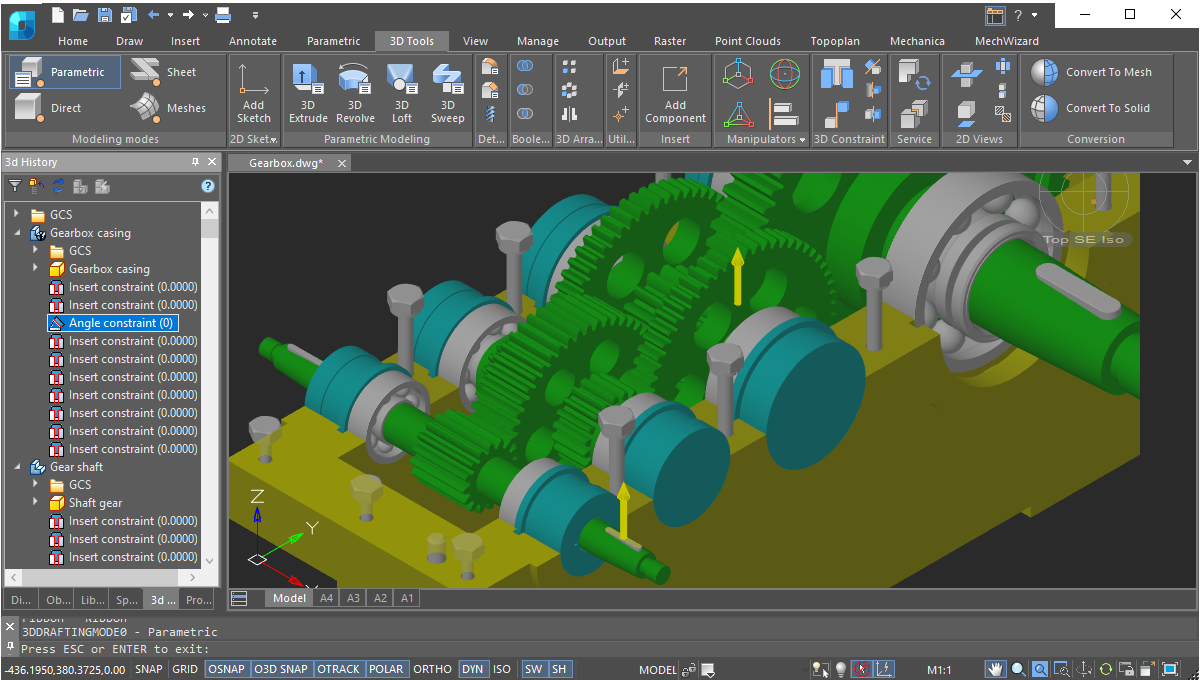

Contraintes 3D

Les contraintes 3D de nanoCAD imposent des dépendances à la géométrie, surtout pour assembler des pièces en un seul modèle. À l’aide de ces outils, les ingénieurs créent des assemblages 3D complexes en reliant des objets 3D. Il existe cinq contraintes 3D disponibles : Accouplement, Insérer, Angle, Tangente, Symétrie . Les contraintes de chaque pièce sont affichées par l'arborescence de l'historique 3D.

Modélisation paramétrique solide 3D

Le mode de modélisation paramétrique de nanoCAD permet aux ingénieurs de construire une géométrie 3D, pièce par pièce. Cette approche de conception est courante dans la plupart des applications MCAD, notamment SolidWorks et Inventor. À mesure que les esquisses 2D sont transformées en entités 3D, les ingénieurs documentent leur intention de conception à travers des contraintes et des relations géométriques. Étant donné que chaque étape doit suivre la série d’étapes précédentes, l’approche paramétrique tend à nécessiter une planification préalable minutieuse. L'historique de la construction du modèle est enregistré par l'arborescence de l'historique, qui, dans nanoCAD, est un panneau Inspecteur avec son propre ensemble d'outils.

Modélisation 3D directe

La modélisation directe de nanoCAD offre une approche du type « ce que vous voyez est ce que vous obtenez », dans laquelle les concepteurs modifient les modèles 3D en poussant et en tirant les faces et les arêtes. L'avantage principal de la modélisation directe est la facilité avec laquelle les conceptions sont modifiées, ce qui permet une itération et un prototypage rapides.

Interface utilisateur de modélisation 3D naturelle

nanoCAD affiche les commandes par groupes pour chaque type de modélisation qu'il offre : paramétrique, directe, tôlerie et maillage. Par exemple, en mode de modélisation paramétrique, les commandes de création de géométrie 3D basées sur des esquisses paramétriques sont affichées ; lors du passage à la modélisation en maillage, les commandes de création de surfaces 3D deviennent disponibles. Les commandes qui s'appliquent à toutes les formes de modélisation sont toujours affichées sur le ruban, telles que les chanfreins et les arrondis, les opérations booléennes et la géométrie de construction.

Associativité des modèles et dessins 3D

La relation associative des modèles et de leurs projections permet aux utilisateurs de se concentrer sur la conception dans un environnement 3D, en prêtant attention aux graphiques 2D principalement pour la conception du dessin. Toutes les modifications apportées au modèle 3D à tout moment seront affichées dans les dessins et les éléments de conception réalisés dans les graphiques 2D correspondront également à ces modifications.

Échange de modèles via Importer/Exporter

Les modèles créés à l'aide du module 3D peuvent être échangés avec la plupart des systèmes de CAO, exportés vers des imprimantes 3D, des machines CNC et des visionneuses Web. Les formats pris en charge sont :

STL pour la stéréolithographie ;
Parasolid X_T, X_B pour NX, Solid Edge, SolidWorks ;
JT, IGES, STEP – les formats d'échange de données techniques standard ;
SAT, C3D – Formats des modélisateurs ACIS et C3D ;
VRML pour les graphiques 3D sur le Web ;
COLLADA pour les applications 3D interactives.

Prismes délimiteurs

nanoCAD utilise le découpage 3D pour montrer l'intérieur des modèles et pour isoler les pièces. Chaque fenêtre d'espace modèle peut contenir un prisme délimiteur, un volume dans l'espace 3D en dehors duquel les éléments de dessin ne sont pas affichés. Les prismes peuvent être modifiés, supprimés et désactivés. Une fois désactivés, les éléments situés à l'extérieur du prisme redeviennent visibles ; les prismes désactivés sont stockés dans le dessin afin de pouvoir être réactivés ultérieurement.

Références externes

nanoCAD relie les références externes à l'intérieur des dessins d'assemblage aux pièces stockées dans des fichiers de dessin externes. Les modifications apportées par d'autres programmes de conception aux références externes sont suivies et signalées par des notifications sous forme de bulles.

Outils de navigation 3D

nanoCAD fournit des outils de navigation 3D interactifs avec lesquels afficher et naviguer dans des objets 3D. Les utilisateurs ont accès à des commandes à l’écran pour modifier les modes d’ombrage et faire pivoter les points de vue en temps réel. Les commandes fonctionnent rapidement, même avec de grands modèles BIM, des nuages de points massifs et des solides 3D complexes dans un seul dessin.

Plus de fonctionnalités géniales

Semi-transparence pour les objets 3D édités

nanoCAD rend les objets 3D semi-transparents lors de l'édition pour faciliter leur visualisation et leur positionnement dans l'espace. L'effet visuel est disponible pendant les commandes Déplacer et 3dMove, Rotation et 3dRotate, Échelle, Étirer et Miroir, ainsi que lors de l'édition d'objets 3D avec des poignées et pendant les commandes impliquant glisser-déposer.

Sources lumineuses

Dans l'espace modèle avec des styles visuels qui prennent en charge l'ombrage, le modèle est éclairé par une ou deux sources lumineuses derrière l'utilisateur et se déplace avec le point de vue, de sorte que les objets sont toujours clairement mis en surbrillance. De plus, les utilisateurs peuvent définir des sources lumineuses personnalisées en fonction des propriétés des lumières ponctuelles, des spots, des lumières Web et d'une lumière distante.

Formats de nuages de points

nanoCAD ouvre, affiche et modifie les fichiers de nuages de points 3D capturés par des scanners laser aux formats LAS, BIN, PTS, PTX, PCD et XYZ.
