de neuf dans Topoplan

La possibilité de diviser un dessin en feuilles préparées pour une impression ultérieure a été implémentée. La commande Création de cadres vous permet de placer des cadres de vue de futures feuilles sur le dessin. La commande Création des présentations par cadres crée des présentations basées sur des cadres avec la conception et l'échelle souhaitées.

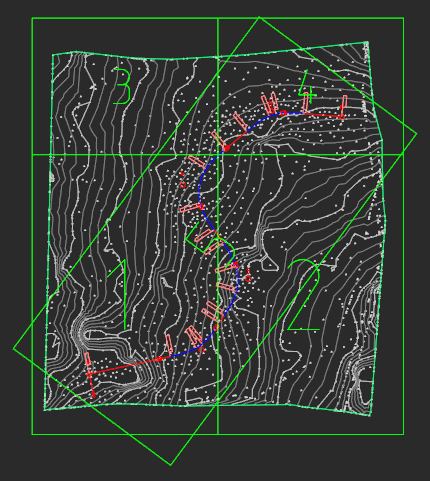

Création des Cadres (CRÉER UN CADRE DE VUE). La commande vous permet de créer des cadres dans l'espace modèle pour la formation ultérieure des feuilles conçues. Chaque image est une fenêtre d'une telle feuille.

Chaque cadre contient des informations concernant le gabarit, le format et l'échelle de la feuille. La conception de la future feuille sera reprise du gabarit conformément au format.

Une fois la commande Création des cadres est commencée, vous pouvez configurer les options de la future feuille pour le cadre :

Gabarit est un fichier gabarit contenant une liste de formats disponibles avec la conception du cadre. Vous pouvez spécifier un gabarit pour des formats selon des normes ou pour une tablette topographique.

Après avoir sélectionné un gabarit, spécifiez la taille de la feuille pour le cadre inséré.

Présentation – Permet d’attribuer un format de la présentation sans réaffecter le gabarit.

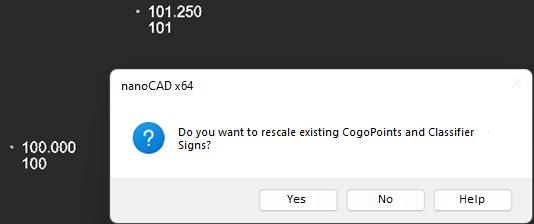

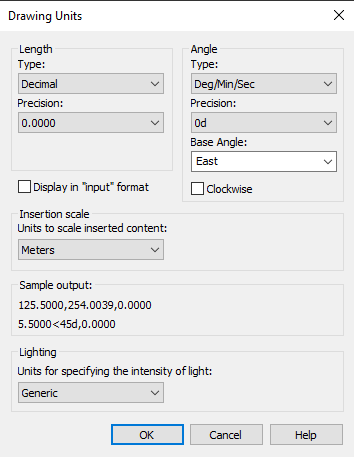

Échelle – sélection de l’échelle topographique. Par défaut, l'échelle de la feuille créée est définie en fonction de la TOPOSCALE actuelle :

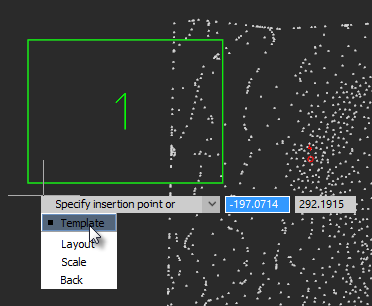

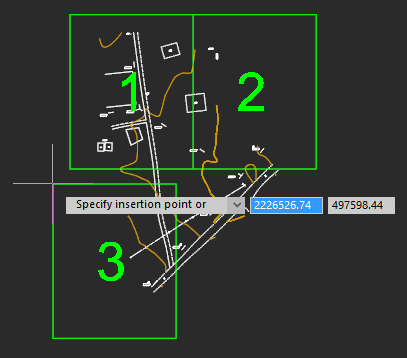

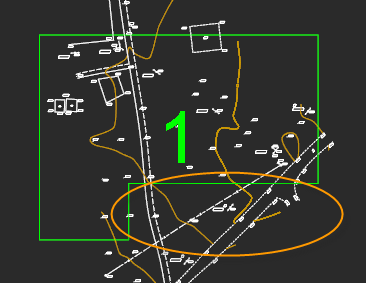

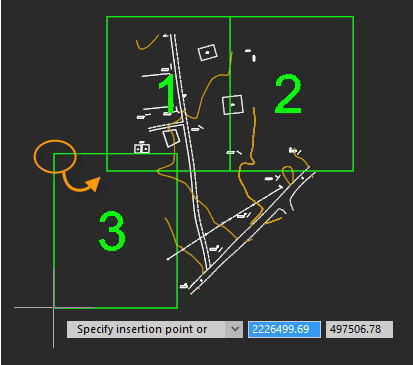

Après avoir défini tous les paramètres, spécifiez la position du cadre de vue dans le dessin. Dans ce cas, vous pouvez utiliser les outils de positionnement précis de nanoCAD pour vous accrocher à des lignes axiales, auxiliaires, à un maillage, à des points ou à des cadres de vue existants. Vous pouvez faire pivoter les cadres et utiliser d'autres mécanismes standard pour placer des objets dans l'espace de travail du dessin.

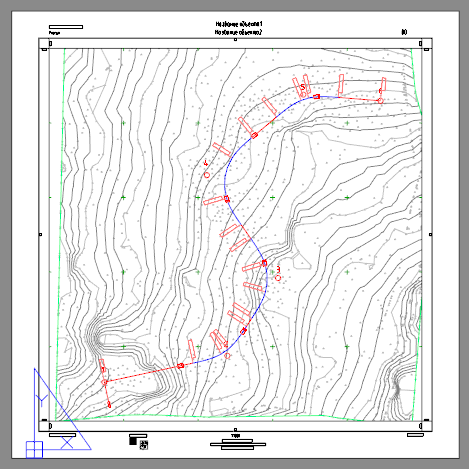

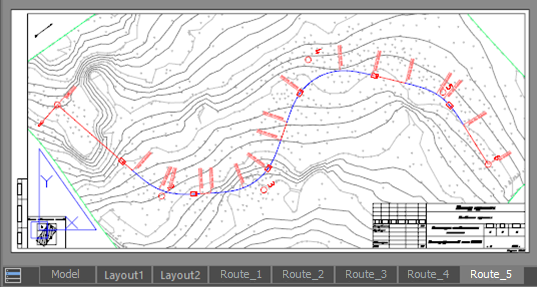

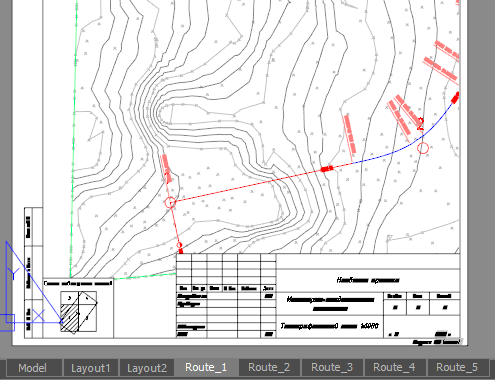

Création des présentation par cadres (CREATEVIEWFRAMELAYOUT). La commande crée des présentations pour concevoir un dessin en fonction des cadres précédemment créés. Chaque cadre possède sa propre feuille avec la même conception, le même format et la même échelle qui ont été spécifiés lors de la création du cadre.

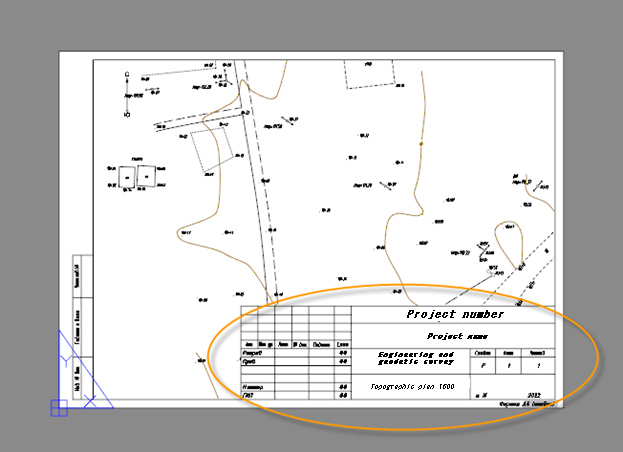

Le cadre et les tampons de la feuille sont un bloc dynamique avec des paramètres et des attributs modifiables dans la barre Propriétés ou en utilisant des poignées.

Il est possible de concevoir sous forme de tablettes GOST et topographiques.

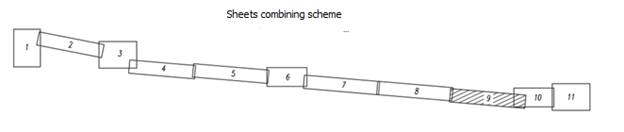

Pour les tablettes, le Schéma de tracé d'enquête ou un Schéma de combinaison de feuilles sont créés.

Masquer les cadres (HIDEVIEWFRAMES). Mode de masquage du cadre. Désactive l'affichage de toutes les images créées dans l'espace modèle. L'exécution répétée de la commande renvoie l'affichage des cadres.

Supprimer les cadres (DELETEVIEWFRAMES). Supprime tous les cadres créés par la commande Création des présentations par cadres (CREATEVIEWFRAME).

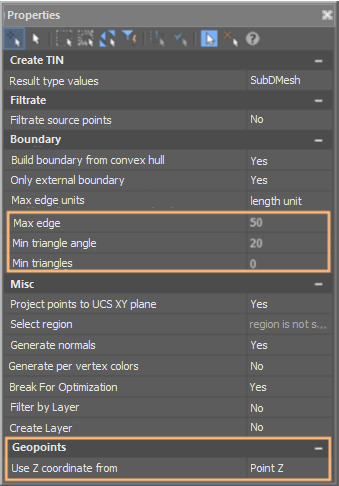

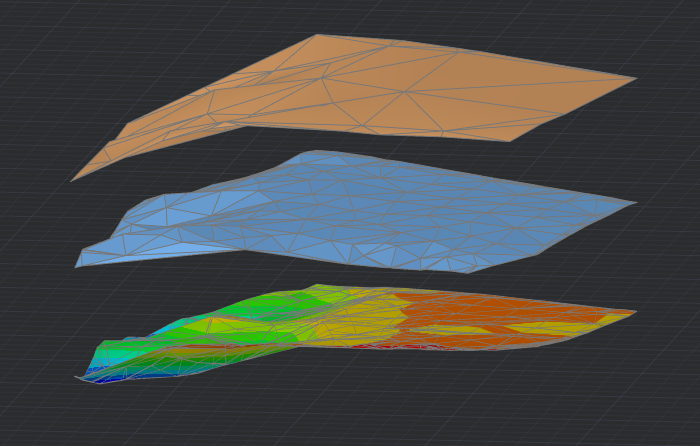

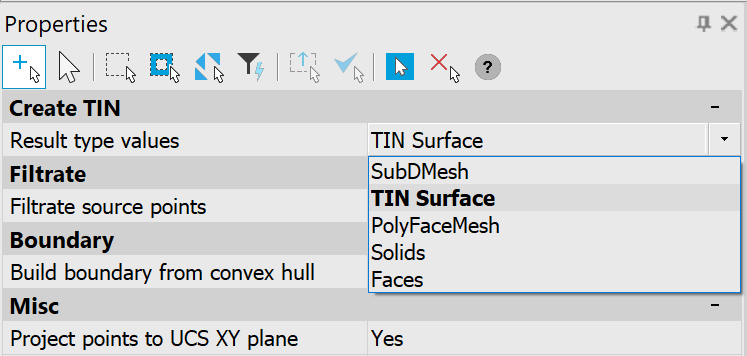

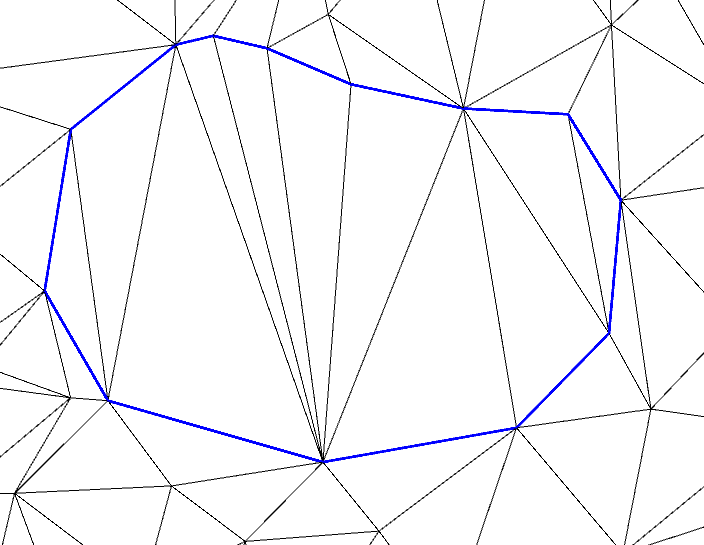

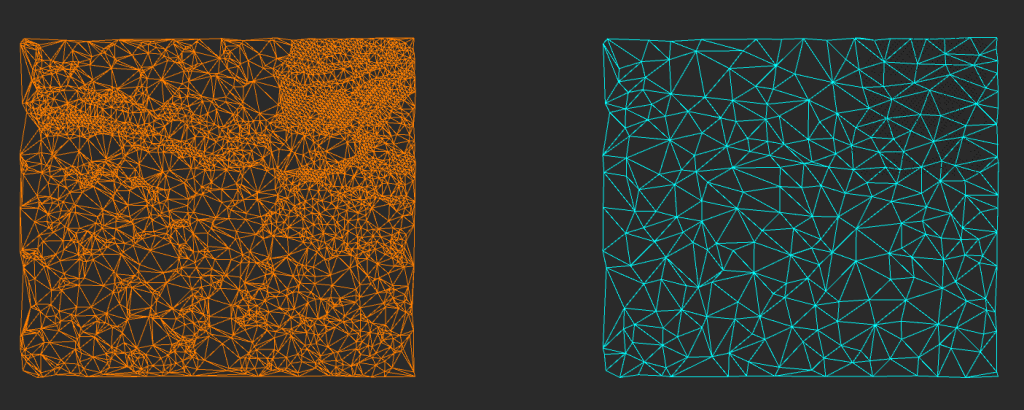

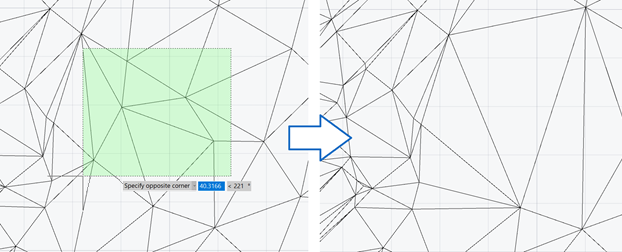

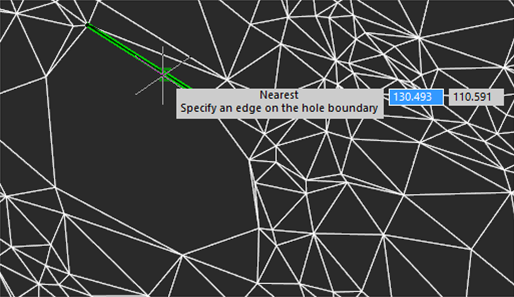

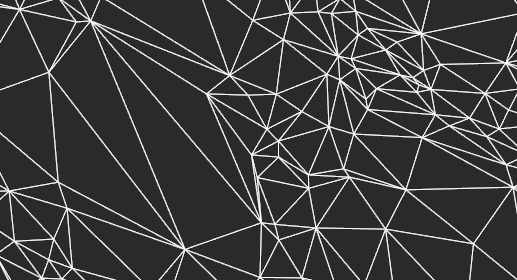

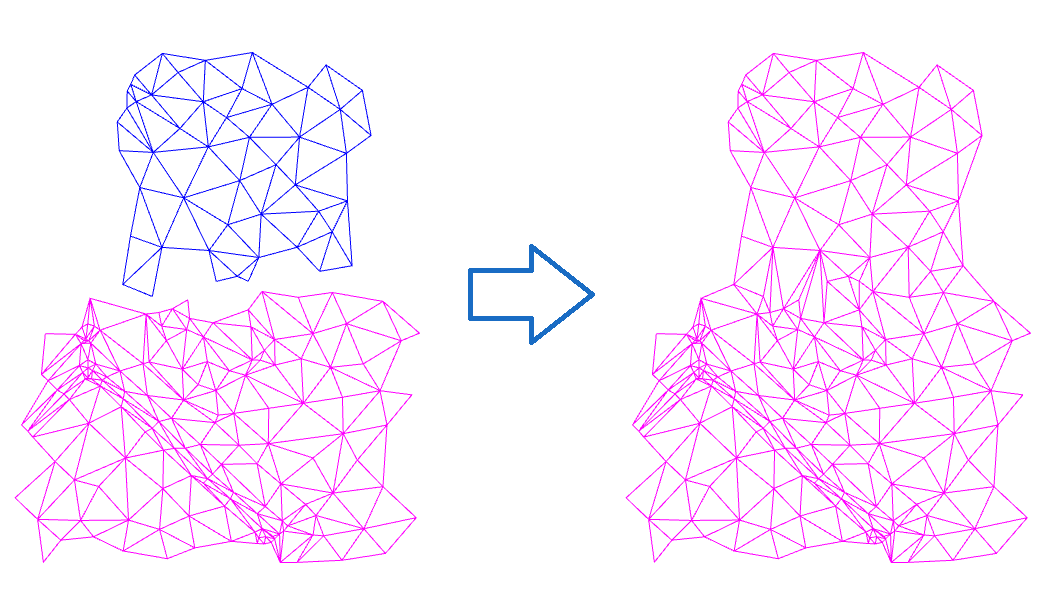

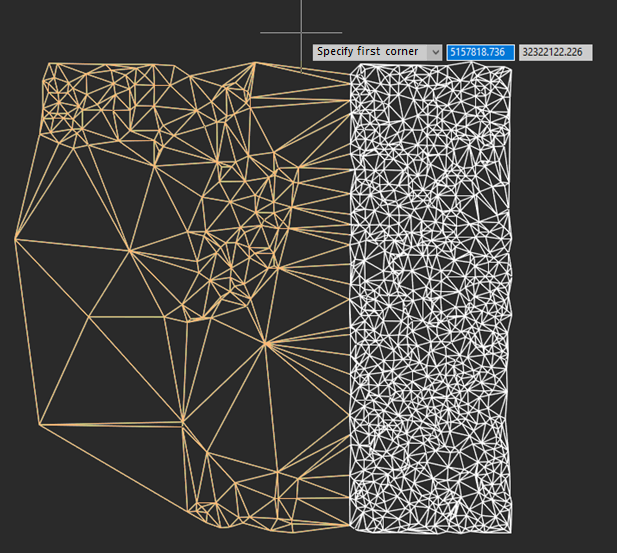

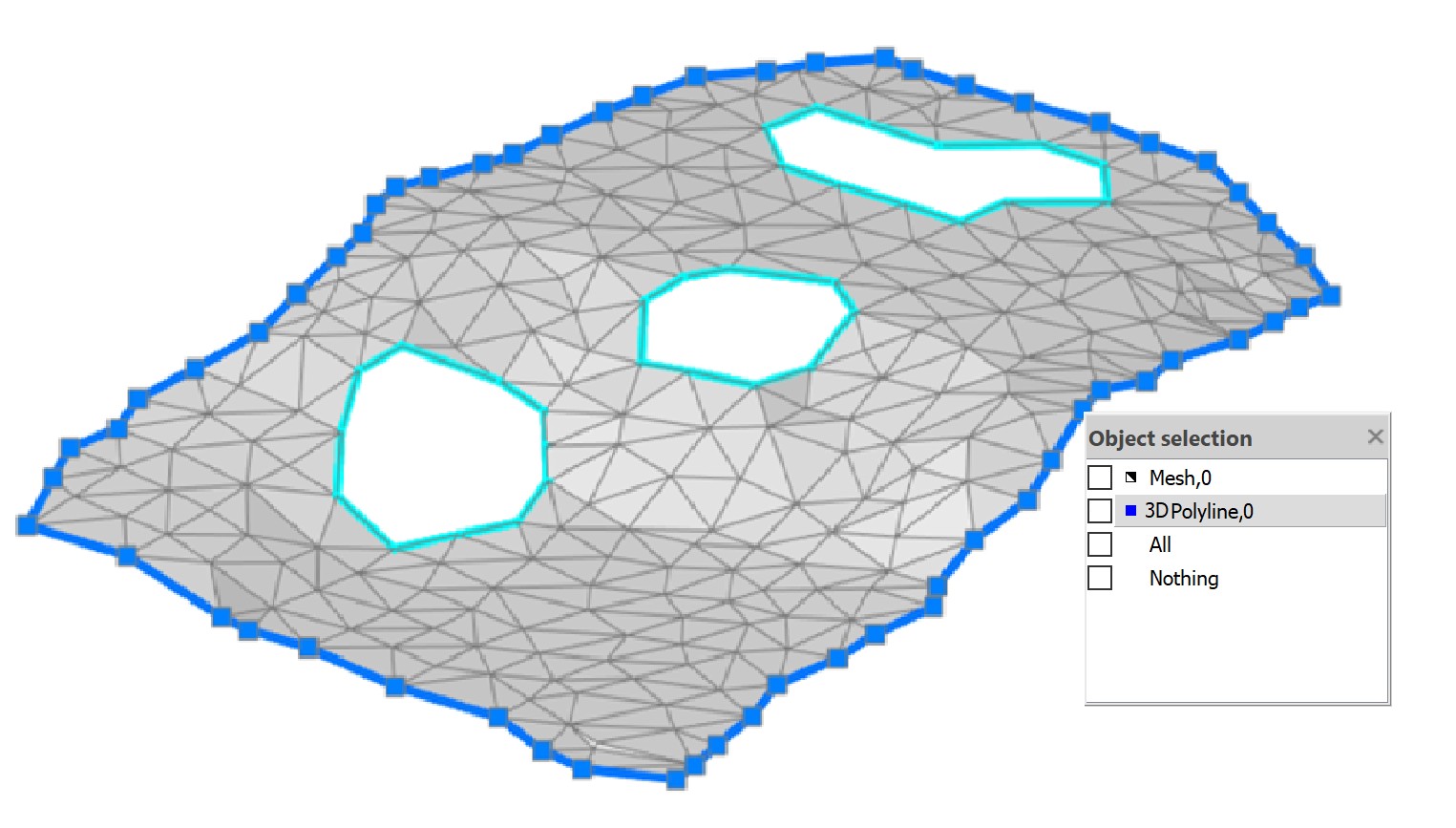

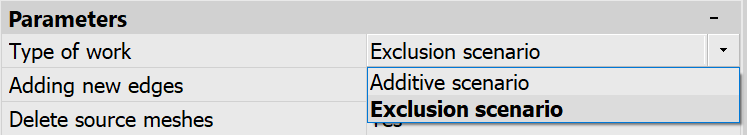

 Perçages d'étanchéité en maillage (NG_MESH_SEAL_HOLES). Si lors de la création d'une surface TIN ou lors de son édition, des discontinuités de surface se sont formées, la commande permet de les combler avec des faces manquantes.

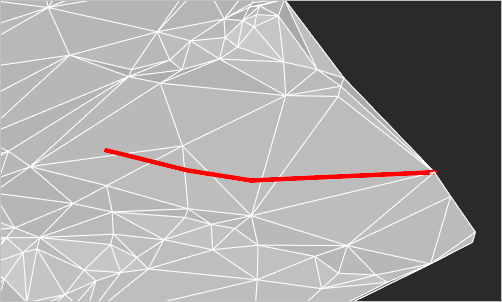

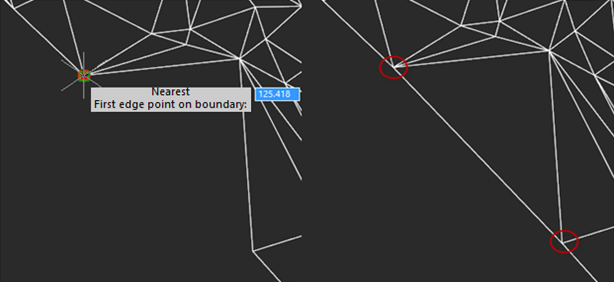

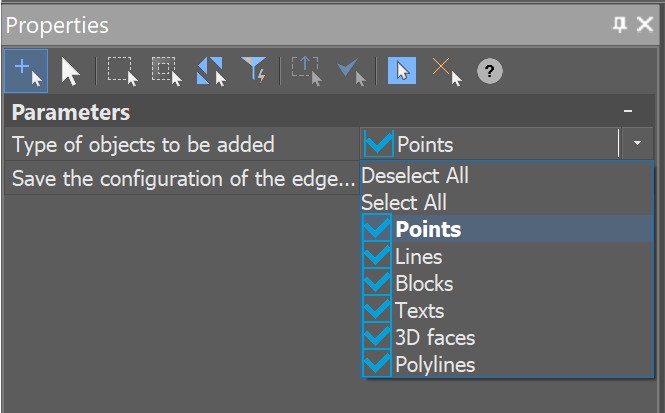

 Ajouter une arête de maillage (NG_MESH_EDGE_ADD). La commande vous permet d'ajouter des arêtes à une surface existante à son contour. Une arête ne peut être ajoutée que sur un contour non convexe (intérieur ou extérieur) afin qu'une nouvelle face triangulaire puisse être créée sans perturber le maillage 2.5D.

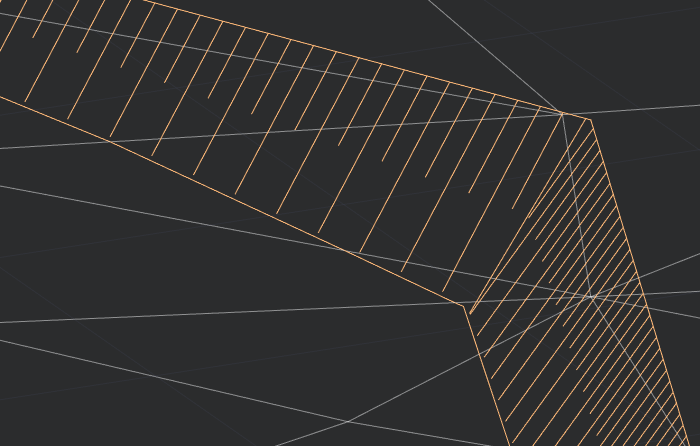

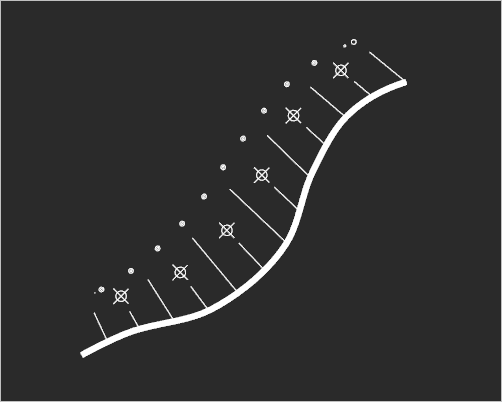

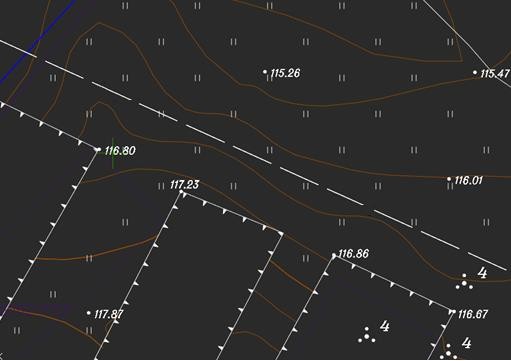

 Créer une pente (NG_CREATE_SLOPE). La commande permet de créer de différents types de signes conventionnels pour les pentes, les falaises, les murs de soutènement :

• Pente non fortifiée ;
• Pente fortifié ;
• Côte escarpée avec plage ;
• Côte escarpée sans plage ;
• Murs de soutènement en pierre ;
• Murs de soutènement en bois ;
• Terrain escarpé.

Avant de démarrer, la commande vérifie l'échelle topographique définie et propose de passer au style visuel filaire 2D.

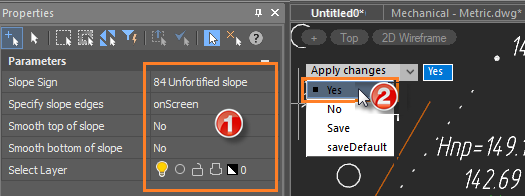

Après avoir exécuté la commande, définissez le type de la pente et les caractéristiques dans la barre Propriétés . Les options varient en fonction du type de pente et de la manière dont son arête est spécifiée.

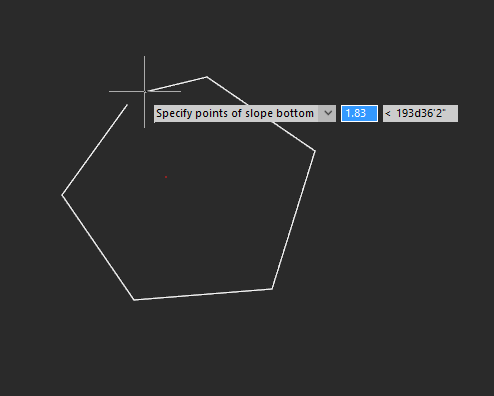

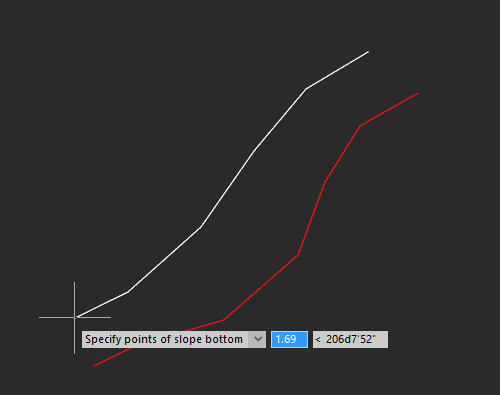

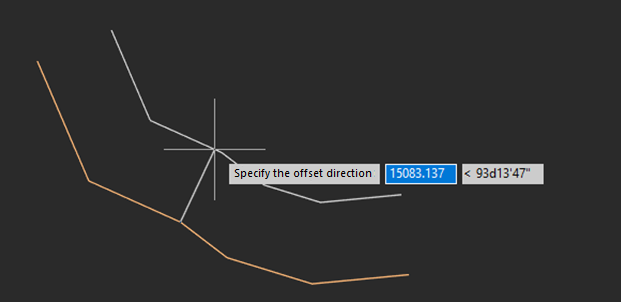

Ensuite, indiquez l’emplacement de la pente sur le dessin. Les arêtes de la pente peuvent être dessinées manuellement ou créées à partir des lignes de dessin existantes, selon la valeur de l'option Spécifier les arêtes de la pente. Le haut et le bas de la pente peuvent être des lignes fermées.

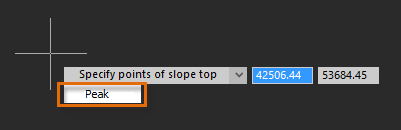

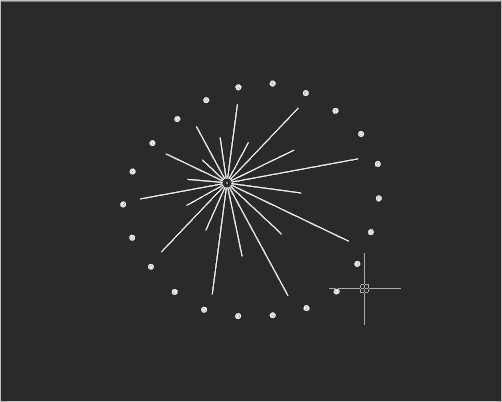

Vous pouvez créer une pente à partir d'un point haut (colline). Pour ce faire, au lieu de spécifier des points pour le sommet de la pente, sélectionnez l'option Pic depuis le menu contextuel ou la ligne de commande.

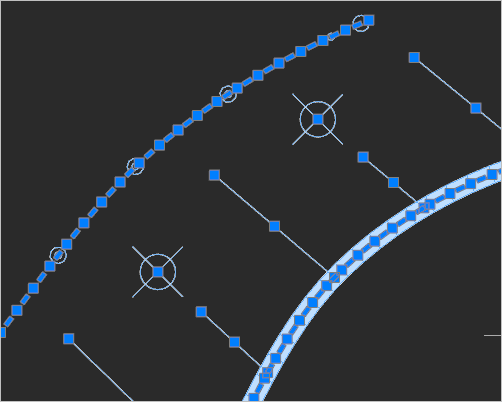

Dans le dessin, la pente est sélectionnée comme un ensemble unique d'objets, dont certaines parties peuvent être déplacées.

 Déplacer le point (NG_MESH_VERTEX_MOVE_XY est renommé en NG_MESH_VERTEX_MOVE).

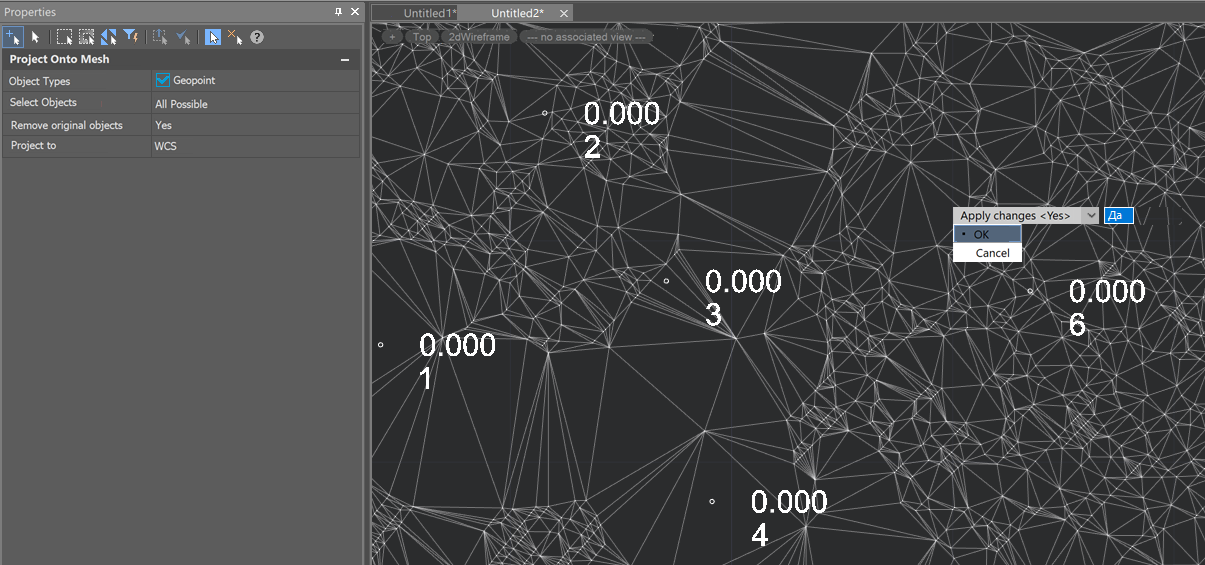

La commande a désormais la possibilité de choisir, lors du déplacement d'un point, de s'accrocher aux objets du dessin ou de prendre la hauteur de la marque à partir de la surface ;

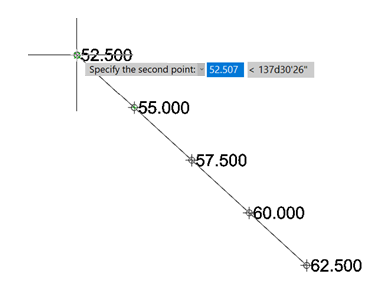

Ajouter un point (NG_MESH_VERTEX_ADD)

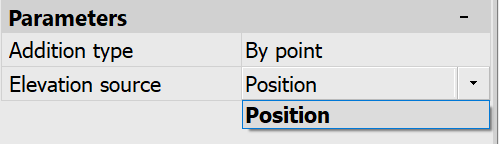

La commande peut désormais prendre l'élévation soit à partir d'un objet de dessin, soit à partir d'une surface.

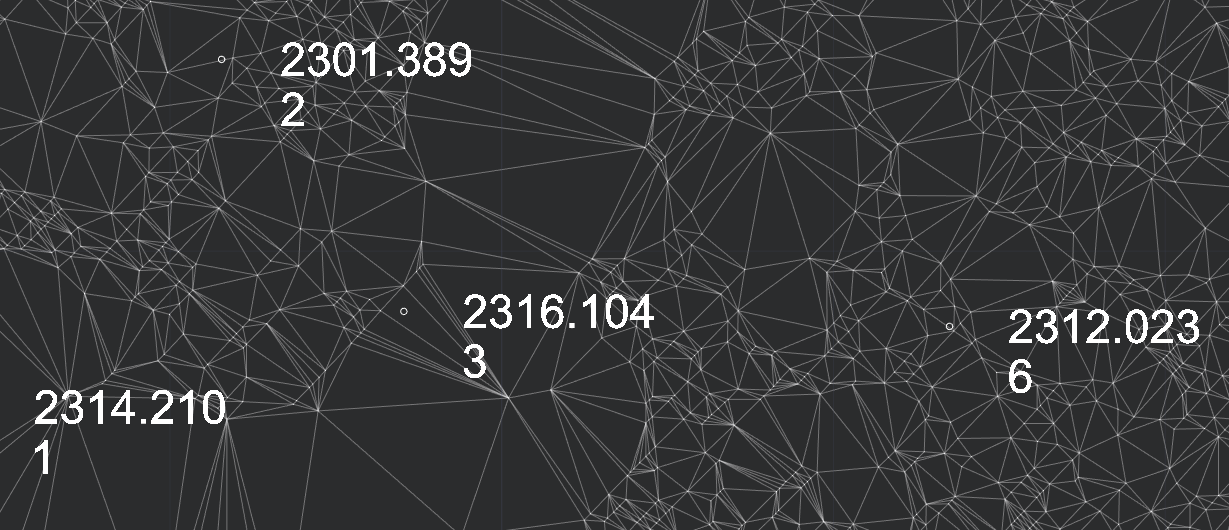

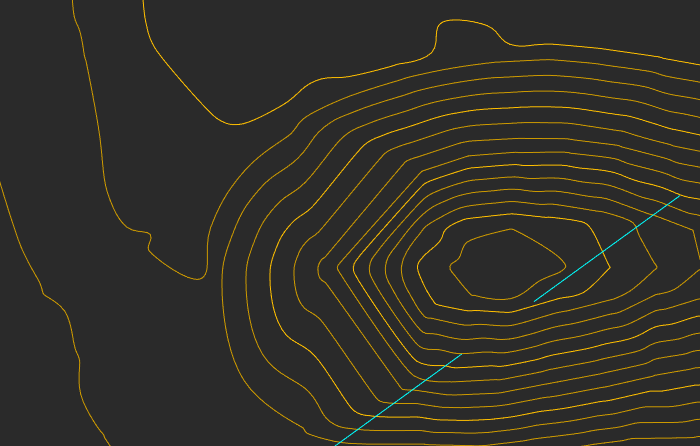

Lors de l'ajout des points de surface, la position des lignes de contour est désormais mise à jour, si des lignes ont été dessinées.

 Supprimer le point (NG_MESH_VERTEX_DELETE).
La suppression des points de surface met désormais à jour la position des lignes de contour si elles ont été dessinées.

 Importer la grille d'élévation (NG_IMPORT_ELEVATIONGRID). Le format binaire GRD (Format du fichier de la grille Surfer 7) a été ajouté à la liste des formats pris en charge.

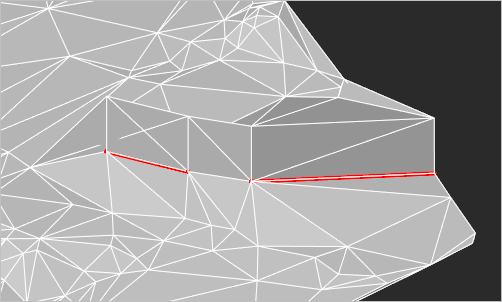

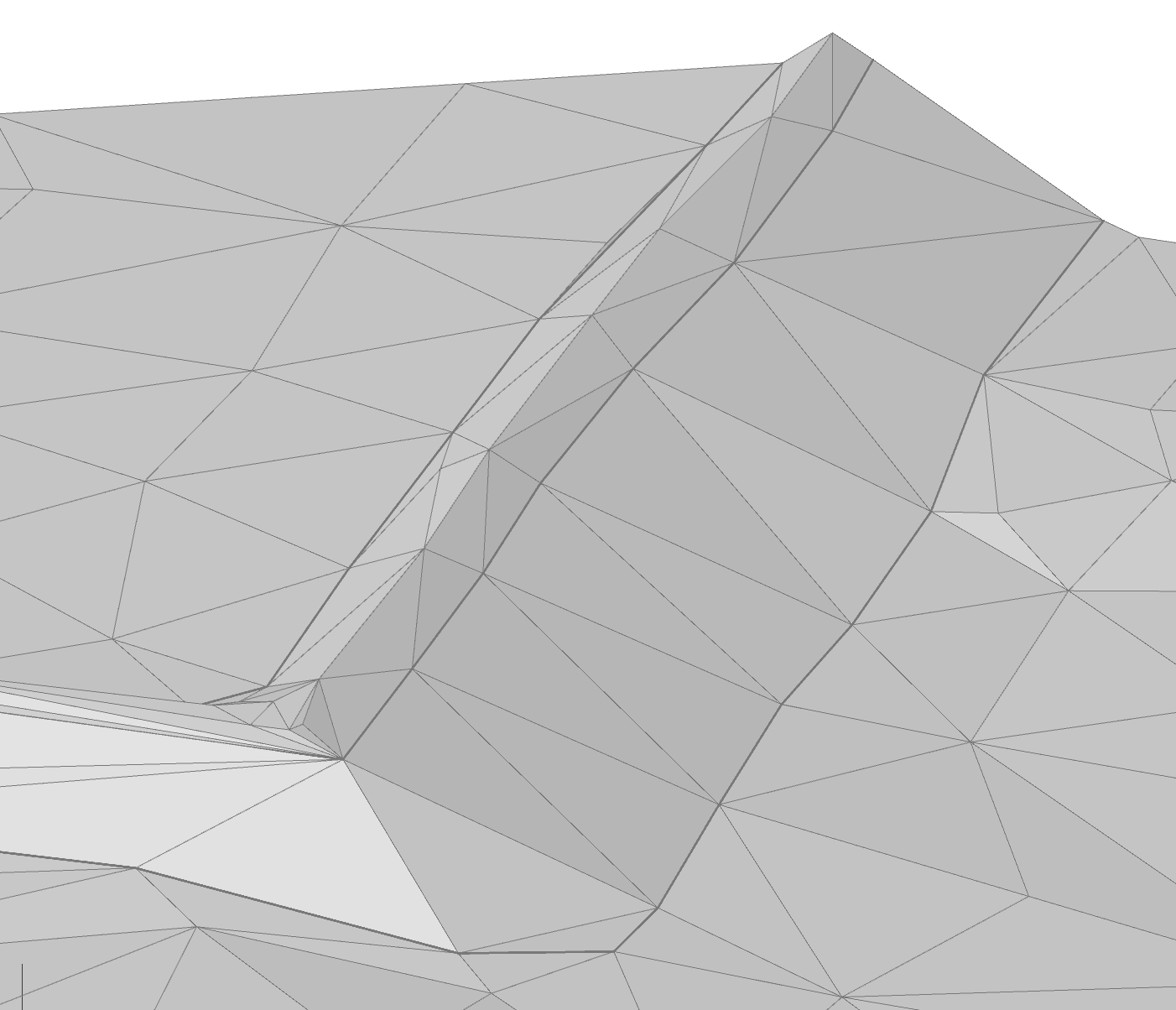

 Ajouter une lignes de rupture (NG_MESH_STRUCTUREL_CRÉATION). La possibilité de construire des murs de soutènement a été ajoutée à la commande.

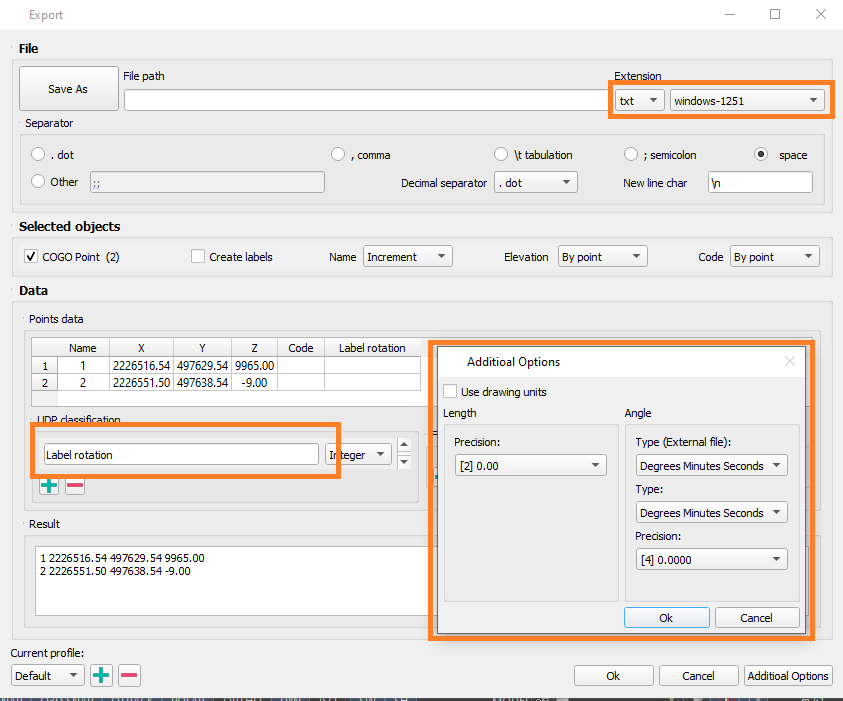

 Exporter vers LandXML (NG_EXPORT_LANDXML).

Il est devenu possible d'exporter des géopoints au format LandXML. Lors de l'exportation, l'appartenance des points à un groupe est enregistrée. L'exportation des géopoints et des surfaces est désactivée et activée dans les paramètres de la commande dans la barre Propriétés .

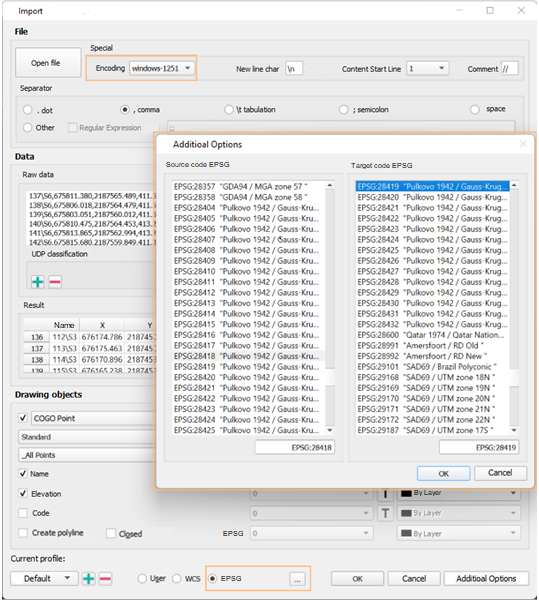

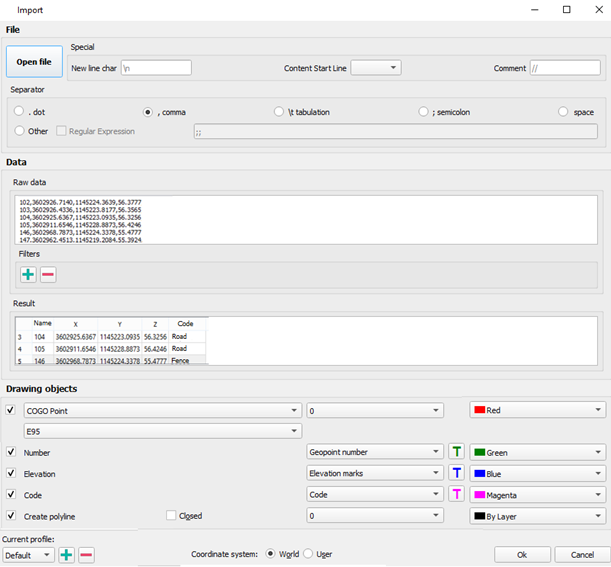

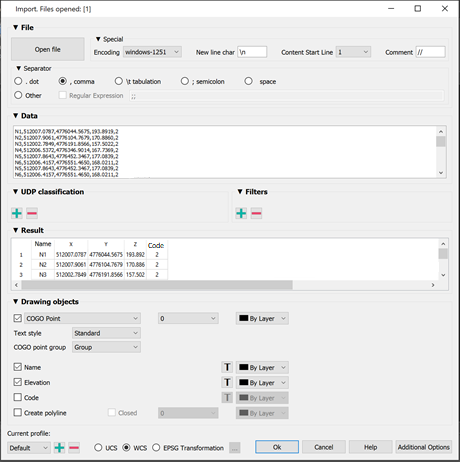

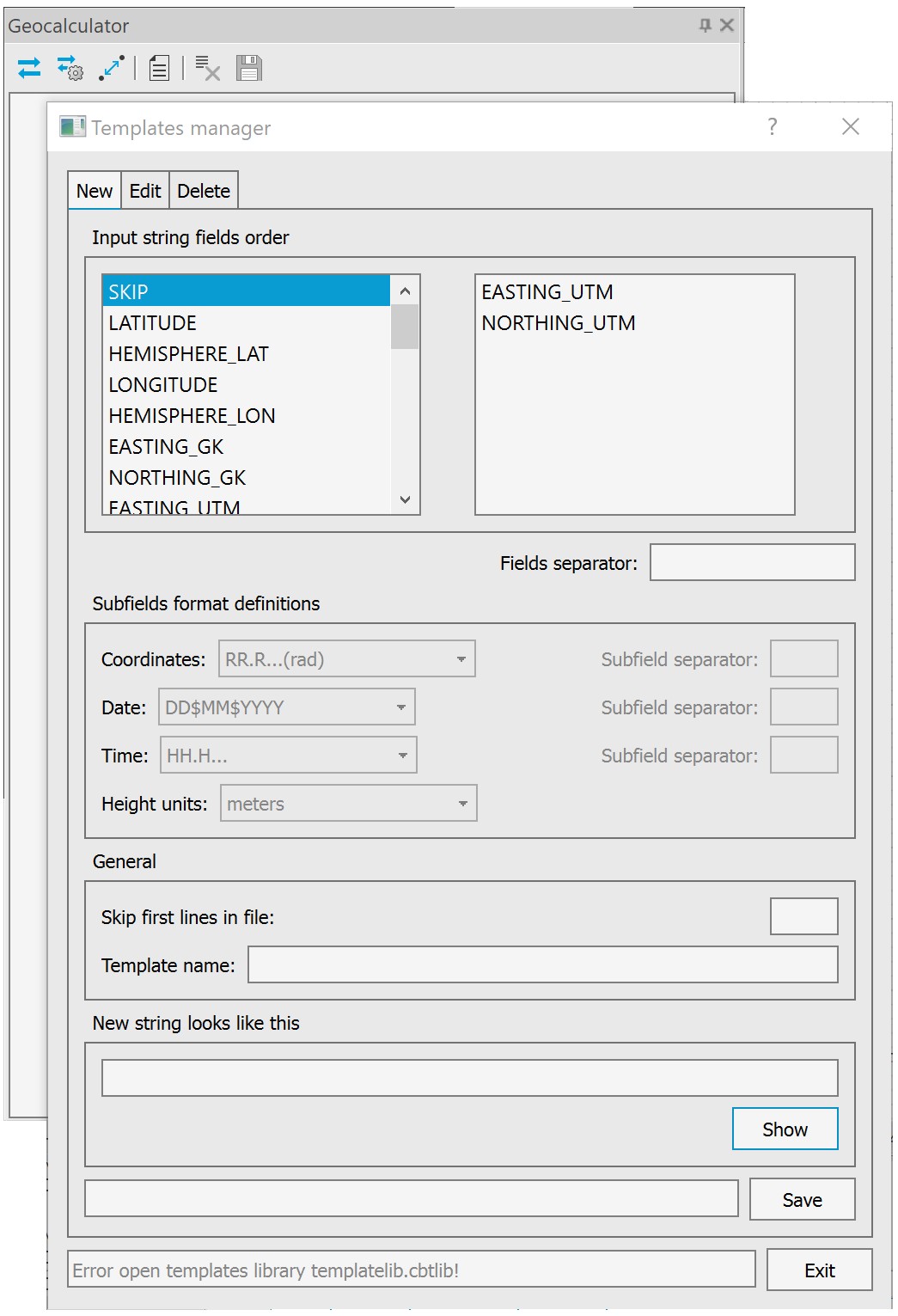

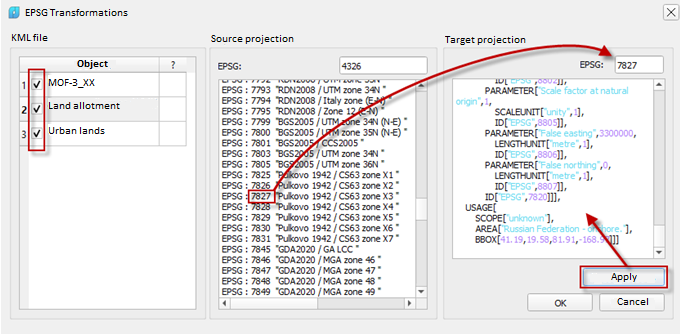

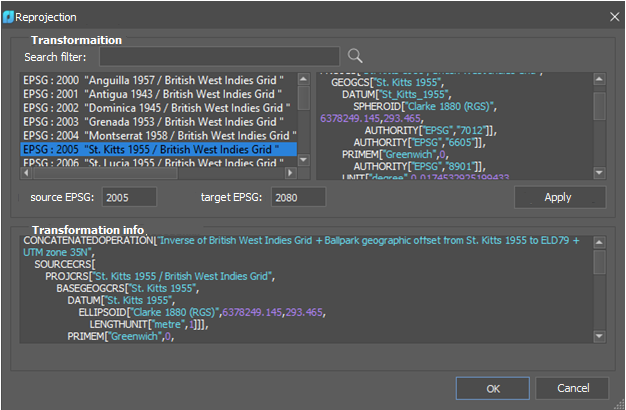

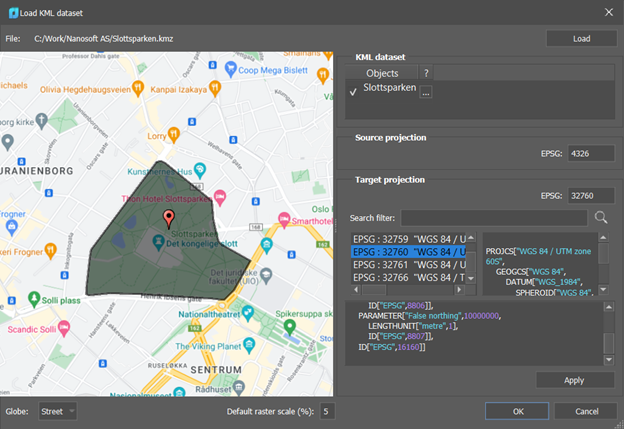

 Importer des géopoints (NG_IMPORT_POINTS). La commande d'importation de mesures géodésiques à partir des fichiers texte externes a été considérablement améliorée.

Vous pouvez désormais ouvrir plusieurs fichiers à importer en même temps.

De nouveaux formats sont désormais disponibles pour l'importation : CSV, SDR (Sokkia).

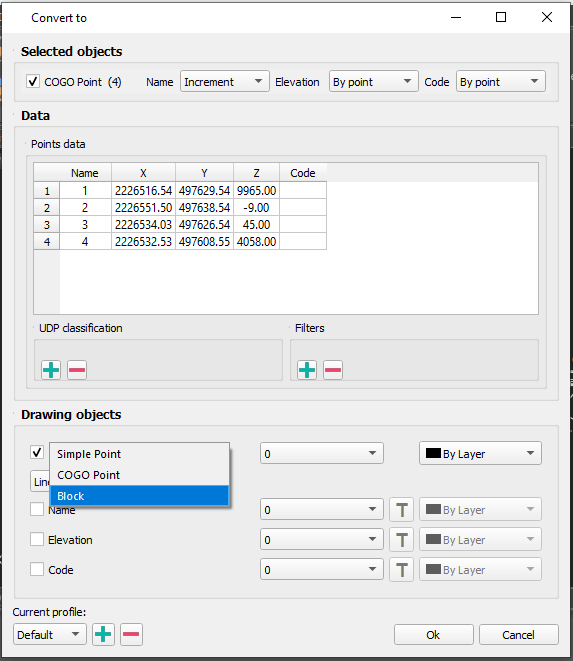

Vous pouvez choisir le type d'objets importés : blocs \ géopoints \ primitives.

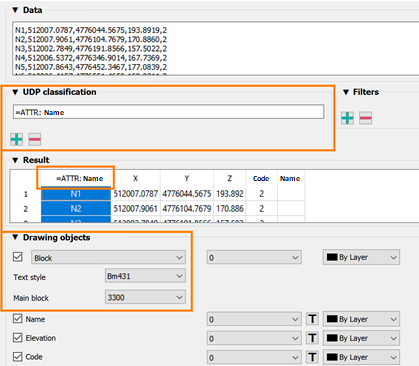

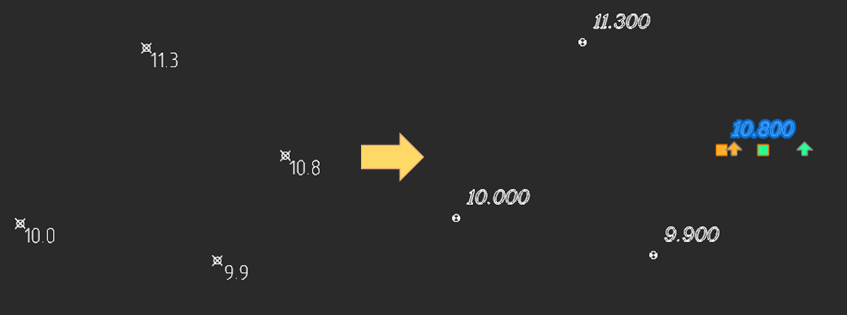

Lors de l'importation de fichiers d'enquête, il est possible de créer des blocs avec la signature d'un numéro, d'une marque, d'un code (si disponible). L'échelle des blocs dépend de la valeur de l'échelle topographique actuelle.

Si un bloc existant est sélectionné lors de la création d'un point, un nouveau bloc avec des attributs est créé, où le signe du point est le bloc que l'utilisateur a sélectionné. Si un nouveau bloc inexistant est sélectionné, ensuite après les paramètres de la boîte de dialogue, l'éditeur de blocs s'ouvre pour modifier le signe du point (cercle par défaut).

Vous pouvez définir des calques pour chaque élément.

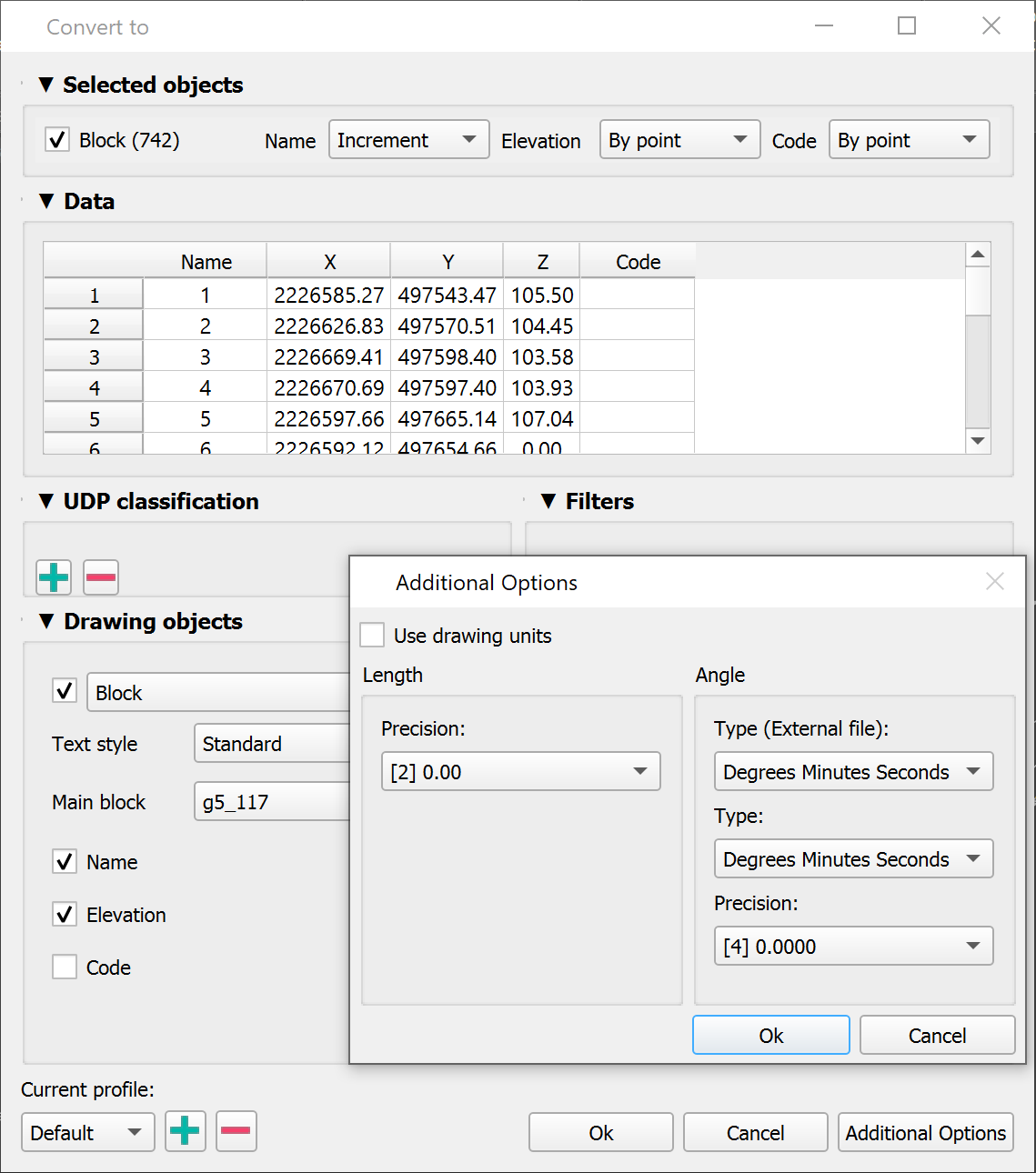

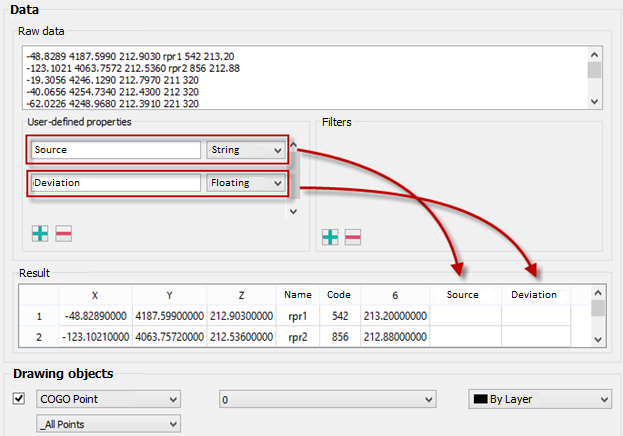

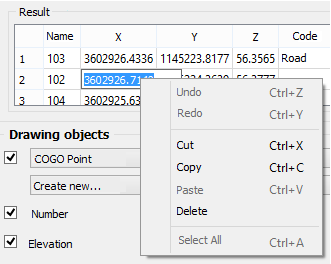

Le tableau des résultats a reçu des fonctionnalités supplémentaires :

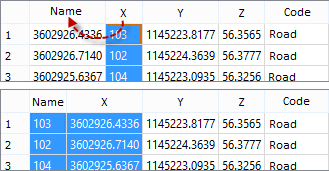

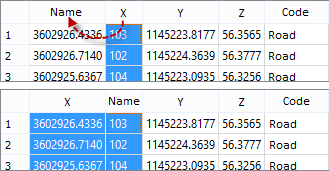

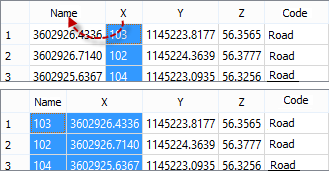

• La modification de l'ordre des points, la modification de l'ordre des colonnes. En cas de saisie initiale incorrecte des données, vous pouvez faire glisser une colonne vers une autre par l'en-tête, en modifiant de cette façon mutuellement les données de ces colonnes ;

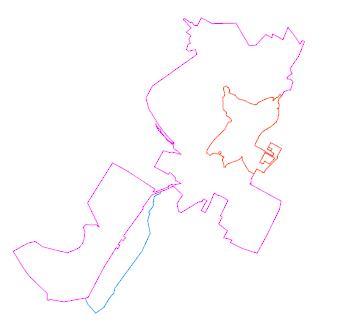

• Si la case correspondante est cochée, il est possible de créer une polyligne en utilisant des points filtrés ;

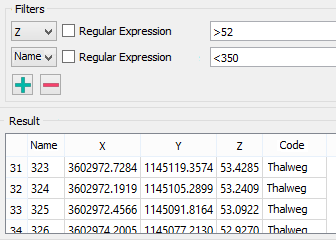

• Le filtrage des données par n’importe quelle colonne est disponible ;

• Il est possible d'éditer les données du point (nom, coordonnées, code) ;


• Si l'importation s'effectue vers des géopoints, il est possible de créer un nouveau groupe.

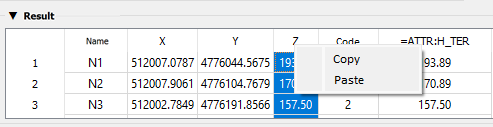

• L'édition multiple des cellules est disponible en utilisant les touches SHIFT et CTRL. Toutes les cellules sélectionnées sont modifiées simultanément. Par exemple, vous pouvez effacer une colonne si les données ne sont pas nécessaires.

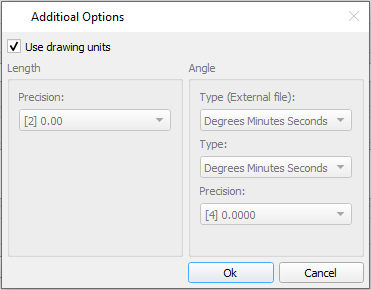

L'enregistrement des paramètres utilisateur (séparateurs, couleurs, calques, polices, etc.) dans un fichier a été implémenté.

Désormais, les commandes d'édition de la surface et le travail en relief peuvent être lancées séquentiellement, sans qu'il soit nécessaire de terminer la précédente.

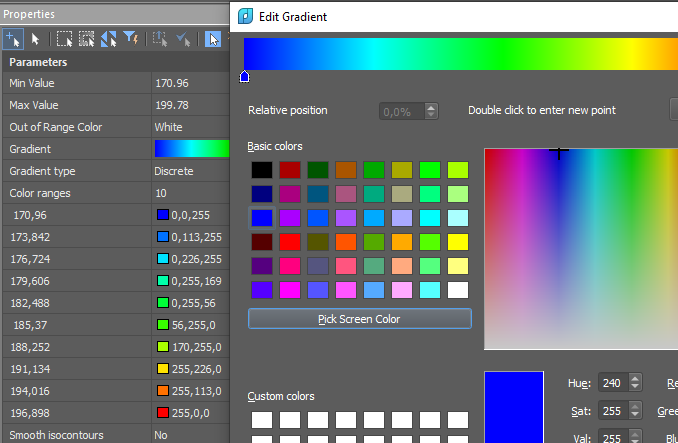

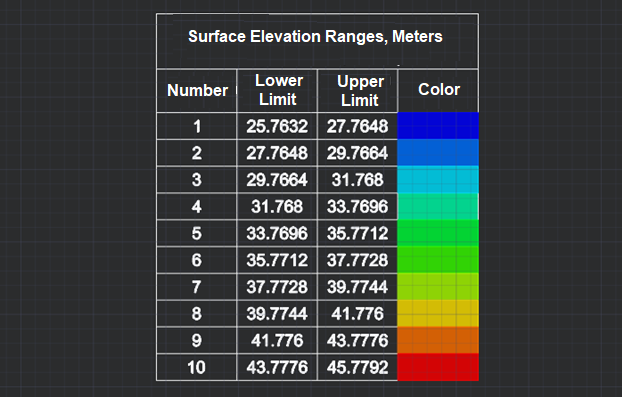

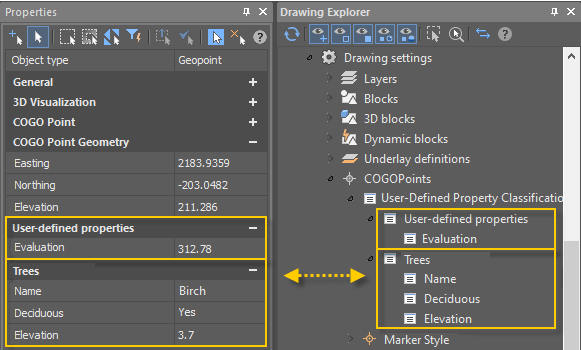

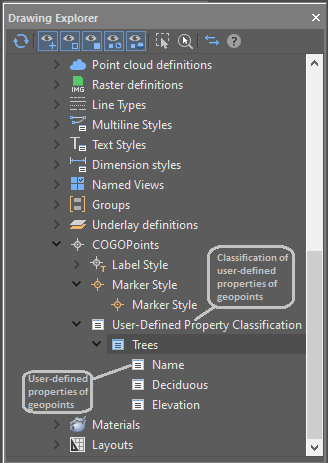

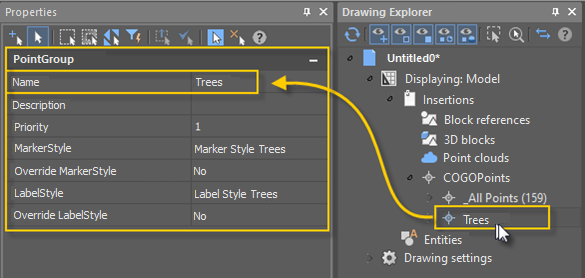

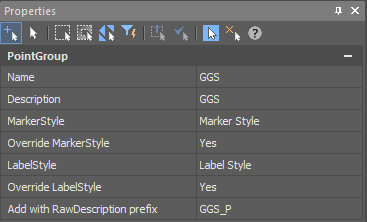

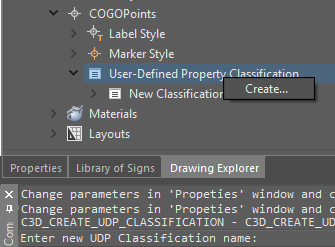

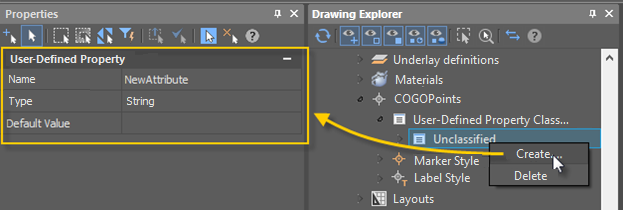

L'explorateur de dessins affiche désormais des groupes de points de géométrie de coordonnées (géopoints), ainsi que des ensembles de styles de marqueurs de points et de styles d'étiquettes de points.

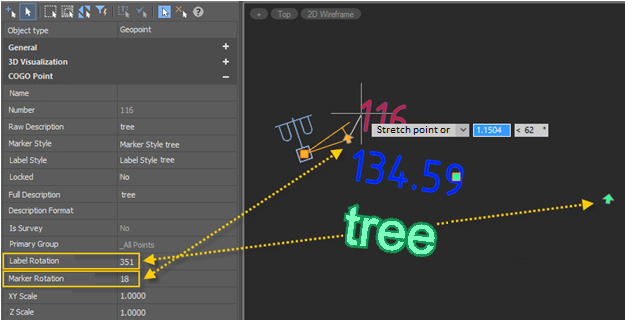

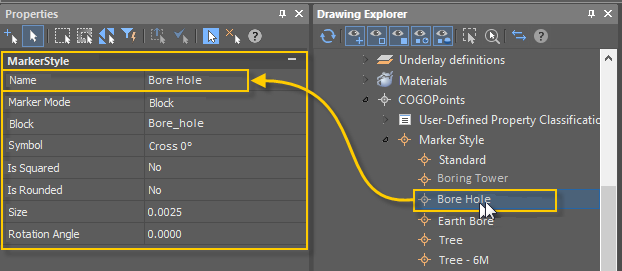

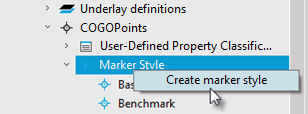

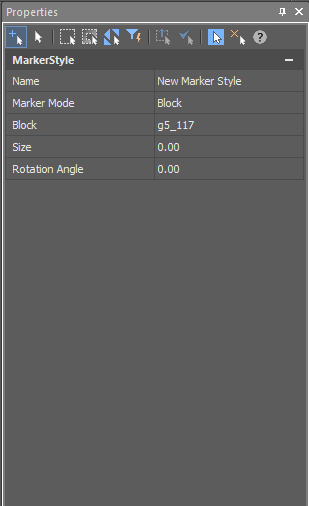

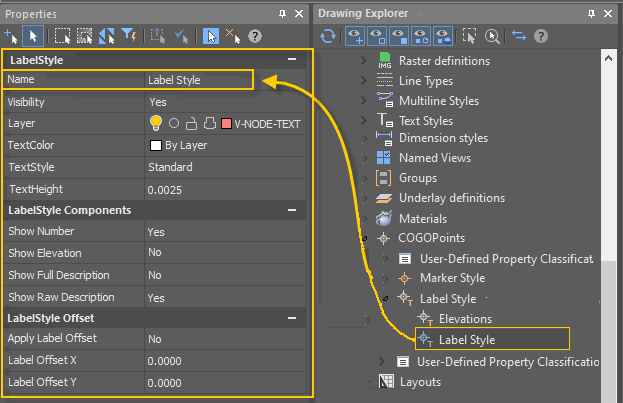

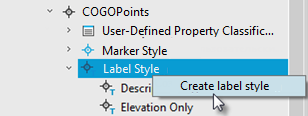

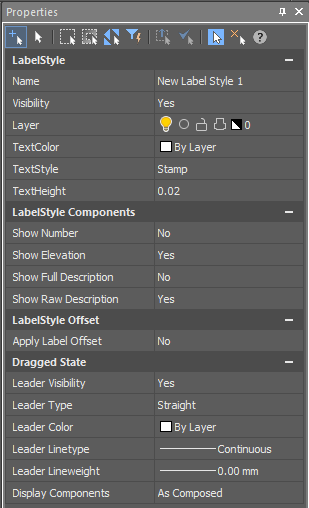

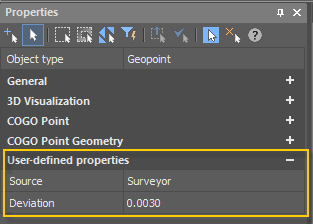

Les styles d'étiquettes et de marqueurs de géométrie de coordonnées sont modifiés en sélectionnant le style souhaité dans l'explorateur de dessins, puis en appelant la commande à partir du menu contextuel. Les propriétés du style sélectionné sont affichées et modifiées dans la barre Propriétés .

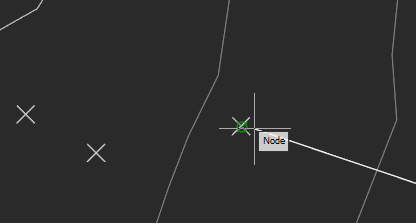

Il est devenu possible de se lier à des géopoints dans le mode Nœud .

Désormais, un géopoint peut être déplacé avec des commandes de transformation : DÉPLACER, ROTATION, ALIGNER, etc.

Des commandes permettant de travailler avec l'archive de mesures sont apparues.

Le travail avec les mesures peut être divisé en 2 étapes : la collecte d'une archive de fichiers de mesure et la constitution d'une collection de bases de projet à partir de cette archive.
Une archive de fichiers de mesure contient des données brutes ou prétraitées, tandis qu'un ensemble de calques sous-jacents préparées doit être des groupes de géopoints prêts à être utilisés dans des projets.

Remplissage de l'archive des fichiers de mesure
Les fichiers de mesure sont stockés dans le dossier Géofichiers. Le chemin d'accès au dossier est défini dans la section Répertoires standard de la boîte de dialogue Options .
Pour ajouter un fichier à l'archive, la commande Ajouter des mesures est utilisée, à l'aide de laquelle le fichier requis sur le disque est spécifié, si nécessaire, un nouveau nom est donné à ce fichier, après quoi il est copié dans l'archive de mesure.
Si vous devez non seulement enregistrer un fichier brut, mais également effectuer une importation complète à ce stade, afin de ne pas revenir ultérieurement au réglage des paramètres, vous devez utiliser la commande La commande Enregistrer dans l'archive des mesures Vous devez y configurer les paramètres, après quoi le résultat sous la forme d'un fichier DWG est placé dans l'archive.
L'archive de mesure est affichée dans l'explorateur de fichiers dans le dossier Géofichiers. En l'élargissant, vous pouvez visualiser tous les fichiers de mesure de l'archive.


Créer des sélections et former un ensemble de calques sous-jacents
Pour travailler avec des points, il est nécessaire de former des sélections à partir de l'archive de mesures.
Les sélections sont formées par des commandes spéciales sous la forme de fichiers DWG séparés, qui sont ensuite placés comme références externes dans les dessins d'exécution. Ainsi, la même sélection (calque sous-jacent) peut être insérée dans plusieurs fichiers DWG de travail différents.


Pour former une sélection :

1. Créer un nouveau calque sous-jacent avec le Commande Attacher un géocalque sous-jacent.
2. Importer les mesures requises à partir de l'archive en utilisant la commande  Importer les mesures .
3. Configurer des groupes de points, les former, si nécessaire, et définir leurs paramètres (styles). Activer/désactiver la visibilité des groupes souhaités.
4. Enregistrer le dessin dans la collection des calques sous-jacents en tant qu'une entité nommée séparée en utilisant la  commande Enregistrer sous géocalque sous-jacent .

La collection des calques sous-jacents est le dossier Géofichiers. Le chemin d'accès au dossier est défini dans la section Répertoires standard de la boîte de dialogue Options .
Il est également visible dans l'explorateur de fichiers sous le nom du dossier Géofichiers. En l'élargissant, vous pouvez visualiser tous les fichiers des calques sous-jacents.

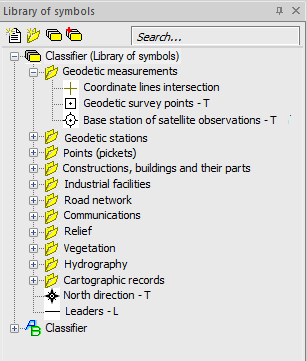

A new Conventional signs functional bar appeared. It is used to insert conventional signs into a drawing (for drawing topoplans of scales 1:500, 1:1000, 1:2000, 1:5000).

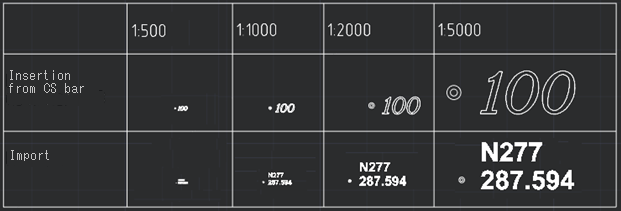

Before drawing conventional signs, select one of the topographic scales: 1:500, 1:1000, 1:2000 or 1:5000, in accordance with the required scale of the finished drawing.

The bar elements are structured by thematic sections and in alphabetical order.

The capabilities of the Conventional signs bar are not limited to inserting signs from an existing classifier. It is also possible to create your own signs or connect third-party libraries. To do this, use the buttons at the top of the bar.

 Create element. Creating a new element of the library.

 Create section. Creating a folder for thematic ordering of library items.

 Create library. Prompts for a name in the command line and creates a new empty library with two ordering options: thematic and alphabetical.

 Attach/detach library. Opens a dialog box that allows you to enable/disable the display of existing libraries in the Conventional signs bar. The source library cannot be disabled.

It is also possible to create new thematic sections, edit the composition of elements included in them, as well as delete any sign or section from the library.
