de neuf dans nanoCAD
Version 26
We’ve introduced localized alias files for French, Spanish, German, and Portuguese — so you can now use command shortcuts in your native language:

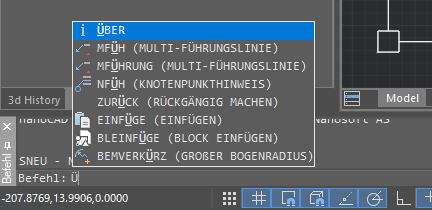

Call commands through the command line or dynamic input using familiar abbreviations, reduce typing time, and streamline your drafting workflow.
Call commands through the command line or dynamic input using familiar abbreviations, reduce typing time, and streamline your drafting workflow.
For working with large files, nanoCAD has added a partial document opening mode.

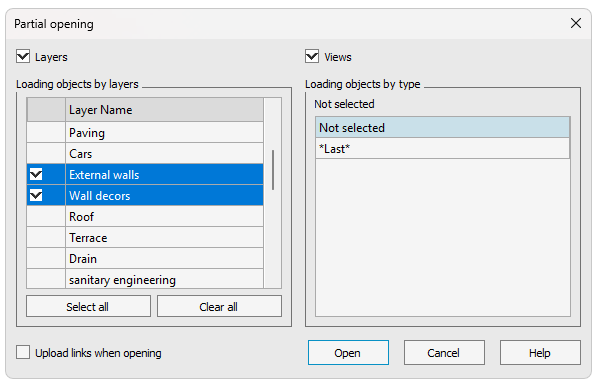

In partial opening mode, only objects that match user-defined criteria (the selected view and layers) are loaded, significantly reducing system resource consumption and speeding up file opening. Other objects remain in the file on disk and are not loaded into RAM. Unloaded objects are not displayed and cannot be directly edited, but their associative links are preserved.

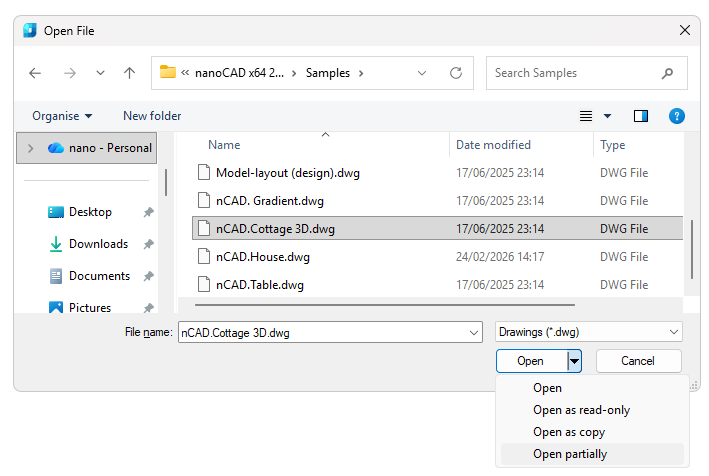

To partially open a file, click the arrow next to the Open button in the standard Open File (OPEN) dialog box and select Open Partially:
In partial opening mode, only objects that match user-defined criteria (the selected view and layers) are loaded, significantly reducing system resource consumption and speeding up file opening. Other objects remain in the file on disk and are not loaded into RAM. Unloaded objects are not displayed and cannot be directly edited, but their associative links are preserved.
To partially open a file, click the arrow next to the Open button in the standard Open File (OPEN) dialog box and select Open Partially:

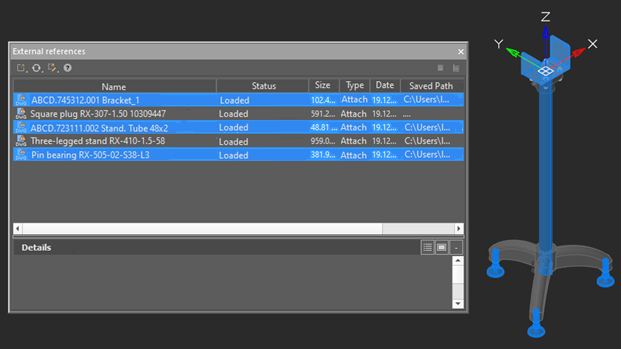

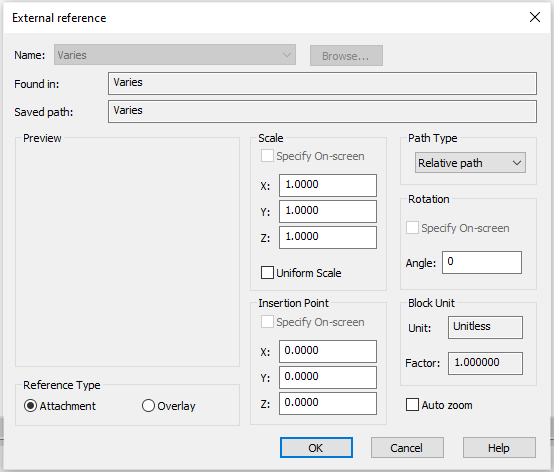

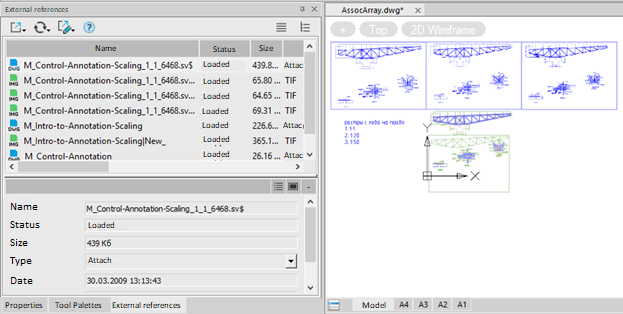

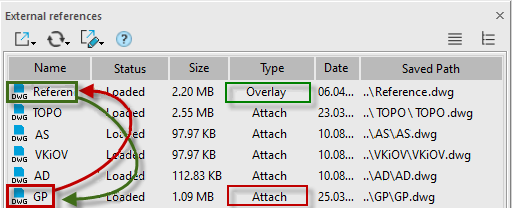

A new status has been added for external references: Frozen.
Freezing is controlled through the External References panel. To assign a status to a loaded reference, select Freeze from the context menu.
Freezing an external reference frees up RAM. When frozen, the external reference itself is not loaded into memory, and the graphics cache obtained at the time of freezing is used for display.
Freezing is controlled through the External References panel. To assign a status to a loaded reference, select Freeze from the context menu.
Freezing an external reference frees up RAM. When frozen, the external reference itself is not loaded into memory, and the graphics cache obtained at the time of freezing is used for display.

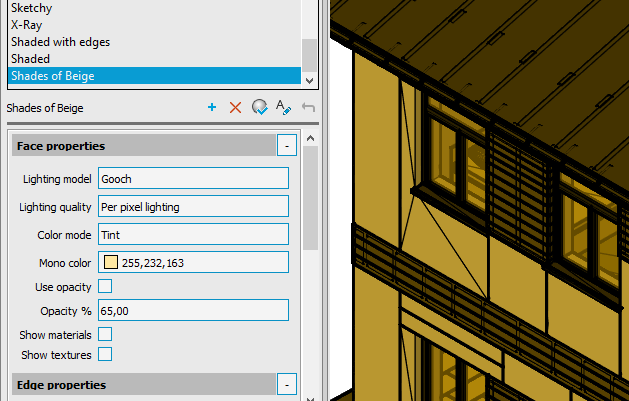

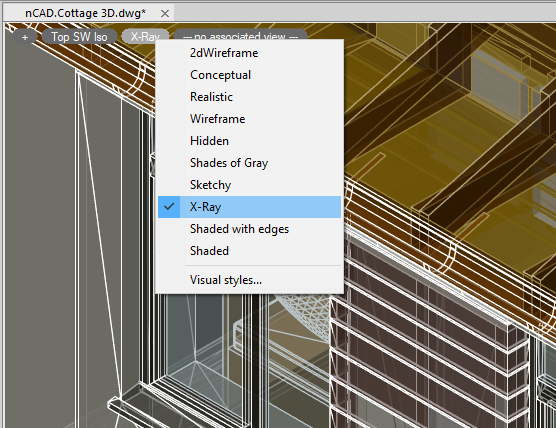

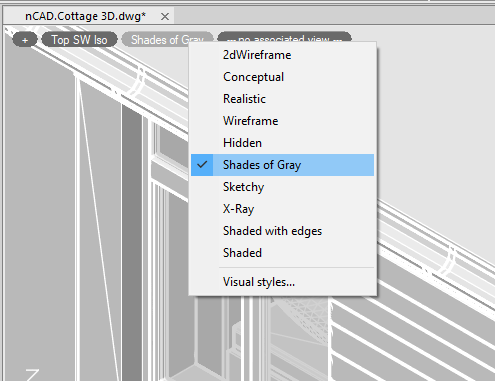

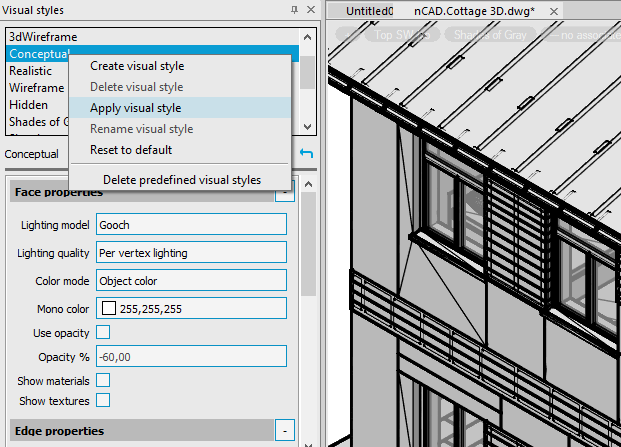

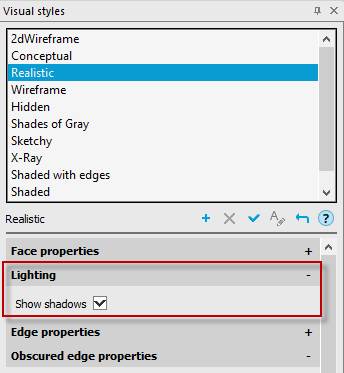

A Lighting section has been added to the Visual Styles (VISUALSTYLES) panel, containing a checkbox for enabling/disabling shadows:

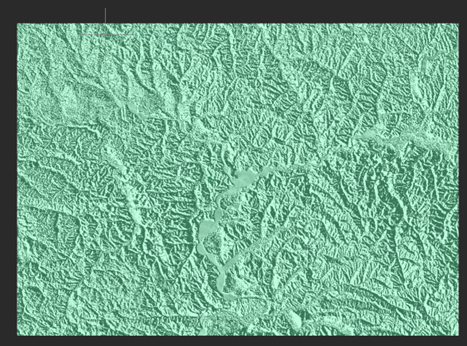

A new Shadows property has been added to the 3D Visualization section of the Properties panel.

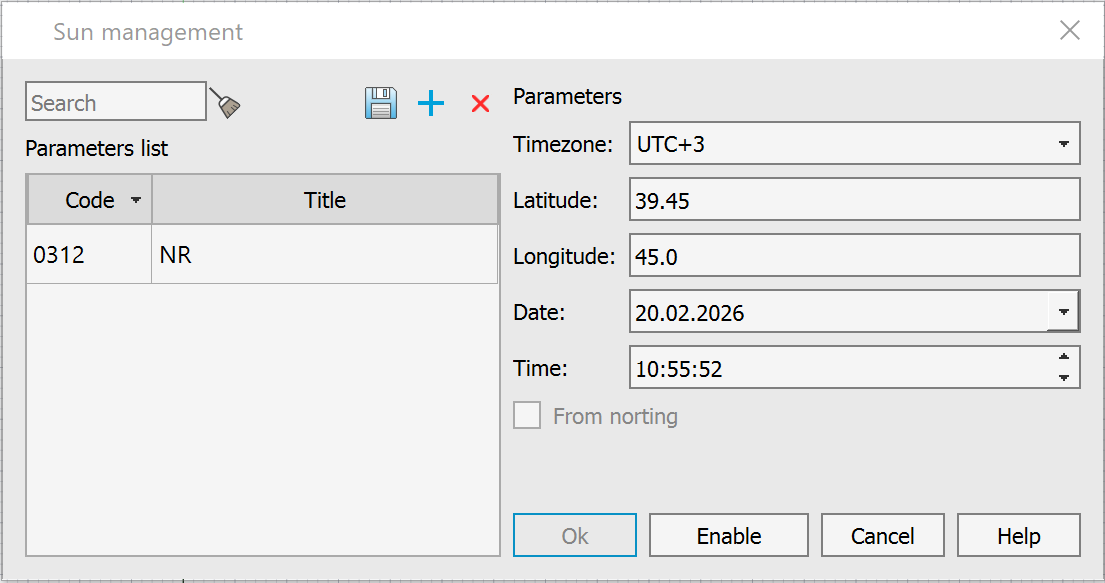

A SUNPROPERTIES command has been developed for creating realistic natural lighting that simulates sunlight. This command opens the Sun Management dialog, where you can fine-tune sunlight parameters based on the object's geographic location, specific date, and time of day. Sunlight parameters can be saved as presets. Saved presets are displayed in a table on the left side of the dialog.
A new Shadows property has been added to the 3D Visualization section of the Properties panel.
A SUNPROPERTIES command has been developed for creating realistic natural lighting that simulates sunlight. This command opens the Sun Management dialog, where you can fine-tune sunlight parameters based on the object's geographic location, specific date, and time of day. Sunlight parameters can be saved as presets. Saved presets are displayed in a table on the left side of the dialog.
A warning message has been added when opening a DWG file created or edited in softwareapplications not affiliated with the Nanosoft AS company.
The message is also displayed in the command line.
- Yes – the document will be loaded.
- No – the document will not be loaded.
- Do not show this message again – disables the warning message.
The message is also displayed in the command line.

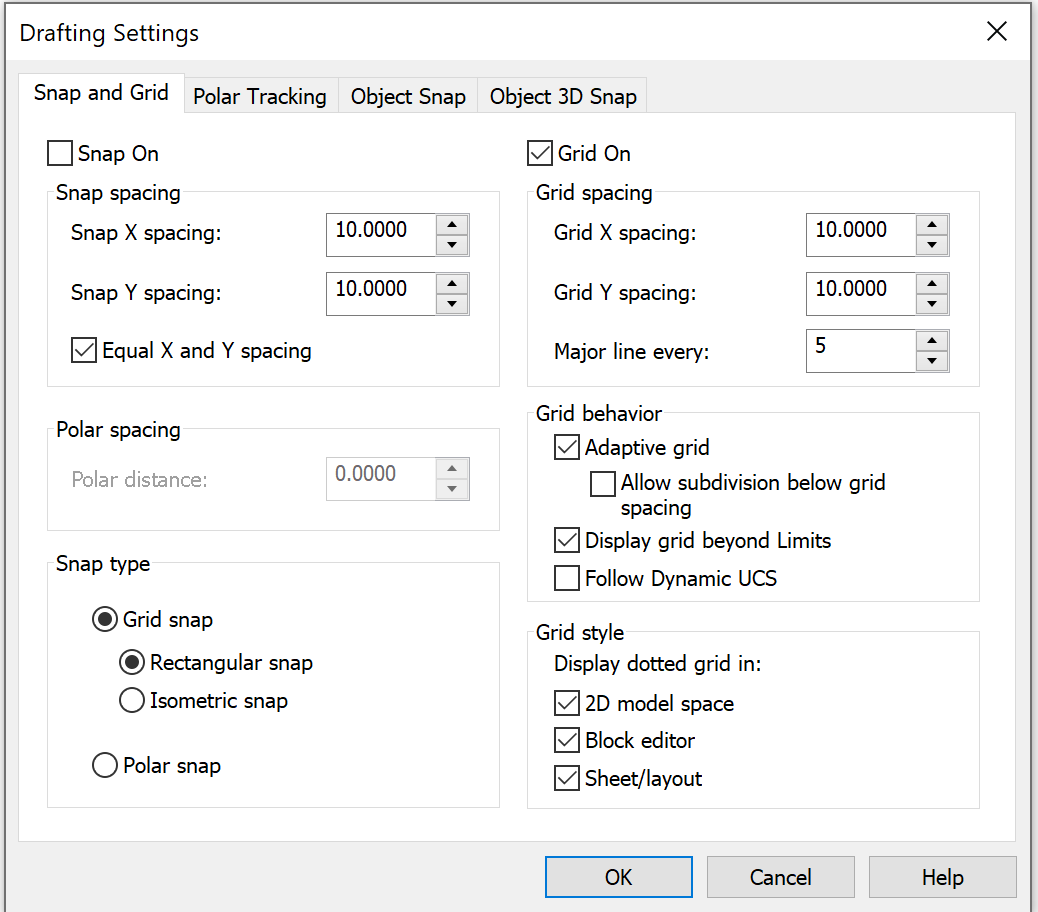

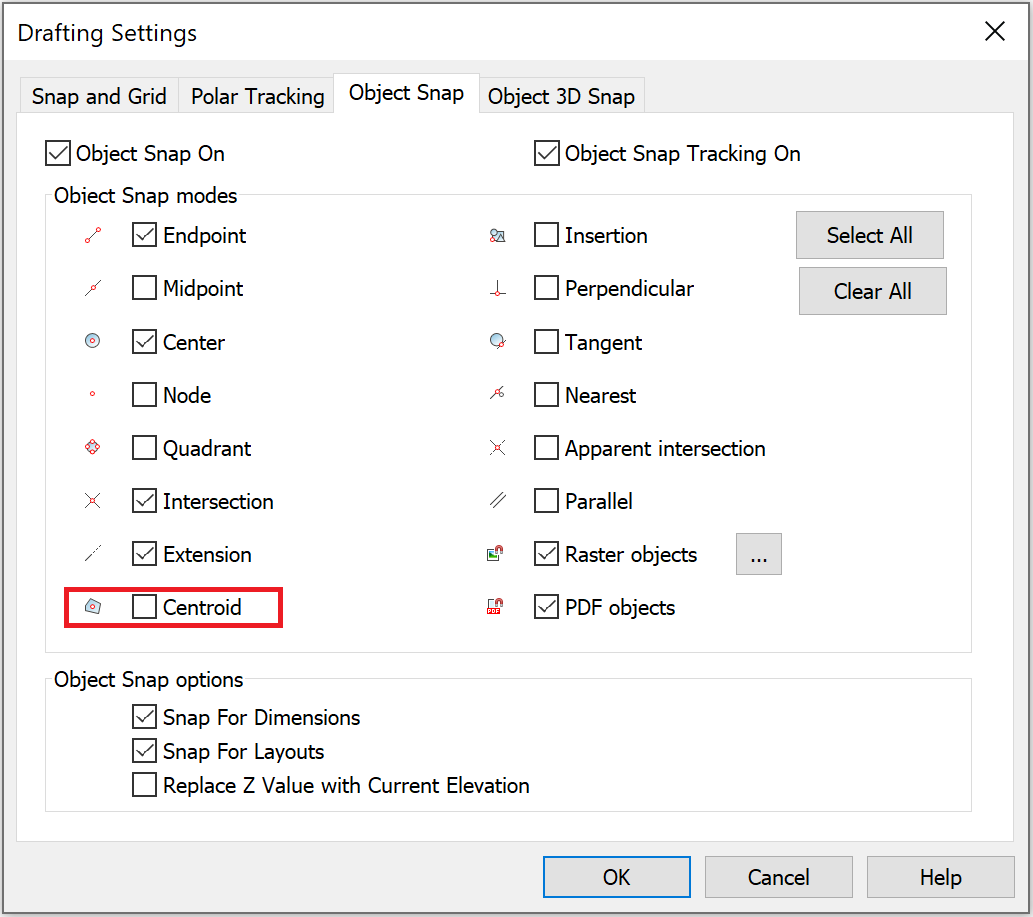

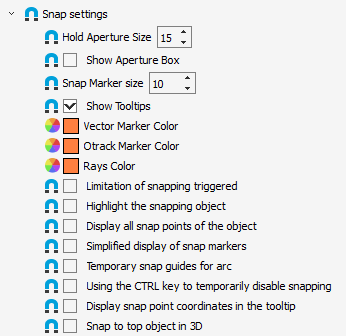

New Snap Settings have been added to the Settings dialog box (OPTIОNS).
Limitation of Snapping Triggered – Enables/disables the mode in which object snapping is triggered when the crosshair (aperture) is positioned directly over an object's keypoint, such as the endpoint of a line segment.
Highlight the Snapping Object – Enables/disables object highlighting for snapping. Only objects whose keypoints correspond to activated (enabled) snaps are highlighted.
Display All Snap Points of the Object – Enables/disables the display of snap markers for all object snap points. Only markers for activated (enabled) snaps are displayed.
Simplified Display of Snap Markers – Enables/disables the simplified display of snap markers.
Temporary Snap Guides for Arcs – Enables/disables the creation of a temporary auxiliary line for snapping that is an extension of an arc, including an elliptical arc. Activated when hovering over the arc's endpoint.
Using the CTRL Key to Temporarily Disable Snapping – Enables/disables the use of the CTRL key to temporarily disable snapping.
Display Snap Point Coordinates in the Tooltip – Enables/disables the display of snap point coordinates in the tooltip.
Snap to Top Object in 3D – Enables/disables snapping only to the top object in 3D space.
The

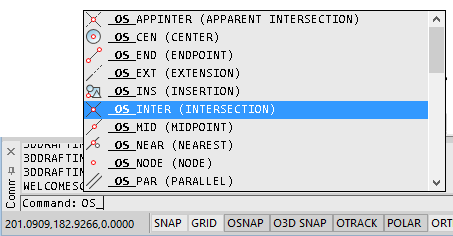

Apparent Intersection is a new special mode of the Intersection snap has been implemented. It allows you to find the intersection points of objects if they were extended. Apparent Intersection can be enabled as a one-time Intersection object during creation and editing objects.

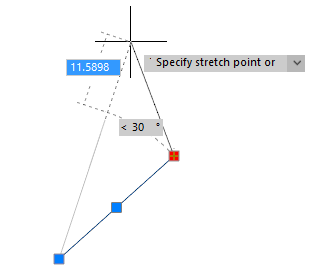

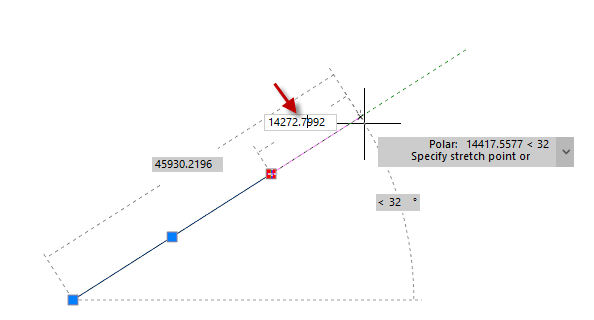

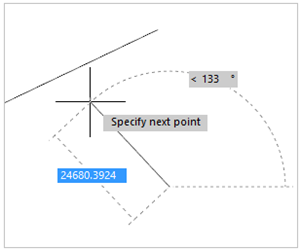

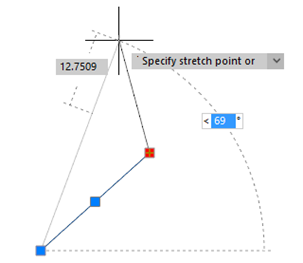

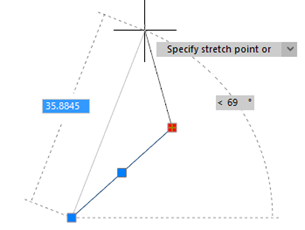

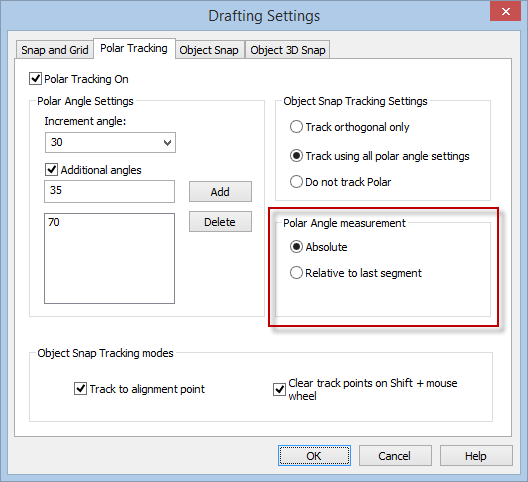

Polar angle measurement options have been added to the Polar Tracking tab of the Drawing Settings dialog box:
Absolute – enables the angle measurement mode based on the X-axis of the WCS.
Relative to Last Segment – enables the angle measurement mode based on the direction of the previous line.
Snapping to the boundary points of text objects is now supported when Track to Alignment Point is enabled in the Polar Tracking tab of the Drafting Settings (DSETTINGS) dialog.

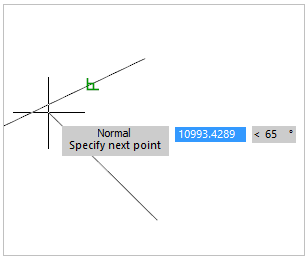

Construction geometry has been updated for the Parallel snap. Along with the parallel rubber band, a rubber band perpendicular to the object is displayed on the screen, allowing you to draw a linear object normal to an existing object.

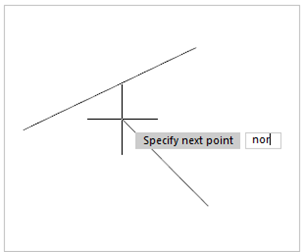

Unlike the standard Perpendicular snap, the second point can be specified anywhere during construction, not necessarily on the object to which the normal is being drawn.

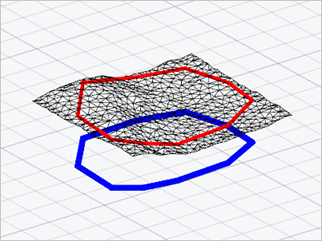

Object snap capabilities have been expanded for Mesh, Polyface Mesh, and 3D Face objects:
Limitation of Snapping Triggered – Enables/disables the mode in which object snapping is triggered when the crosshair (aperture) is positioned directly over an object's keypoint, such as the endpoint of a line segment. Highlight the Snapping Object – Enables/disables object highlighting for snapping. Only objects whose keypoints correspond to activated (enabled) snaps are highlighted. Display All Snap Points of the Object – Enables/disables the display of snap markers for all object snap points. Only markers for activated (enabled) snaps are displayed. Simplified Display of Snap Markers – Enables/disables the simplified display of snap markers. Temporary Snap Guides for Arcs – Enables/disables the creation of a temporary auxiliary line for snapping that is an extension of an arc, including an elliptical arc. Activated when hovering over the arc's endpoint. Using the CTRL Key to Temporarily Disable Snapping – Enables/disables the use of the CTRL key to temporarily disable snapping. Display Snap Point Coordinates in the Tooltip – Enables/disables the display of snap point coordinates in the tooltip. Snap to Top Object in 3D – Enables/disables snapping only to the top object in 3D space. The
Apparent Intersection is a new special mode of the Intersection snap has been implemented. It allows you to find the intersection points of objects if they were extended. Apparent Intersection can be enabled as a one-time Intersection object during creation and editing objects.
Polar angle measurement options have been added to the Polar Tracking tab of the Drawing Settings dialog box:
Absolute – enables the angle measurement mode based on the X-axis of the WCS.
Relative to Last Segment – enables the angle measurement mode based on the direction of the previous line.
Snapping to the boundary points of text objects is now supported when Track to Alignment Point is enabled in the Polar Tracking tab of the Drafting Settings (DSETTINGS) dialog.
Construction geometry has been updated for the Parallel snap. Along with the parallel rubber band, a rubber band perpendicular to the object is displayed on the screen, allowing you to draw a linear object normal to an existing object.
Unlike the standard Perpendicular snap, the second point can be specified anywhere during construction, not necessarily on the object to which the normal is being drawn.
Object snap capabilities have been expanded for Mesh, Polyface Mesh, and 3D Face objects:

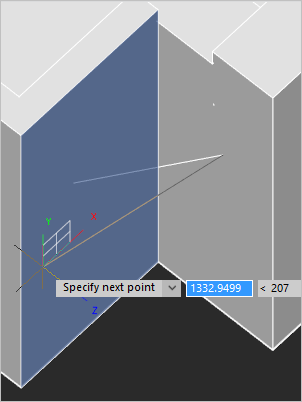

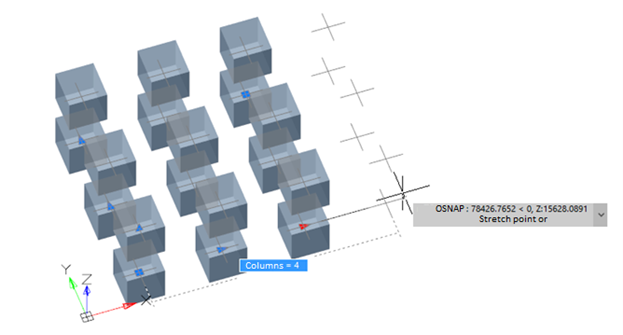

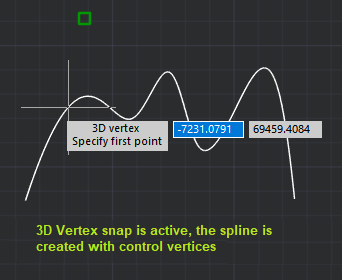

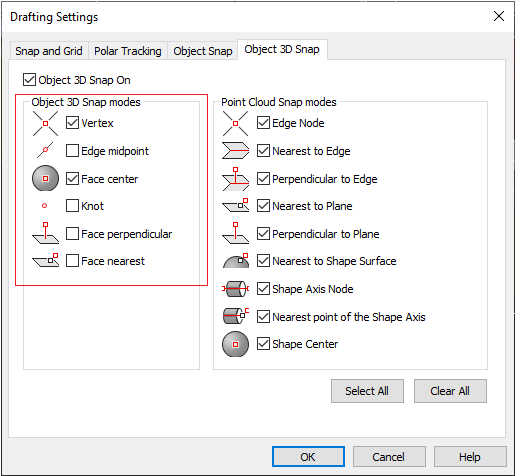

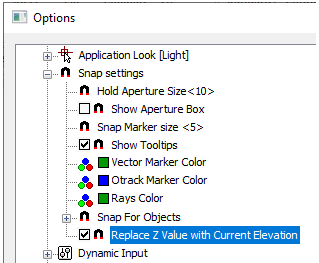

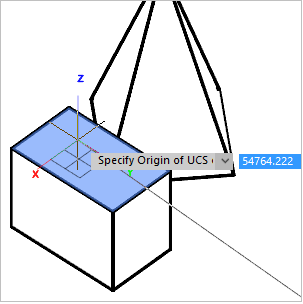

- When 3D object snaps are enabled (Face Nearest, Vertex, Face Center, Face Perpendicular), snapping to the mesh face is triggered.
- When 3D object snaps are disabled but the Object Snap (OSNAP) mode is enabled (Nearest, Node, Center), snapping to the face edge is triggered.

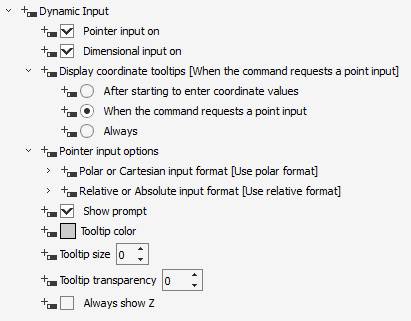

New Dynamic Input tooltip settings have been added to the Options (OPTIОNS) dialog.
Display coordinate tooltips – subsection for controlling the display of tooltips for coordinates (DYNPIVIS system variable):
Tooltip Size – specifies the size of the tooltips. The range is from -3 to 6. The default is 0.

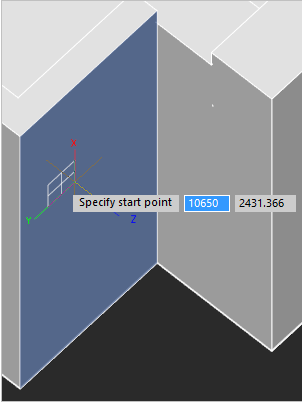

To display the Z coordinate in tooltips next to the cursor, enable the Always show Z.
New command line color settings have been added to the Options (OPTIОNS) dialog.

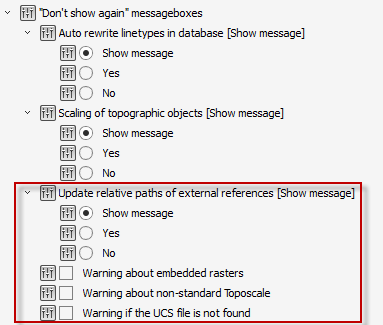

New settings have been added to the "Don’t Show Again" Messageboxes section of the Options (OPTIONS) dialog.
Update relative paths of external references – Enable/Disable the message when changing the file location using the Save As command for drawings containing external references with relative paths.
Warning about embedded raster – Enable/Disable the warning when embedding a raster into a drawing.
Warning if the UCS file is not found – Enable/Disable the warning about missing user coordinate system file.
Added the ability to disable the Generation of a Problem Report (REPORTPROBLEM) in the Feedback section of the Options (OPTIONS) dialog.

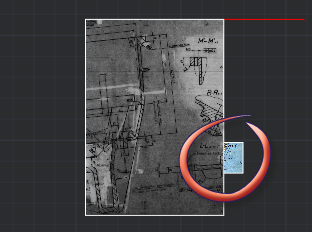

A Max Raster Size setting has been added to the Default Raster Properties section of the OPTIONS dialog (MAXRASTERSIZE system variable). This setting specifies the maximum size of raster (in MB) that can be fully loaded into RAM. If the size is larger than this value, inline dynamic loading will be used, and raster will be loaded in read-only mode.
Display coordinate tooltips – subsection for controlling the display of tooltips for coordinates (DYNPIVIS system variable):
- After starting to enter coordinate values – display tooltips only when you start entering coordinate values.
- When the command requests a point input – display tooltips when a command prompts for a point.
- Always – always display tooltips, even in non-command mode.
Tooltip Size – specifies the size of the tooltips. The range is from -3 to 6. The default is 0.
To display the Z coordinate in tooltips next to the cursor, enable the Always show Z.
New command line color settings have been added to the Options (OPTIОNS) dialog.
- Default – command line colors are specified by the visual style of the interface.
- Custom – specify custom colors:
- Command Line Background Color – set the background color.
- Command Line Text Color – set the command line text color.
New settings have been added to the "Don’t Show Again" Messageboxes section of the Options (OPTIONS) dialog.
Update relative paths of external references – Enable/Disable the message when changing the file location using the Save As command for drawings containing external references with relative paths.
Warning about embedded raster – Enable/Disable the warning when embedding a raster into a drawing.
Warning if the UCS file is not found – Enable/Disable the warning about missing user coordinate system file.
Added the ability to disable the Generation of a Problem Report (REPORTPROBLEM) in the Feedback section of the Options (OPTIONS) dialog.
A Max Raster Size setting has been added to the Default Raster Properties section of the OPTIONS dialog (MAXRASTERSIZE system variable). This setting specifies the maximum size of raster (in MB) that can be fully loaded into RAM. If the size is larger than this value, inline dynamic loading will be used, and raster will be loaded in read-only mode.
A new Quadrangle (CQUAD) command for constructing geometric linear objects has been added. This command allows you to construct quadrilaterals of various types using various methods:

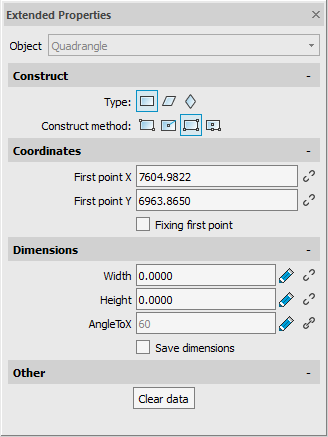

When you call this command, the Extended Properties functional bar appears:
To construct a quadrangle, specify the following properties:
When you call this command, the Extended Properties functional bar appears:
To construct a quadrangle, specify the following properties:

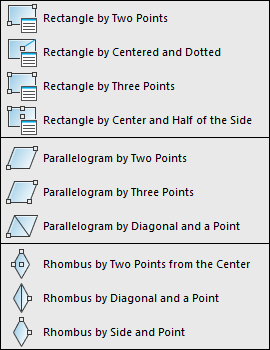

- Type of quadrangle – rectangle, parallelogram, or rhombus.
- Construction method.
- Coordinates and/or dimensions of the quadrangle. The coordinates and dimensions of the quadrangle can be specified on the screen with the mouse cursor or entered as values in the corresponding fields.

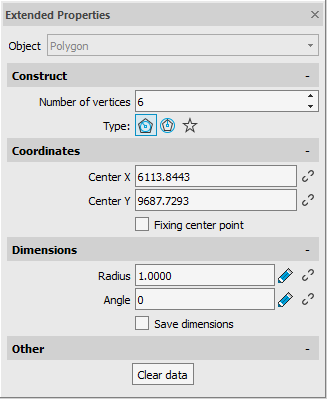

A new PolygonPlus (CPOLYGON) command for constructing geometric linear objects has been added.
This command allows you to construct various types of polygons:
When you call this command, the Extended Properties functional bar appears:
To create a polygon, specify the following properties:
Polygon properties can also be specified via the command line.
This command allows you to construct various types of polygons:
Circumscribed – constructs a circumscribed polygon by specifying the radius of the circle containing the midpoints of the polygon's sides.
Inscribe Circumscribed d – constructs an inscribed polygon by specifying the radius of the circle containing the polygon's vertices.
Star – constructs a polygon with alternating external and internal vertices.
When you call this command, the Extended Properties functional bar appears:
To create a polygon, specify the following properties:
- Number of vertices (rays).
- Polygon Type: circumscribed polygon, inscribed polygon, star.
- Coordinates of the center point.
- Polygon dimensions.
Polygon properties can also be specified via the command line.

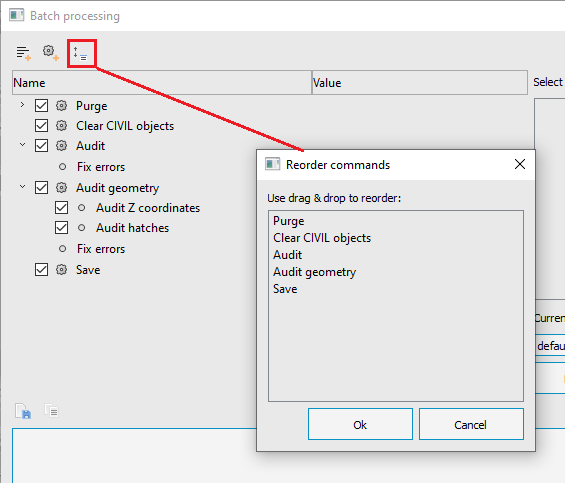

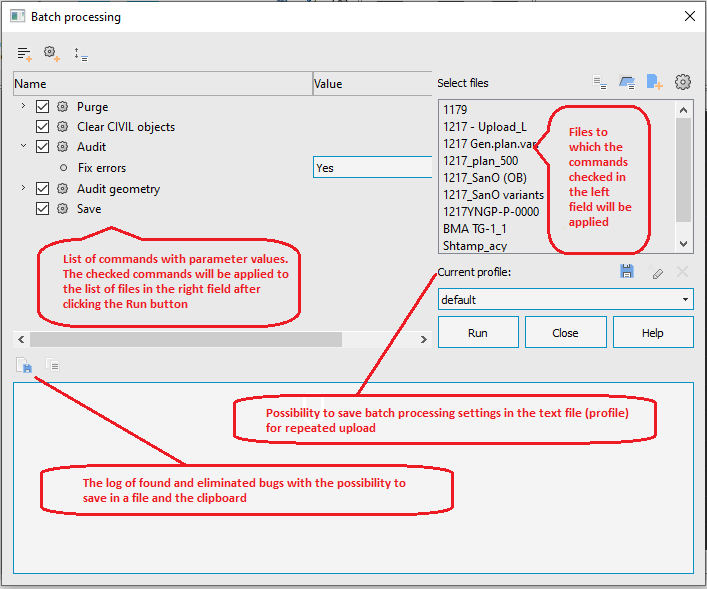

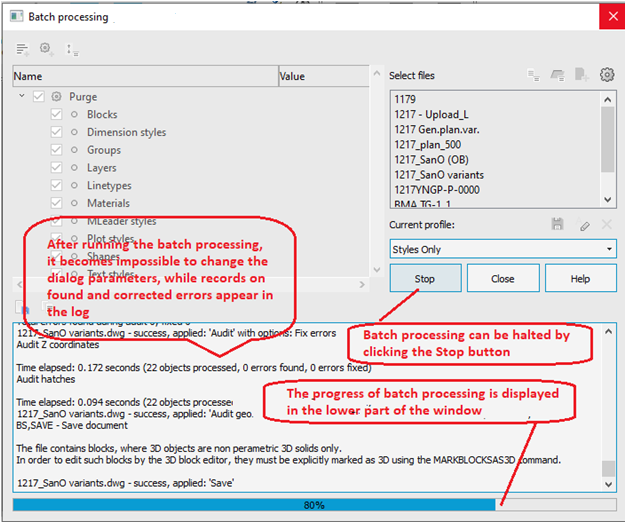

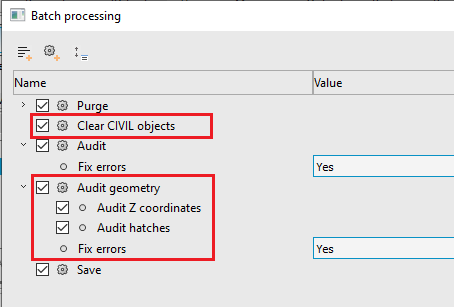

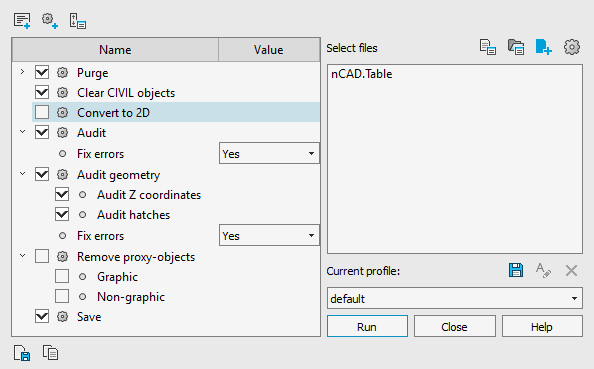

One more processing stage has been added in the Batch File Processing utility (BATCHPROCESS) – Convert to 2D (FLATTEN). This option is disabled by default. This command projects selected objects with non-zero Z coordinates onto the XoY plane of the UCS.
The Batch Processing utility (BATCHPROCESS) now has an additional option: Close the dialog after checking (enabled by default).
This option enables/disables automatic closing of the Batch Processing dialog box after file validation:
The Batch Processing utility (BATCHPROCESS) now has an additional option: Close the dialog after checking (enabled by default).
This option enables/disables automatic closing of the Batch Processing dialog box after file validation:
- Report save folder — the path to the folder where the program will save the batch file processing report. The default folder is C:\Users\UserName\AppData\Local\Temp.
- Report name — the field for specifying the name of the batch file processing report. A timestamp of the form HH-MM-SS_DD.MM.YYYY is automatically appended to the name.

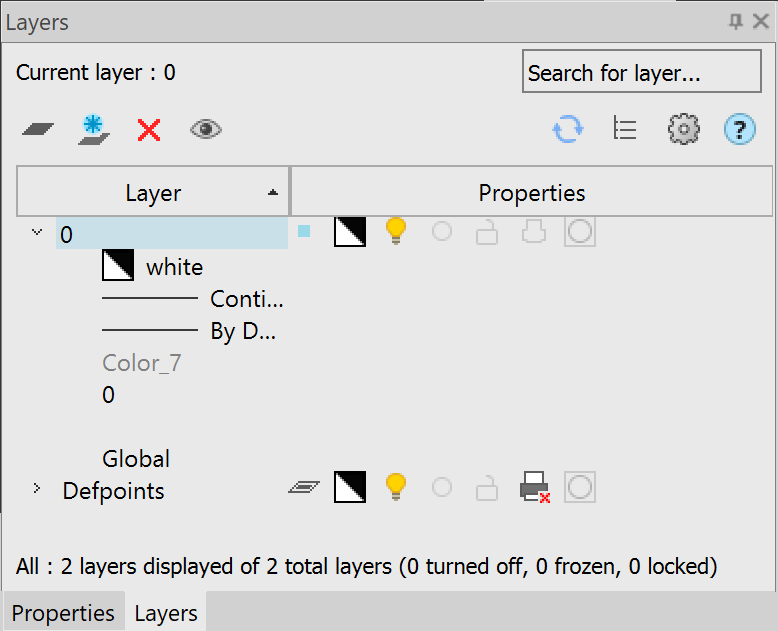

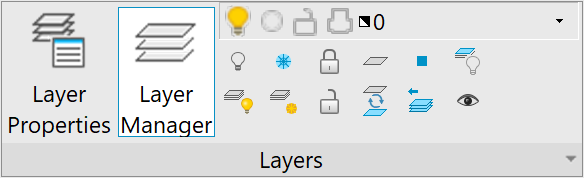

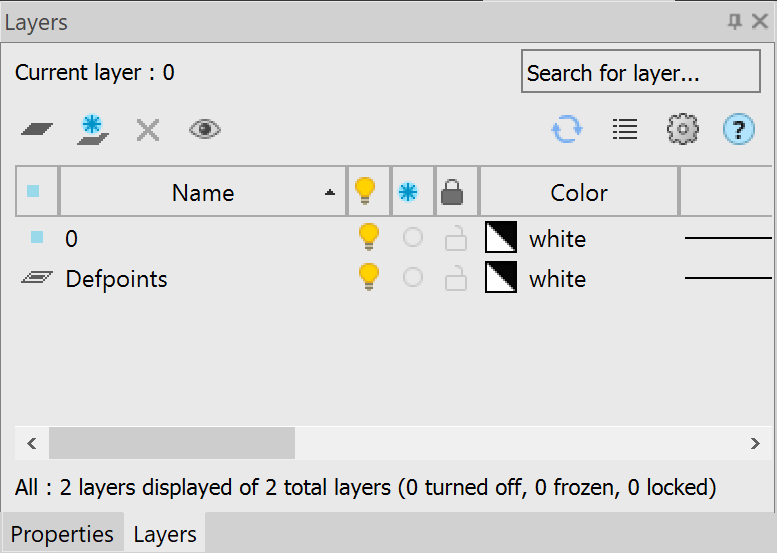

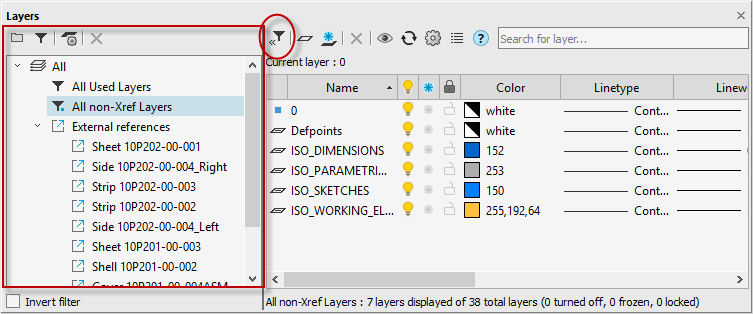

Tools for working with groups, filters, and configurations have been added to the Layers functional bar (LAYERSQUICK). The work is carried out in an additional panel, which can be opened by clicking the
Expand Layer Filter Tree button.
Layers grouping is useful if a document contains a large number of layers or if you frequently need to change the settings for several layers (for example, to quickly turn them on/off or to enable/disable printing capability).

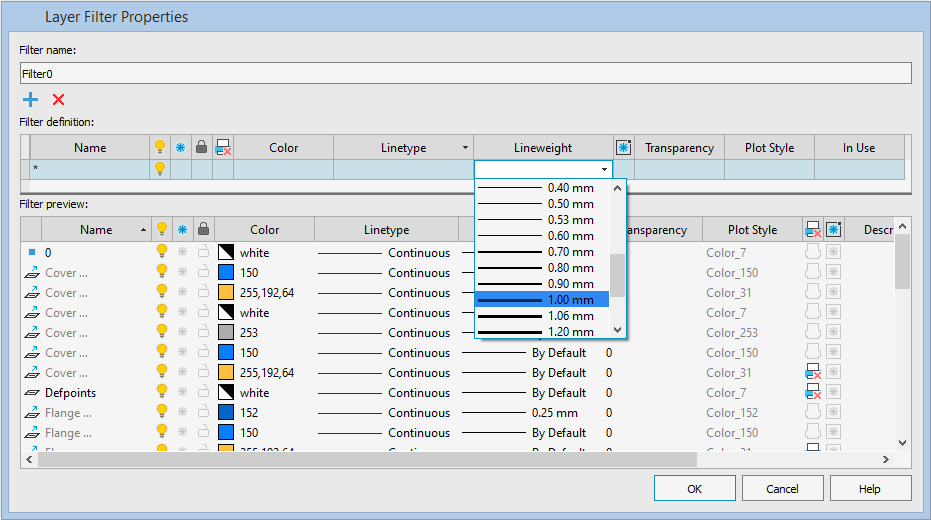

A filter generates a list of layers that meet the filter criteria. Filter selection is performed in the Layer Filter Properties dialog box.
Layer configurations are saved sets of layer settings that allow you to quickly switch between different layer states in a drawing, such as visibility, freezing, locking, etc. A configuration is created for all layers in the document.

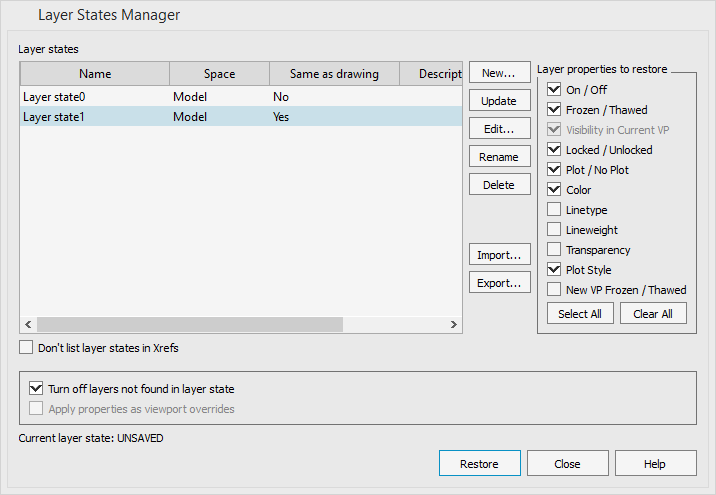

Detailed work with layer configurations is performed in the Layer States Manager dialog box.
Expand Layer Filter Tree button.
Layers grouping is useful if a document contains a large number of layers or if you frequently need to change the settings for several layers (for example, to quickly turn them on/off or to enable/disable printing capability).
A filter generates a list of layers that meet the filter criteria. Filter selection is performed in the Layer Filter Properties dialog box.
Layer configurations are saved sets of layer settings that allow you to quickly switch between different layer states in a drawing, such as visibility, freezing, locking, etc. A configuration is created for all layers in the document.
Detailed work with layer configurations is performed in the Layer States Manager dialog box.
A new Text Alignment (TEXTALIGN) command has been added. This command allows you to align multiple text objects (TEXT, MTEXT):

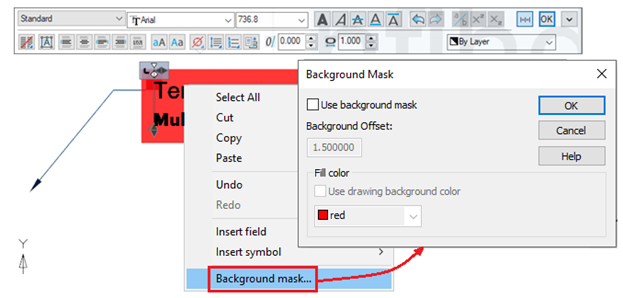

New Text Mask (TEXTMASK) and Text Unmask (TEXTUNMASK) commands have been added for applying/removing masking behind text. A Wipeout and Solid object can be used as a mask.
A new Reset MText Formatting (REMOVEMTEXTFORMAT) command has been added for resetting manual multiline text formatting. This removes manual formatting, returning it back to the values of
the applied text style.
A new Auto Numbering of Text (TCOUNT) command has been added for sequential numbering of single-line (TEXT) and multiline (MTEXT) text objects, as well as attribute definitions (ATTDEF). Numbering can be displayed as a prefix or suffix, and can also replace specified text.

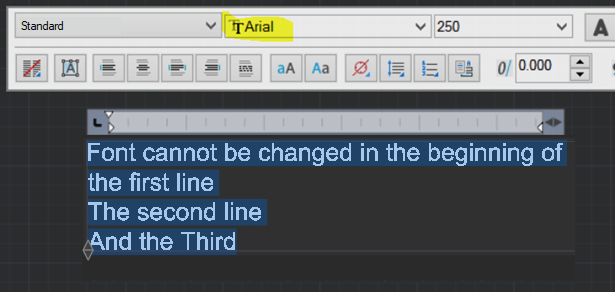

The ability to create different types of fractions in multiline text (MTEXT) using the characters / (slash), # (hash), and ^ (caret) has been added.

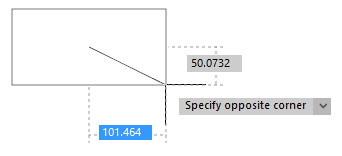

Added tooltips indicating the height and width of multiline text (MTEXT) to the button for setting the width (height) of a text input area:
A new

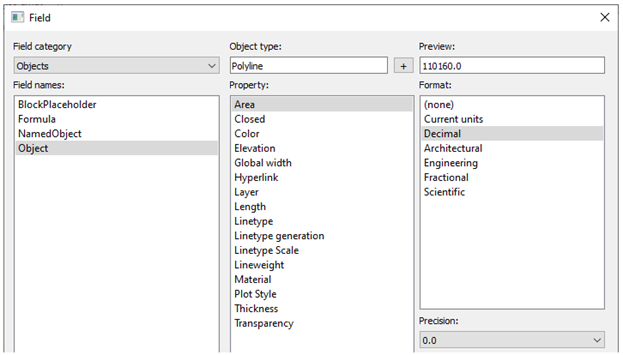

Convert Field to Text (FIELDTOTEXT) command has been added for converting multiple fields to text. Possible command options:
The

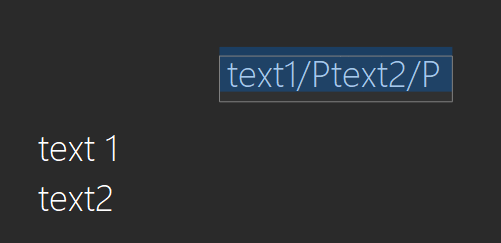

Convert Text to Multiline Text (TEXT2MTEXT) command has been improved. It can now be used to combine multiline text objects (MTEXT) into a single multiline text.

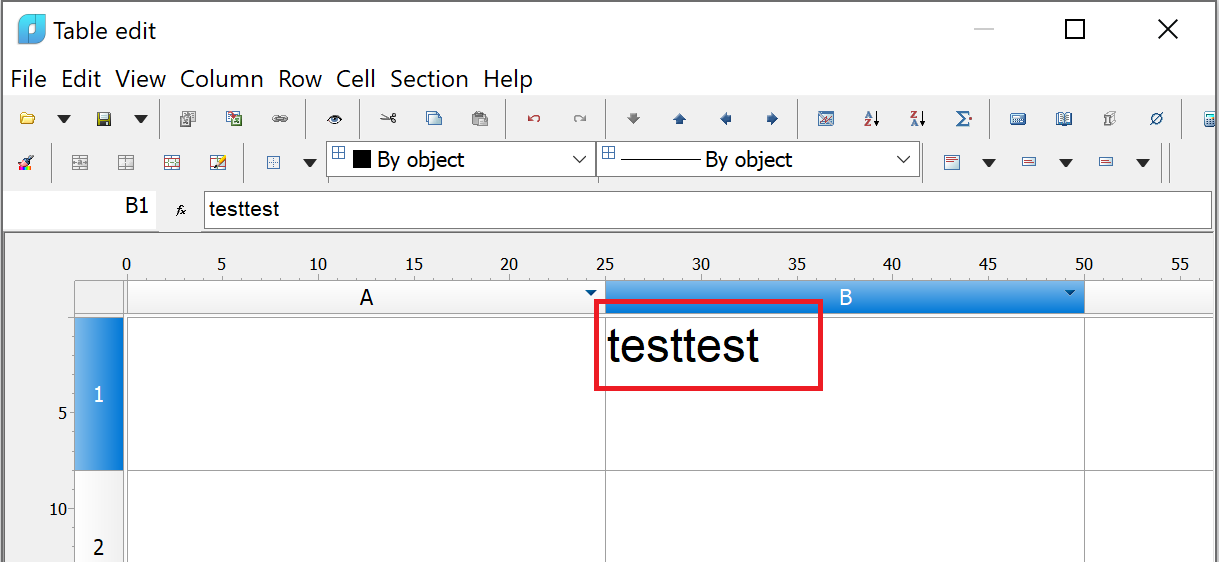

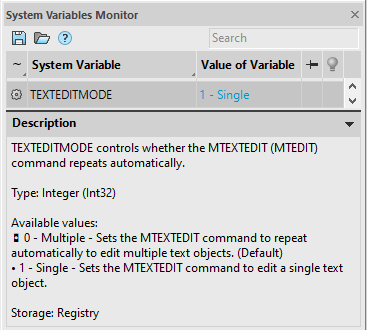

Added the ability to edit (MTEDIT) text objects (single-line and multi-line texts, texts in multileaders, texts in DWG tables, attribute values, dimension texts, including those with subdimension text) in block references and external links without having to open them in the corresponding editors.
- horizontally,
- vertically,
- at an angle.
New Text Mask (TEXTMASK) and Text Unmask (TEXTUNMASK) commands have been added for applying/removing masking behind text. A Wipeout and Solid object can be used as a mask.
A new Reset MText Formatting (REMOVEMTEXTFORMAT) command has been added for resetting manual multiline text formatting. This removes manual formatting, returning it back to the values of
the applied text style.
A new Auto Numbering of Text (TCOUNT) command has been added for sequential numbering of single-line (TEXT) and multiline (MTEXT) text objects, as well as attribute definitions (ATTDEF). Numbering can be displayed as a prefix or suffix, and can also replace specified text.
The ability to create different types of fractions in multiline text (MTEXT) using the characters / (slash), # (hash), and ^ (caret) has been added.
Added tooltips indicating the height and width of multiline text (MTEXT) to the button for setting the width (height) of a text input area:
A new
Convert Field to Text (FIELDTOTEXT) command has been added for converting multiple fields to text. Possible command options: - Drawing – converts all drawing fields to text.
- Layout – converts all layout fields to text.
- Sheetset – converts all fields in a sheet set to text.
The
Convert Text to Multiline Text (TEXT2MTEXT) command has been improved. It can now be used to combine multiline text objects (MTEXT) into a single multiline text. Added the ability to edit (MTEDIT) text objects (single-line and multi-line texts, texts in multileaders, texts in DWG tables, attribute values, dimension texts, including those with subdimension text) in block references and external links without having to open them in the corresponding editors.

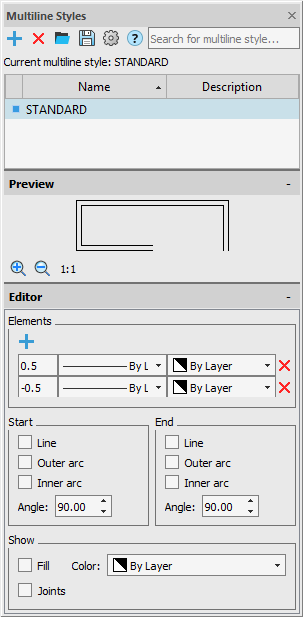

The features of the classic Multiline Styles (MLSTYLECLASSIC) dialog have been improved and implemented in the new
Multiline Styles (MLSTYLE) panel. The editor is located directly on the functional bar and allows you to quickly edit the selected style or create a new one.

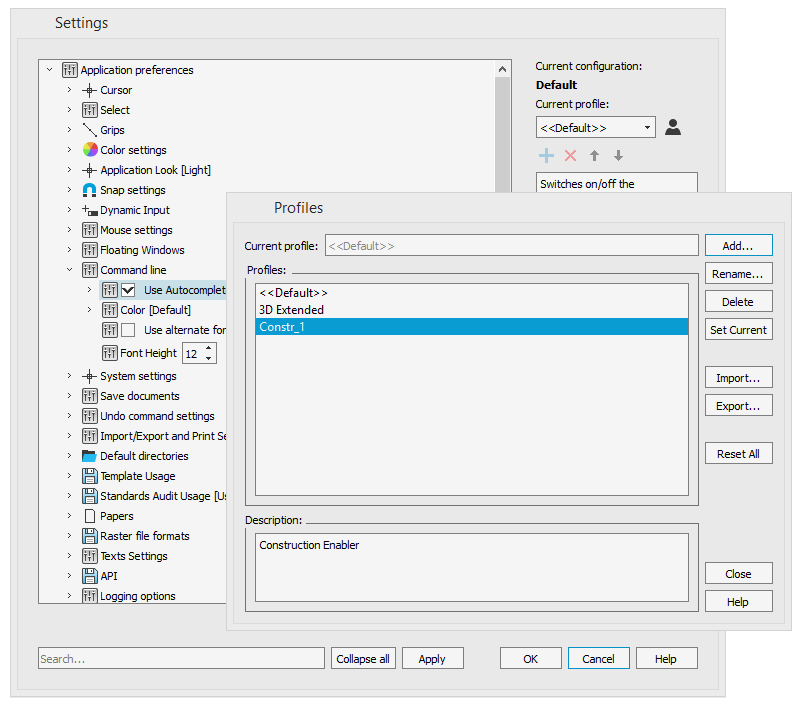

The Options (OPTIONS) and the Profiles (PROFILES) dialogs have been updated. The visual component has been improved, and the ergonomics of dialog boxes has been optimized.

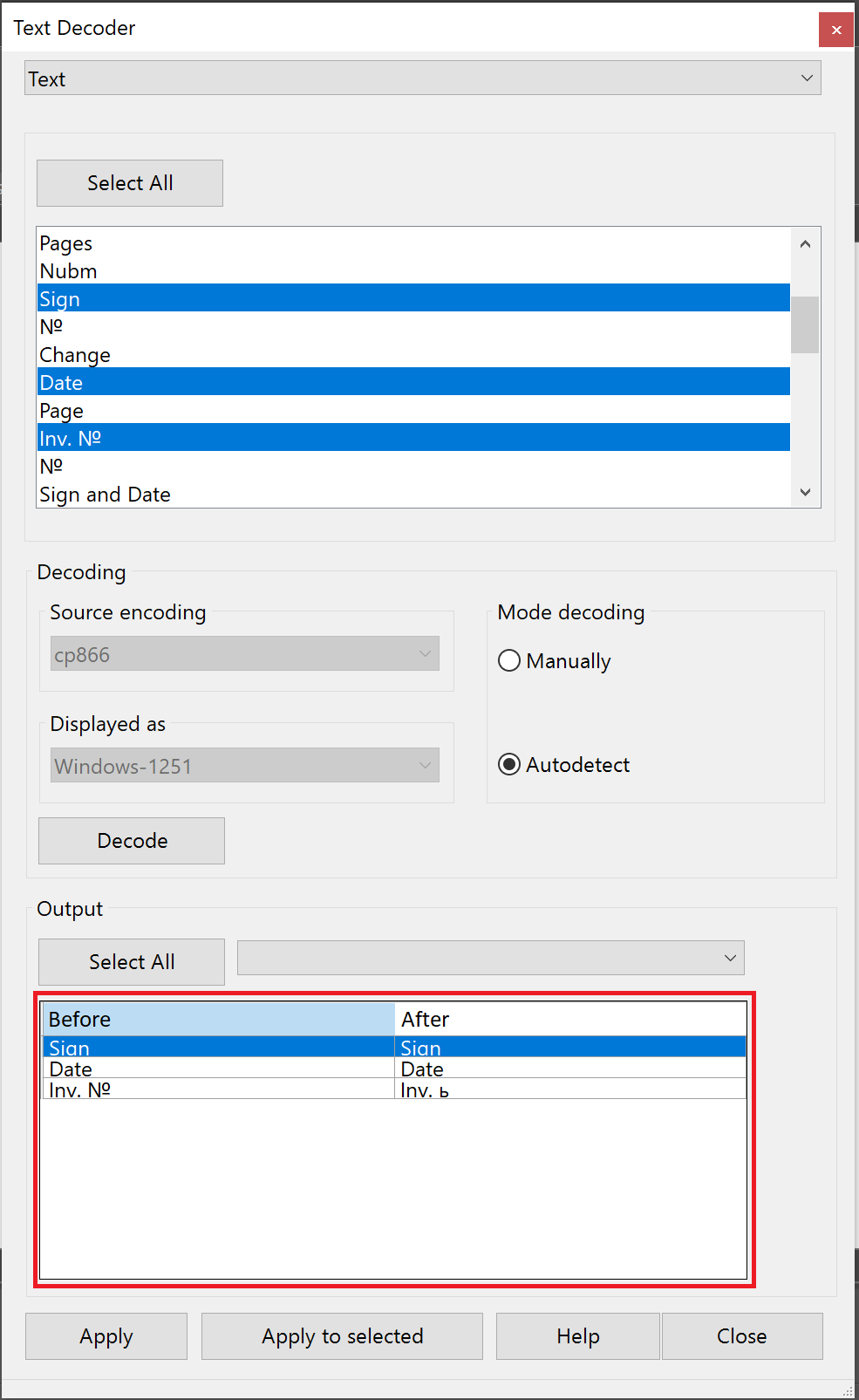

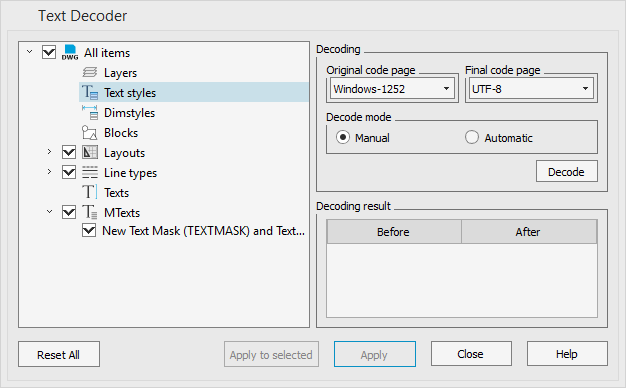

The Text Decoder (TEXTDECODER) dialog has been updated. The arrangement of controls in the dialog box has been optimized.

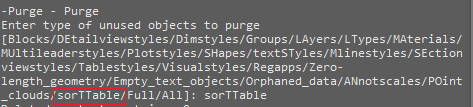

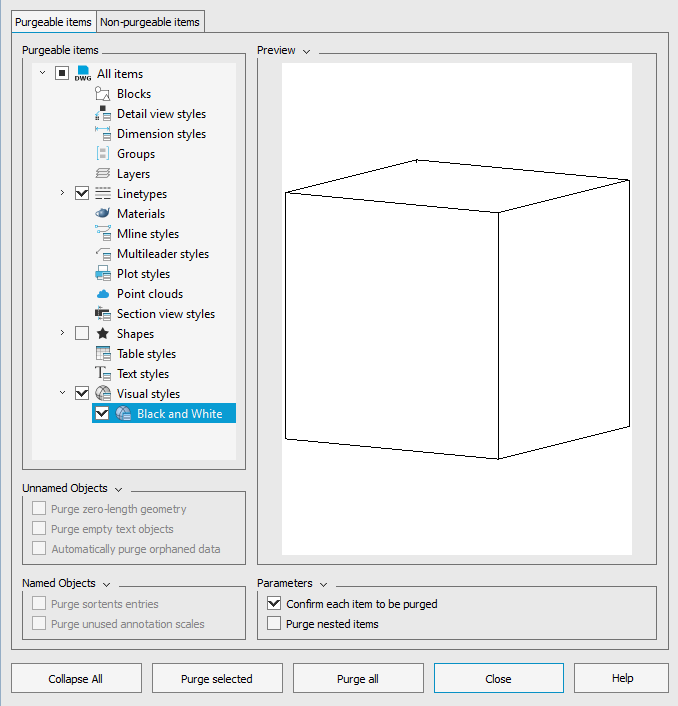

The PURGE dialog has been updated. The visual component has been improved, and the ergonomics of the dialog box has been optimized.

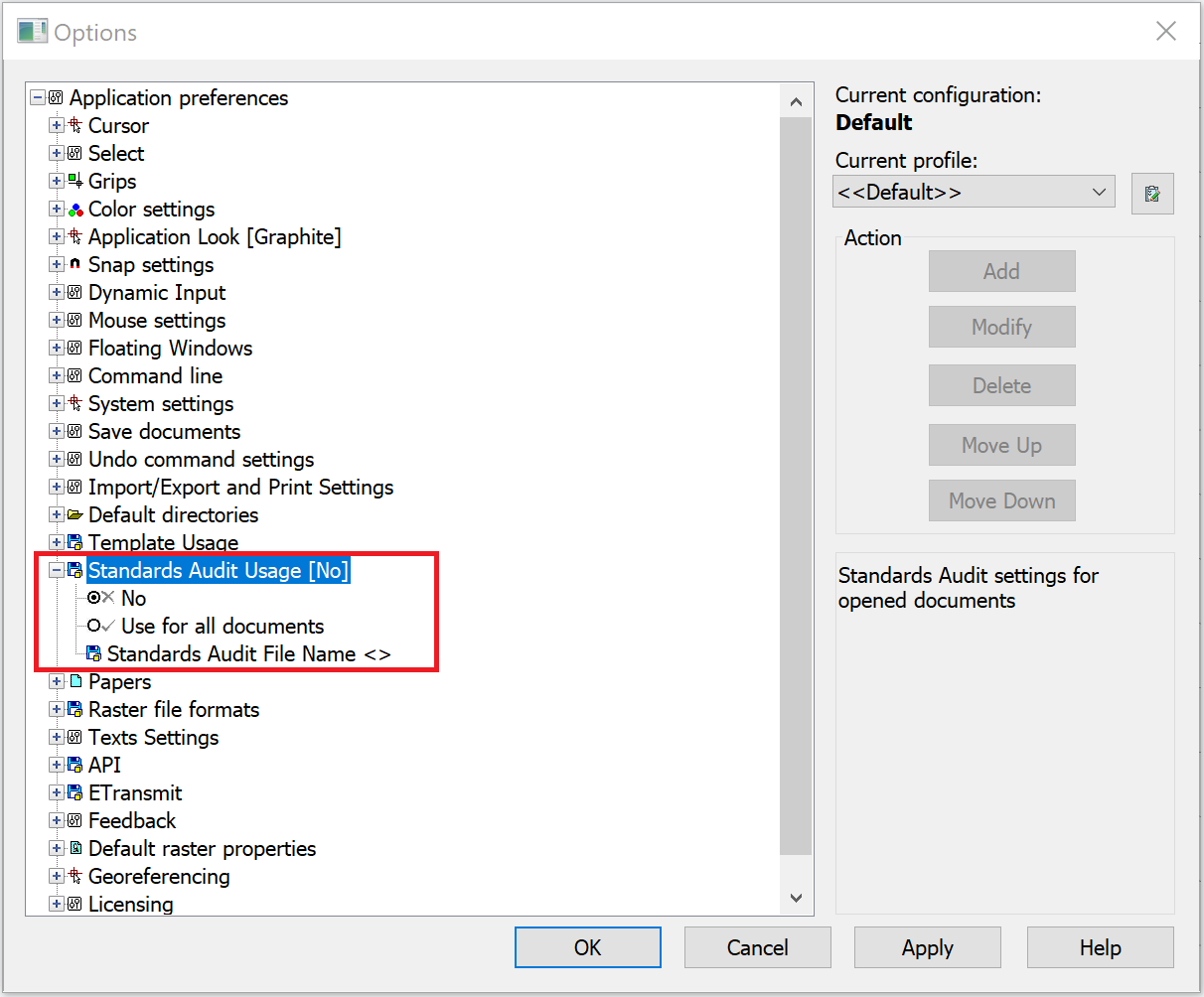

The CAD standards checking dialogs have been updated, including Configure Standards (STANDARDS), Check Standards (CHECKSTANDARDS), and Standards Check Options (STANDARDSSETTINGS).

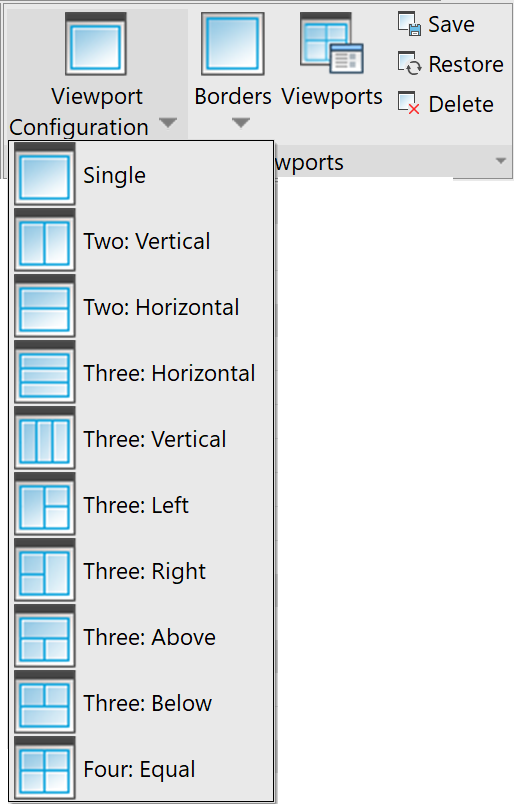

The Viewports (VPORTS), Load/Unload Applications (APPLOAD), Attach Digital Signatures (DIGITALSIGN), and Layout Manager (LAYOUTSMANAGER) dialogs have been updated.

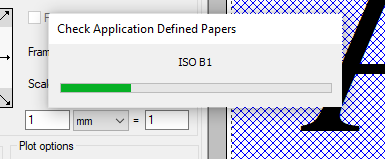

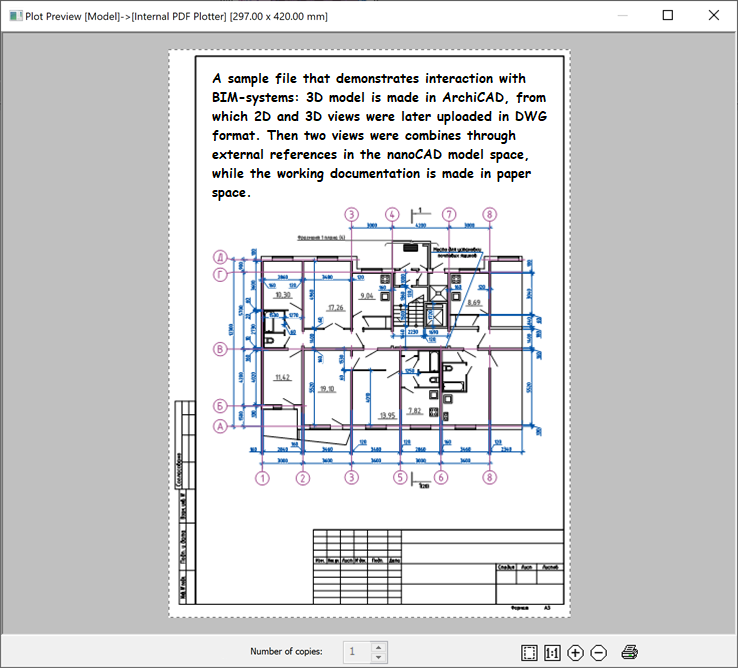

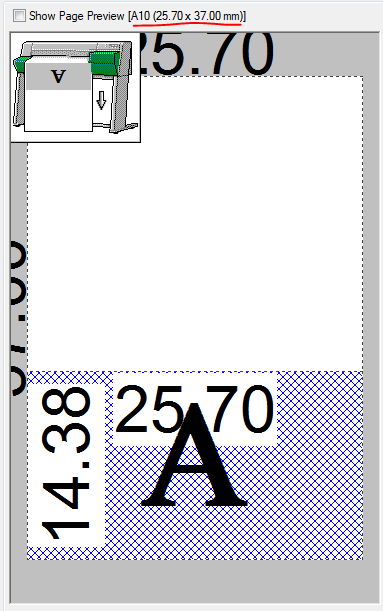

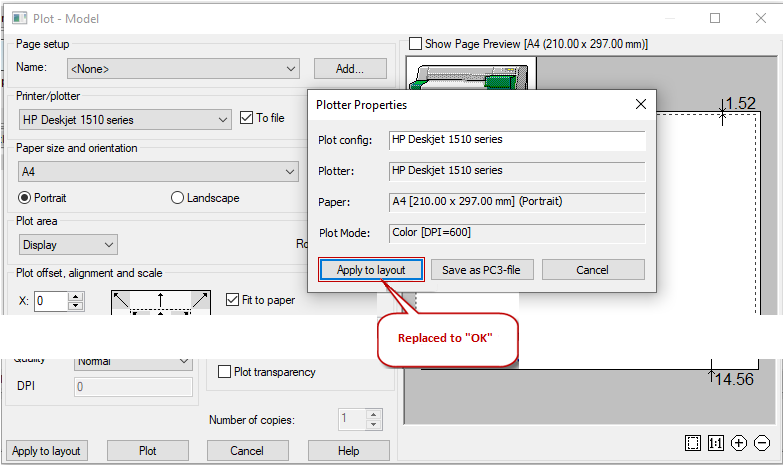

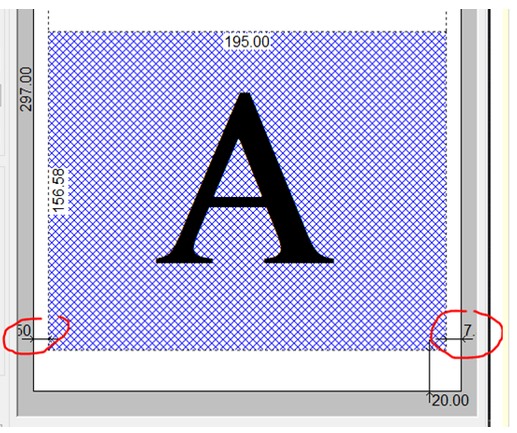

The settings dialogs for the built-in raster printer (PLOT) have been updated.

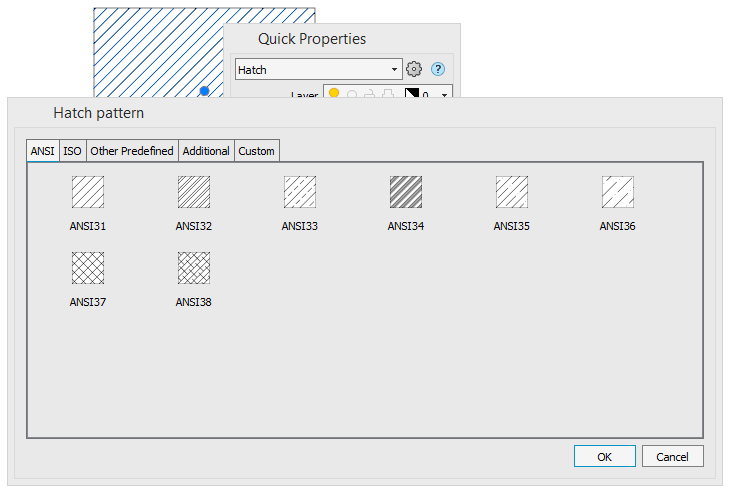

The Hatch Pattern dialog has been updated. This dialog can be accessed through the Quick Properties (QUICKPROPERTIES) panel.

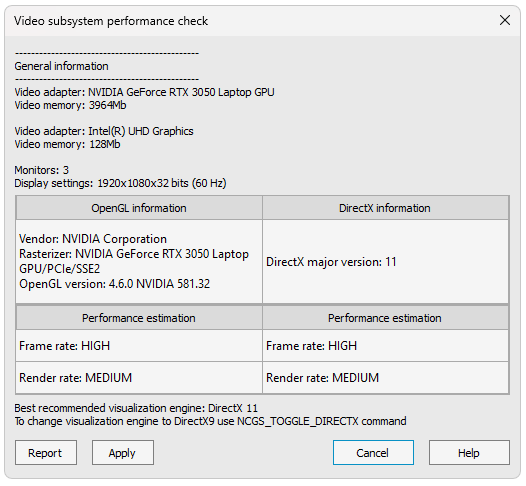

The Video Subsystem Performance Test (VPERFTEST) dialog has been updated. The visual presentation of information has been improved.

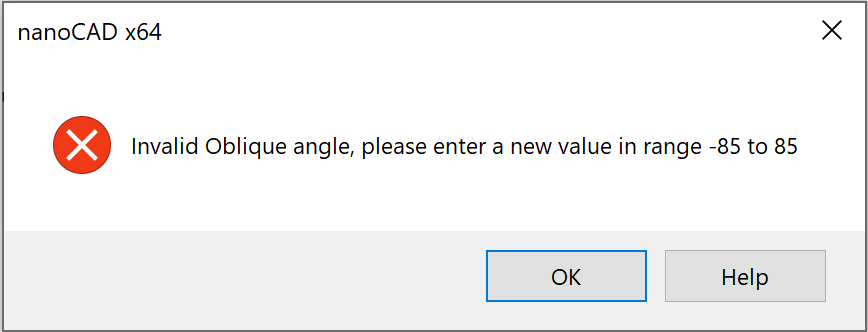

The visual representation of information and warning messages has been optimized.
The appearance of the application window status bar has been changed:
– Toggles grid snap mode (F9).
– Toggles grid display mode (F7, CTRL+G).
– Toggles object snap mode (F3).
– Toggles 3D object snap mode (F4).
– Toggles object tracking mode (F11).
– Toggles polar tracking mode (F10).
– Toggles orthogonal mode (F8).
– Toggles dynamic input mode (F12).
– Toggles rectangular isometric projection mode.
– Toggles lineweight display mode.
– Toggle hatch display mode.
– Multifunctional button for switching between model space and paper space.
– Lock scale for the selected viewport in paper space.
– View and set the scale for the selected viewport in paper space.
– Control the preview mode for selecting drawing objects.

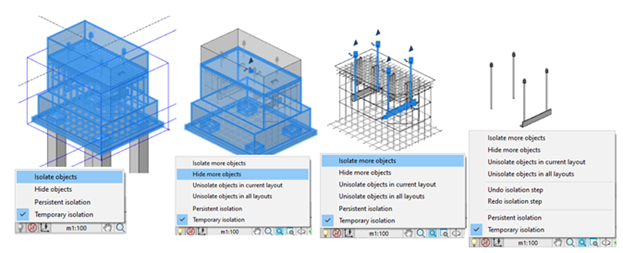

– Control the display mode for drawing objects (isolate objects).
– Toggle the selection mode for objects on locked layers.

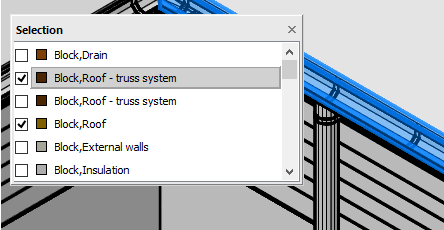

– Display the Objects Selection dialog box after selection of objects.
– Display the floating Quick Properties mini-bar.

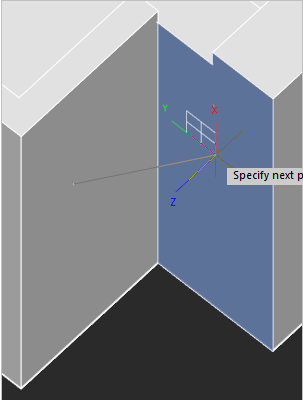

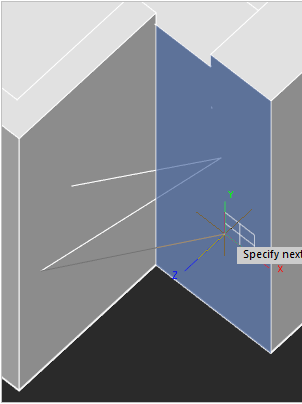

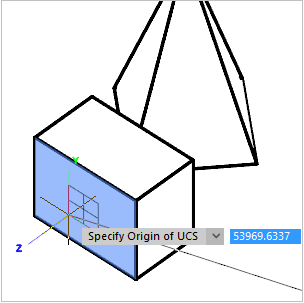

– Dynamic UCS.

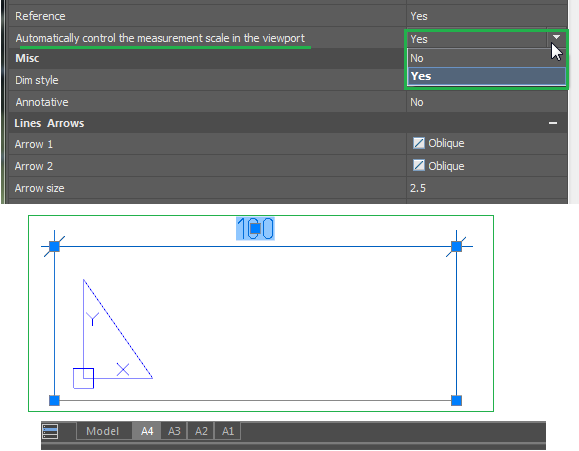

– View and set the symbol scale and measurement scale for an objects.
– Pan.
– Zoom.
– Zoom All.
– Zoom Window.

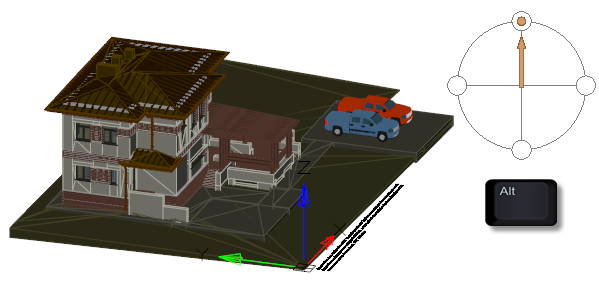

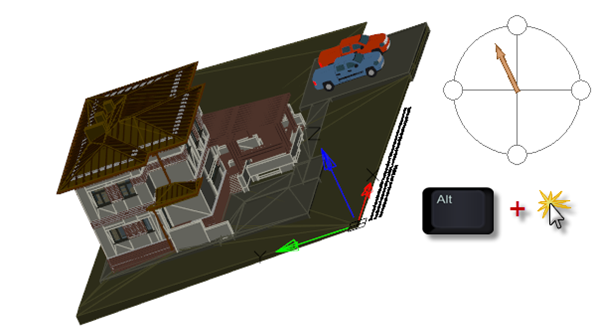

– Dependent Orbit.
– Drawing Regeneration.
– Lock/Unlock interface elements.
– Indicates the presence of external references in the drawing.
– CAD Standards: configuring standards, checking for compliance, notification of standards
violation.
– Toggle full-screen mode.
The
Batch Audit (__BATCH_AUDIT) command has been implemented. Visualization of default snap parameters has been improved: the Cursor Aperture size, Snap Marker size, and Marker and Rays color have been increased. Settings can be changed in the Snap Settings section of the Options (OPTIONS) dialog box.
Highlighting of selected areas has been added when Calculating the Object Area (AREA) in the Add Area and Subtract Area modes.

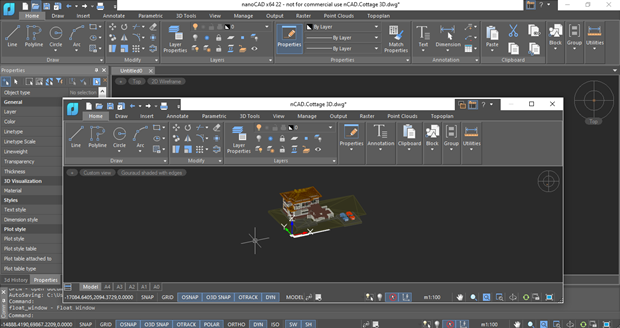

Toolbars (widgets) with base commands have been added in a drawing’s graphic area for the Edit Block Definition (BEDIT), Edit 3D Block Definition (3DBEDIT) and Edit Reference (REFEDIT) commands:

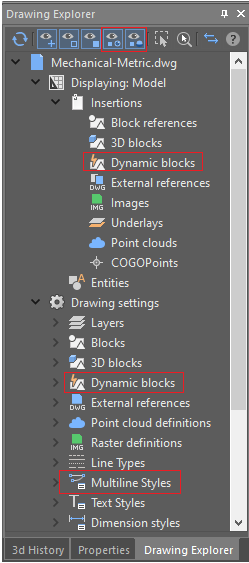

The ability to edit dynamic block properties has been added to the Properties panel.
Multiline Styles (MLSTYLE) panel. The editor is located directly on the functional bar and allows you to quickly edit the selected style or create a new one.

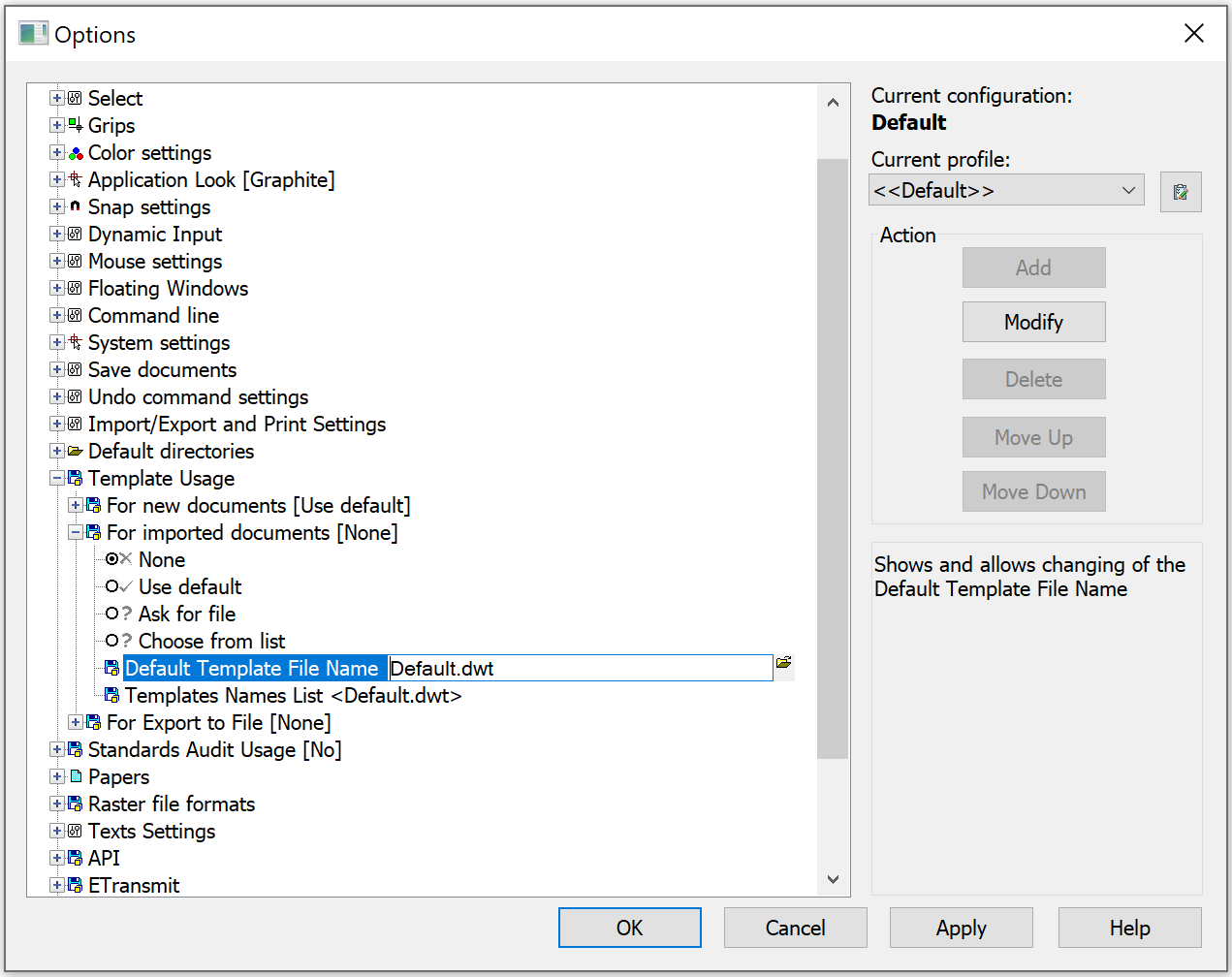

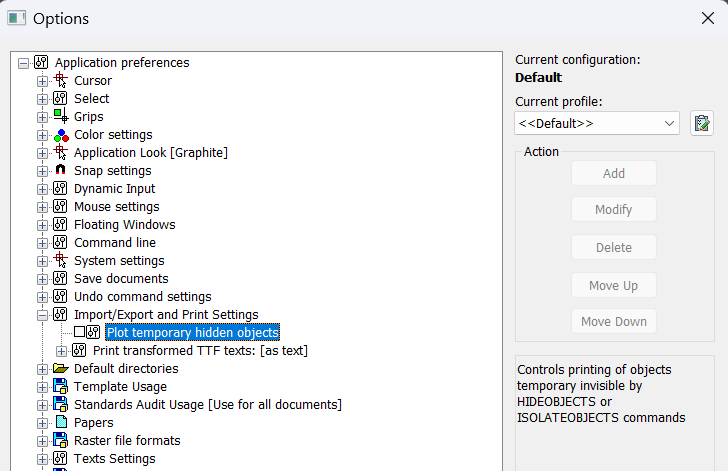

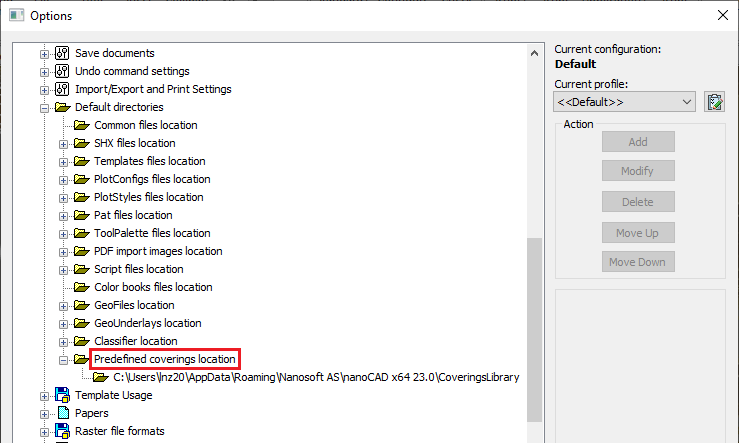

The Options (OPTIONS) and the Profiles (PROFILES) dialogs have been updated. The visual component has been improved, and the ergonomics of dialog boxes has been optimized.
The Text Decoder (TEXTDECODER) dialog has been updated. The arrangement of controls in the dialog box has been optimized.
The PURGE dialog has been updated. The visual component has been improved, and the ergonomics of the dialog box has been optimized.
The CAD standards checking dialogs have been updated, including Configure Standards (STANDARDS), Check Standards (CHECKSTANDARDS), and Standards Check Options (STANDARDSSETTINGS).
The Viewports (VPORTS), Load/Unload Applications (APPLOAD), Attach Digital Signatures (DIGITALSIGN), and Layout Manager (LAYOUTSMANAGER) dialogs have been updated.
The settings dialogs for the built-in raster printer (PLOT) have been updated.
The Hatch Pattern dialog has been updated. This dialog can be accessed through the Quick Properties (QUICKPROPERTIES) panel.
The Video Subsystem Performance Test (VPERFTEST) dialog has been updated. The visual presentation of information has been improved.
The visual representation of information and warning messages has been optimized.
The appearance of the application window status bar has been changed:
– Toggles grid snap mode (F9). – Toggles grid display mode (F7, CTRL+G). – Toggles object snap mode (F3). – Toggles 3D object snap mode (F4). – Toggles object tracking mode (F11). – Toggles polar tracking mode (F10). – Toggles orthogonal mode (F8). – Toggles dynamic input mode (F12). – Toggles rectangular isometric projection mode. – Toggles lineweight display mode. – Toggle hatch display mode.
– Multifunctional button for switching between model space and paper space. – Lock scale for the selected viewport in paper space. – View and set the scale for the selected viewport in paper space. – Control the preview mode for selecting drawing objects. – Control the display mode for drawing objects (isolate objects). – Toggle the selection mode for objects on locked layers. – Display the Objects Selection dialog box after selection of objects. – Display the floating Quick Properties mini-bar. – Dynamic UCS. – View and set the symbol scale and measurement scale for an objects.
– Pan. – Zoom. – Zoom All. – Zoom Window. – Dependent Orbit. – Drawing Regeneration. – Lock/Unlock interface elements. – Indicates the presence of external references in the drawing. – CAD Standards: configuring standards, checking for compliance, notification of standards violation.
– Toggle full-screen mode.The
Batch Audit (__BATCH_AUDIT) command has been implemented. Visualization of default snap parameters has been improved: the Cursor Aperture size, Snap Marker size, and Marker and Rays color have been increased. Settings can be changed in the Snap Settings section of the Options (OPTIONS) dialog box. Highlighting of selected areas has been added when Calculating the Object Area (AREA) in the Add Area and Subtract Area modes.
Toolbars (widgets) with base commands have been added in a drawing’s graphic area for the Edit Block Definition (BEDIT), Edit 3D Block Definition (3DBEDIT) and Edit Reference (REFEDIT) commands:
The ability to edit dynamic block properties has been added to the Properties panel.
From now on, the Sheet Set Manager (SHEETSET) allows you to creating transmit package from a sheet set. Use the eTransmit... command in the context menu of objects.
The organization of sheets in sheet sets has been changed. The sheets in a set are now displayed in the same order as the sheet tabs in the original drawing file.

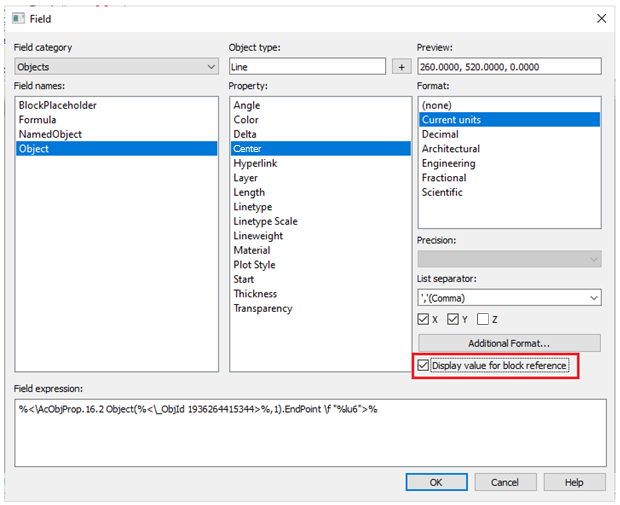

The conversion of absolute paths has been added when editing fields linked to a sheet set.
Added saving of sheet location paths in a documentation set when creating a new documentation set using a template.
Sheet paths in a sheet set are now saved when creating a new sheet set by template.
The organization of sheets in sheet sets has been changed. The sheets in a set are now displayed in the same order as the sheet tabs in the original drawing file.
The conversion of absolute paths has been added when editing fields linked to a sheet set.
Added saving of sheet location paths in a documentation set when creating a new documentation set using a template.
Sheet paths in a sheet set are now saved when creating a new sheet set by template.
The

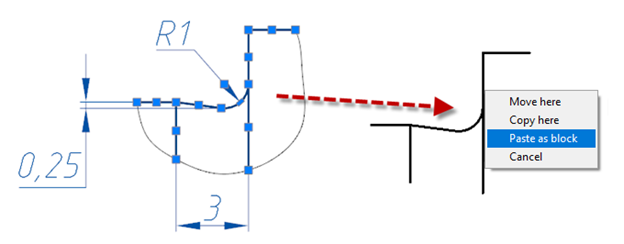

Cut with Basepoint (CUTWITHBASEPOINT) command has been implemented. The command cuts the selected objects and places a copy on the clipboard. When cutting, a base point is specified, which is used when subsequently pasting a copy of the objects into the document.
The ability to shift selected objects in orthogonal increments using the CTRL + arrow keys (Left, Right, Up, Down) has been added. The distance and direction of the shift depend on the snap settings.
The
Nested Copy (NCOPY) command has been added. This command allows you to copy objects nested in blocks, external references or DGN underlays into the current drawing without having to break (embed) these elements.
The
Center Line (CENTERLINE) command has been added to create a centerline between two linear objects (lines, polylines). These can be parallel, intersecting, or angled lines. If the lines are not parallel, the centerline will be constructed as the angle bisector.
The
Center Marker (CENTERMARK) command has been added to create an associative crosshair at the center of a selected circle or arc.
A

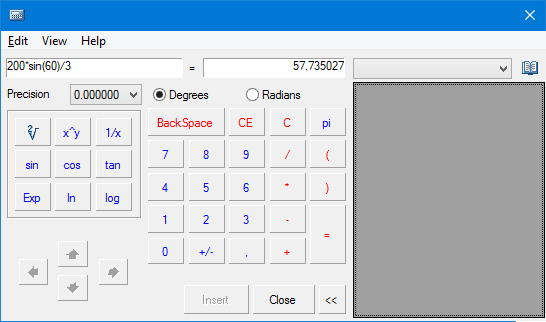

Quick Calculator (QCALC) command has been added to perform simple and more complex mathematical calculations.
Added the ability to change properties for the MPolygon object in the Properties panel:
Added the ability to change the order of paper formats in the Papers section of the Options (OPTIОNS) dialog box using the Up and Down buttons.
The new XRef selection option has been added for such commands as Layer Off (LAYOFF), Freeze Layer (LAYFRZ), and Freeze Layer in All Viewports Except Current (LAYVPI). This option is used to select the nesting level of external references:
A warning message has been added to automatically update modified external references (XREF) when opening the Reference Editor (REFEDIT).
You can now copy a selected layout (COPYLAYOUT) by dragging it within the layout tabs area with the left mouse button and holding down the CTRL key.
A request has been added to the silent version of the Purge Document (–PURGE) command to create a text file containing full information about the command's execution:
Save log of purged items? [Yes/No]:
If you select Yes, a txt-file will be created. If you select No, the file will not be created. The default folder is C:\Users\UserName\AppData\Local\Temp.
An Options button has been added that opens the DXF Save As Options dialog box when saving (SAVEAS) and exporting (EXPORT) documents in DXF files. You can now set the DXF file format (ASCII or Binary) and specify a precision value for the ASCII file type.
PDF underlays (UATTACH) now display PDF file markup (text comments, annotations, highlights, and vector graphics that have been added to the PDF file over the main content). Markup is visible in underlay insertion dialogs, on-screen, and in print, but is not imported or available for snapping.

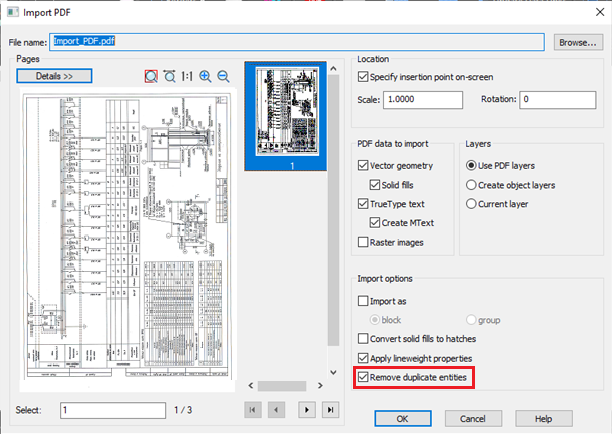

From now on, you can import (IMPORT) PDF files by dragging them from the Explorer into a nanoCAD interface. When dragging a file in a drawing workspace, the PDF data will be inserted as nanoCAD native objects (PDFIMPORT).

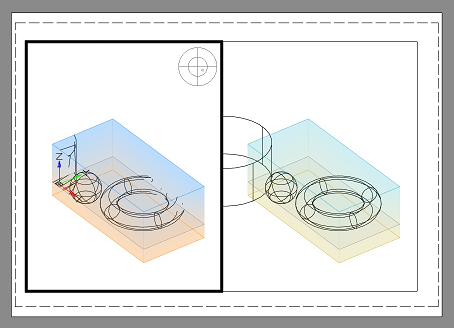

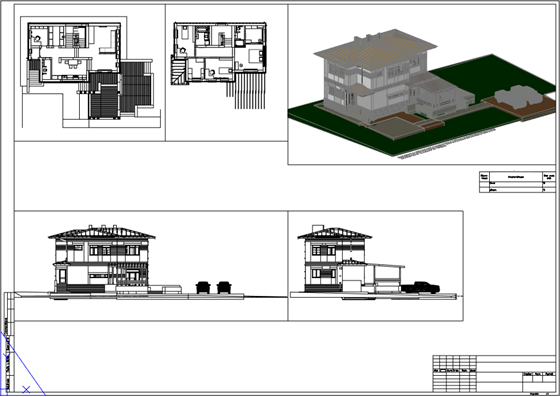

It is now possible to create a viewport by the Region (REGION) object using the Viewport by Object (ADDOBJECTVIEWPORT) command.
Flexible viewport locking and unlocking capabilities have been added. The menu is accessible by left-clicking the
Toggle Lock Unlock Viewport button in the status bar:
Group movement of block attributes (ATT) in model space is now possible. To do this, hold down the SHIFT key and sequentially select multiple attributes with the left mouse button.
When opening a document, an additional check for the presence of authoring elements that are not part of dynamic blocks is now performed. If such elements are detected, a warning message is displayed prompting you to delete the found elements.
When changing the file location using the Save As command for drawings containing external references with relative paths, the following message has been added:
The new MAXNUMPATTS system variable defines the maximum number of linetype samples (LINETYPE) in an object. Valid values range from 0 to 1,000,000. The default value is MAXNUMPATTS = 10,000. If the specified value is exceeded, the line is displayed as a solid line. When the variable is set to 0, the limitation is removed, and lines are drawn according to the sample, regardless of the number of samples. However, removing the limit may reduce performance in busy drawings with long lines.
The new VISIBLESCENEDEPTH system variable specifies the method for determining the depth occupied by objects in the visible part of the scene. Valid values:
The REVCLOUDGRIPS system variable has been added. It determines the number of grips for a cloud (REVCLOUD) object:

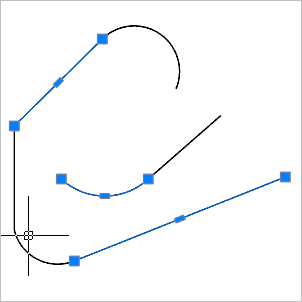

For editing dimensions using grips, the Continue Dimension and Baseline Dimension options have been added to the dynamic menu that appears when hovering crosshair over an arrow editing grip:
From now on, you can move, delete and/or replace individual array elements using the Edit Array (ARRAYEDIT) command.
When generating a Problem Report (REPORTPROBLEM), the option to include the licensing system log (nanoLM.log) has been added.

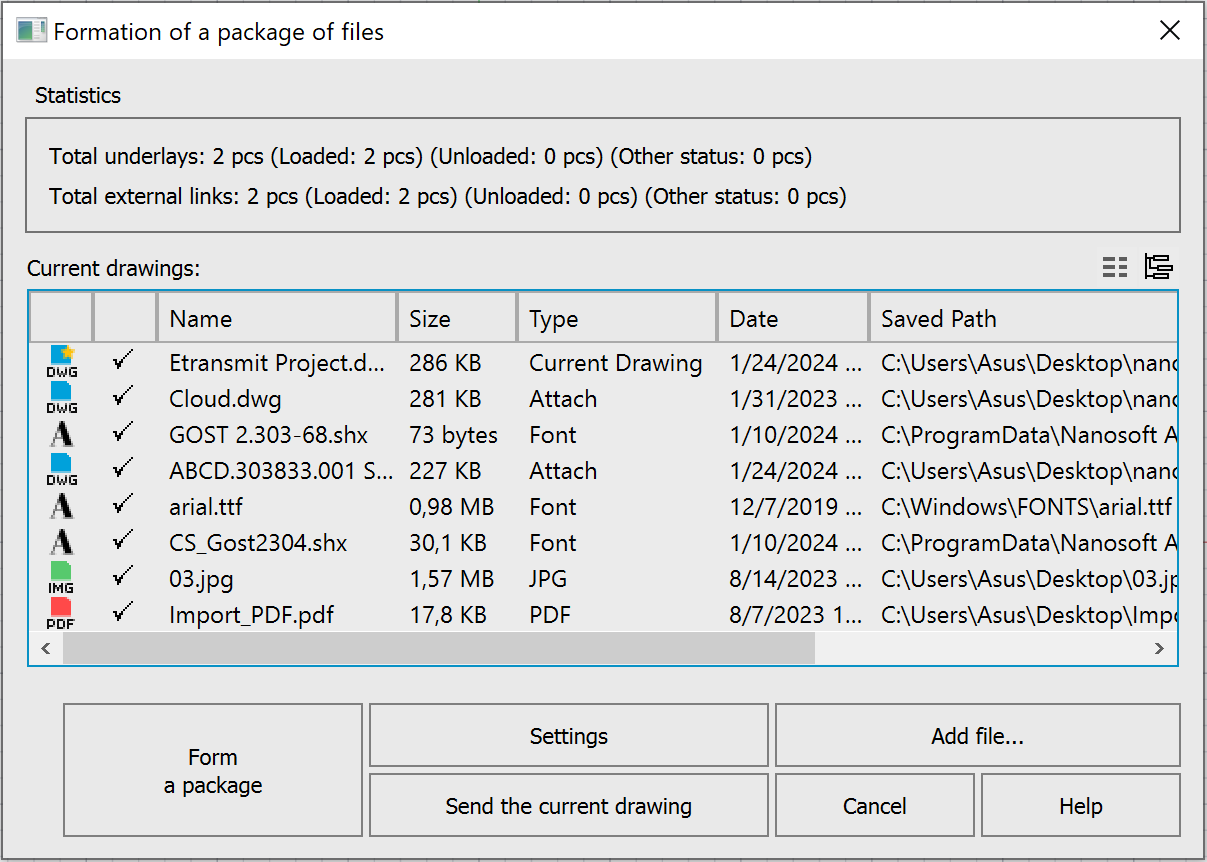

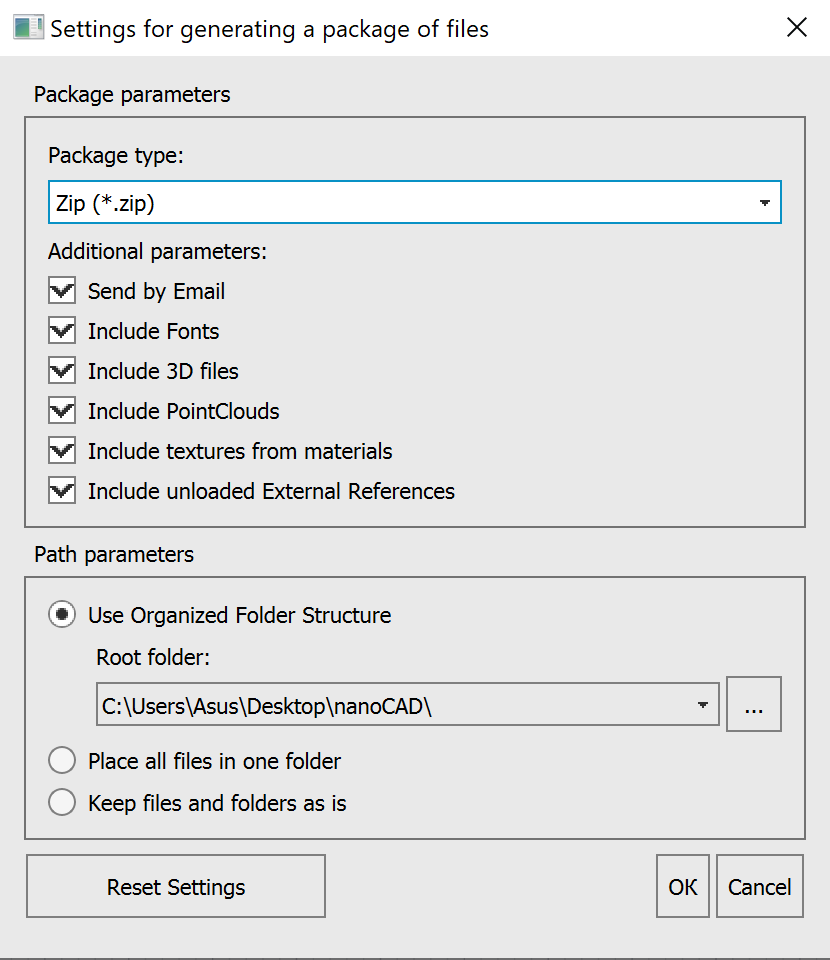

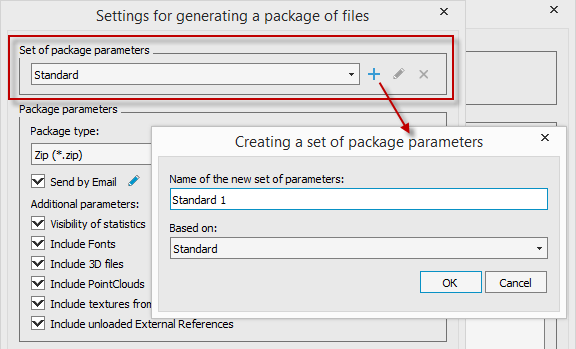

The ability to create sets of package parameters has been added to the file package generation command (ETRANSMIT):
You can now select a file to open in the start window (WELCOMESCREEN) before the application loads.
Cut with Basepoint (CUTWITHBASEPOINT) command has been implemented. The command cuts the selected objects and places a copy on the clipboard. When cutting, a base point is specified, which is used when subsequently pasting a copy of the objects into the document.The ability to shift selected objects in orthogonal increments using the CTRL + arrow keys (Left, Right, Up, Down) has been added. The distance and direction of the shift depend on the snap settings.
The
Nested Copy (NCOPY) command has been added. This command allows you to copy objects nested in blocks, external references or DGN underlays into the current drawing without having to break (embed) these elements.The
Center Line (CENTERLINE) command has been added to create a centerline between two linear objects (lines, polylines). These can be parallel, intersecting, or angled lines. If the lines are not parallel, the centerline will be constructed as the angle bisector.The
Center Marker (CENTERMARK) command has been added to create an associative crosshair at the center of a selected circle or arc.
A
Quick Calculator (QCALC) command has been added to perform simple and more complex mathematical calculations.
Added the ability to change properties for the MPolygon object in the Properties panel:
- Fill (hatch) color swatch
- Hatch (pattern) type
- Hatch (pattern) name
- Angle
- Scale
- Spacing
- Cross
Hatch (HATCH) annotation properties have been added to the Properties panel:

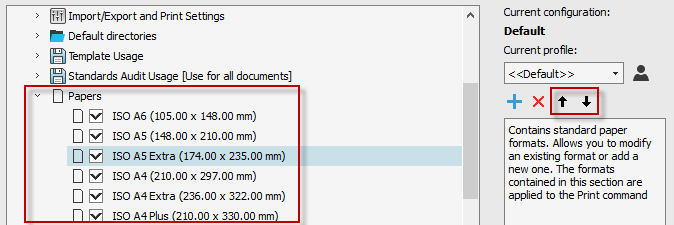

Added the ability to change the order of paper formats in the Papers section of the Options (OPTIОNS) dialog box using the Up and Down buttons.
The new XRef selection option has been added for such commands as Layer Off (LAYOFF), Freeze Layer (LAYFRZ), and Freeze Layer in All Viewports Except Current (LAYVPI). This option is used to select the nesting level of external references:
- XRef – If the selected object is contained within an external reference, the external reference layer is turned off/frozen.
- Entity – If the selected object is contained within an external reference, the layer containing the object within the external reference is turned off/frozen.
- None – If an external reference is selected, the layer containing the external reference is turned off/frozen; layers of nested objects are not turned off/frozen.
A warning message has been added to automatically update modified external references (XREF) when opening the Reference Editor (REFEDIT).
You can now copy a selected layout (COPYLAYOUT) by dragging it within the layout tabs area with the left mouse button and holding down the CTRL key.
A request has been added to the silent version of the Purge Document (–PURGE) command to create a text file containing full information about the command's execution:
Save log of purged items? [Yes/No]:
If you select Yes, a txt-file will be created. If you select No, the file will not be created. The default folder is C:\Users\UserName\AppData\Local\Temp.
An Options button has been added that opens the DXF Save As Options dialog box when saving (SAVEAS) and exporting (EXPORT) documents in DXF files. You can now set the DXF file format (ASCII or Binary) and specify a precision value for the ASCII file type.
PDF underlays (UATTACH) now display PDF file markup (text comments, annotations, highlights, and vector graphics that have been added to the PDF file over the main content). Markup is visible in underlay insertion dialogs, on-screen, and in print, but is not imported or available for snapping.
From now on, you can import (IMPORT) PDF files by dragging them from the Explorer into a nanoCAD interface. When dragging a file in a drawing workspace, the PDF data will be inserted as nanoCAD native objects (PDFIMPORT).
It is now possible to create a viewport by the Region (REGION) object using the Viewport by Object (ADDOBJECTVIEWPORT) command.
Flexible viewport locking and unlocking capabilities have been added. The menu is accessible by left-clicking the
Toggle Lock Unlock Viewport button in the status bar:
- Lock/Unlock Selected Viewports (LOCKUNLOCKSELECTEDVIEWPORTS) – the selected viewports will be locked/unlocked.
- Lock/Unlock All Viewports on the Current Layout (LOCKUNLOCKALLSPACEVIEWPORTS) – all viewports in the current layout will be locked/unlocked.
- Lock/Unlock All Viewports on All Layouts (LOCKUNLOCKALLDOCUMENTVIEWPORTS) – all viewports in all layouts will be locked/unlocked. This command is also available in Model space.
Group movement of block attributes (ATT) in model space is now possible. To do this, hold down the SHIFT key and sequentially select multiple attributes with the left mouse button.
When opening a document, an additional check for the presence of authoring elements that are not part of dynamic blocks is now performed. If such elements are detected, a warning message is displayed prompting you to delete the found elements.
- Yes – Delete authoring elements that are not part of dynamic blocks from the file (CLEARAUTHORINGELEMENT command). After deleting elements, the file must be saved before closing.
- No – Do not delete authoring elements in the file being opened.
- Yes – Delete empty entries in the sort table from the file (–PURGE command, sorTTable option). The command line displays the number of entries successfully deleted. After deleting, the file must be saved before closing.
- No – Discard the deletion of empty entries in the sort table in the file being opened.
When changing the file location using the Save As command for drawings containing external references with relative paths, the following message has been added:
- Yes – the document is saved with updated relative paths for external references. When opening such a file, the external references status in the External References functional bar will be Loaded.
- No – the external reference paths are not changed. When opening such a file, a warning message will appear: References – Files not found. The external references status in the External References functional bar will be File not found.
- Do not show this message again – disables the warning message. You can enable the display of the warning message in the "Don’t Show Again" Messageboxes section of the Options dialog (OPTIONS).
The new MAXNUMPATTS system variable defines the maximum number of linetype samples (LINETYPE) in an object. Valid values range from 0 to 1,000,000. The default value is MAXNUMPATTS = 10,000. If the specified value is exceeded, the line is displayed as a solid line. When the variable is set to 0, the limitation is removed, and lines are drawn according to the sample, regardless of the number of samples. However, removing the limit may reduce performance in busy drawings with long lines.
The new VISIBLESCENEDEPTH system variable specifies the method for determining the depth occupied by objects in the visible part of the scene. Valid values:
- 0 – Total scene depth, without calculating the boundaries of visible objects (default).
- 1 – Fast calculation, but with less accuracy, by transforming the total boundary of visible block objects into the local coordinate system.
- 2 – Accurate but slow calculation by summing the boundaries of visible block objects transformed into the local coordinate system.

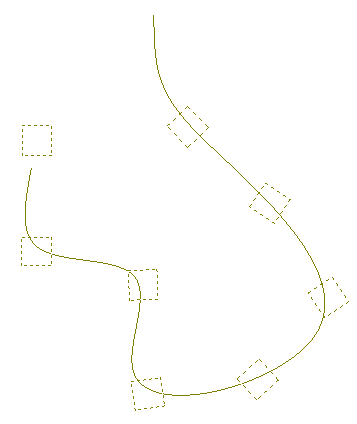

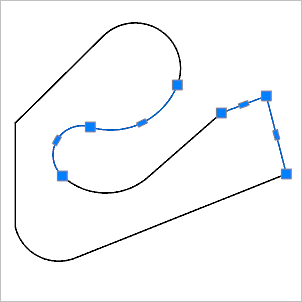

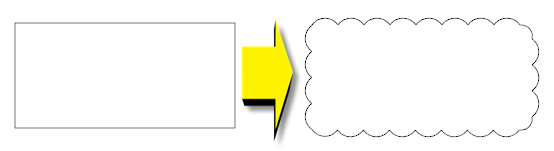

The REVCLOUDGRIPS system variable has been added. It determines the number of grips for a cloud (REVCLOUD) object:
- 0 – Grips are displayed for each cloud arc segment.
- 1 – Grips are displayed at significant points of the original cloud object (polyline).

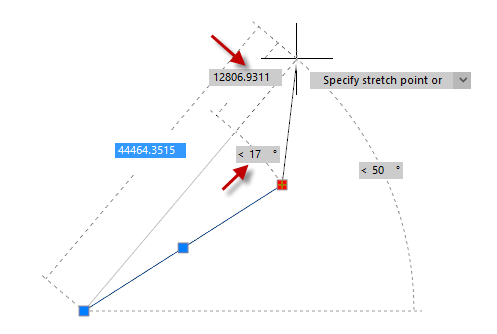

For editing dimensions using grips, the Continue Dimension and Baseline Dimension options have been added to the dynamic menu that appears when hovering crosshair over an arrow editing grip:
- Continue Dimension – creates a sequence of dimensions, where each subsequent dimension starts from the end point of the previous one. The Continue Dimension (DIMCONTINUE) command options are available in the command line.
- Baseline Dimension – creates a sequence of base dimensions, where each subsequent dimension is measured from a common starting point. The Baseline Dimension (DIMBASELINE) command options are available in the command line.

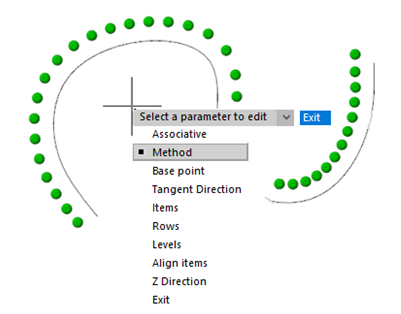

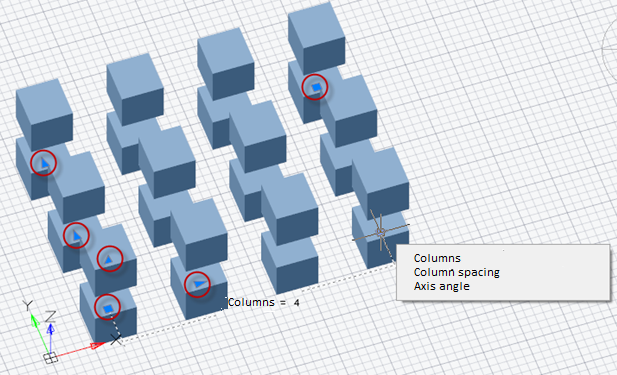

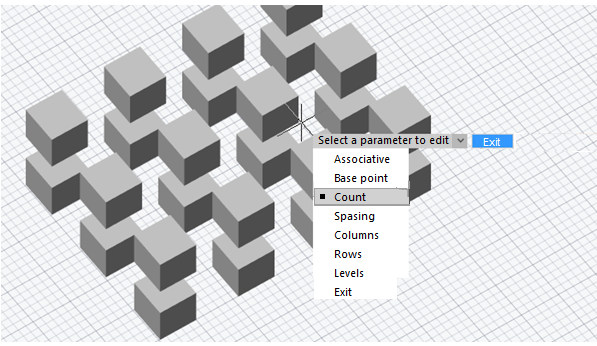

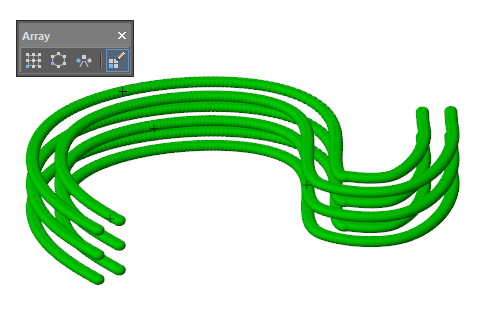

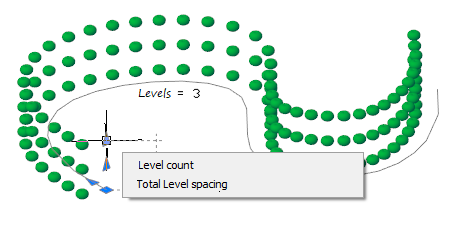

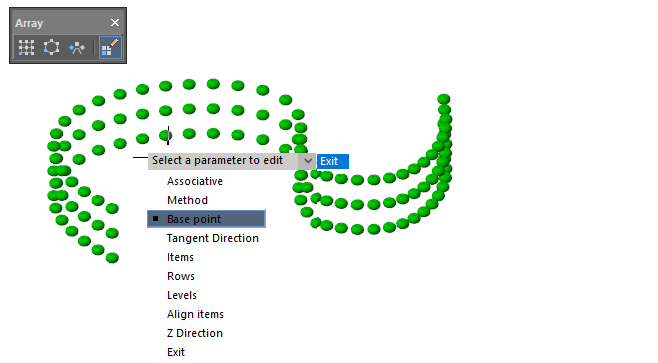

From now on, you can move, delete and/or replace individual array elements using the Edit Array (ARRAYEDIT) command.
When generating a Problem Report (REPORTPROBLEM), the option to include the licensing system log (nanoLM.log) has been added.
The ability to create sets of package parameters has been added to the file package generation command (ETRANSMIT):
You can now select a file to open in the start window (WELCOMESCREEN) before the application loads.
Critical Errors
Fixed a bug that caused the program to crash on user files when editing text (MTEXT) with fields (FIELD).Fixed a bug that caused the program to freeze when printing (PLOT) user files, including files with hatches.
Fixed a bug that caused the program to crash when working with custom drawings containing variation elements.
Fixed a bug that caused the program to crash on user files when working with a spline (SPLINE) with the Midpoint object snap mode enabled.
Fixed a bug that caused the program to freeze on user files with 3D polylines (3DPOLY) when hovering the cursor over object snap points (with the Centroid and Apparent Intersection modes enabled simultaneously).
Fixed a crash when opening drawings with a large number of proxy objects without a graphical representation.
Fixed a bug that caused the program to freeze when hatching an object (HATCH) using the Add: Pick Points method.
Fixed a bug that caused the program to freeze when executing the Save as Raster (RASTEROUT) command with a high DPI.
Fixed a crash when moving an object to a frozen or disabled layer using the Quick Properties (QUICKPROPERTIES) functional bar.
Fixed a bug that caused the program to freeze when snapping to a Big Radius (DIMJOGGED) dimension located inside a block (BLOCK).
Other Fixes
Fixed errors when opening custom drawings created in other CAD systems.Fixed issues with restoring drawings containing variation elements and empty entries in sorting tables, as well as files saved in earlier versions of the program.
Fixed a bug that prevented the Synchronize Attributes (ATTSYNC) command from updating the order of block entry attributes in the Properties panel and in the Edit Block Attributes (ATTEDIT) and Enhanced Attributes Editor (EATTEDIT) dialogs.

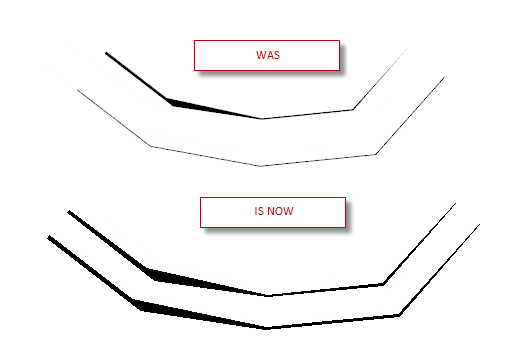

Fixed a bug that caused polyline (PLINE) editing grips to display incorrectly in a locked viewport (VIEWPORT).
Fixed errors when exporting splines (SPLINE) from other CAD systems.
Fixed the program freezing when selecting multiple layers in the Layers (LAYER) dialog box.

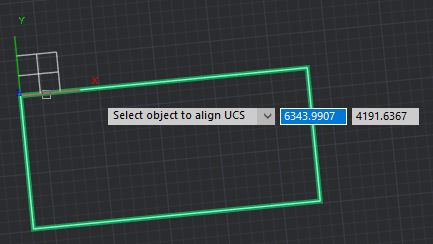

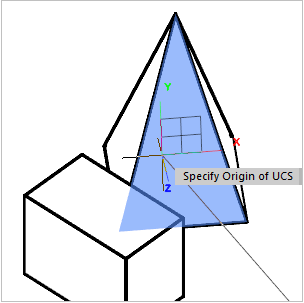

Fixed a bug when switching user coordinate systems (UCS) did not work in a file saved using WBLOCK.
The default folder for the Write Block to a Separate File (WBLOCK) command has been changed to the Documents folder.
Fixed a bug where the return to world coordinate system (CLEARUCS) command did not work.
Fixed an error that occurred when trimming (TRIM) a straight spline created in ORTHO mode.

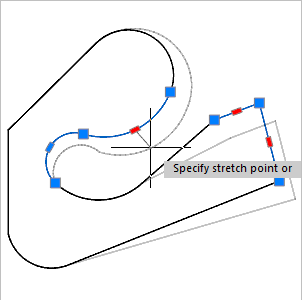

Fixed a bug due to which, when stretching (STRETCH) a leader (LEADER), the leader shelf moved out of alignment with the text.
Fixed a text flipping error when mirroring (MIRROR) a multileader (MLEADER) in a rotated UCS.
Fixed a bug where multileader (MLEADER) rotation results were not displayed correctly when changing the current angle by more than 90 degrees.
Fixed a bug that caused STRETCH results for MLEADER to be displayed incorrectly.
Fixed a bug where it was impossible to interact with text (MTEXT) outside the text area boundaries.
Fixed an issue where the text would flicker in the edit field of multiline (MTEXT) or single-line (TEXT) text if the drawing contained constraints.
Fixed a bug where text formatting settings were not applied after pasting multiline text (MTEXT) via the clipboard.
Fixed a bug where multiline text did not inherit layer properties when converting text to mtext (TEXT2MTEXT).
Fixed an error in specifying line spacing values in the Paragraph (Fixed an error that occurred when trimming (TRIM) a straight spline created in ORTHO mode.

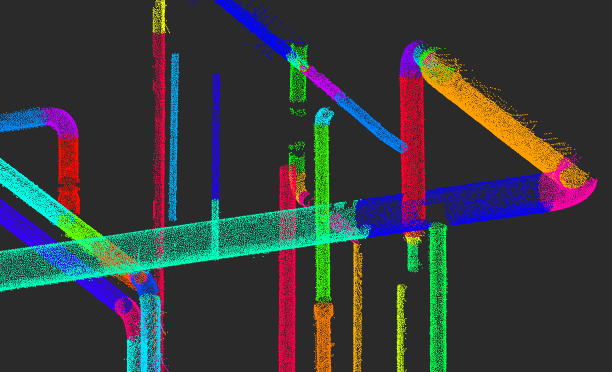

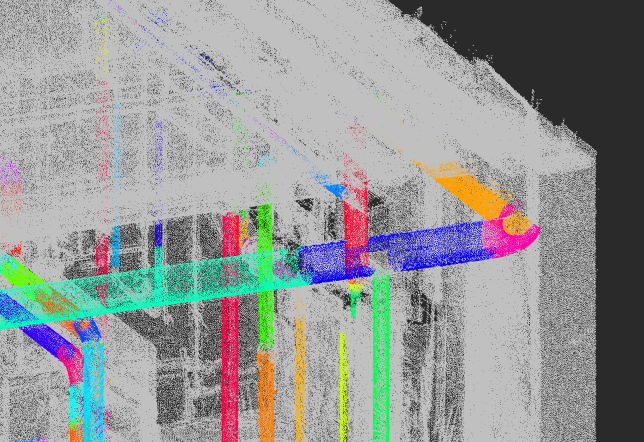

Point cloud storage has been changed. If there is insufficient RAM, the point cloud is not loaded into memory. Now all work and editing of the point cloud is performed from disk.
Automatic rebalancing of the point cloud between disk and memory.
Added system variables NPCWHOLEMEMORY and NPCMAXMEMORY to control the size of the portion of the cloud loaded into RAM.
Optimized point cloud storage by excluding the current color channel from the NPC file.

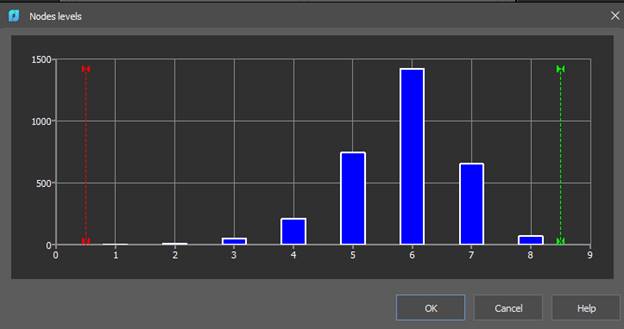

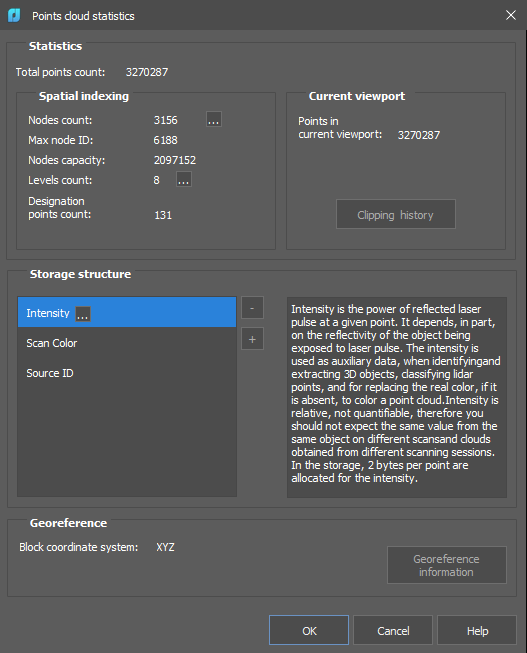

Improved the design of the Point Cloud Information (NPC_INFO) dialog.

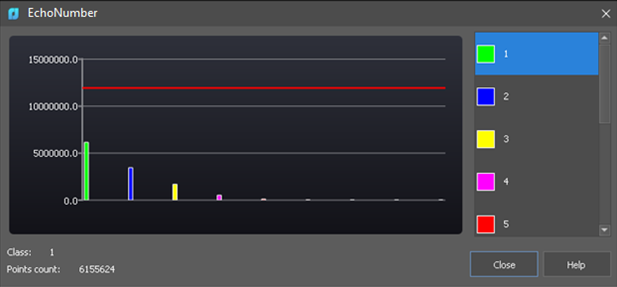

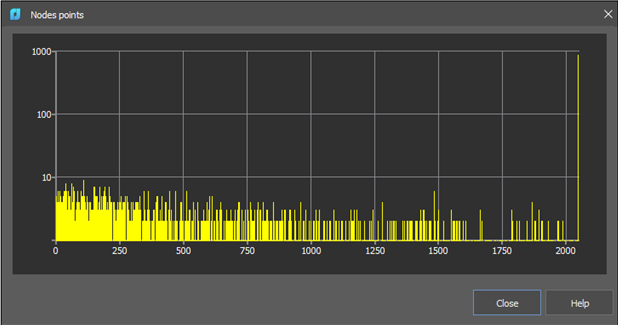

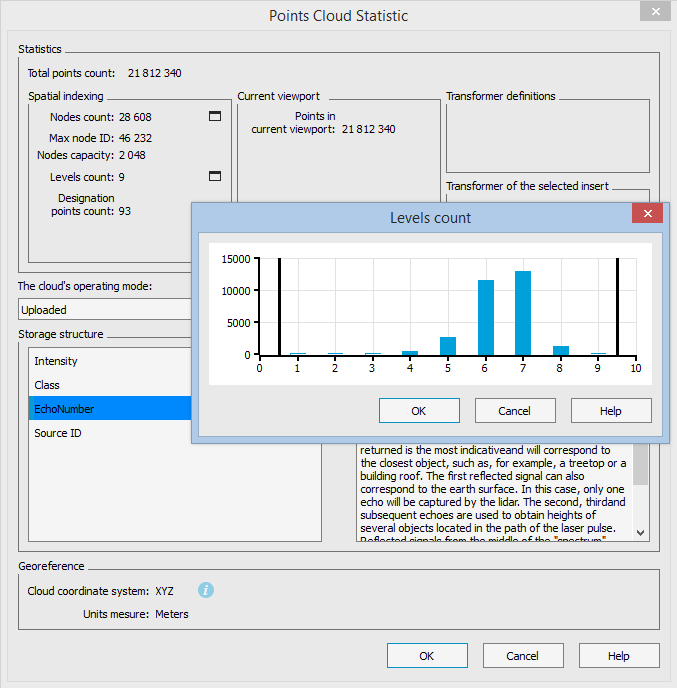

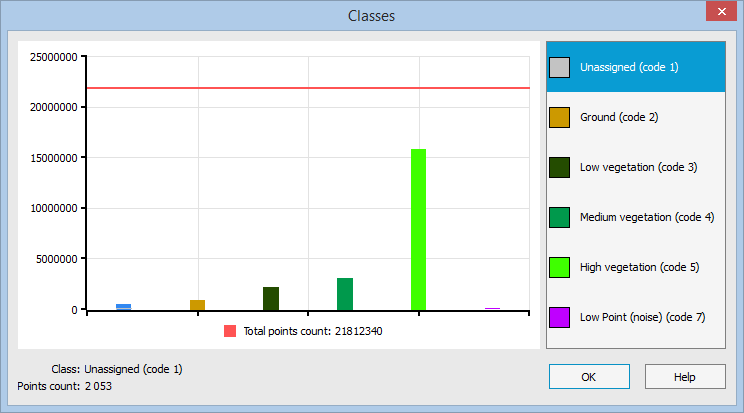

Improved the design of the histograms of classes and reflection numbers for the Point Cloud Information (NPC_INFO) dialog.

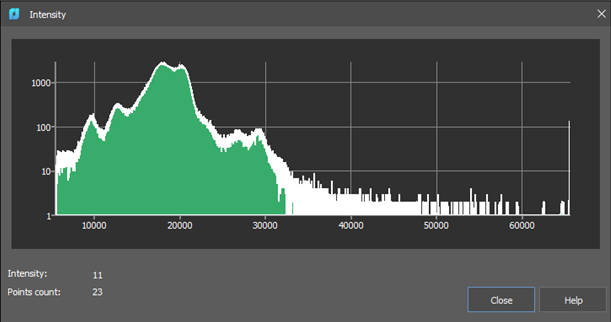

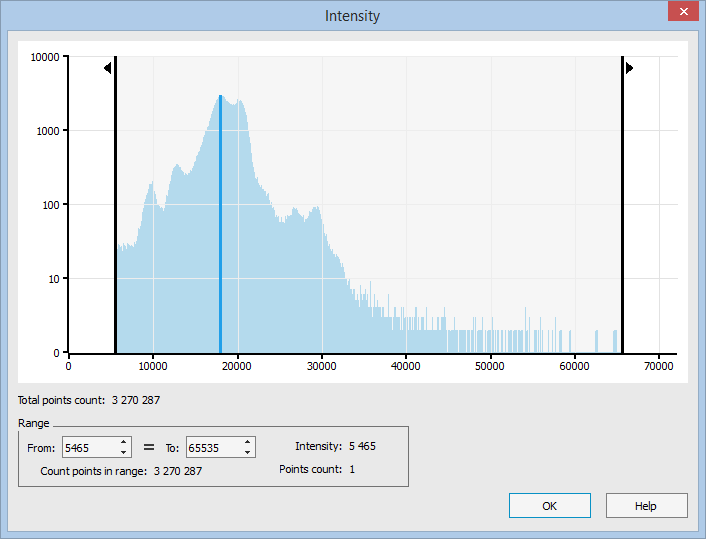

Improved the design of the Intensity histogram for the Point Cloud Information (NPC_INFO) dialog.

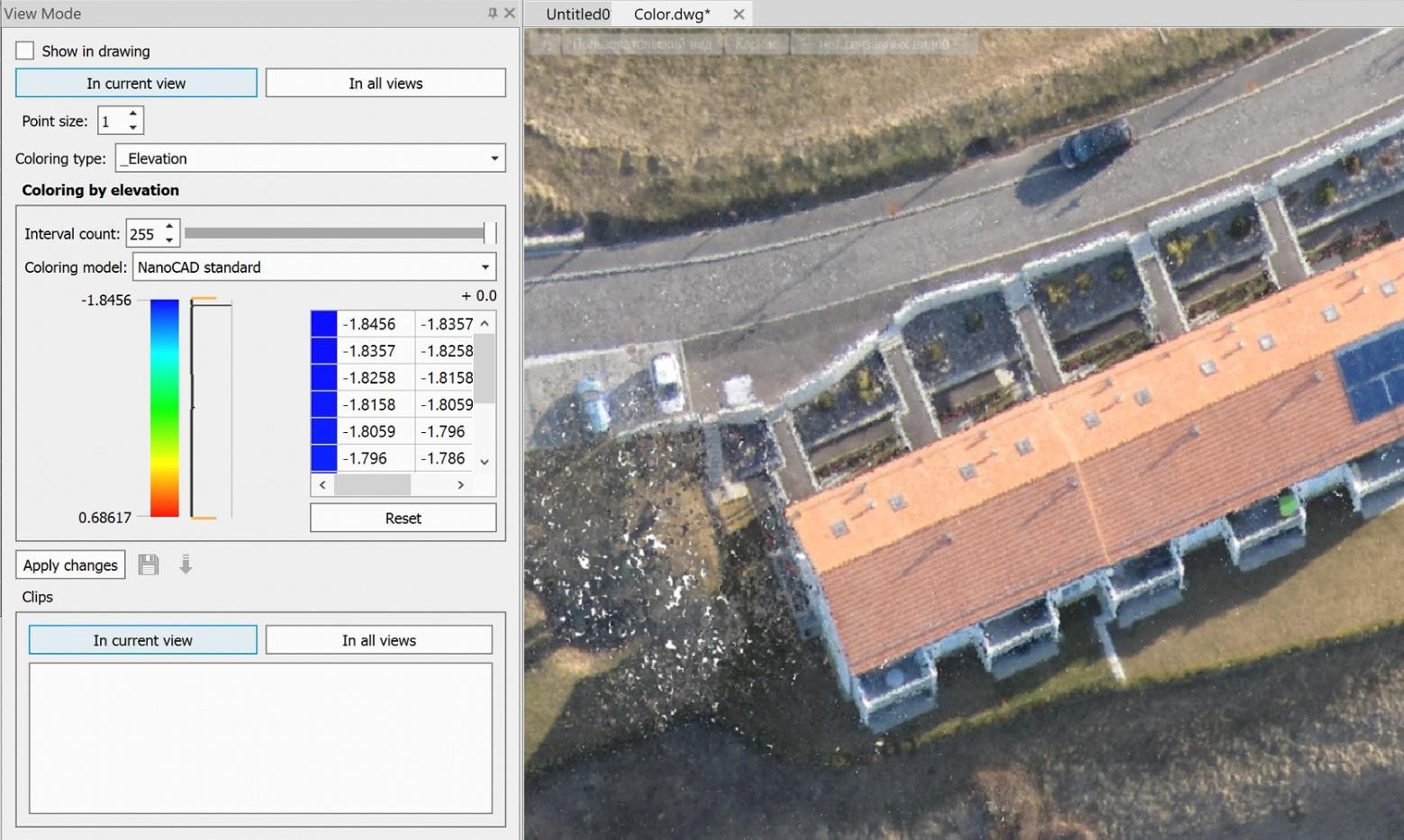

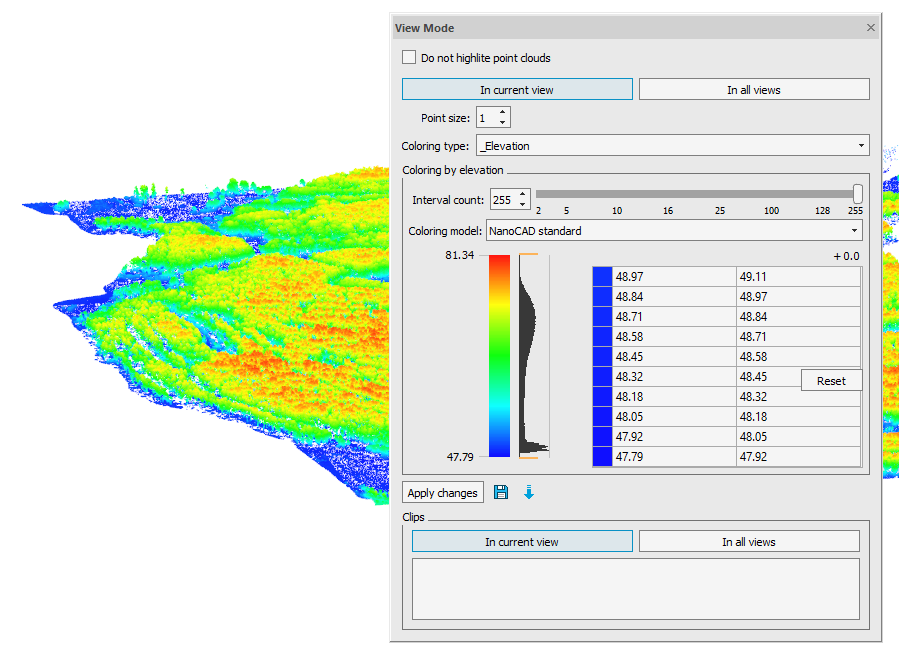

Improved the design of the View Mode functional bar when coloring the point cloud by Elevation, Intensity, Deviations, and Fractal Dimension.
Added explanatory tooltips to the buttons in the View Mode functional bar.
Improved implementation of coloring by Deviation and Fractal Dimension.

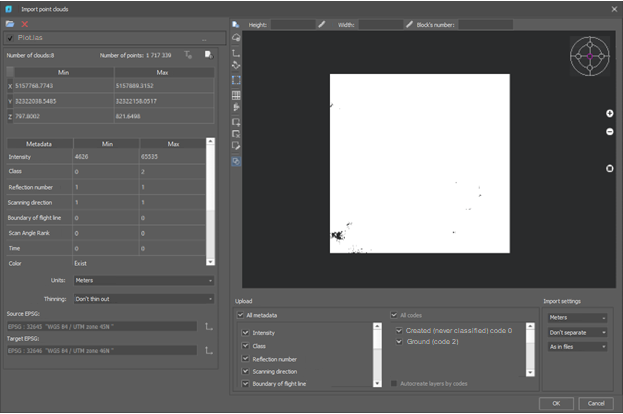

Improved the design of the Point Cloud Import (NPC_IMPORT) dialog.

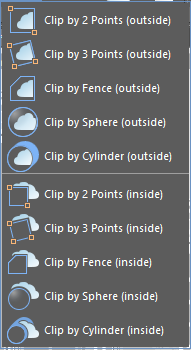

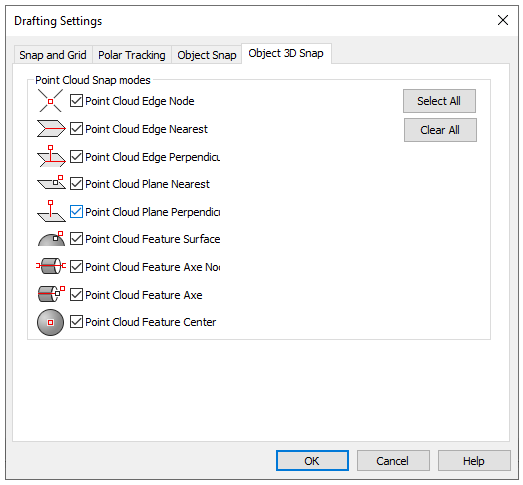

Automatic enabling snap to Node for NPC_CLIP_SPHERE, NPC_CLIP_SPHERE_INV commands.

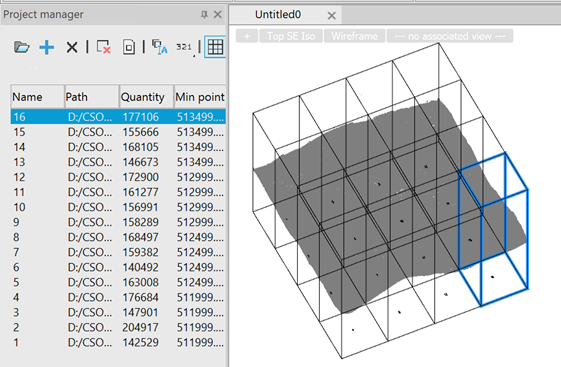

Improved functionality of the Project Manager panel (NPC_PROJECT_MANAGER). A scroll bar has been added.
Unfound clouds are now displayed in gray in the Properties panel.
Automatic rebalancing of the point cloud between disk and memory.
Added system variables NPCWHOLEMEMORY and NPCMAXMEMORY to control the size of the portion of the cloud loaded into RAM.
Optimized point cloud storage by excluding the current color channel from the NPC file.
Improved the design of the Point Cloud Information (NPC_INFO) dialog.
Improved the design of the histograms of classes and reflection numbers for the Point Cloud Information (NPC_INFO) dialog.
Improved the design of the Intensity histogram for the Point Cloud Information (NPC_INFO) dialog.
Improved the design of the View Mode functional bar when coloring the point cloud by Elevation, Intensity, Deviations, and Fractal Dimension.
Added explanatory tooltips to the buttons in the View Mode functional bar.
Improved implementation of coloring by Deviation and Fractal Dimension.
Improved the design of the Point Cloud Import (NPC_IMPORT) dialog.

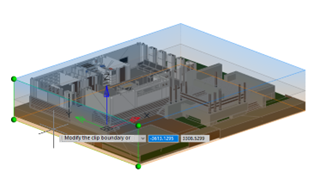

Automatic enabling snap to Node for NPC_CLIP_SPHERE, NPC_CLIP_SPHERE_INV commands.
Improved functionality of the Project Manager panel (NPC_PROJECT_MANAGER). A scroll bar has been added.
Unfound clouds are now displayed in gray in the Properties panel.
Fixed a bug where the NPC_CROP_FROM_VIEW and NPC_EXTRACT_FROM_VIEW functions incorrectly processed cropping of visible clouds when the Use All Clouds in View option was selected.
When exporting to LAS using the NPC_EXPORT command, a warning about data loss was added for classes with codes higher than 31.
Histogram colors have been changed.

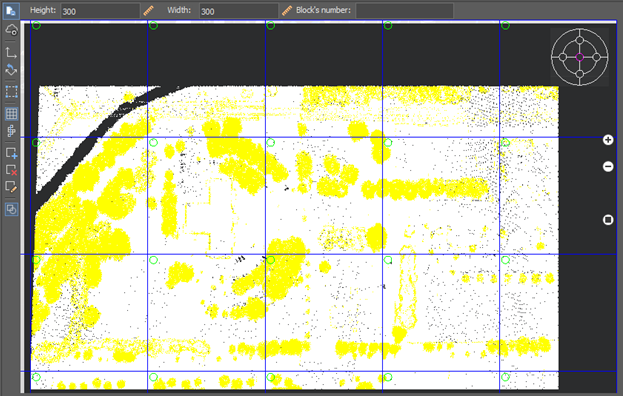

The NPC_SECT_ command has been added, allowing dynamic adjustment of the section depth and movement step in an existing section without re-creating it.
The NPC_VIEWMODE interface for creating and editing attribute crops has been added to the visualization panel.
Incorrect positioning of numbers indicating the boundaries of the selected interval on the elevation gradient scale has been fixed in the NPC_VIEWMODE command.
The following changes have been made to the Misc section for point clouds:
Fixed an error where metachannel checkboxes remained enabled even when there was no data in these channels. Empty channels are now automatically disabled and marked with a warning icon during import.
When exporting to LAS using the NPC_EXPORT command, a warning about data loss was added for classes with codes higher than 31.
Histogram colors have been changed.
The NPC_SECT_ command has been added, allowing dynamic adjustment of the section depth and movement step in an existing section without re-creating it.
The NPC_VIEWMODE interface for creating and editing attribute crops has been added to the visualization panel.
Incorrect positioning of numbers indicating the boundaries of the selected interval on the elevation gradient scale has been fixed in the NPC_VIEWMODE command.
The following changes have been made to the Misc section for point clouds:
- The Frozen status has been moved from the modes to a separate setting with a checkbox.
- The Transformation status has been converted to a Transformation locked checkbox for more intuitive operation.

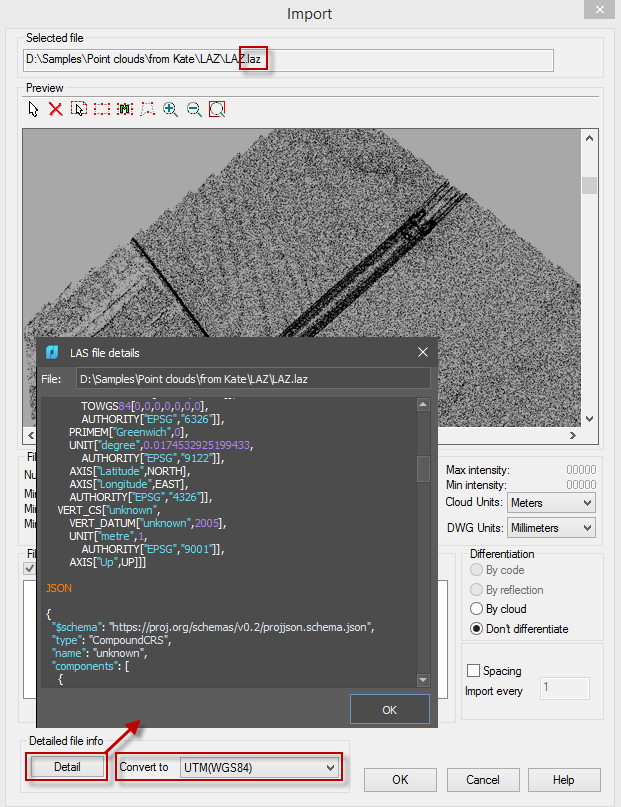

Point Cloud Import
Fixed a preview window error when importing point clouds with different numerical orders.Fixed an error where metachannel checkboxes remained enabled even when there was no data in these channels. Empty channels are now automatically disabled and marked with a warning icon during import.
Version 25

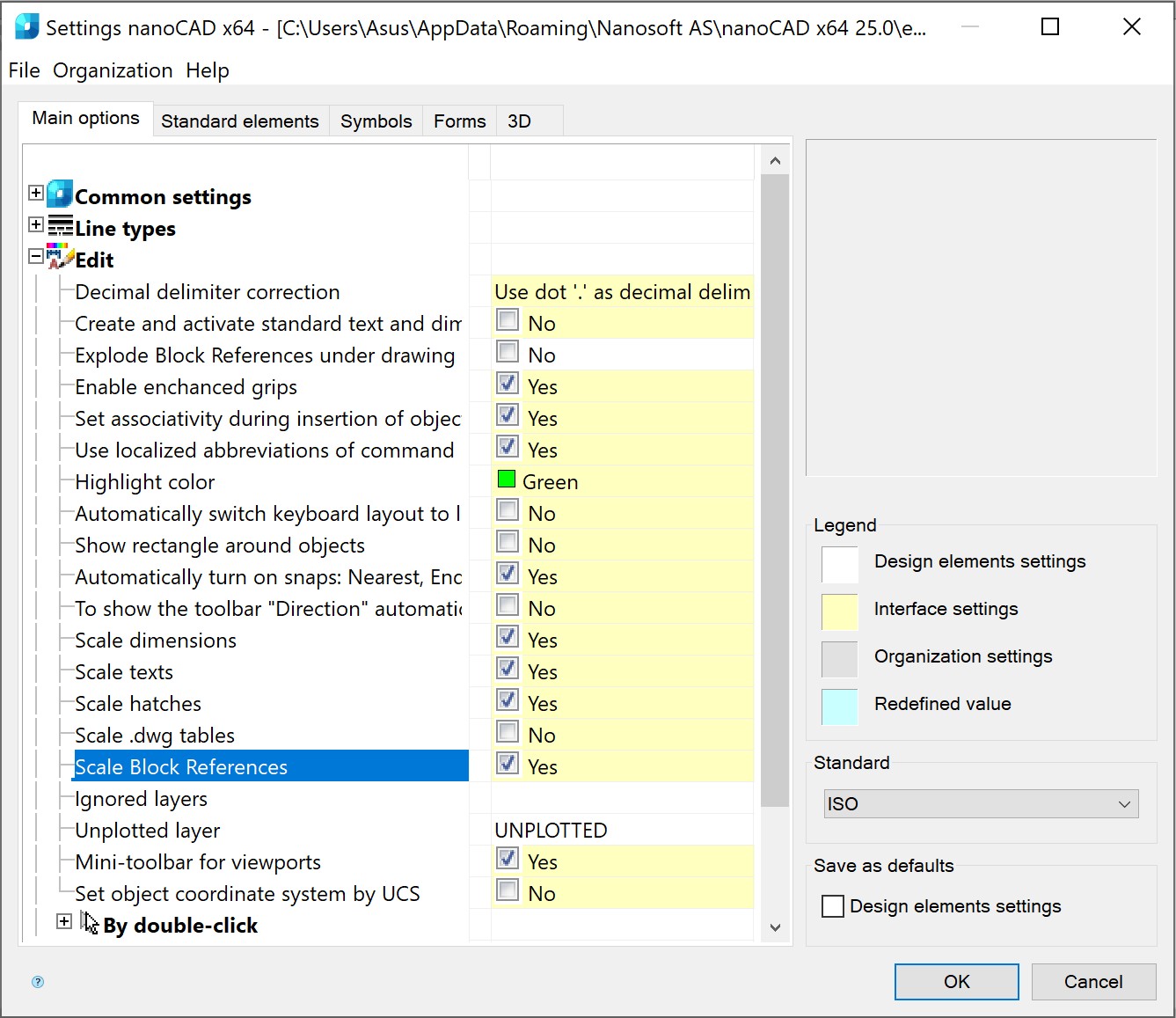

Un nouveau paramètre, «Échelle de référence des blocs » (PARAMÈTRES – onglet Options principales – section Édition ), permet d'activer ou de désactiver la mise à l'échelle des blocs. L’option est activée par défaut, le bloc est mis à l’échelle lorsque l’échelle des symboles change.

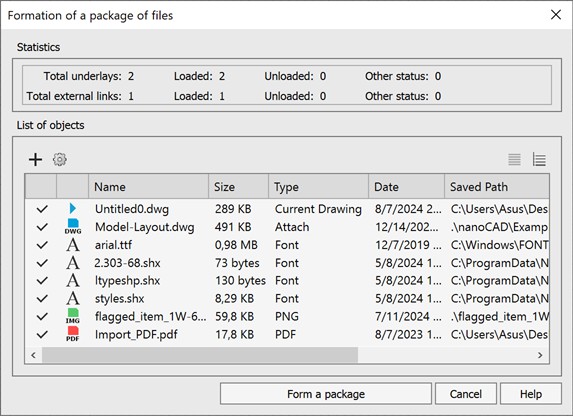

L'interface de la boîte de dialogue «Création d'un paquet de fichiers» (ETRANSMIT) a été mise à jour et son fonctionnement optimisé. Les icônes des types de fichiers ont été modifiées et il est désormais possible de sélectionner plusieurs fichiers à l'aide des touches Maj et Ctrl.

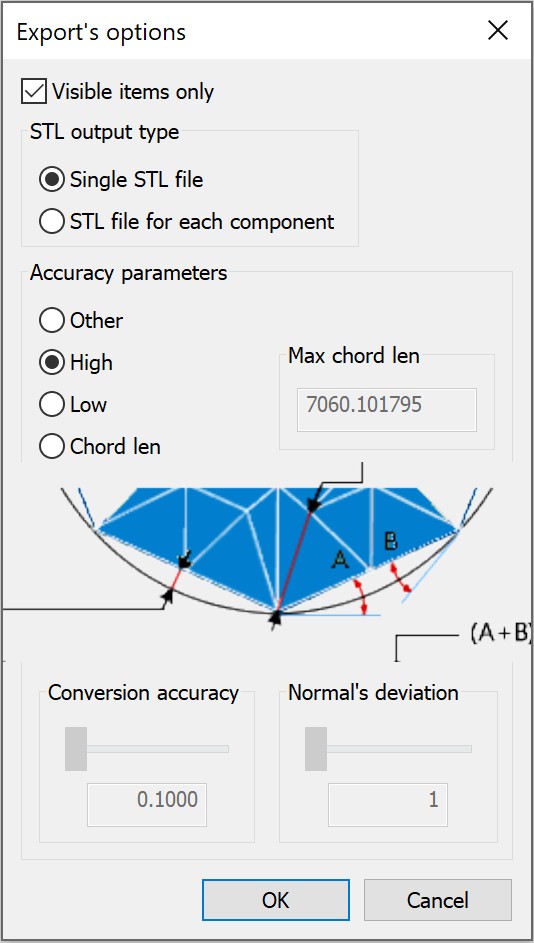

La possibilité de définir l'exactitude de l’exportation (EXPORT) au format STL (*.stl) a été ajoutée en spécifiant la distance maximale autorisée entre les points voisins (Longueur maximale de la corde).
Pour une utilisation plus intuitive, les icônes des fichiers inutilisés dans la barre d'outils fonctionnelle «Références externes» (EXTERNAL REFERENCES) ont été modifiées
. Une nouvelle commande «Cote contrainte» (DCAUTO) a été ajoutée pour insérer des Cotes paramétriques en une seule commande (similaire à MDIM). Cette commande ne peut fonctionner qu’en mode d’édition d’esquisse.

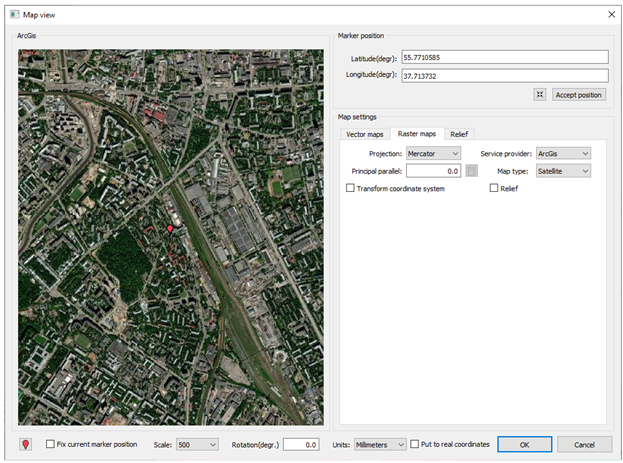

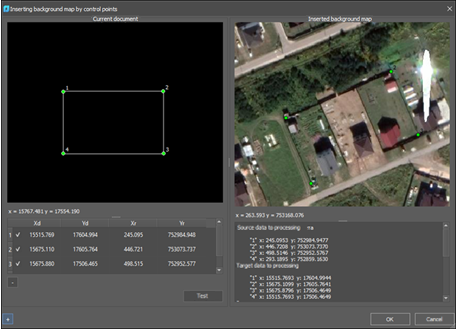

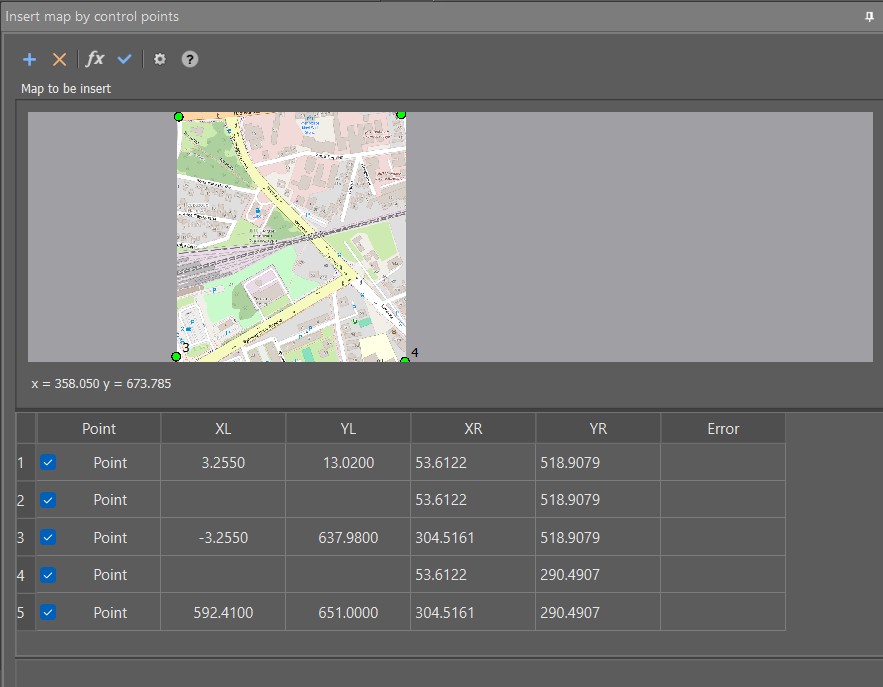

La barre d'outils «Insérer une carte par points de contrôle» permet d'insérer une couche raster sous-jacente à l'aide de points de contrôle. Vous pouvez ouvrir la barre d'outils en ouvrant la boîte de dialogue Superposition de carte (MAPVIEW) : dans l'onglet Cartes raster, sélectionnez les paramètres souhaités, cochez la case Par points de contrôle en bas de la boîte de dialogue, puis cliquez sur le bouton OK.
L'interface de la boîte de dialogue «Création d'un paquet de fichiers» (ETRANSMIT) a été mise à jour et son fonctionnement optimisé. Les icônes des types de fichiers ont été modifiées et il est désormais possible de sélectionner plusieurs fichiers à l'aide des touches Maj et Ctrl.
La possibilité de définir l'exactitude de l’exportation (EXPORT) au format STL (*.stl) a été ajoutée en spécifiant la distance maximale autorisée entre les points voisins (Longueur maximale de la corde).
Pour une utilisation plus intuitive, les icônes des fichiers inutilisés dans la barre d'outils fonctionnelle «Références externes» (EXTERNAL REFERENCES) ont été modifiées
. Une nouvelle commande «Cote contrainte» (DCAUTO) a été ajoutée pour insérer des Cotes paramétriques en une seule commande (similaire à MDIM). Cette commande ne peut fonctionner qu’en mode d’édition d’esquisse.
La barre d'outils «Insérer une carte par points de contrôle» permet d'insérer une couche raster sous-jacente à l'aide de points de contrôle. Vous pouvez ouvrir la barre d'outils en ouvrant la boîte de dialogue Superposition de carte (MAPVIEW) : dans l'onglet Cartes raster, sélectionnez les paramètres souhaités, cochez la case Par points de contrôle en bas de la boîte de dialogue, puis cliquez sur le bouton OK.

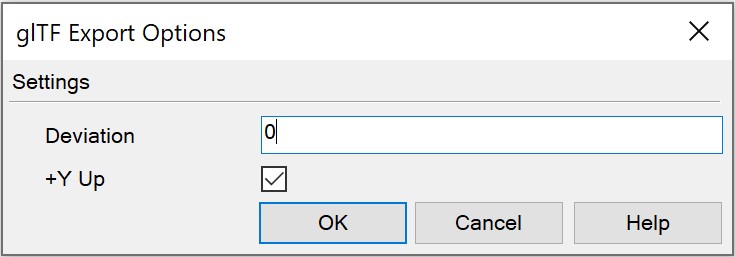

Les formats GLB et GLTF ont été ajoutés à la commande Exporter (EXPORT). Ces formats de scènes et de modèles 3D présentent les avantages principaux suivants : petites tailles de fichiers, chargement et traitement rapides, représentation complète de la scène tridimensionnelle.
Il est désormais possible de spécifier les paramètres de rotation sur l'axe Y (vers le haut) pour exporter les fichiers GLB et GLTF.
Il est désormais possible de spécifier les paramètres de rotation sur l'axe Y (vers le haut) pour exporter les fichiers GLB et GLTF.

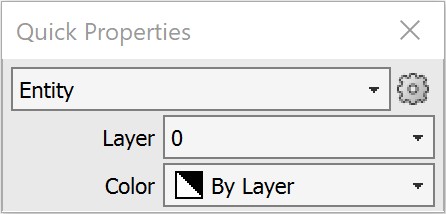

Une mini-barre flottante «Propriétés rapides» (QUICKPROPERTIES) a été implémentée pour une interaction plus conviviale avec l'interface.

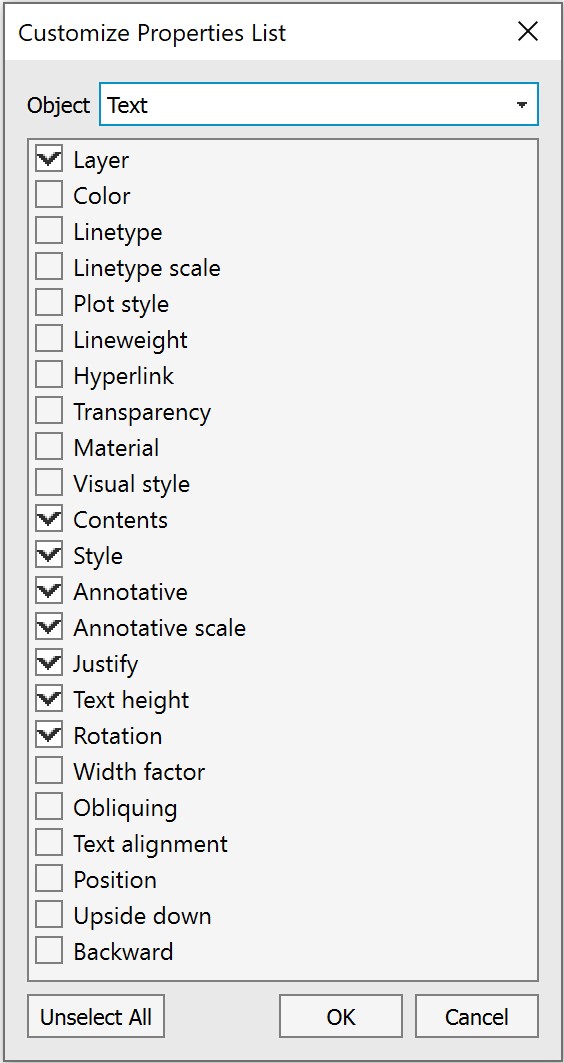

En cliquant sur le bouton
«Paramètres», la boîte de dialogue «Personnaliser la liste des propriétés» s'affiche, en permettant de spécifier les propriétés de chaque type d'objet à afficher dans la barre flottante.
En cliquant sur le bouton
«Paramètres», la boîte de dialogue «Personnaliser la liste des propriétés» s'affiche, en permettant de spécifier les propriétés de chaque type d'objet à afficher dans la barre flottante.

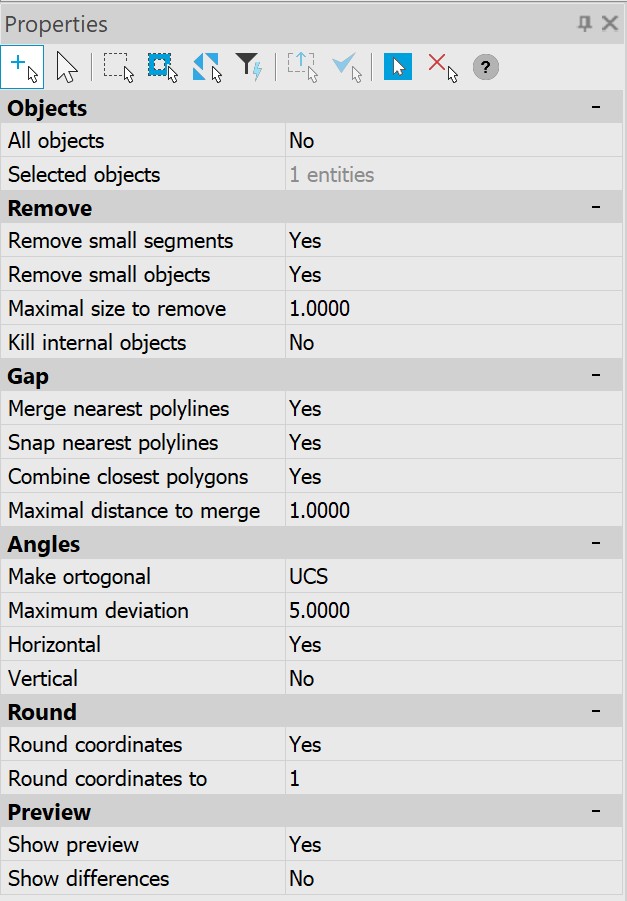

Une nouvelle commande «Correction vectorielle» (AUTOVC) a également été implémentée. Cette commande permet de corriger les écarts géométriques survenus lors de la construction ou suite à une vectorisation (tracé) automatique ou semi-automatique pour les objets suivants :
La correction automatique vous permet de :
- ligne
- polyligne
- arc
- cercle
La correction automatique vous permet de :
- supprimer les objets plus petits que la taille spécifiée
- rétablir les contacts entre les objets
- « coller » des fragments en un seul objet
- aligner les lignes selon les directions standard (SCU, Ortho-grille), si leurs écarts ne dépassent pas la valeur spécifiée par l'utilisateur
- modifier l'ordre d'arrondi des coordonnées des objets de dessin
Lorsque des erreurs critiques se produisent dans le programme, la possibilité de collecter automatiquement des données contenant des statistiques et la chronologie des événements a été ajoutée à l’aide de la commande ReportProblem.
La commande crée un dossier en spécifiant l’heure et forme un paquet de fichiers pour effectuer le transfert dans celui-ci. Après cela, l’utilisateur est invité dans la boîte de dialogue à ajouter ou à supprimer des fichiers à envoyer. Il y a donc deux options : vous pouvez générer un rapport sous forme d'archive ZIP à enregistrer sur votre ordinateur (bouton «Enregistrer le rapport») ou l'envoyer par courrier électronique au format EML (bouton «Envoyer le rapport»).
La commande crée un dossier en spécifiant l’heure et forme un paquet de fichiers pour effectuer le transfert dans celui-ci. Après cela, l’utilisateur est invité dans la boîte de dialogue à ajouter ou à supprimer des fichiers à envoyer. Il y a donc deux options : vous pouvez générer un rapport sous forme d'archive ZIP à enregistrer sur votre ordinateur (bouton «Enregistrer le rapport») ou l'envoyer par courrier électronique au format EML (bouton «Envoyer le rapport»).

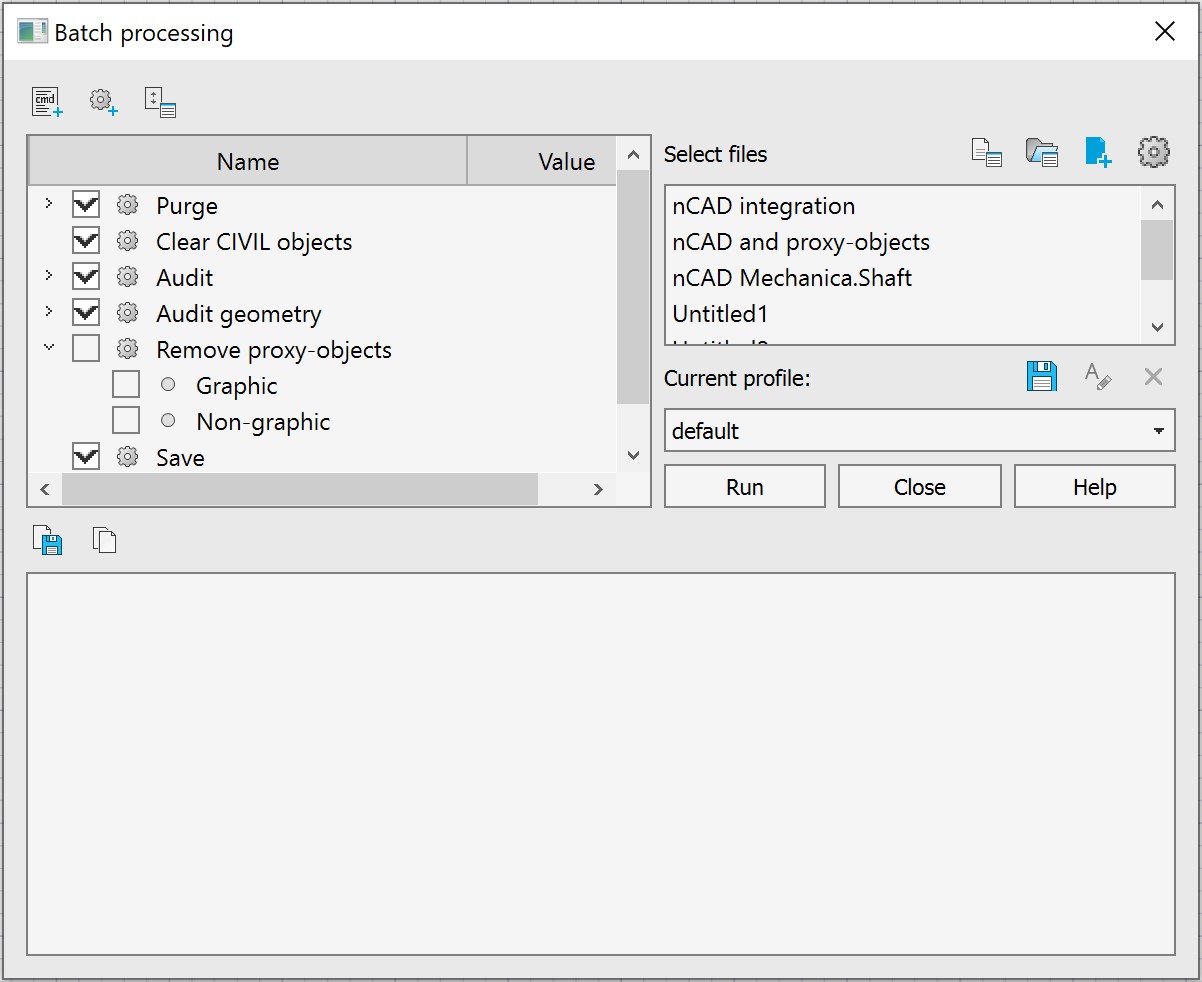

Dans l'utilitaire de Traitement par lots (BATCHPROCESS) du profil par défaut, une étape de traitement supplémentaire a été ajoutée : Supprimer des objets proxy (RMPROXY). Par défaut, l’option est désactivée. La commande vous permet de sélectionner le type d’objets proxy à supprimer (avec graphiques et/ou sans graphiques).

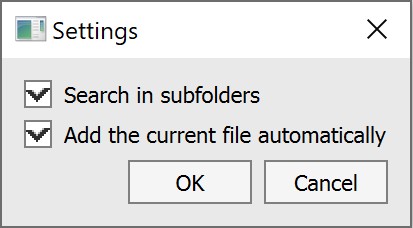

L'option «Ajouter automatiquement le fichier courant» a été ajoutée à la liste des fichiers sélectionnés pour le traitement par lots.
Par défaut, ce paramètre est activé et, lorsque vous exécutez la commande Traitement par lotst (BATCHPROCESSt), le dessin courant est automatiquement ajouté à la liste des fichiers sélectionnést.
Vous pouvez désormais ajouter à cette liste des Fichiers sélectionnést non seulement les fichiers DWGt (format de dessin), mais aussi les fichiers DWTt (format de gabarit).
L'option «Ajouter automatiquement le fichier courant» a été ajoutée à la liste des fichiers sélectionnés pour le traitement par lots.
Par défaut, ce paramètre est activé et, lorsque vous exécutez la commande Traitement par lotst (BATCHPROCESSt), le dessin courant est automatiquement ajouté à la liste des fichiers sélectionnést.
Vous pouvez désormais ajouter à cette liste des Fichiers sélectionnést non seulement les fichiers DWGt (format de dessin), mais aussi les fichiers DWTt (format de gabarit).

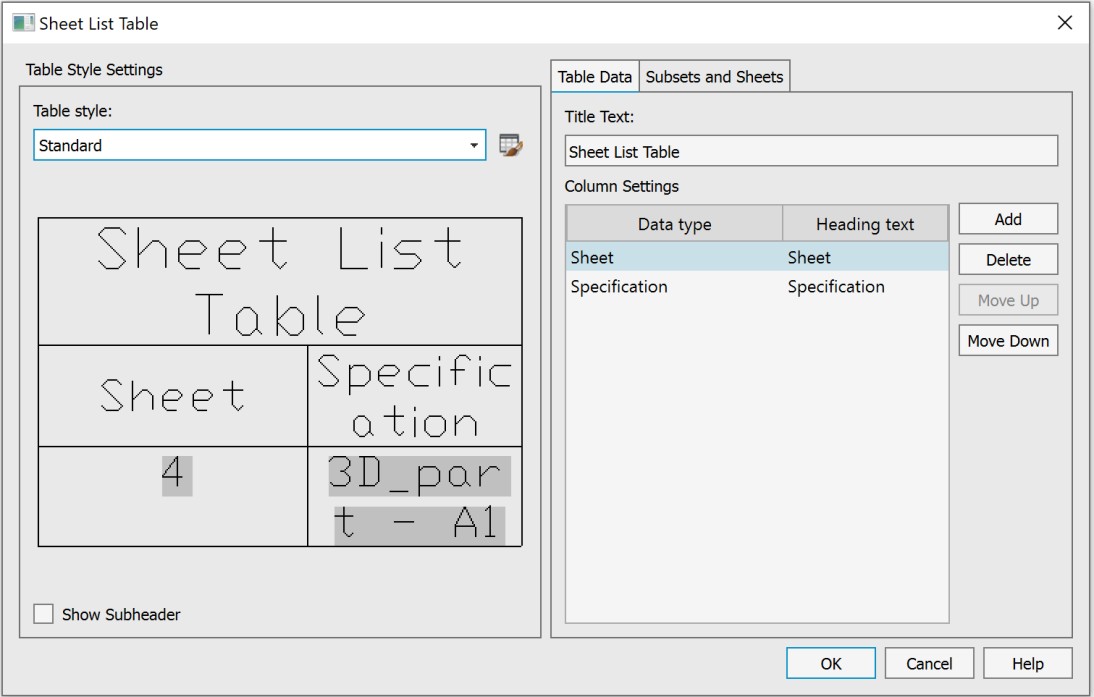

Une boîte de dialogue a été ajoutée pour configurer le tableau de la liste des feuilles dans lequel vous pouvez spécifier les paramètres suivants : style du tableau, texte du titre, données du tableau (paramètres des colonnes), et également spécifier un jeu de feuilles enregistré ou sélectionner les feuilles à inclure dans la liste.
L’associativité des fichiers au format DST a été ajoutée. Désormais, les fichiers de documentation s’ouvrent automatiquement dans nanoCAD et la barre d’outils Gestionnaire de jeux de feuilles (SHEETSET) se lance simultanément. Il est désormais possible de déplacer les feuilles au sein du jeu/groupe de documents par simple glisser-déposer dans la barre d’outils Gestionnaire de jeux de feuilles (SHEETSET). La facilité d'utilisation de la boîte de dialogue Renommer et renuméroter la feuille dans la barre d’outils Gestionnaire de jeux de feuilles (SHEETSET) a été améliorée grâce à la sélection automatique du champ Numéro. Dans l'onglet Listes de feuilles de la barre d’outils Gestionnaire de jeux de feuilles, un bouton de menu

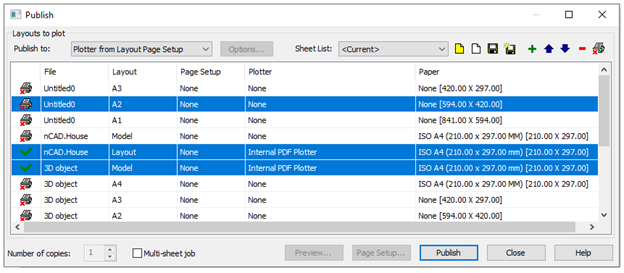

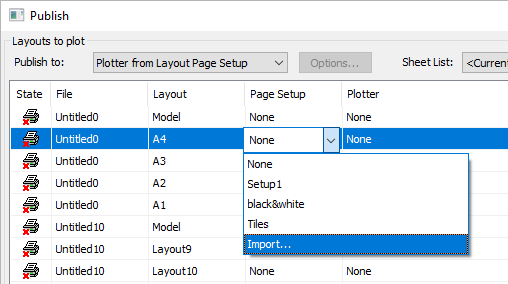

a été ajouté pour la publication des feuilles sélectionnées ou de l'ensemble du jeu de feuilles. Les options de sortie suivantes sont possibles :

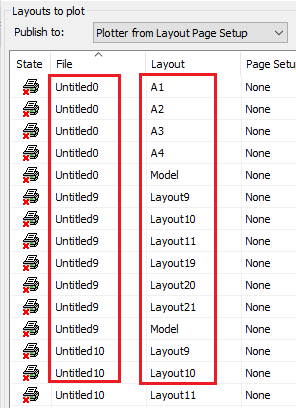

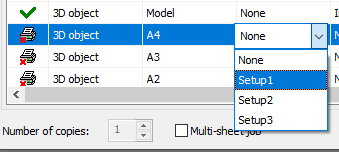

L'option de publication d'un ensemble de documents/groupe de feuilles/ensemble de feuilles/feuille est également disponible dans le menu contextuel de l'arborescence des Jeu de feuilles.

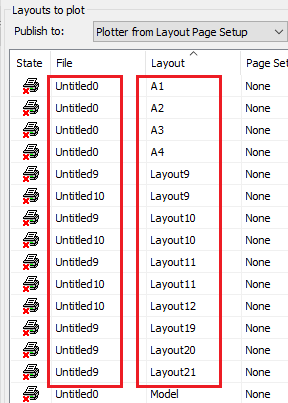

Un nom de fichier suggéré par défaut pour un document multi-feuilles lors du traçage correspond désormais au nom du jeu de documentation au lieu du nom de la première feuille.
L’associativité des fichiers au format DST a été ajoutée. Désormais, les fichiers de documentation s’ouvrent automatiquement dans nanoCAD et la barre d’outils Gestionnaire de jeux de feuilles (SHEETSET) se lance simultanément. Il est désormais possible de déplacer les feuilles au sein du jeu/groupe de documents par simple glisser-déposer dans la barre d’outils Gestionnaire de jeux de feuilles (SHEETSET). La facilité d'utilisation de la boîte de dialogue Renommer et renuméroter la feuille dans la barre d’outils Gestionnaire de jeux de feuilles (SHEETSET) a été améliorée grâce à la sélection automatique du champ Numéro. Dans l'onglet Listes de feuilles de la barre d’outils Gestionnaire de jeux de feuilles, un bouton de menu
a été ajouté pour la publication des feuilles sélectionnées ou de l'ensemble du jeu de feuilles. Les options de sortie suivantes sont possibles :- exporter au format PDF
- exporter au Traceur
- exporter au format DWF
- exporter au format DWFx
L'option de publication d'un ensemble de documents/groupe de feuilles/ensemble de feuilles/feuille est également disponible dans le menu contextuel de l'arborescence des Jeu de feuilles.
Un nom de fichier suggéré par défaut pour un document multi-feuilles lors du traçage correspond désormais au nom du jeu de documentation au lieu du nom de la première feuille.

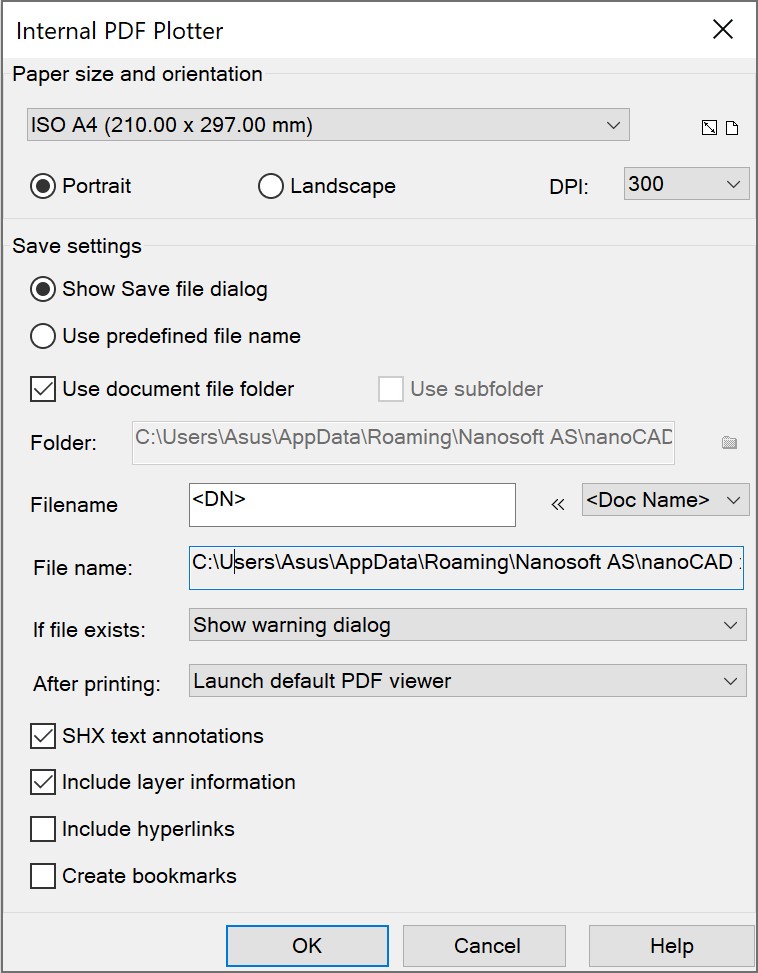

L'option «Créer des signets» a été ajoutée à la boîte de dialogue des paramètres d'impression au format PDF et du traceur PDF interne afin de créer des signets pour les feuilles et les vues nommées dans un fichier PDF.
L'option «Inclure les hyperliens» a été ajoutée aux boîtes de dialogue de configuration des traceurs DWFx internes, des traceurs DWF internes, des traceurs PDF internes et de l'impression au format PDF. Cette option convertit les liens hypertexte de document en liens hypertexte dans un fichier PDF.
Pour toutes les imprimantes internes, il est désormais possible d'enregistrer les paramètres du périphérique de traçage dans un fichier séparé avec l'extension PC3 afin de faciliter leur utilisation sur plusieurs ordinateurs.
L'option «Utiliser un sous-dossier » a également été ajoutée aux boîtes de dialogue de configuration de toutes les imprimantes internes. Elle permet de créer un répertoire supplémentaire portant le nom du format (DWFx, DWF, EMF, PDF ou Raster) et d'y enregistrer les fichiers. Cette option est disponible lorsque les modes «Utiliser un nom de fichier prédéfini » et «Utiliser le dossier du document » sont activés.

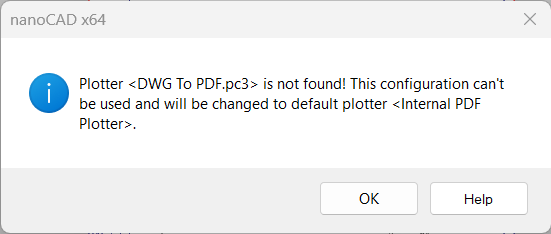

Le fichier de configuration du traceur PC3 peut désormais se trouver non seulement dans le dossier de configuration standard (C:\Users\Nom_utilisateur\AppData\Roaming\Nanosoft AS\nanoCAD x64 25\PlotConfigs), mais aussi dans le répertoire contenant le fichier DWG.
La recherche de traceurs réseau a été optimisée. Le temps de connexion aux traceurs réseau déconnectés ou inexistants a été réduit à quelques secondes.
Une nouvelle commande PARAMETERSCURLAYOUT ouvre la boîte de dialogue Mise en page pour configurer les paramètres de tracé de la feuille sélectionnée.
L'option «Inclure les hyperliens» a été ajoutée aux boîtes de dialogue de configuration des traceurs DWFx internes, des traceurs DWF internes, des traceurs PDF internes et de l'impression au format PDF. Cette option convertit les liens hypertexte de document en liens hypertexte dans un fichier PDF.
Pour toutes les imprimantes internes, il est désormais possible d'enregistrer les paramètres du périphérique de traçage dans un fichier séparé avec l'extension PC3 afin de faciliter leur utilisation sur plusieurs ordinateurs.
L'option «Utiliser un sous-dossier » a également été ajoutée aux boîtes de dialogue de configuration de toutes les imprimantes internes. Elle permet de créer un répertoire supplémentaire portant le nom du format (DWFx, DWF, EMF, PDF ou Raster) et d'y enregistrer les fichiers. Cette option est disponible lorsque les modes «Utiliser un nom de fichier prédéfini » et «Utiliser le dossier du document » sont activés.
Le fichier de configuration du traceur PC3 peut désormais se trouver non seulement dans le dossier de configuration standard (C:\Users\Nom_utilisateur\AppData\Roaming\Nanosoft AS\nanoCAD x64 25\PlotConfigs), mais aussi dans le répertoire contenant le fichier DWG.
La recherche de traceurs réseau a été optimisée. Le temps de connexion aux traceurs réseau déconnectés ou inexistants a été réduit à quelques secondes.
Une nouvelle commande PARAMETERSCURLAYOUT ouvre la boîte de dialogue Mise en page pour configurer les paramètres de tracé de la feuille sélectionnée.
Une nouvelle commande, «Recalculer tous les tableaux du dessin» (RECALCTABLES), a été ajoutée. La commande recalcule les données dans toutes les tables du dessin. Lors du recalcul, les verrous de recalcul automatique et les blocages de rapport sont ignorés. Les options «Actualiser les rapports» et «Recalculer» sont appliquées au cours du recalcul.
Il est désormais possible de charger des tableaux (TABLEAU) à partir de fichiers XLSX sans avoir besoin d'une suite bureautique préinstallée.

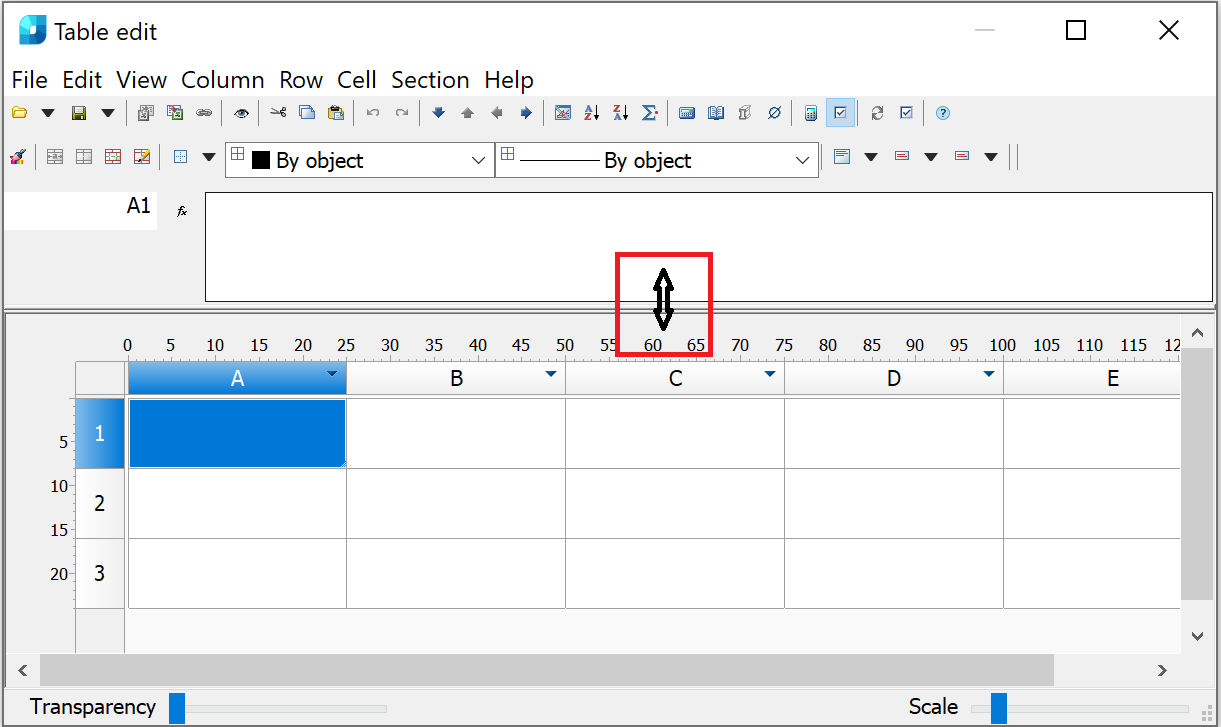

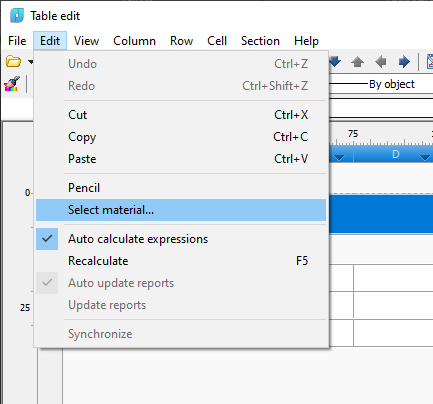

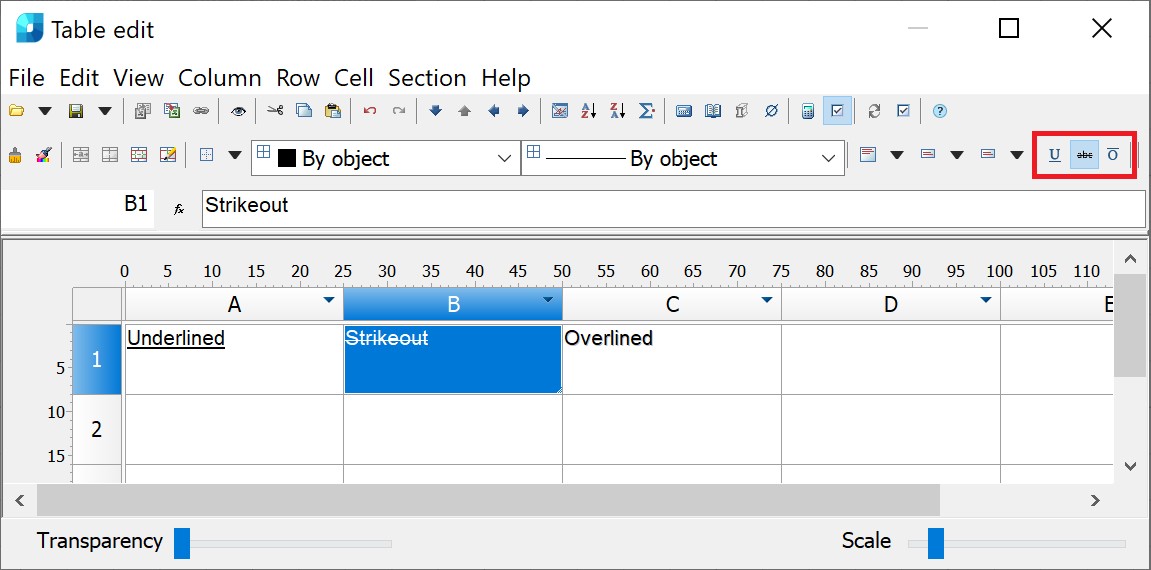

Dans nanoCAD Tables (TABLEAU), les boutons suivants, permettant la mise en forme du texte dans les cellules, ont été ajoutés à l'interface complète de l'éditeur : Souligner, Barré et Surligner. Vous pouvez ainsi modifier le texte de plusieurs cellules simultanément.
Il est désormais possible de charger des tableaux (TABLEAU) à partir de fichiers XLSX sans avoir besoin d'une suite bureautique préinstallée.
Dans nanoCAD Tables (TABLEAU), les boutons suivants, permettant la mise en forme du texte dans les cellules, ont été ajoutés à l'interface complète de l'éditeur : Souligner, Barré et Surligner. Vous pouvez ainsi modifier le texte de plusieurs cellules simultanément.
Une nouvelle variable système, MTEXTFIXED, a été ajoutée. Elle détermine l'affichage des objets texte difficiles à lire pendant l'édition (un texte petit, grand ou pivoté est considéré comme difficile à lire).
Les combinaisons de touches suivantes sont maintenant disponibles pour saisir des exposants et des indices dans le Texte multiligne (MTEXT) :
Les combinaisons suivantes sont désormais disponibles pour la mise en forme du texte sur une seule ligne (TEXTE) :
Pour tous les outils de création et de modification du Texte multiligne (MTEXT) et du Texte monoligne (TEXTE), la séquence et le nom des alignements de paragraphe ont été unifiés : Aligner à gauche, Centrer, Aligner à droite, Justifier, Distribuer.br>

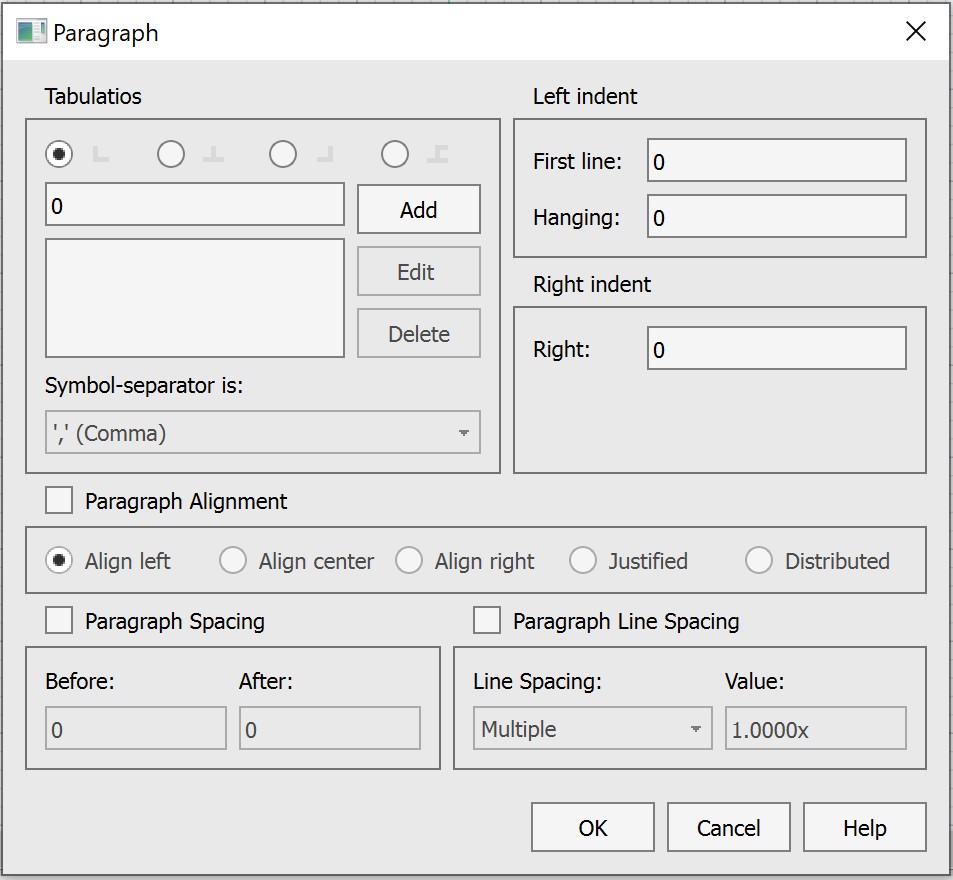

Les fonctionnalités de la boîte de dialogue Paragraphe, accessible depuis la barre Format du texte (MTEXT), ont été étendues :
Les paramètres suivants ont été ajoutés :
Les paramètres des intervalles avant et après un paragraphe et la définition de l’interligne dans un paragraphe ont été étendus.
Un message d’avertissement s’affiche lors de la saisie de valeurs incorrectes du coefficient de chevauchement dans la boîte de dialogue Masquer l’arrière-plan (BACKGROUNDMASK).
- MTEXTFIXED = 0 (ou 1) – le texte est affiché en fonction de la taille et de la rotation du dessin ;
- MTEXTFIXED = 2 (valeur par défaut) – le texte est affiché dans une taille pratique et dans le sens horizontal.
Les combinaisons de touches suivantes sont maintenant disponibles pour saisir des exposants et des indices dans le Texte multiligne (MTEXT) :
- exposant – CTRL + FLÈCHE VERS LE HAUT
- indice – CTRL + FLÈCHE VERS LE BAS
Les combinaisons suivantes sont désormais disponibles pour la mise en forme du texte sur une seule ligne (TEXTE) :
- texte barré – %%K ou CTRL + K
- texte souligné – %%U ou CTRL + U
- texte surligné – %%O ou CTRL + O
Pour tous les outils de création et de modification du Texte multiligne (MTEXT) et du Texte monoligne (TEXTE), la séquence et le nom des alignements de paragraphe ont été unifiés : Aligner à gauche, Centrer, Aligner à droite, Justifier, Distribuer.br>
Les fonctionnalités de la boîte de dialogue Paragraphe, accessible depuis la barre Format du texte (MTEXT), ont été étendues :
Les paramètres suivants ont été ajoutés :
- sélection du type de tabulation, nombre et position des tabulations, options et valeurs d’indentation
- alignement des paragraphes
Les paramètres des intervalles avant et après un paragraphe et la définition de l’interligne dans un paragraphe ont été étendus.
Un message d’avertissement s’affiche lors de la saisie de valeurs incorrectes du coefficient de chevauchement dans la boîte de dialogue Masquer l’arrière-plan (BACKGROUNDMASK).

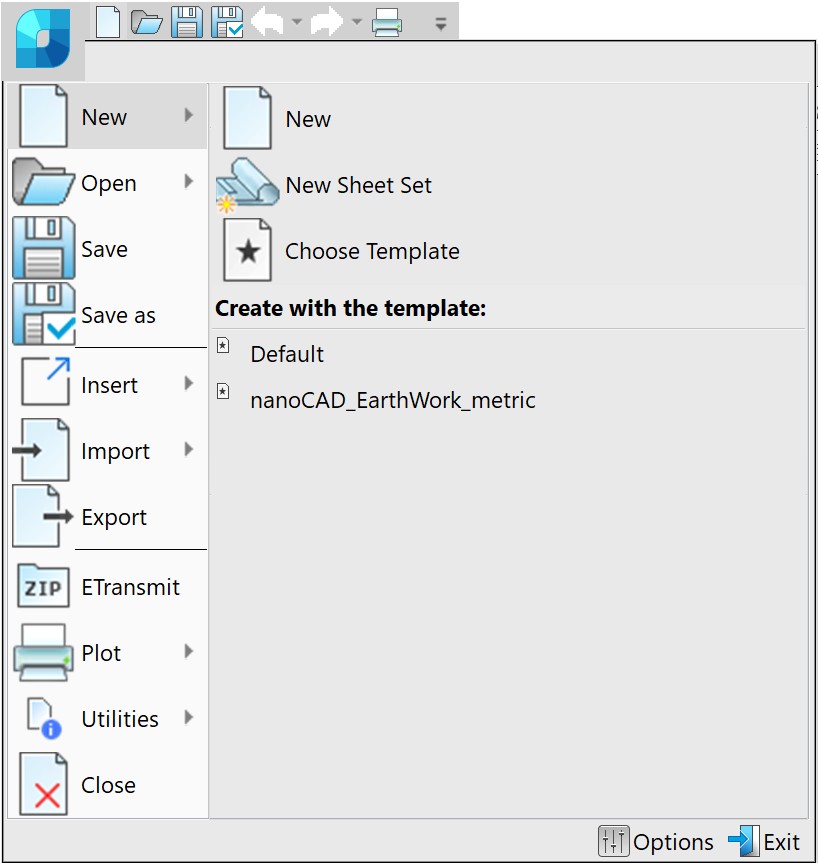

La possibilité de créer un document à partir d’un fichiers gabarit DWT spécifié a été ajoutée au bouton nanoCAD
.
La liste des gabarits proposés à la sélection dans le menu est limitée. Pour sélectionner un gabarit non présent dans la liste, ouvrez la boîte de dialogue Choisir un gabarit ou configurez la Liste des noms des gabarits dans la section Utilisation des gabarits de la boîte de dialogue Options (OPTIONS).

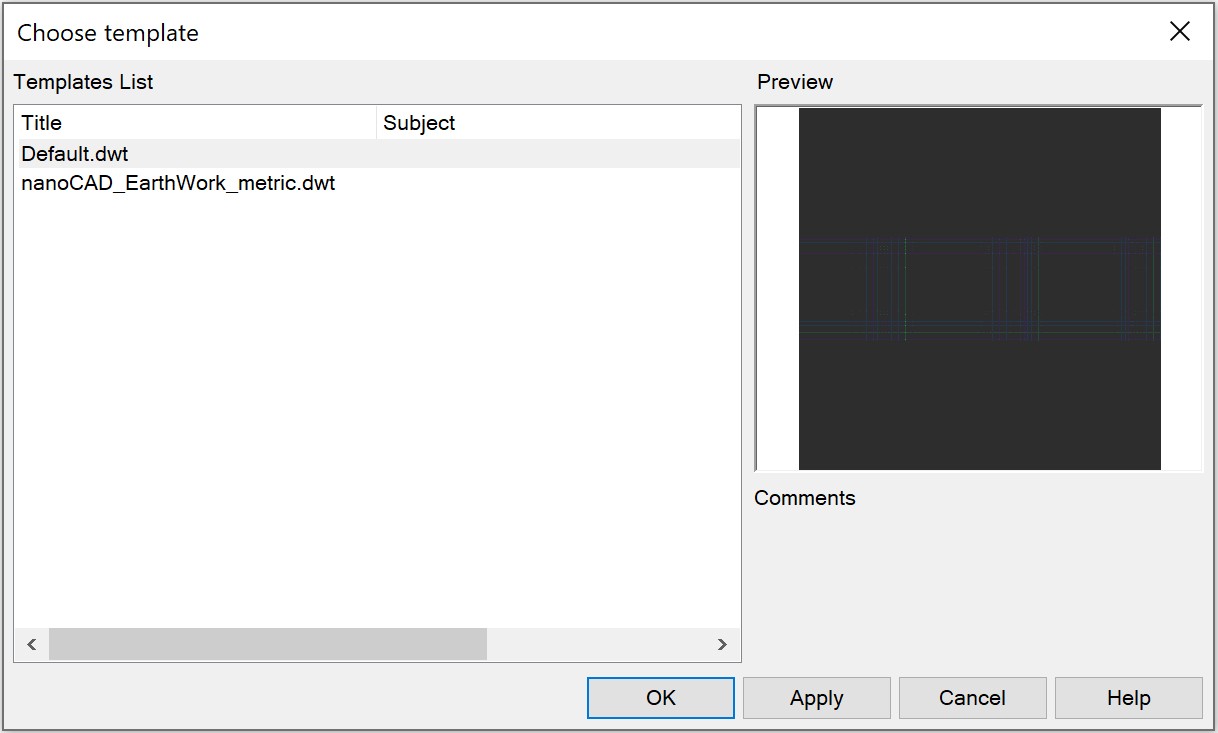

La commande
Choisir un gabarit(TEMPLATESDIA) ouvre la boîte de dialogue Choisir un gabarit affichant une liste de fichiers gabarits.
Vous pouvez ajouter ou supprimer un gabarit en sélectionnant la commande appropriée dans le menu contextuel. L’ordre des gabarits peut être modifié par simple glisser-déposer.
.
La liste des gabarits proposés à la sélection dans le menu est limitée. Pour sélectionner un gabarit non présent dans la liste, ouvrez la boîte de dialogue Choisir un gabarit ou configurez la Liste des noms des gabarits dans la section Utilisation des gabarits de la boîte de dialogue Options (OPTIONS).
La commande
Choisir un gabarit(TEMPLATESDIA) ouvre la boîte de dialogue Choisir un gabarit affichant une liste de fichiers gabarits.
Vous pouvez ajouter ou supprimer un gabarit en sélectionnant la commande appropriée dans le menu contextuel. L’ordre des gabarits peut être modifié par simple glisser-déposer.

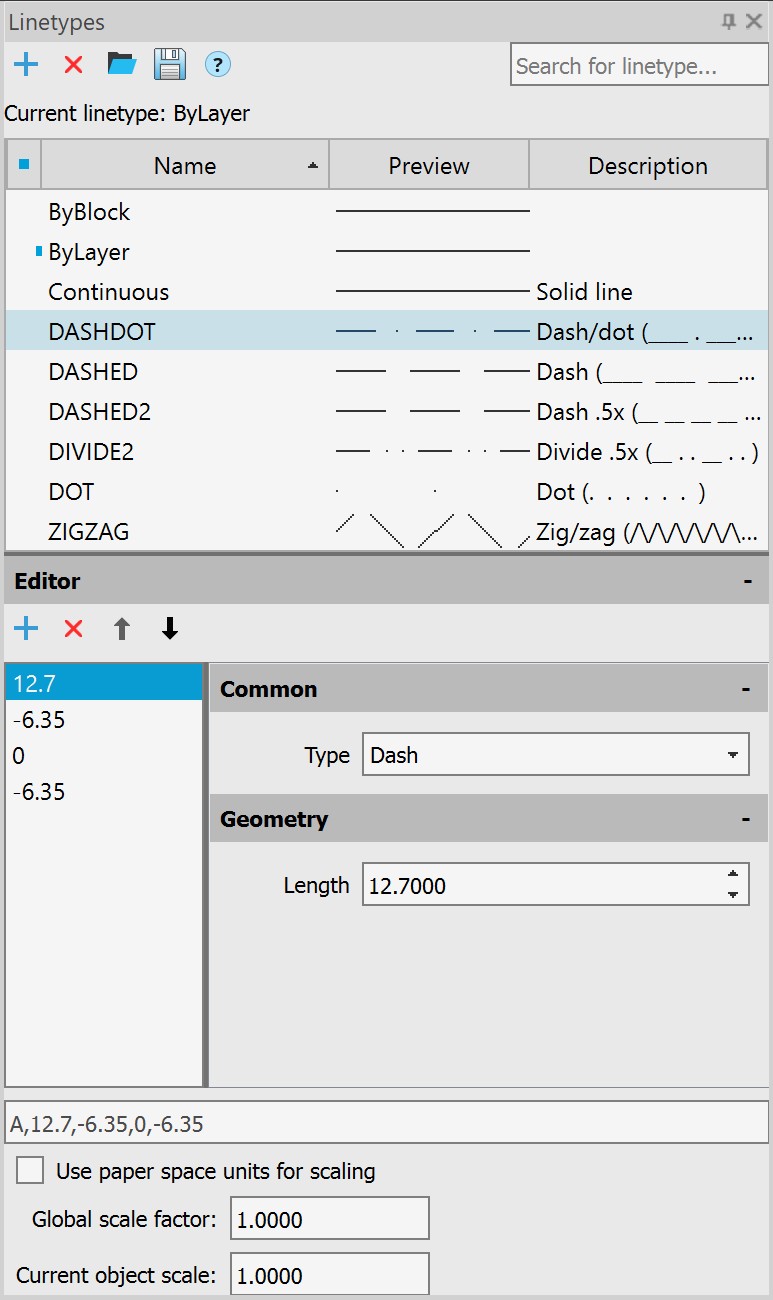

Les fonctionnalités de la boîte de dialogue classique Gestionnaire de types de lignes (STYLEEDITCMDCLASSIC) ont été améliorées et intégrées à la nouvelle barre d'outils
«Types de lignes» (STYLEEDITCMD). L’éditeur de type de ligne se trouve directement sur la barre d’outils et vous permet de modifier rapidement le type de ligne sélectionné ou d’en créer un nouveau.

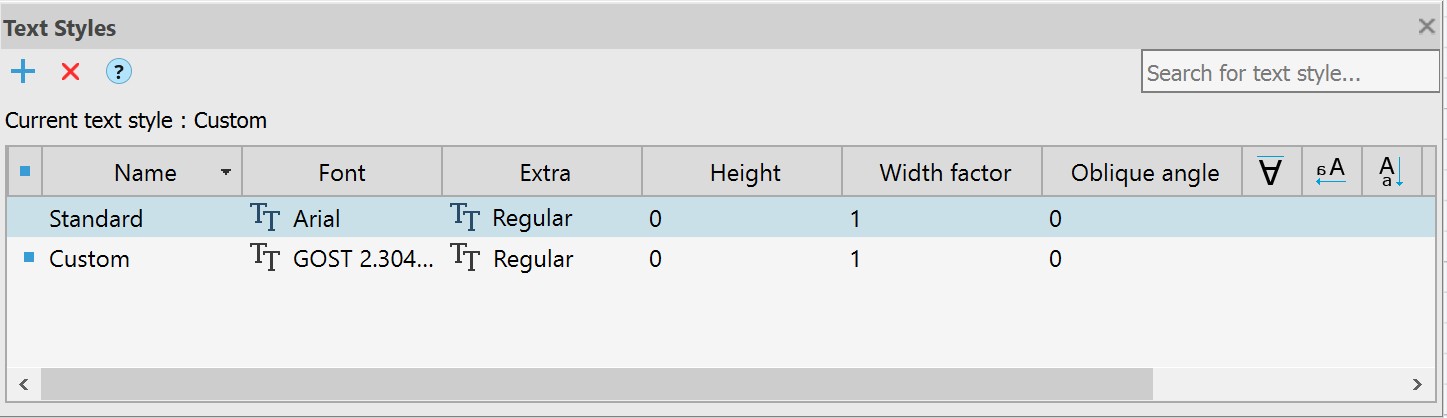

de texte classique (TEXTPROPSCMDCLASSIC) ont été améliorées et intégrées à la nouvelle barre d'outils «Styles de texte» (TEXTPROPSCMD).
«Types de lignes» (STYLEEDITCMD). L’éditeur de type de ligne se trouve directement sur la barre d’outils et vous permet de modifier rapidement le type de ligne sélectionné ou d’en créer un nouveau.
de texte classique (TEXTPROPSCMDCLASSIC) ont été améliorées et intégrées à la nouvelle barre d'outils «Styles de texte» (TEXTPROPSCMD).
Lors de la création d'un groupe dupliqué (un groupe contenant le même ensemble d'objets qu'un groupe existant dans le dessin) à l'aide des commandes GROUPE et -GROUPE, un message supplémentaire a été ajouté à la ligne de commande : « Un groupe contenant les mêmes objets existe déjà. Créer un nouveau groupe quand même ? »
Le menu contextuel pour créér un groupe (GROUP) a été optimisé. Les commandes du menu contextuel «Décomposer un groupe», «Ajouter au groupe» et «Supprimer du groupe» sont bloquées lors de la présélection de groupes existants et d'objets individuels.

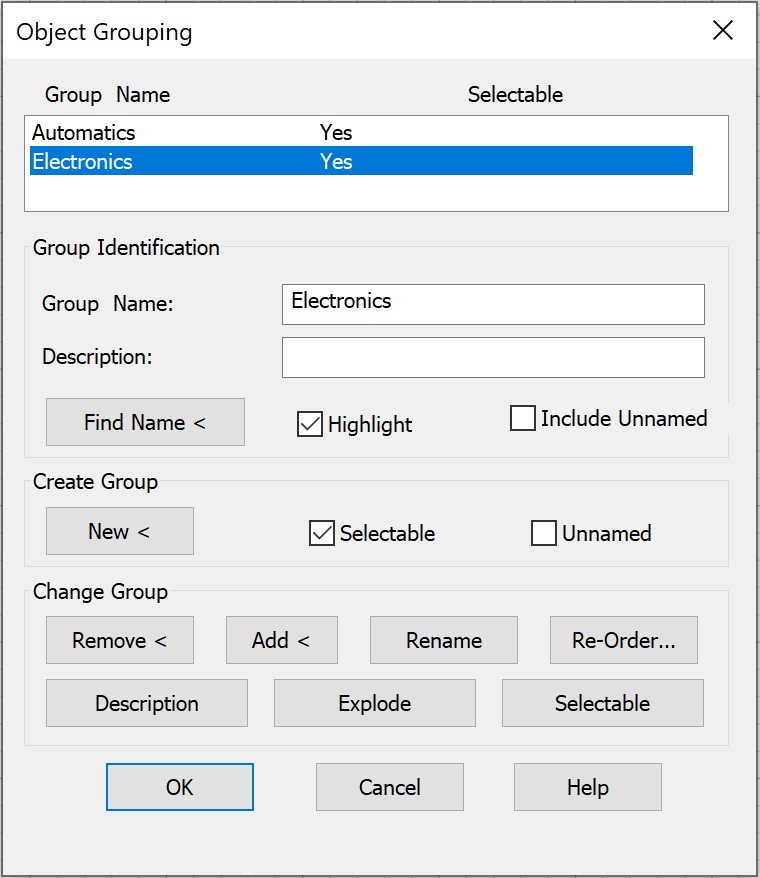

Dans la boîte de dialogue «Regroupement d'objets» (GROUPCMD), le mécanisme de mise en surbrillance des objets du groupe sélectionné à l'écran a été modifié. Désormais, la boîte de dialogue «Regroupement d'objets» ne se ferme plus. Lorsque l'option «Surligner» est activée, le groupe dont la ligne est sélectionnée dans la liste est mis en surbrillance sur l'écran.
Le menu contextuel pour créér un groupe (GROUP) a été optimisé. Les commandes du menu contextuel «Décomposer un groupe», «Ajouter au groupe» et «Supprimer du groupe» sont bloquées lors de la présélection de groupes existants et d'objets individuels.
Dans la boîte de dialogue «Regroupement d'objets» (GROUPCMD), le mécanisme de mise en surbrillance des objets du groupe sélectionné à l'écran a été modifié. Désormais, la boîte de dialogue «Regroupement d'objets» ne se ferme plus. Lorsque l'option «Surligner» est activée, le groupe dont la ligne est sélectionnée dans la liste est mis en surbrillance sur l'écran.
La boîte de dialogue «Propriétés du dessin» (DWGPROPS) a été mise à jour. La possibilité de modifier la taille de la boîte de dialogue, d’enregistrer la largeur des colonnes de la table des propriétés de l’utilisateur a été ajoutée et le composant visuel a été amélioré.

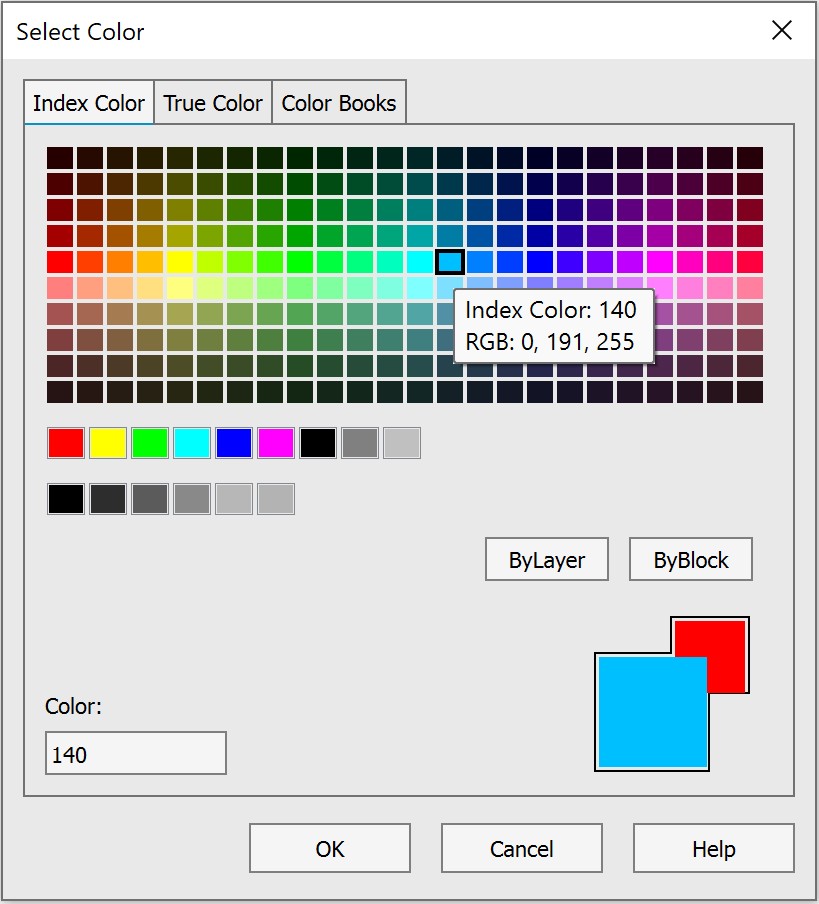

La boîte de dialogue «Sélectionner une couleur» (COULEUR) a été mise à jour. La fonction d’enregistrement de la position de la boîte de dialogue à l’écran a été configurée. Des options permettant de spécifier une couleur à partir d'un échantillon prélevé sur n'importe quel point sur l'écran (avec la pipette) et dans le modèle de couleurs HSV ont été ajoutées. Il est désormais possible de modifier le numéro de couleur dans l'onglet « Couleur réelle » à l'aide des flèches du clavier.

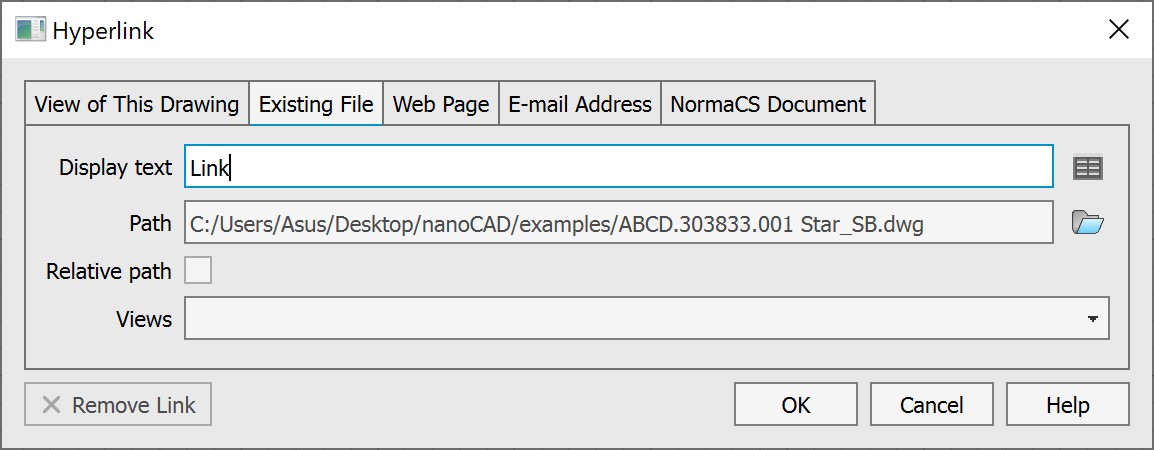

La boîte de dialogue «Lien hypertexte» (HYPERLINK) a été revue.

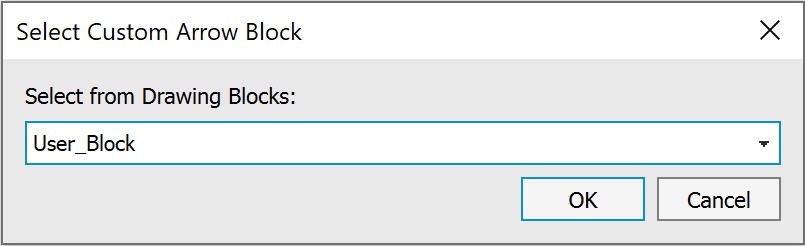

La boîte de dialogue «Sélectionner un bloc de flèche personnalisé» a été mise à jour.

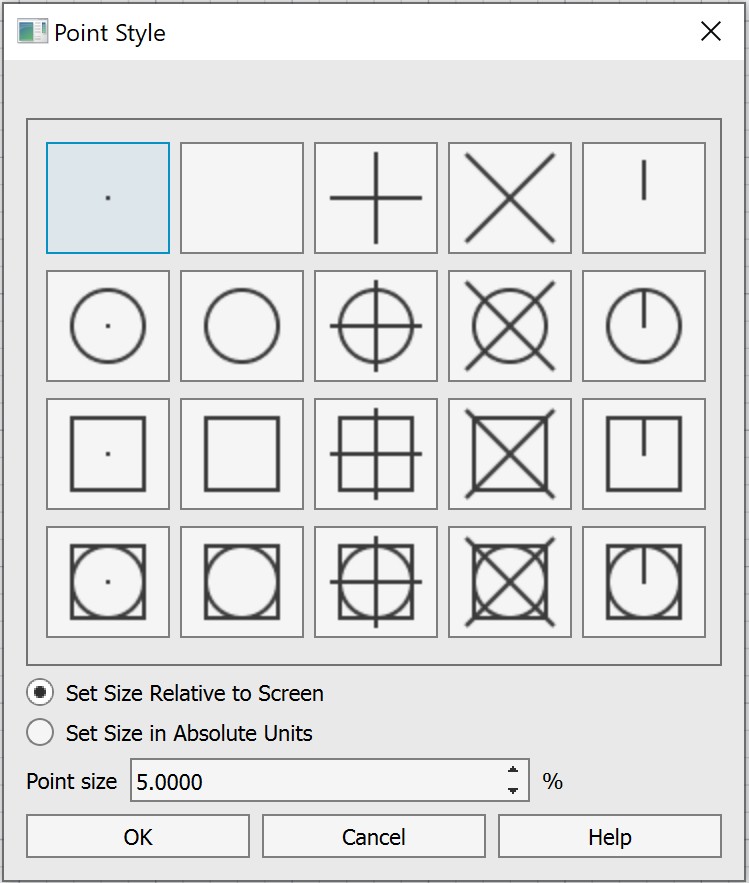

La boîte de dialogue «Style de point» a été mise à jour.
La boîte de dialogue «Sélectionner une couleur» (COULEUR) a été mise à jour. La fonction d’enregistrement de la position de la boîte de dialogue à l’écran a été configurée. Des options permettant de spécifier une couleur à partir d'un échantillon prélevé sur n'importe quel point sur l'écran (avec la pipette) et dans le modèle de couleurs HSV ont été ajoutées. Il est désormais possible de modifier le numéro de couleur dans l'onglet « Couleur réelle » à l'aide des flèches du clavier.
La boîte de dialogue «Lien hypertexte» (HYPERLINK) a été revue.
La boîte de dialogue «Sélectionner un bloc de flèche personnalisé» a été mise à jour.
La boîte de dialogue «Style de point» a été mise à jour.
Une nouvelle commande «Remplacer un bloc par un autre» (BLOCKREPLACE) a été ajoutée. Elle permet de remplacer tous les blocs sélectionnés par un seul bloc spécifié. Les objets à remplacer peuvent être présélectionnés ou spécifiés en réponse à une invite de ligne de commande.

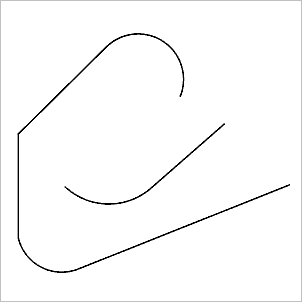

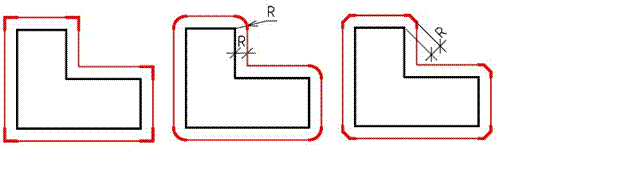

Une nouvelle variable système «OFFSETGAPTYPE» a été ajoutée. Elle détermine le type de coins externes lors de la création d'un décalage de polyligne (OFFSET).
L'accrochage à l'intersection pour les points d'auto-intersection des splines a été ajouté (SPLINE).

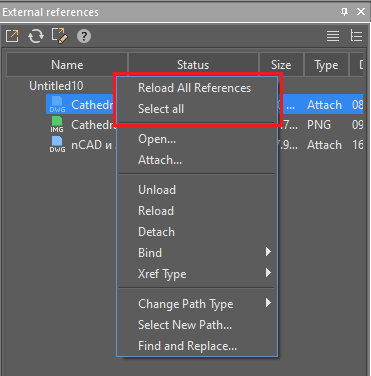

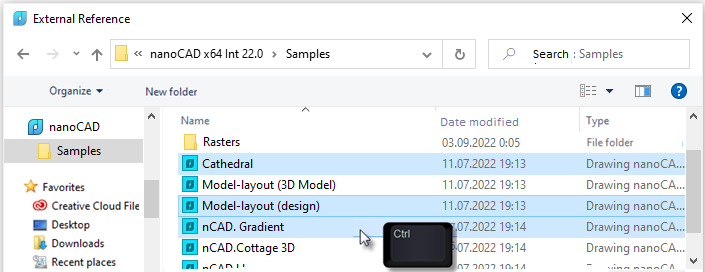

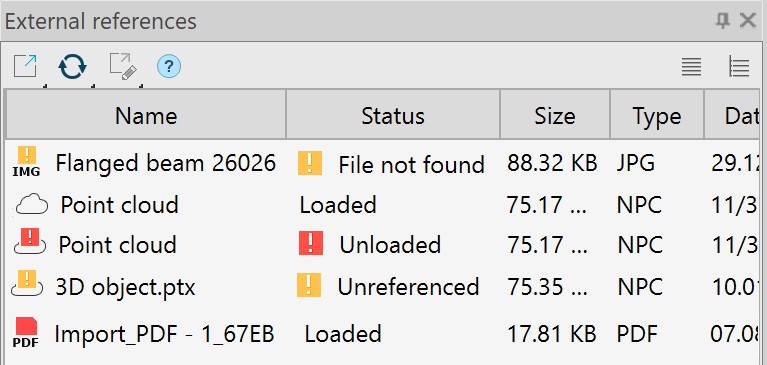

Dans la barre d'outils «Références externes» (EXTERNALREFERENCES), pour une interaction plus pratique avec l'interface, les icônes suivantes d'état des références externes ont été ajoutées : Fichier introuvable, Déchargé, Non référencé.
Il est désormais possible de modifier la transparence (TRANSPARENCY) de l'arrière-plan des images raster au format TIFF.

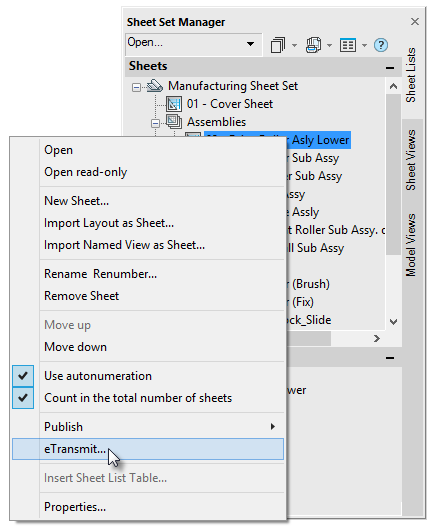

La nouvelle commande
«Envoi par courrier électronique» (ETRANSMITDWG) a été ajoutée au bouton nanoCAD. Cette commande génère un fichier EML permettant d'envoyer le dessin actuel par courrier électronique.
Des infobulles ont été ajoutées aux boutons de la boîte de dialogue «Création d'un paquet de fichiers» (ETRANSMIT) et aux icônes des paramètres de calque de la barre d'outils «Calques» (LAYERSQUICK).
Il est désormais possible d'ouvrir ou de masquer simultanément tous les groupes de propriétés dans la barre d'outils «Propriétés» (INSPECTEUR). Pour ce faire, cliquez sur le bouton

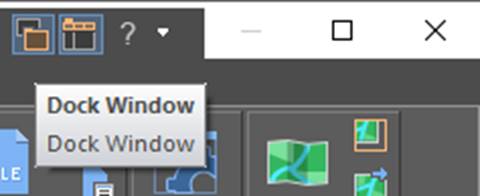

ou

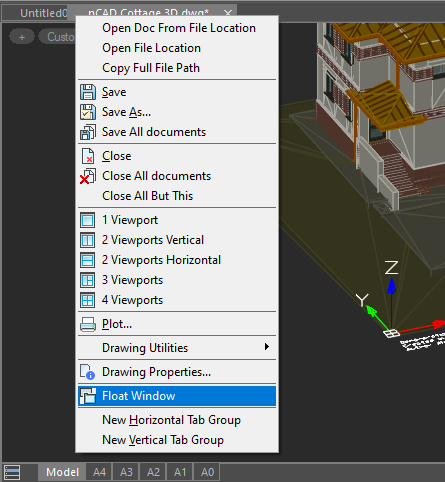

situé dans la ligne de nom d'un groupe tout en maintenant la touche Maj enfoncée.

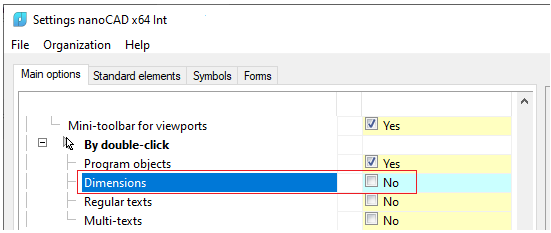

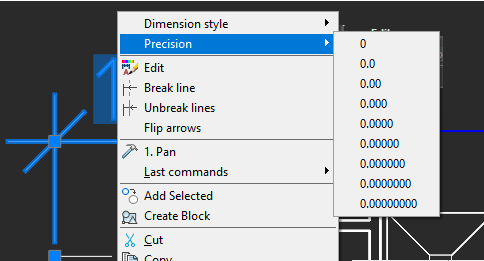

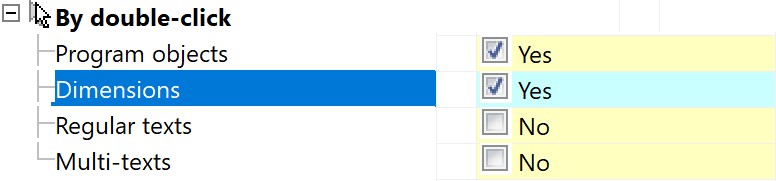

La méthode d’édition des cotes par double-clic a été modifiée. Désormais, lorsque l'option « Cotes » est désactivée (dans la boîte de dialogue « Paramètres » (PARAMS) de nanoCAD, onglet «Options principales», section « Modifier » – Par double-clic), la commande d'édition du texte multiligne (MTEDIT) est appelée.
Les formulations des messages d'avertissement concernant un grand nombre de références externes (XREF) ont été corrigées.

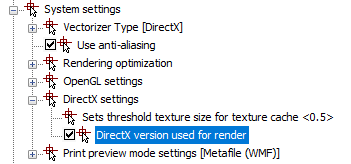

Les descriptions des sous-sections de la section «Paramètres système» de la boîte de dialogue «Options» (OPTIONS) ont été améliorées afin de préciser les conditions d'application des modifications.
L'option «Enregistrer la présentation sous…» (LAYOUTTOTEMPLATE) a été ajoutée au menu contextuel des onglets «Modèle» et «Mise en page».
Le passage en mode «Lignes multiples» est désormais impossible lors de la modification d'un attribut multiligne dans le Gestionnaire d'attributs de bloc (BATTMAN).
La section «Ne plus afficher» a été ajoutée à la boîte de dialogue «Options» (OPTIONS) pour gérer l'affichage de certains avertissements.
La présentation visuelle des informations, des avertissements et des messages d’erreur a été optimisée.
Le comportement du programme lors de l’attribution de la couleur et du recouvrement (COVERINGBROWSER) a été optimisé. Vous pouvez désormais attribuer une couleur ou un recouvrement uniquement à l’ensemble du solide ou à sa face, mais pas à un sommet ou à une arête pour lesquels un message d’avertissement a été ajouté.

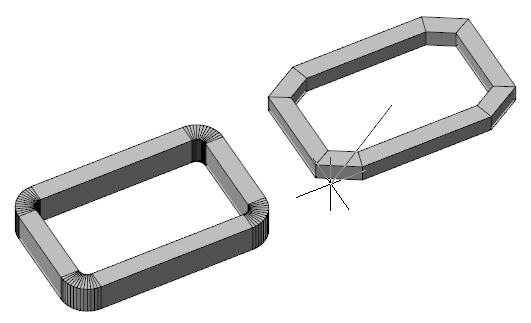

Une nouvelle variable système «OFFSETGAPTYPE» a été ajoutée. Elle détermine le type de coins externes lors de la création d'un décalage de polyligne (OFFSET).
- OFFSETGAPTYPE = 0 (valeur par défaut) – les lignes de décalage sont prolongées pour former un coin ;
- OFFSETGAPTYPE = 1 – aux intersections des lignes de décalage, un congé est construit avec un rayon égal à la distance de décalage ;
- OFFSETGAPTYPE = 2 – aux intersections des lignes de décalage, un chanfrein est construit, la distance perpendiculaire de chaque chanfrein au sommet correspondant sur l’objet d’origine est égale à la distance de décalage.
L'accrochage à l'intersection pour les points d'auto-intersection des splines a été ajouté (SPLINE).

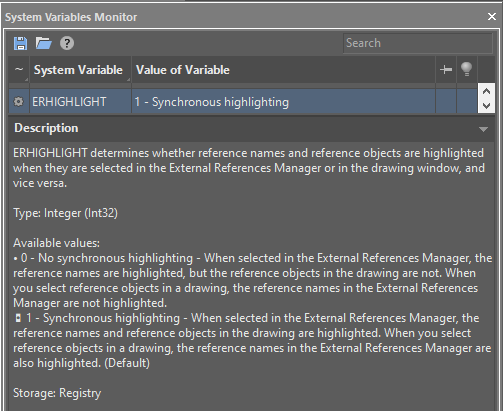

Dans la barre d'outils «Références externes» (EXTERNALREFERENCES), pour une interaction plus pratique avec l'interface, les icônes suivantes d'état des références externes ont été ajoutées : Fichier introuvable, Déchargé, Non référencé.

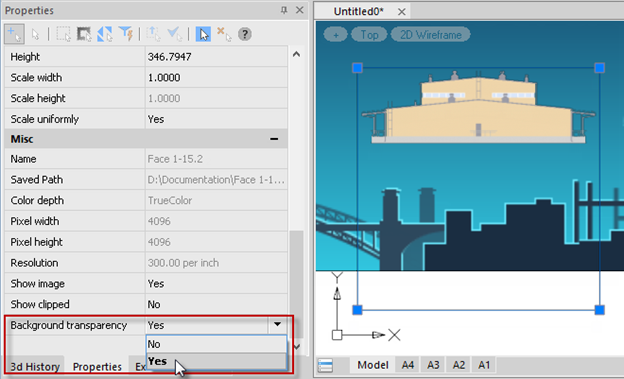

Il est désormais possible de modifier la transparence (TRANSPARENCY) de l'arrière-plan des images raster au format TIFF.
La nouvelle commande
«Envoi par courrier électronique» (ETRANSMITDWG) a été ajoutée au bouton nanoCAD. Cette commande génère un fichier EML permettant d'envoyer le dessin actuel par courrier électronique.Des infobulles ont été ajoutées aux boutons de la boîte de dialogue «Création d'un paquet de fichiers» (ETRANSMIT) et aux icônes des paramètres de calque de la barre d'outils «Calques» (LAYERSQUICK).
Il est désormais possible d'ouvrir ou de masquer simultanément tous les groupes de propriétés dans la barre d'outils «Propriétés» (INSPECTEUR). Pour ce faire, cliquez sur le bouton
ou situé dans la ligne de nom d'un groupe tout en maintenant la touche Maj enfoncée.La méthode d’édition des cotes par double-clic a été modifiée. Désormais, lorsque l'option « Cotes » est désactivée (dans la boîte de dialogue « Paramètres » (PARAMS) de nanoCAD, onglet «Options principales», section « Modifier » – Par double-clic), la commande d'édition du texte multiligne (MTEDIT) est appelée.
Les formulations des messages d'avertissement concernant un grand nombre de références externes (XREF) ont été corrigées.
Les descriptions des sous-sections de la section «Paramètres système» de la boîte de dialogue «Options» (OPTIONS) ont été améliorées afin de préciser les conditions d'application des modifications.
L'option «Enregistrer la présentation sous…» (LAYOUTTOTEMPLATE) a été ajoutée au menu contextuel des onglets «Modèle» et «Mise en page».

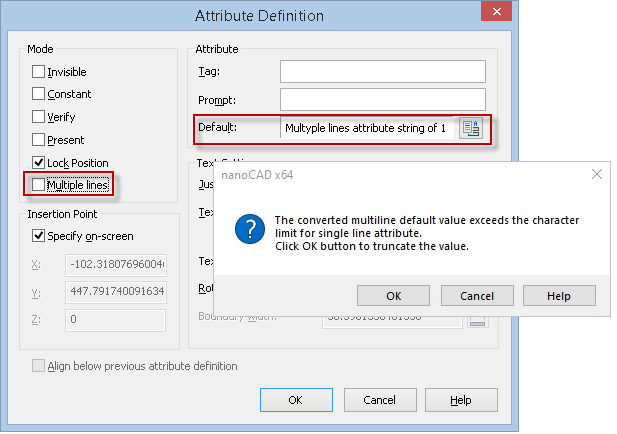

Le passage en mode «Lignes multiples» est désormais impossible lors de la modification d'un attribut multiligne dans le Gestionnaire d'attributs de bloc (BATTMAN).
La section «Ne plus afficher» a été ajoutée à la boîte de dialogue «Options» (OPTIONS) pour gérer l'affichage de certains avertissements.
La présentation visuelle des informations, des avertissements et des messages d’erreur a été optimisée.
Le comportement du programme lors de l’attribution de la couleur et du recouvrement (COVERINGBROWSER) a été optimisé. Vous pouvez désormais attribuer une couleur ou un recouvrement uniquement à l’ensemble du solide ou à sa face, mais pas à un sommet ou à une arête pour lesquels un message d’avertissement a été ajouté.
Le plantage lors de la sélection d'un objet EFFACER pendant l'exécution de la commande LISTE a été résolu ;
Le bogue qui provoquait le plantage du programme lors de l’ouverture d’un fichier contenant un bloc avec une répartition de coordonnées z a été corrigé.
Le bogue qui provoquait le blocage et le plantage du programme lors de la copie du format de liste numérotée en texte multiligne (MTEXT) a été corrigé.
Le plantage qui se produisait lors de l’ajout d’albums de couleurs personnalisés (*.acb) contenant plus de 10 couleurs dans une section a été corrigé.
Le plantage du programme lors du changement d’espace de travail (modèle/mise en page) lors de l’exécution des commandes a été corrigé.
le plantage lors de la mise à jour de la barre d'outils «Calques»(LAYERSQUICK) pendant l'ajout d'un calque a été corrigé ;
Le bogue qui provoquait le blocage du programme lors du basculement entre les mises en page dans un fichier utilisateur a été corrigé.
Les bogues qui provoquaient le blocage du programme dans les fichiers utilisateur lors du basculement entre l’espace objet et l’espace papier ont été corrigés.
Le bogue qui provoquait le blocage et le plantage du programme lors de l’enregistrement automatique d’un dessin personnalisé a été corrigé.
Le blocage du programme lors de la copie d’éléments dans le presse-papiers des objets dans les fichiers personnalisés a été éliminé.
Le plantage lors de la configuration de la Barre d'état dans la Personnalisation de l'interface utilisateur (INTERFACE) a été éliminé.
Le plantage du programme lors du lancement de l'édition de texte (MTEXT) sur un calque verrouillé via la barre d'outils «Propriétés»(Inspecteur) a été corrigé.
Le bogue provoquant le blocage du programme lors de l'utilisation de l'accrochage Intersection sur les splines et les ellipses dans les fichiers utilisateur a été résolu.
Le blocage du programme lors de l'ajout de hachures (HACHURE) sur des objets utilisateur (ellipses, arcs, splines) à l'aide de la méthode Ajouter: Sélectionner des points a été corrigé.
Le plantage du programme qui survenait lors de la copie de lignes de repère multiples (MLEADER) avec des blocs et de la modification de leur point d'insertion a également été résolu.
Le bogue qui provoquait le plantage du programme lors de l’ouverture d’un fichier contenant un bloc avec une répartition de coordonnées z a été corrigé.
Le bogue qui provoquait le blocage et le plantage du programme lors de la copie du format de liste numérotée en texte multiligne (MTEXT) a été corrigé.
Le plantage qui se produisait lors de l’ajout d’albums de couleurs personnalisés (*.acb) contenant plus de 10 couleurs dans une section a été corrigé.
Le plantage du programme lors du changement d’espace de travail (modèle/mise en page) lors de l’exécution des commandes a été corrigé.
le plantage lors de la mise à jour de la barre d'outils «Calques»(LAYERSQUICK) pendant l'ajout d'un calque a été corrigé ;
Le bogue qui provoquait le blocage du programme lors du basculement entre les mises en page dans un fichier utilisateur a été corrigé.
Les bogues qui provoquaient le blocage du programme dans les fichiers utilisateur lors du basculement entre l’espace objet et l’espace papier ont été corrigés.
Le bogue qui provoquait le blocage et le plantage du programme lors de l’enregistrement automatique d’un dessin personnalisé a été corrigé.
Le blocage du programme lors de la copie d’éléments dans le presse-papiers des objets dans les fichiers personnalisés a été éliminé.
Le plantage lors de la configuration de la Barre d'état dans la Personnalisation de l'interface utilisateur (INTERFACE) a été éliminé.
Le plantage du programme lors du lancement de l'édition de texte (MTEXT) sur un calque verrouillé via la barre d'outils «Propriétés»(Inspecteur) a été corrigé.
Le bogue provoquant le blocage du programme lors de l'utilisation de l'accrochage Intersection sur les splines et les ellipses dans les fichiers utilisateur a été résolu.
Le blocage du programme lors de l'ajout de hachures (HACHURE) sur des objets utilisateur (ellipses, arcs, splines) à l'aide de la méthode Ajouter: Sélectionner des points a été corrigé.
Le plantage du programme qui survenait lors de la copie de lignes de repère multiples (MLEADER) avec des blocs et de la modification de leur point d'insertion a également été résolu.

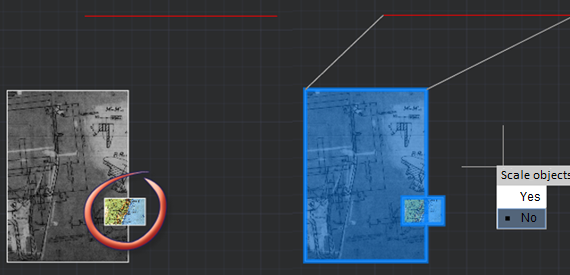

Le bogue provoquant le déplacement et le changement d'échelle des objets de dessin lors de l'impression du (TRACÉ) avec les traceurs DWF/DWFx internes a été corrigé.

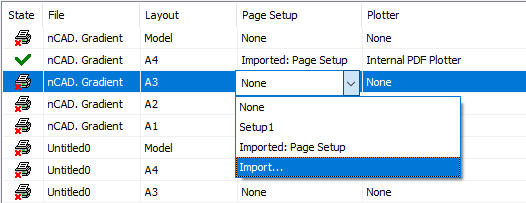

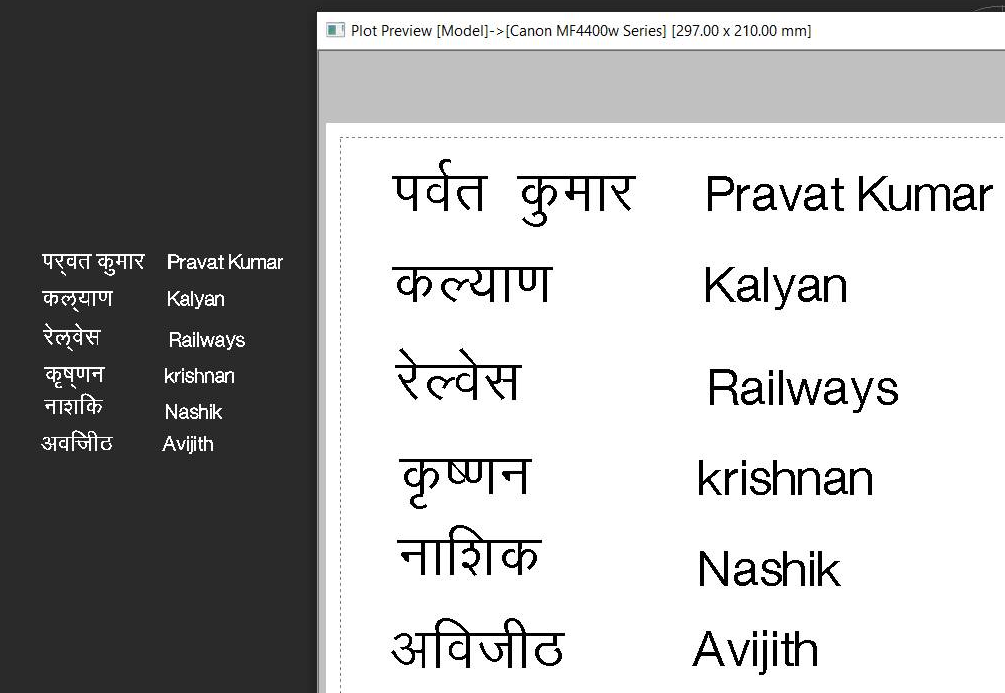

Le bogue provoquant l'impression de la seule dernière feuille lors de la création par lots (PUBLICATION) d'un fichier multi-feuilles avec les traceurs DWF/DWFx internes a été corrigé.
Le bogue empêchant la fermeture de la fenêtre du Tracé après le tracé depuis la fenêtre d'Aperçu a été corrigé.
Le bogue empêchant l'impression du (TRACÉ) des rasters bitonaux sur le traceur raster interne lorsque le type de raster indexé était sélectionné a été corrigé.
Le bogue à cause duquel les rasters au format *.ecw créés par le traceur de raster interne n’étaient pas imprimés (TRACÉ) a été corrigé.
Le fonctionnement du bouton de changement d’espace de travail pendant le traçage (PLOT) a été corrigé.
Le bogue qui empêchait le centrage du tracé (PLOT) n’était pas détecté pour les documents créés dans des applications tierces a été corrigé.
Le bogue qui empêchait l'affichage du contenu des fenêtres (VIEWPORTS) lors de l'impression du (TRACÉ) via le traceur PDF interne en cas de grand nombre de fenêtres a été corrigé.
L'impression du (TRACÉ) de plusieurs zones à l'aide du traceur DWF interne a été améliorée. Désormais, lors de l’insertion de fichiers DWF de plusieurs pages, toutes les feuilles sont insérées.
Le bogue, où le chiffre 5 était barré lors de l’impression (PLOT), a été corrigé.
Le bogue, où les lumières et les ombres configurées dans le modèle n’étaient pas tracées, a été corrigé.
Le bogue provoquant l'impression de la seule dernière feuille lors de la création par lots (PUBLICATION) d'un fichier multi-feuilles avec les traceurs DWF/DWFx internes a été corrigé.
Le bogue empêchant la fermeture de la fenêtre du Tracé après le tracé depuis la fenêtre d'Aperçu a été corrigé.
Le bogue empêchant l'impression du (TRACÉ) des rasters bitonaux sur le traceur raster interne lorsque le type de raster indexé était sélectionné a été corrigé.
Le bogue à cause duquel les rasters au format *.ecw créés par le traceur de raster interne n’étaient pas imprimés (TRACÉ) a été corrigé.
Le fonctionnement du bouton de changement d’espace de travail pendant le traçage (PLOT) a été corrigé.
Le bogue qui empêchait le centrage du tracé (PLOT) n’était pas détecté pour les documents créés dans des applications tierces a été corrigé.
Le bogue qui empêchait l'affichage du contenu des fenêtres (VIEWPORTS) lors de l'impression du (TRACÉ) via le traceur PDF interne en cas de grand nombre de fenêtres a été corrigé.
L'impression du (TRACÉ) de plusieurs zones à l'aide du traceur DWF interne a été améliorée. Désormais, lors de l’insertion de fichiers DWF de plusieurs pages, toutes les feuilles sont insérées.
Le bogue, où le chiffre 5 était barré lors de l’impression (PLOT), a été corrigé.
Le bogue, où les lumières et les ombres configurées dans le modèle n’étaient pas tracées, a été corrigé.
Le bogue qui empêchait la création d'un nouveau document (NOUVEAU) en raison de l'absence de modèle a été corrigé. Désormais, si un gabarit est manquant ou si son chemin d'accès est incorrect dans les Options, un message d'avertissement s'affiche et un document est créé sans gabarit.
Le bogue qui empêchait l'affichage des champs Sujet et Commentaires dans la boîte de dialogue Sélectionner un gabarit lors de sa sélection a été corrigé.
Le bogue qui entraînait la création d'un nouveau document lors du clic sur le bouton Annuler dans la boîte de dialogue Sélectionner un gabarit a été corrigé.
Le bogue à cause duquel seule une couleur de fond blanche était utilisée lors de l’enregistrement d’une zone de dessin dans raster (RASTEROUT) a été corrigé.
Le bogue qui empêchait l’exportation au format *.dae a été corrigé.
Les bogues qui se produisaient lors de l’importation de fichiers personnalisés au format *.dgn ont été corrigés.
Le bogue d’exportation d’une mise en page vers un modèle (EXPORTLAYOUT) pour les fichiers créés dans Plant 3D a été corrigé.
Le bogue qui empêchait l'affichage des champs Sujet et Commentaires dans la boîte de dialogue Sélectionner un gabarit lors de sa sélection a été corrigé.
Le bogue qui entraînait la création d'un nouveau document lors du clic sur le bouton Annuler dans la boîte de dialogue Sélectionner un gabarit a été corrigé.
Le bogue à cause duquel seule une couleur de fond blanche était utilisée lors de l’enregistrement d’une zone de dessin dans raster (RASTEROUT) a été corrigé.
Le bogue qui empêchait l’exportation au format *.dae a été corrigé.
Les bogues qui se produisaient lors de l’importation de fichiers personnalisés au format *.dgn ont été corrigés.
Le bogue d’exportation d’une mise en page vers un modèle (EXPORTLAYOUT) pour les fichiers créés dans Plant 3D a été corrigé.
Correction d'un bogue provoquant l'affichage d'un message d'avertissement concernant le renommage lors de la sélection du calque 0 dans la barre d'outils «Calques» (LAYERSQUICK).
Optimisation du fonctionnement des paramètres de calque dans la barre d'outils «Calques» (LAYERSQUICK). Désormais, l'activation de l'option «Indiquer les calques utilisés» ne nécessite plus l'actualisation de la barre d'outils.
Correction d'un bogue entraînant la suppression d'un calque non sélectionné dans l'arborescence de la barre d'outils «Calques» (LAYERSQUICK).
Correction d'un bogue entraînant le remplacement d'une couleur issue d'un nuancier par une valeur RVB dans le Gestionnaire de calques (LAYERSQUICK).
Correction d'un bogue entraînant la désactivation de la visibilité des calques dans un dessin lors de l'utilisation du Convertisseur de calques (LAYTRANS).
Correction d'un bogue entraînant la sélection par défaut des premières lignes des tableaux « Convertir à partir de » et «Mappages de conversion de calques» dans le Convertisseur de calques (LAYTRANS).
Correction d'un bogue empêchant la réactivation de la visibilité des calques après la conversion dans le Convertisseur de calque (LAYTRANS).
Optimisation du fonctionnement des paramètres de calque dans la barre d'outils «Calques» (LAYERSQUICK). Désormais, l'activation de l'option «Indiquer les calques utilisés» ne nécessite plus l'actualisation de la barre d'outils.
Correction d'un bogue entraînant la suppression d'un calque non sélectionné dans l'arborescence de la barre d'outils «Calques» (LAYERSQUICK).
Correction d'un bogue entraînant le remplacement d'une couleur issue d'un nuancier par une valeur RVB dans le Gestionnaire de calques (LAYERSQUICK).
Correction d'un bogue entraînant la désactivation de la visibilité des calques dans un dessin lors de l'utilisation du Convertisseur de calques (LAYTRANS).
Correction d'un bogue entraînant la sélection par défaut des premières lignes des tableaux « Convertir à partir de » et «Mappages de conversion de calques» dans le Convertisseur de calques (LAYTRANS).
Correction d'un bogue empêchant la réactivation de la visibilité des calques après la conversion dans le Convertisseur de calque (LAYTRANS).

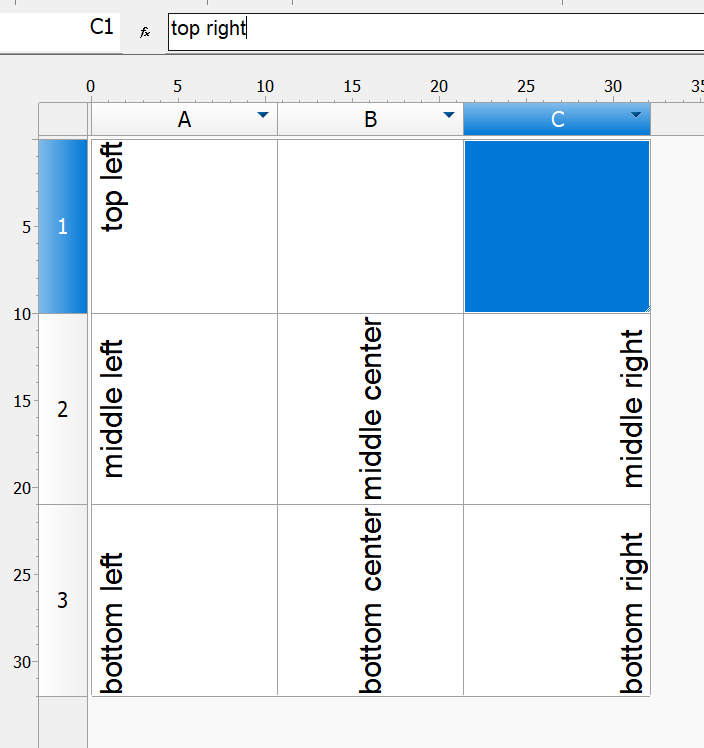

Le bogue qui provoquait des erreurs d'affichage du texte dans un tableau (TABLEAU) inséré dans un dessin en tant que référence externe (ATTACH) a été corrigé.
Le bogue a été corrigé à cause duquel les actions avec des objets dans un dessin contenant des tables vides (sans lignes ni colonnes) étaient bloquées.
Le bogue d'enregistrement des dessins contenant des tables .dwg (DTABLE) avec une pause a été corrigé.
Le bogue a été corrigé à cause duquel les actions avec des objets dans un dessin contenant des tables vides (sans lignes ni colonnes) étaient bloquées.
Le bogue d'enregistrement des dessins contenant des tables .dwg (DTABLE) avec une pause a été corrigé.
Le bogue qui empêchait la mise à l'échelle du texte multiligne (MTEXT) de modifier la hauteur personnalisée a également été corrigé.
Un message d’avertissement a été ajouté lors de la spécification d’un nom d’échelle (SCALELISTEDIT) qui est composé d’espaces.

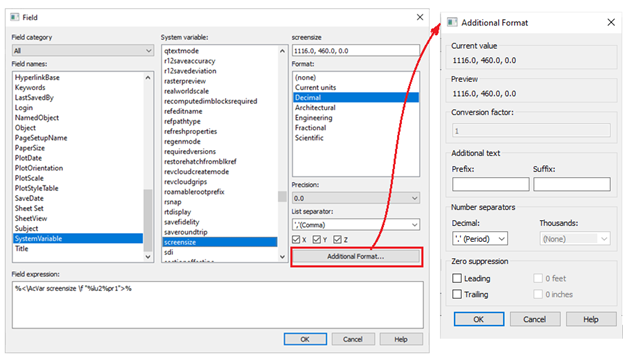

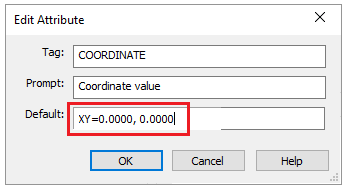

Le bogue a été corrigé, car un champ (FIELD) d'un attribut de bloc (ATT, BLOCK) se transformait en texte après la modification de l'échelle des caractères.

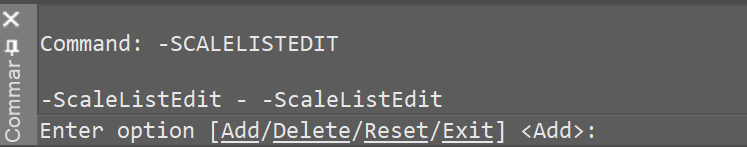

Le bogue, à cause duquel la réinitialisation des échelles lors de l’ouverture d’un fichier, la liste d’échelles métriques a été remplacée par une liste d’échelles en pouces, a été corrigé.
Le bogue qui provoquait l’affichage d’un message concernant une saisie incorrecte dans la ligne de commande lors de la définition de l’échelle de la fenêtre d’affichage sélectionnée dans un espace papier a été corrigé.
Un message d’avertissement a été ajouté lors de la spécification d’un nom d’échelle (SCALELISTEDIT) qui est composé d’espaces.
Le bogue a été corrigé, car un champ (FIELD) d'un attribut de bloc (ATT, BLOCK) se transformait en texte après la modification de l'échelle des caractères.
Le bogue, à cause duquel la réinitialisation des échelles lors de l’ouverture d’un fichier, la liste d’échelles métriques a été remplacée par une liste d’échelles en pouces, a été corrigé.
Le bogue qui provoquait l’affichage d’un message concernant une saisie incorrecte dans la ligne de commande lors de la définition de l’échelle de la fenêtre d’affichage sélectionnée dans un espace papier a été corrigé.
Les commandes de gestion des Bases de données ont été déplacées vers le nouveau module Stockage de l'application verticale Nuages de points.
Les erreurs du Gestionnaire de projets (NPC_PROJECT_MANAGER) ont été corrigées :
L’importation de nuages de points au format RCS a été améliorée.
Le plantage lors de la fermeture du programme après l’importation d’un nuage a été corrigé.

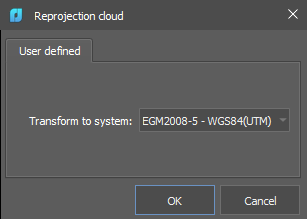

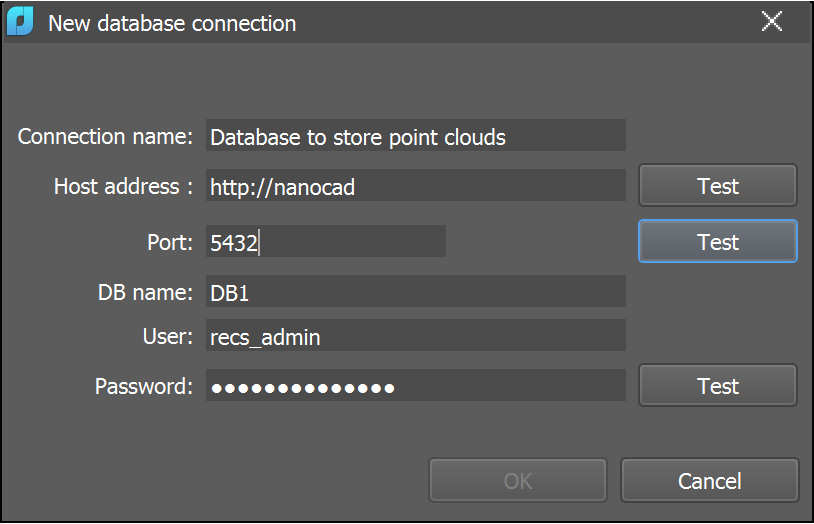

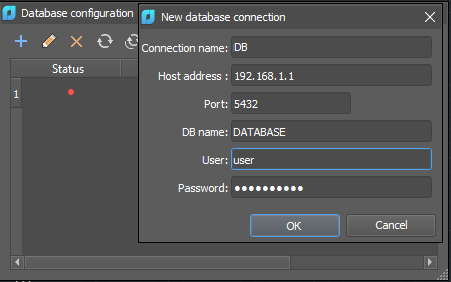

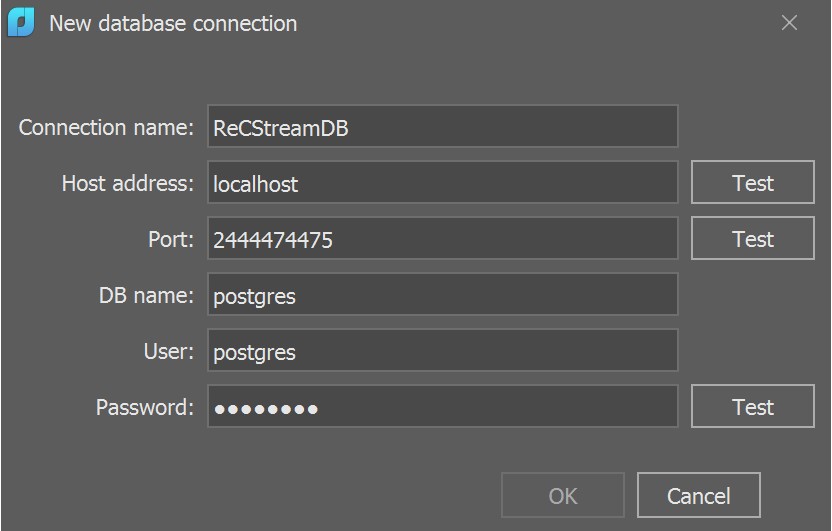

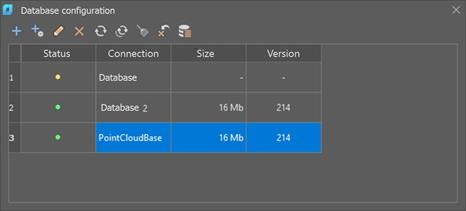

Le panneau de connexion à la base de données a été amélioré (vérification des paramètres, journal de connexion, mode de connexion par défaut de la base de données, etc. apparaissent).
Le format de stockage de l’heure de l’arpentage ponctuel (était l’heure GPS, maintenant devenu la semaine GPS).
Les commandes DB_UNDO/DB_REDO (outil d'annulation semi-automatique des nuages de points) ont été ajoutées.

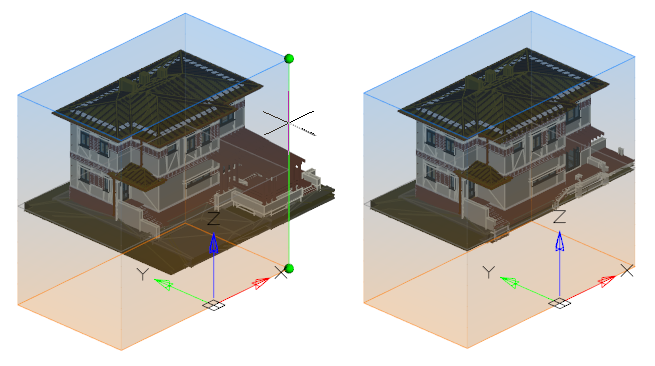

La variable système POINTCLOUDSECTIONUCS a été ajoutée ; elle permet de spécifier le SCU lors de la création de sections de nuages.
Des vocabulaires d’index pour tous les attributs ont été ajoutés dans le noyau de stockage dans le nuage. Tous les vocabulaires d'index sont affichés dans la boîte de dialogue «Informations sur le nuage de points»(NPC_INFO).
La procédure de construction des niveaux de détail des nuages afin d’améliorer la perception visuelle de la transition d’un niveau de détail à un autre a été repensée.
Le problème d’importation de fichiers PTS avec des normales a été corrigé.
La possibilité d’annuler et de refaire la création de zones dans la fenêtre de prévisualisation du nuage de points lors de l’importation a été corrigée.
- gel lors de l'importation
- plantage dû au renommage de blocs
- ou au décalage de lignes de vol
L’importation de nuages de points au format RCS a été améliorée.
Le plantage lors de la fermeture du programme après l’importation d’un nuage a été corrigé.
Le panneau de connexion à la base de données a été amélioré (vérification des paramètres, journal de connexion, mode de connexion par défaut de la base de données, etc. apparaissent).
Le format de stockage de l’heure de l’arpentage ponctuel (était l’heure GPS, maintenant devenu la semaine GPS).
Les commandes DB_UNDO/DB_REDO (outil d'annulation semi-automatique des nuages de points) ont été ajoutées.
La variable système POINTCLOUDSECTIONUCS a été ajoutée ; elle permet de spécifier le SCU lors de la création de sections de nuages.
Des vocabulaires d’index pour tous les attributs ont été ajoutés dans le noyau de stockage dans le nuage. Tous les vocabulaires d'index sont affichés dans la boîte de dialogue «Informations sur le nuage de points»(NPC_INFO).
La procédure de construction des niveaux de détail des nuages afin d’améliorer la perception visuelle de la transition d’un niveau de détail à un autre a été repensée.
Le problème d’importation de fichiers PTS avec des normales a été corrigé.
La possibilité d’annuler et de refaire la création de zones dans la fenêtre de prévisualisation du nuage de points lors de l’importation a été corrigée.
Le mode d'affichage (NPC_VIEWMODE) des nuages de points a été entièrement repensé et se présente désormais sous la forme d'une nouvelle barre qui étend les fonctionnalités de l'ancienne boîte de dialogue.
La possibilité de créer des tampons de coloration indépendants déliés des paramètres de base de nuage a été ajoutée. Cela d’utiliser une coloration indépendante dans l’aperçu et d’optimiser le travail avec la couleur grâce à des processus multithreads.

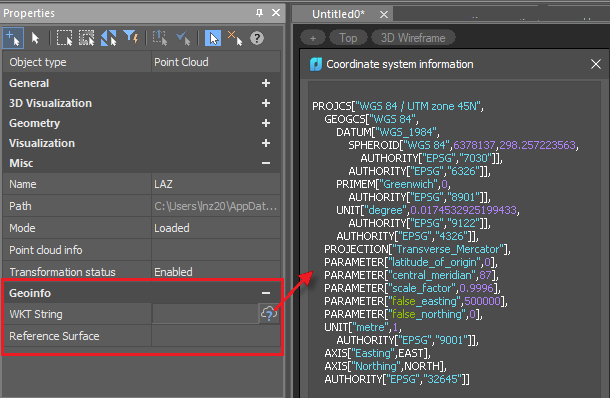

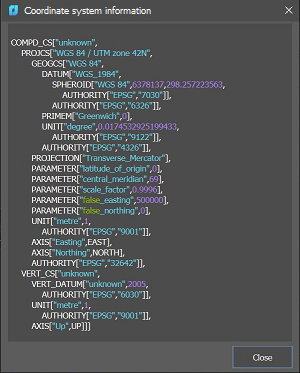

Un nouveau type de métadonnées pour les nuages de points a été ajouté : la dimension spatiale (topologique, corrélationnelle, fractale). Ce type est pris en charge lors de l’enregistrement dans la base de données, pour les histogrammes, la coloration, l’accès à travers l’API et les structures de métadonnées (MetaData).
La coloration des points en fonction de leur dimension spatiale est implémentée par interpolation selon un schéma de couleurs. Ce mécanisme est intégré à la nouvelle barre du Mode vue, garantissant ainsi la visualisation des données par des valeurs normalisées.
La possibilité d'associer des classes à des calques est désactivée. Désormais, lors de l’importation de nuages de points, les nouveaux calques correspondant aux classes ne sont pas créés et le champ Note n’est pas rempli. De plus, il n’est pas possible de contrôler la visibilité des classes de nuages de points à travers la boîte de dialogue Calques. Cependant, la gestion des classes reste possible via le Mode vue.
Version 24

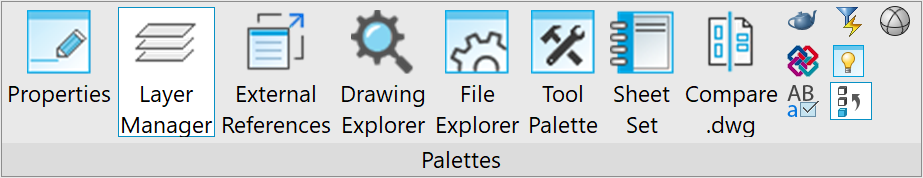

Une nouvelle barre d'outils fonctionnelle Calques a été implémenté pour effectuer des manipulations rapides avec des calques.
Vous pouvez ouvrir la barre d'outils dans l'interface du ruban dans la Page d'accueil et les les onglets Paramètres :
Dans l'interface classique : menu Vue – Barres d’outils > Fonctionnel >
Gestionnaire de calques … ou dans la barre de Propriétés - Gestionnaire de calques …
La commande pour ouvrir la barre fonctionnelle des calques dans la ligne de commande – LAYERSQUICK .
La liste des calques peut être présentée dans la vue en arborescence ou la vue tableau :
Dans la vue en arborescence, les noms des calques sont affichés dans la colonne de gauche, et les principales propriétés sous forme d'icônes sont affichées dans la colonne de droite (État, Couleur, Couleur de la fenêtre Visibilité du calque, Gel, Verrouillage, Tracé, Gel de la nouvelle fenêtre, Gel de la fenêtre). Les paramètres restants sont étendus dans une liste sous le nom du calque lorsque vous cliquez avec le bouton gauche sur la flèche à gauche du nom du calque. Le mode d’affichage par défaut est une vue en arborescence.
Dans la vue tableau, les propriétés du calque sont affichées sous la forme d'un tableau avec des colonnes ; la fonctionnalité correspond à la boîte de dialogue Calques .
En raison de l'ajout de la barre fonctionnelle Gestionnaire de calques, l'ancienne boîte de dialogue Calques est désormais devenue modale, c'est-à-dire que la boîte de dialogue affiche toutes les informations pertinentes sur les calques qu'elle contient et que les modifications en dehors de la boîte de dialogue de configuration ne sont pas prises en compte. La barre se synchronise et affiche les données actuelles après avoir fermé la boîte de dialogue.
Vous pouvez ouvrir la barre d'outils dans l'interface du ruban dans la Page d'accueil et les les onglets Paramètres :
Dans l'interface classique : menu Vue – Barres d’outils > Fonctionnel >
Gestionnaire de calques … ou dans la barre de Propriétés - Gestionnaire de calques …La commande pour ouvrir la barre fonctionnelle des calques dans la ligne de commande – LAYERSQUICK .
La liste des calques peut être présentée dans la vue en arborescence ou la vue tableau :
Dans la vue en arborescence, les noms des calques sont affichés dans la colonne de gauche, et les principales propriétés sous forme d'icônes sont affichées dans la colonne de droite (État, Couleur, Couleur de la fenêtre Visibilité du calque, Gel, Verrouillage, Tracé, Gel de la nouvelle fenêtre, Gel de la fenêtre). Les paramètres restants sont étendus dans une liste sous le nom du calque lorsque vous cliquez avec le bouton gauche sur la flèche à gauche du nom du calque. Le mode d’affichage par défaut est une vue en arborescence.
Dans la vue tableau, les propriétés du calque sont affichées sous la forme d'un tableau avec des colonnes ; la fonctionnalité correspond à la boîte de dialogue Calques .
En raison de l'ajout de la barre fonctionnelle Gestionnaire de calques, l'ancienne boîte de dialogue Calques est désormais devenue modale, c'est-à-dire que la boîte de dialogue affiche toutes les informations pertinentes sur les calques qu'elle contient et que les modifications en dehors de la boîte de dialogue de configuration ne sont pas prises en compte. La barre se synchronise et affiche les données actuelles après avoir fermé la boîte de dialogue.
Une nouvelle barre d'outils Normes CAO a été créée, qui comprend des commandes telles que :
Paramètres des normes ,
Configurer ,
Vérifier ,
Convertisseur de calque .
Paramètres des normes , Configurer , Vérifier , Convertisseur de calque .La commande LAYTRANS a été ajoutée. Le Convertisseur de calque est conçu pour convertir les calques du dessin actuel conformément aux normes spécifiées pour les calques. Vous pouvez également utiliser le Convertisseur de calque pour contrôler visuellement le contenu des calques et pour supprimer les calques inutilisés dans un dessin.

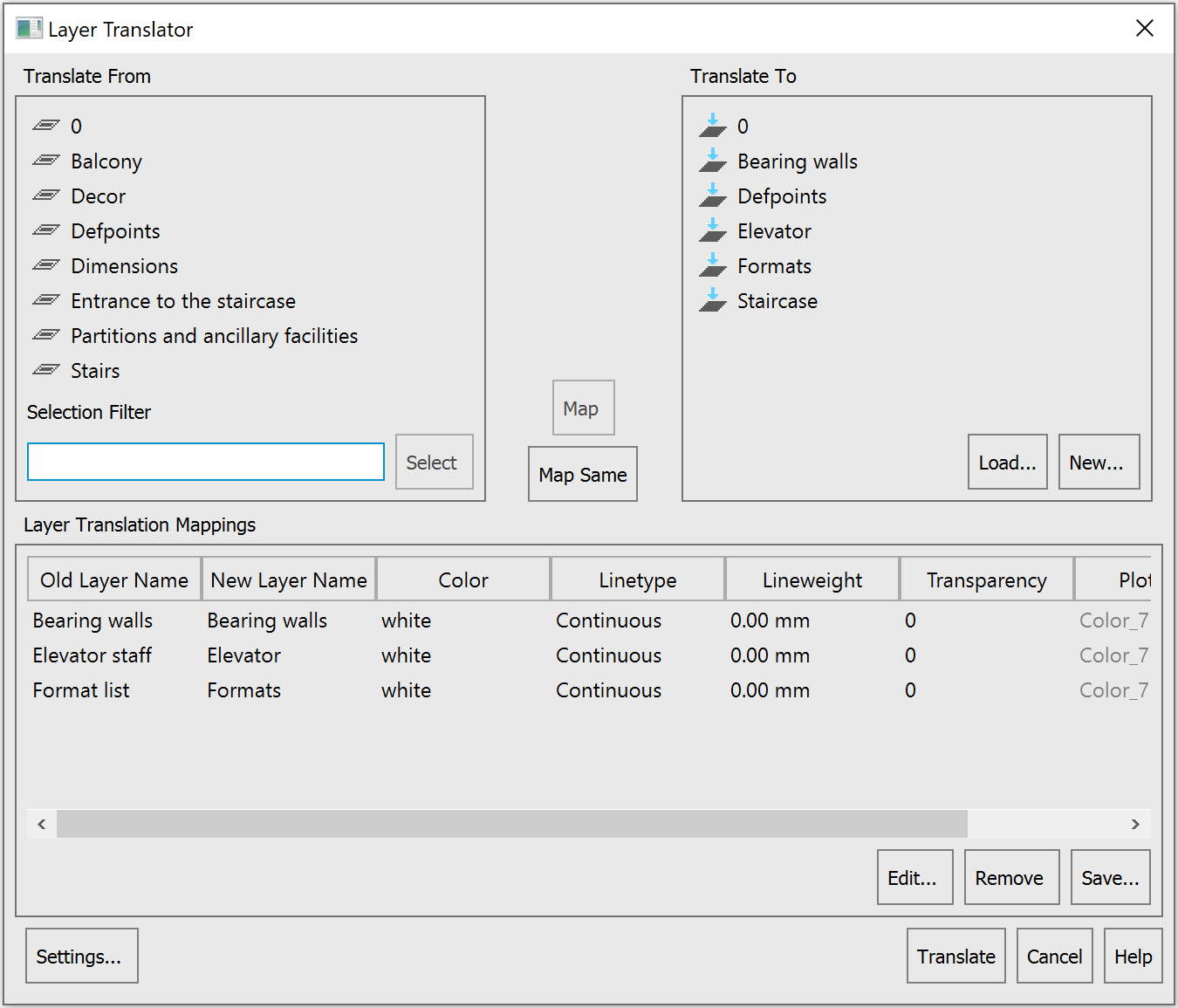

La commande ouvre la boîte de dialogue Convertisseur de calque :
La commande ouvre la boîte de dialogue Convertisseur de calque :
Les barres d’outils fonctionnelles suivantes ont été mises à jour et améliorées :
La possibilité de redéfinir les blocs a été ajoutée à la barre fonctionnelle Explorateur de fichiers . Les commandes Insérer et Redéfinir et Redéfinir sont disponibles uniquement dans le menu contextuel du bloc
.

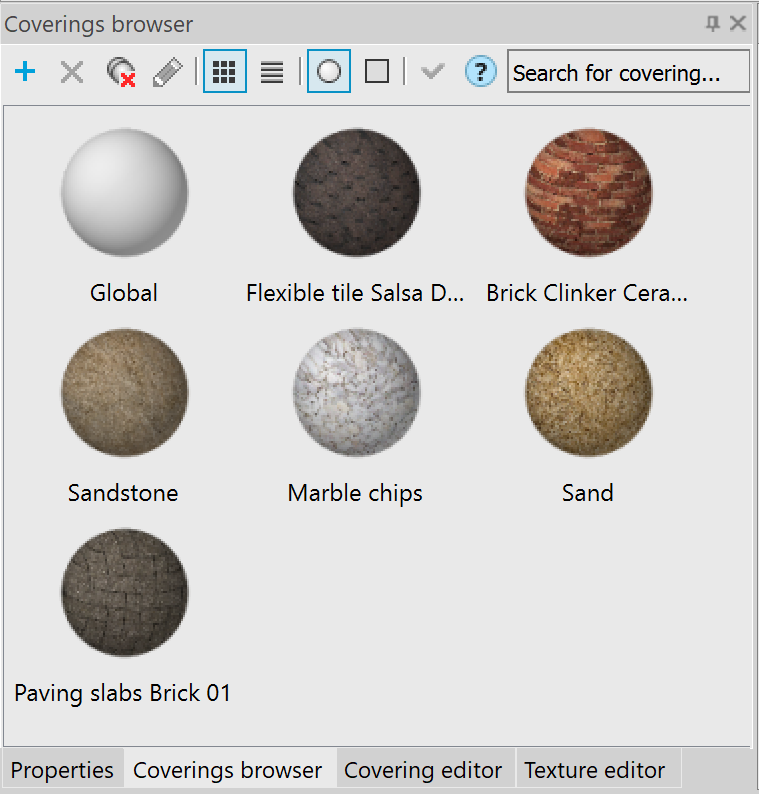

- Navigateur de couverture (COVERINGBROWSER)

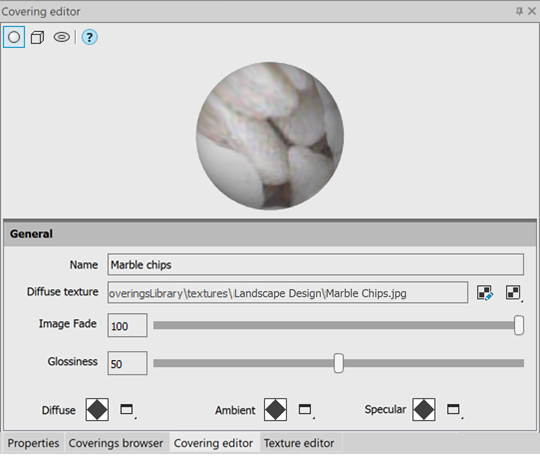

- Éditeur de couverture (COVERINGEDITOR)

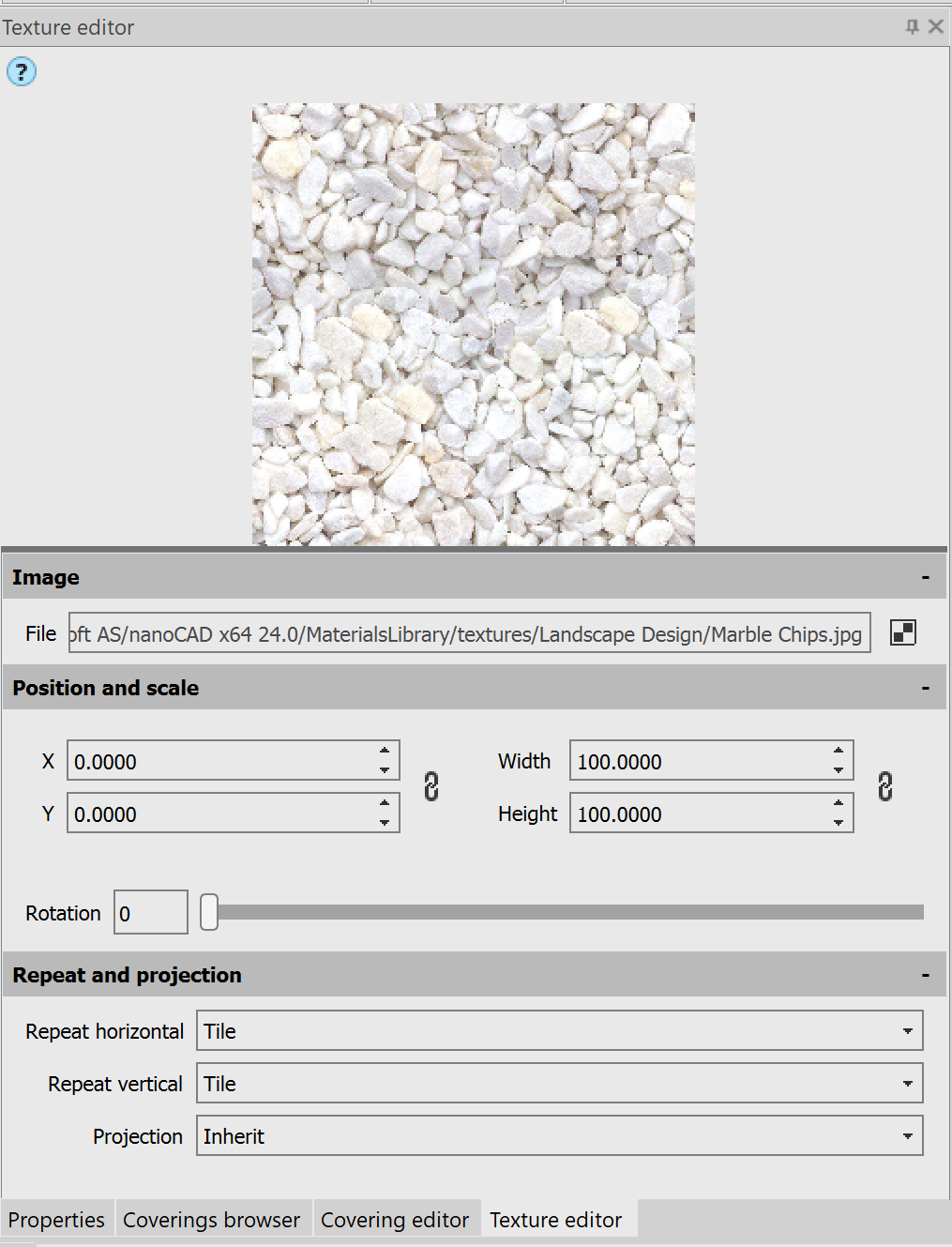

- Éditeur de texture

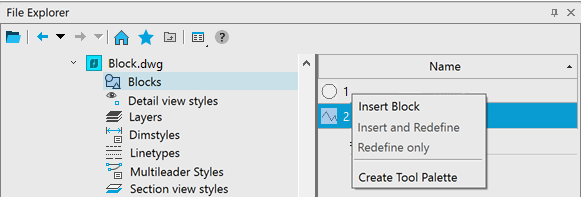

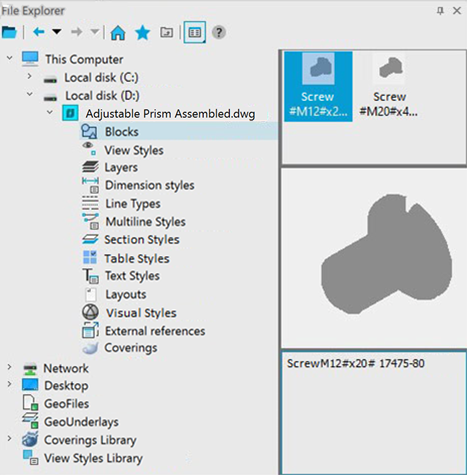

- Explorateur de fichiers (FILEEXPLORER, ADCENTER)
La possibilité de redéfinir les blocs a été ajoutée à la barre fonctionnelle Explorateur de fichiers . Les commandes Insérer et Redéfinir et Redéfinir sont disponibles uniquement dans le menu contextuel du bloc
.

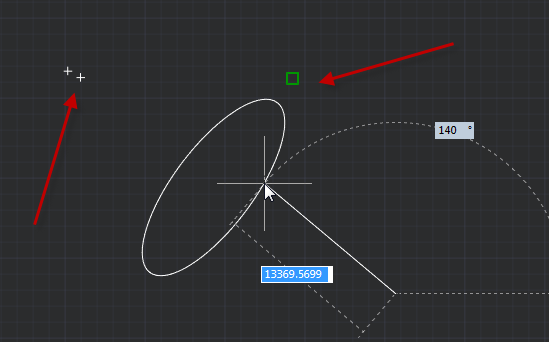

Un nouveau accrochage à l'objet Centroïde a été ajouté – accrochage au centre de masse des objets fermés (cercle, ellipse, polyligne, spline, région, bloc). Vous pouvez appeler l'accrochage unique à l'objet Centroïde en utilisant le mot-clé GCE (centre géométrique).
Une nouvelle commande AIRE a été ajoutée à la barre d'outils Requête pour calculer l'aire et le périmètre en spécifiant des points d'une aire ou d'un objet.
La commande Aire (AREA) et la commande Aire cumulée (CAREA) calculent désormais l'aire, y compris pour les objets du type Région (REGION).
Le bouton Aperçu… a été ajouté sur le côté droit du Tracé et les boîtes de dialogue Mise en page, qui ouvrent la boîte de dialogue Aperçu , qui peut être étendue en plein écran.
Correction du comportement de la boîte de dialogue Tracé lorsque aucun dispositif de traçage (imprimante/pc3) n'est spécifié dans le document. Le traceur PDF interne sera désormais utilisé. Dans ce cas, dans la mesure du possible, les cotes et l'orientation du format spécifiées dans le fichier pc3 ou le document doivent être conservées. Le traceur PDF interne sélectionnera un format, qui correspond exactement à la taille spécifiée dans le document ou pc3, ou le format le plus grand suivant dans la liste des formats disponibles pour ce traceur.
Dans la boîte de dialogue OPTIONS , dans l'option Importer / Exporter et Section Paramètres d'impression, une nouvelle option a été ajoutée : Tracer des objets temporairement masqués :
Elle contrôle l'impression des objets temporairement masqués par les commandes HIDEOBJECTS ou ISOLATEOBJECTS. Lorsque l'option est activée, les objets masqués en mode d'isolation temporaire (variable système OBJECTISOLATIONMODE = 0) sont imprimés ; lorsqu'elle est désactivée, ils ne sont pas imprimés. Par défaut, l'option est désactivée ; les objets temporairement masqués ne sont pas imprimés.
Dans la boîte de dialogue Mise en page le nom du champ Largeur du cadre a été modifié en Épaisseur du cadre . Le champ est disponible lorsque le mode Vers fichier est activé.
Correction du comportement de la boîte de dialogue Tracé lorsque aucun dispositif de traçage (imprimante/pc3) n'est spécifié dans le document. Le traceur PDF interne sera désormais utilisé. Dans ce cas, dans la mesure du possible, les cotes et l'orientation du format spécifiées dans le fichier pc3 ou le document doivent être conservées. Le traceur PDF interne sélectionnera un format, qui correspond exactement à la taille spécifiée dans le document ou pc3, ou le format le plus grand suivant dans la liste des formats disponibles pour ce traceur.
Dans la boîte de dialogue OPTIONS , dans l'option Importer / Exporter et Section Paramètres d'impression, une nouvelle option a été ajoutée : Tracer des objets temporairement masqués :
Elle contrôle l'impression des objets temporairement masqués par les commandes HIDEOBJECTS ou ISOLATEOBJECTS. Lorsque l'option est activée, les objets masqués en mode d'isolation temporaire (variable système OBJECTISOLATIONMODE = 0) sont imprimés ; lorsqu'elle est désactivée, ils ne sont pas imprimés. Par défaut, l'option est désactivée ; les objets temporairement masqués ne sont pas imprimés.
Dans la boîte de dialogue Mise en page le nom du champ Largeur du cadre a été modifié en Épaisseur du cadre . Le champ est disponible lorsque le mode Vers fichier est activé.
Les raccourcis suivants ont été ajoutés :
Il est désormais possible de définir automatiquement la largeur du cadre pour l'ajuster à la taille du texte en double-cliquant sur le bouton gauche de la souris
sur l'élément de la fenêtre de saisie de texte.
Il est désormais possible de passer du mode "insertion de texte" (le texte est saisi à partir du point d'insertion) au mode "remplacement de texte" (le texte saisi au clavier remplace le texte précédemment tapé) en utilisant la touche INSERT.
- CTRL + MAJ + BARRE D'ESPACE – insère un espace insécable dans les textes ;
- CTRL + B – active/désactive le style gras pour le nouveau texte ou le texte sélectionné ;
- CTRL + I – active/désactive l’italique pour le nouveau texte ou le texte sélectionné ;
- CTRL + U – active/désactive le soulignage pour le nouveau texte ou le texte sélectionné ;
- Ctrl + O – active/désactive le surlignage pour le nouveau texte ou le texte sélectionné ;
Il est désormais possible de définir automatiquement la largeur du cadre pour l'ajuster à la taille du texte en double-cliquant sur le bouton gauche de la souris
sur l'élément de la fenêtre de saisie de texte.Il est désormais possible de passer du mode "insertion de texte" (le texte est saisi à partir du point d'insertion) au mode "remplacement de texte" (le texte saisi au clavier remplace le texte précédemment tapé) en utilisant la touche INSERT.

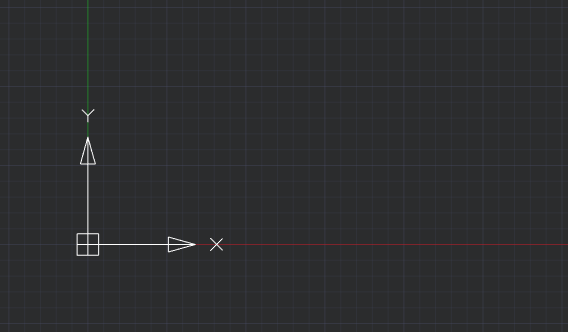

L'affichage couleur de la direction positive de l'axe des abscisses (axe X) et de l'axe ordonnée (axe Y) lors de l'affichage de la grille a été implémenté. De plus, cela vous permet de naviguer dans le plan d'édition.
The colored rays are directed from the origin of coordinates. Red is assigned to the X-axis and green to the Y-axis. Display is enabled/disabled when the grid is enabled/disabled (command line: GRID; hotkeys: F7, Ctrl+G).
The colored rays are directed from the origin of coordinates. Red is assigned to the X-axis and green to the Y-axis. Display is enabled/disabled when the grid is enabled/disabled (command line: GRID; hotkeys: F7, Ctrl+G).

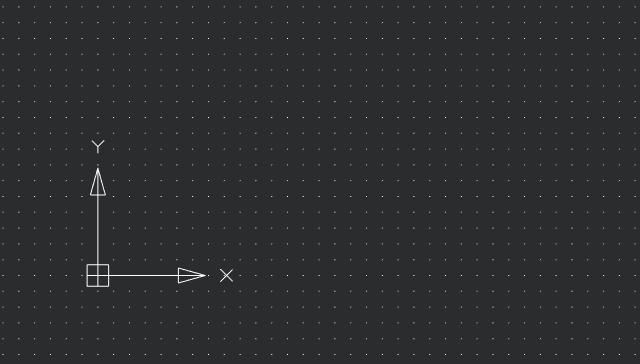

Le style d'affichage de la grille sous forme de points (variable GRIDSTYLE) a été ajoutée.
Par défaut, GRIDSTYLE = 0 – la grille s'affiche sous forme de lignes dans l'espace modèle, l'éditeur de blocs, les mises en page et les présentations de l'espace papier. Les valeurs suivantes de la variable sont également disponibles :
GRIDSTYLE = 1 – affichage de la grille sous forme de points dans l’espace modèle 2D.
GRIDSTYLE = 2 – affichage de la grille sous forme de points dans l’éditeur de blocs.
GRIDSTYLE = 4 – affichage de la grille sous forme de points dans les présentations et les présentations de l'espace papier.

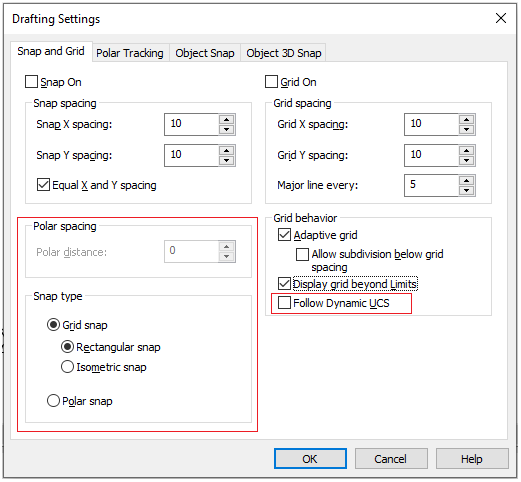

Vous pouvez également définir le Style de la grille dans les paramètres du Dessin (ligne de commande : DDRMODES, DSETTINGS, SE).
Par défaut, GRIDSTYLE = 0 – la grille s'affiche sous forme de lignes dans l'espace modèle, l'éditeur de blocs, les mises en page et les présentations de l'espace papier. Les valeurs suivantes de la variable sont également disponibles :
GRIDSTYLE = 1 – affichage de la grille sous forme de points dans l’espace modèle 2D.
GRIDSTYLE = 2 – affichage de la grille sous forme de points dans l’éditeur de blocs.
GRIDSTYLE = 4 – affichage de la grille sous forme de points dans les présentations et les présentations de l'espace papier.
Vous pouvez également définir le Style de la grille dans les paramètres du Dessin (ligne de commande : DDRMODES, DSETTINGS, SE).
La fonction Copier le format de texte a été ajoutée à la barre Format de texte (ligne de commande : MT, MTEXT, MTEXTCREATE, T).
La fonction vous permet de copier les propriétés suivantes dans un texte multiligne : police, hauteur, style (gras, italique, barré, souligné, surligné), inclinaison, suivi (espacement des caractères), rapport hauteur/largeur, couleur du texte, alignement du texte (gauche, centre, justifié, droite, distribué), interligne, options de liste à puces et numérotée, options de paragraphe (retraits, taquets de tabulation).
Pour utiliser la fonction, vous devez sélectionner une partie du texte ou placer le curseur sur le texte dont le formatage vous avez envie de copier. Sur la barre le Format de texte , cliquez sur le bouton Copier le format de texte . Sélectionnez le texte à formater. Pour terminer le formatage, appuyez sur ESC ou décochez la case Copier le format de texte .
La fonction vous permet de copier les propriétés suivantes dans un texte multiligne : police, hauteur, style (gras, italique, barré, souligné, surligné), inclinaison, suivi (espacement des caractères), rapport hauteur/largeur, couleur du texte, alignement du texte (gauche, centre, justifié, droite, distribué), interligne, options de liste à puces et numérotée, options de paragraphe (retraits, taquets de tabulation).
Pour utiliser la fonction, vous devez sélectionner une partie du texte ou placer le curseur sur le texte dont le formatage vous avez envie de copier. Sur la barre le Format de texte , cliquez sur le bouton Copier le format de texte . Sélectionnez le texte à formater. Pour terminer le formatage, appuyez sur ESC ou décochez la case Copier le format de texte .
Attachment of the standard file (*.dws) in the profile settings to all created and opened drawings has been implemented.
You can configure the settings in the Options dialog box (Command line: OPTIONS, PREF; hotkeys: Ctrl+9) in the Standard Audit Usage section.
Options dans la section Utilisation d'audit standard :
Lorsqu'un fichier standard est affecté à la boîte de dialogue de commande STANDARDS , le fichier sera affiché dans la liste en premier.
You can configure the settings in the Options dialog box (Command line: OPTIONS, PREF; hotkeys: Ctrl+9) in the Standard Audit Usage section.
Options dans la section Utilisation d'audit standard :
- Non – interdiction de joindre le fichier standard aux dessins en cours d’ouverture. L'option est sélectionnée par défaut ;
- Utiliser pour tous les documents – utiliser le fichier standard pour tous les documents ouverts ;
- Nom du fichier d’audit standard – définition du fichier standard *.dws.
Lorsqu'un fichier standard est affecté à la boîte de dialogue de commande STANDARDS , le fichier sera affiché dans la liste en premier.
La boîte de dialogue de la commande le Décodeur de texte (TEXTDECODER) a été complétée par l'affichage des résultats sous forme de tableau "Avant Après" avec l'ajout de la possibilité de trier les colonnes par ordre alphabétique.
La version dépourvue de la boîte de dialogue de la commande d'édition de la liste d'échelles - SCALELISTEDIT à utiliser dans les scripts a été implémenté.
Désormais, la commande ETRANSMIT crée non seulement un package de fichiers à transférer vers un autre utilisateur, mais crée également un fichier *.eml et l'ouvre automatiquement avec le client de messagerie installé sur l'ordinateur. Si l'utilisateur a Outlook comme client de messagerie standard, au lieu de créer un fichier eml, la commande créera une lettre avec une pièce jointe.
Le package de fichiers généré comprend un fichier d'informations avec une extension *.txt , contenant une liste de tous les fichiers (y compris les dossiers), des instructions et des notes pour les utilisateurs.
La commande est complétée par les paramètres suivants :
Le package de fichiers généré comprend un fichier d'informations avec une extension *.txt , contenant une liste de tous les fichiers (y compris les dossiers), des instructions et des notes pour les utilisateurs.
La commande est complétée par les paramètres suivants :
- définir le dossier racine pour former une structure de dossier organisée ;
- inclusion des textures créées et/ou utilisées dans le dessin dans le package de fichiers ;
- inclusion du nuage de points dans le package de fichiers ;
- inclusion de références externes non chargées dans le package de fichiers.
Une nouvelle variable système SHOWMODIFYFRAME a été ajoutée. Elle contrôle la visibilité du cadre en pointillé autour des objets sélectionnés dans les opérations d'édition (copier, déplacer, etc.).

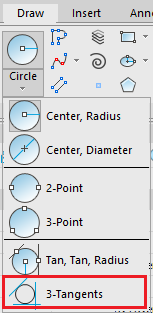

La fonctionnalité de la commande pour construire un cercle en utilisant 2 points de tangence et d'un rayon a été améliorée
. Désormais, vous pouvez également spécifier des éléments de bloc en tant que tangentes.
L'ensemble des configurations des fenêtres des modèles a été élargi :
Les commandes sont disponibles dans le Ruban : Vue– Fenêtres du modèle – Configuration de la fenêtre et dans l'interface classique Menu : Vue – Fenêtres, Barre d’outils : Fenêtres .

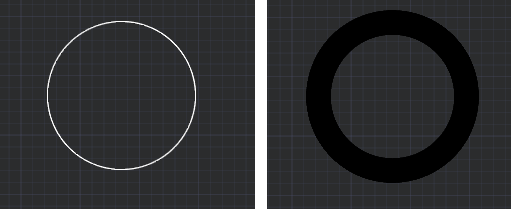

Désormais, lors de la copie des propriétés d'une polyligne en utilisant la commande MATCHPROP , complémentairement à la largeur, la génération dutype de ligne generation est copiée aussi.
Le standard de la Bibliothèque de couvertures a été complétée par de nouvelles textures dans les sections Bois, Toiture, Aménagement paysager, ainsi que par une nouvelle section Eau .
La possibilité de supprimer le calque Defpoints (un calque de service contenant des points de contrôle) en utilisant la commande LAYDEL a été ajoutée. Lors du travail ultérieur sur le document, lors de la configuration des cotes, le calque sera créé à nouveau.

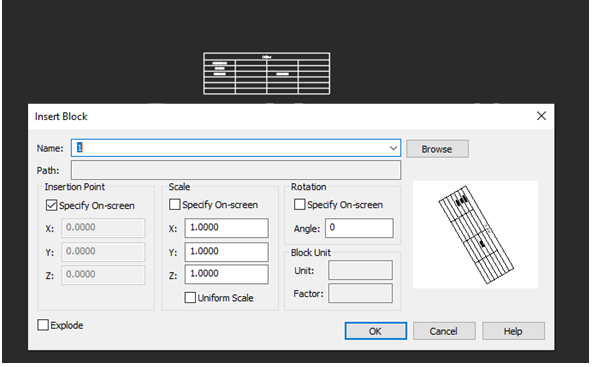

Les possibilités d'insertion de blocs dans les objets mcad (tableaux, lignes de repère) ont été élargies. Désormais, en utilisant la commande Décomposer la géométrie, vous pouvez également ajouter des blocs avec l'option Autoriser la décomposition – option Non.
La possibilité d'étendre le champ de saisie d'expression dans la boîte de dialogue Édition de tableau .

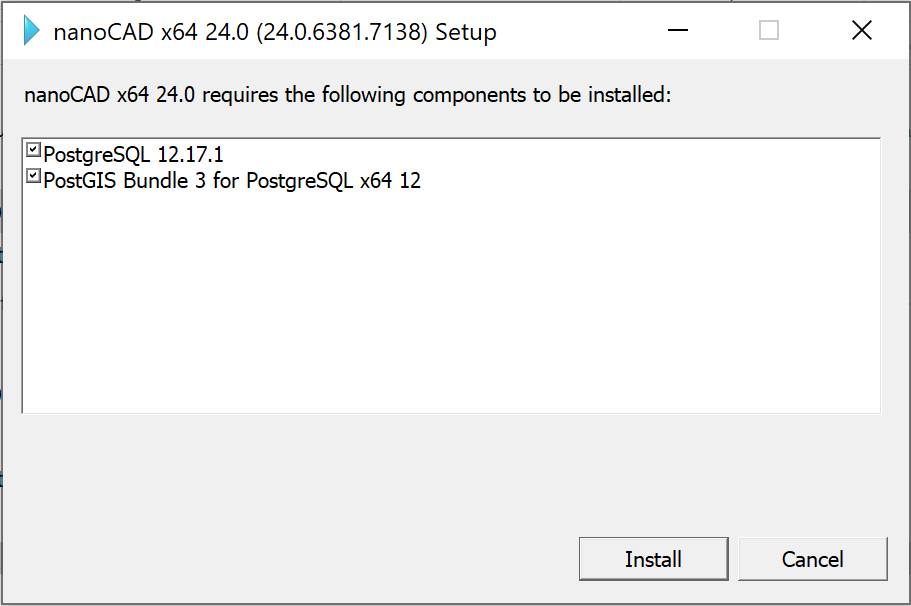

La possibilité d'installer l'extension PostGIS pour PostgreSQL a été ajoutée au programme distributif. L'extension est nécessaire pour utiliser les fonctionnalités des bases de données lors du stockage des nuages de points. Si vous ne prévoyez pas de travailler avec des nuages de points, vous pouvez ignorer cette étape lors de l'installation.
La barre fonctionnelle Propriétés (INSPECTOR) d'un bloc affiche désormais la propriété Échelle uniforme qui est définie lors de la création de la définition du bloc. Vous pouvez la modifier dans l'éditeur de blocs (BEDIT).
La fonctionnalité de la commande pour construire un cercle en utilisant 2 points de tangence et d'un rayon a été améliorée
. Désormais, vous pouvez également spécifier des éléments de bloc en tant que tangentes.L'ensemble des configurations des fenêtres des modèles a été élargi :
Les commandes sont disponibles dans le Ruban : Vue– Fenêtres du modèle – Configuration de la fenêtre et dans l'interface classique Menu : Vue – Fenêtres, Barre d’outils : Fenêtres .
Désormais, lors de la copie des propriétés d'une polyligne en utilisant la commande MATCHPROP , complémentairement à la largeur, la génération dutype de ligne generation est copiée aussi.
Le standard de la Bibliothèque de couvertures a été complétée par de nouvelles textures dans les sections Bois, Toiture, Aménagement paysager, ainsi que par une nouvelle section Eau .
La possibilité de supprimer le calque Defpoints (un calque de service contenant des points de contrôle) en utilisant la commande LAYDEL a été ajoutée. Lors du travail ultérieur sur le document, lors de la configuration des cotes, le calque sera créé à nouveau.
Les possibilités d'insertion de blocs dans les objets mcad (tableaux, lignes de repère) ont été élargies. Désormais, en utilisant la commande Décomposer la géométrie, vous pouvez également ajouter des blocs avec l'option Autoriser la décomposition – option Non.
La possibilité d'étendre le champ de saisie d'expression dans la boîte de dialogue Édition de tableau .
La possibilité d'installer l'extension PostGIS pour PostgreSQL a été ajoutée au programme distributif. L'extension est nécessaire pour utiliser les fonctionnalités des bases de données lors du stockage des nuages de points. Si vous ne prévoyez pas de travailler avec des nuages de points, vous pouvez ignorer cette étape lors de l'installation.
La barre fonctionnelle Propriétés (INSPECTOR) d'un bloc affiche désormais la propriété Échelle uniforme qui est définie lors de la création de la définition du bloc. Vous pouvez la modifier dans l'éditeur de blocs (BEDIT).
Correction du bogue à cause duquel la mise à l'échelle du texte dans une cellule ne fonctionnait pas en mode édition dans l'éditeur de tableau.
Correction du bogue à cause duquel le texte n'était pas affiché dans les cellules de tableau avec une direction de texte verticale lorsque l'alignement haut centre et haut droite a été sélectionné dans la fenêtre d'aperçu de le menu du tableau Modifiertable .
Correction du bogue à cause duquel la sélection des objets dans le filtre de rapport était réinitialisée si les objets précédemment ajoutés ne correspondaient pas aux conditions du filtre.
Correction du bogue à cause duquel il était impossible d'insérer un bloc dans une cellule de tableau.
Correction du bogue à cause duquel le texte n'était pas affiché dans les cellules de tableau avec une direction de texte verticale lorsque l'alignement haut centre et haut droite a été sélectionné dans la fenêtre d'aperçu de le menu du tableau Modifiertable .
Correction du bogue à cause duquel la sélection des objets dans le filtre de rapport était réinitialisée si les objets précédemment ajoutés ne correspondaient pas aux conditions du filtre.
Correction du bogue à cause duquel il était impossible d'insérer un bloc dans une cellule de tableau.
Correction du bogue à cause duquel le filtre pour des objets IFC spécifiques (par la propriété IfcId) ne fonctionnait pas lors de l'importation d'un modèle d'information.
Correction du bogue à cause duquel le contenu de l'onglet IFC n'était pas chargé immédiatement lors du démarrage d'une nouvelle session.
Correction du bogue à cause duquel le contenu de l'onglet IFC n'était pas chargé immédiatement lors du démarrage d'une nouvelle session.
Correction du plantage du programme lors de la spécification d'un tableau d'objets dégénérés (segments, polylignes), de lignes de repère, de tableaux comme trajectoire.
Correction du plantage lors du clic sur le bouton Sélectionner (Navigation et sélection) tandis que le nom du dessin est sélectionné dans Explorateur de dessin (DRAWINGEXPLORER).
Correction du plantage survenu après avoir renommé une configuration de la fenêtre en utilisant les caractères non valides.
Correction du plantage survenu lors de la fermeture d'un dessin sans enregistrer après l'insertion et le découpage d'un arrière-plan de la carte (MAPVIEW, CLIPMAP).
Correction du bogue qui provoquait le blocage et le plantage du programme lorsque la taille du fichier était supérieure à 1 Go.
Le plantage a été corrigé et les performances de la plateforme avec les dessins contenant des liens externes vers de grands rasters ECW ont été optimisées. Le travail avec le fichier est désormais organisé en parties (jusqu'à 64 Mo). L'impression de tels dessins est possible à partir de l'espace modèle en utilisant, par exemple, le Traceur PDF interne.
Correction du plantage lors du clic sur le bouton Sélectionner (Navigation et sélection) tandis que le nom du dessin est sélectionné dans Explorateur de dessin (DRAWINGEXPLORER).
Correction du plantage survenu après avoir renommé une configuration de la fenêtre en utilisant les caractères non valides.
Correction du plantage survenu lors de la fermeture d'un dessin sans enregistrer après l'insertion et le découpage d'un arrière-plan de la carte (MAPVIEW, CLIPMAP).
Correction du bogue qui provoquait le blocage et le plantage du programme lorsque la taille du fichier était supérieure à 1 Go.
Le plantage a été corrigé et les performances de la plateforme avec les dessins contenant des liens externes vers de grands rasters ECW ont été optimisées. Le travail avec le fichier est désormais organisé en parties (jusqu'à 64 Mo). L'impression de tels dessins est possible à partir de l'espace modèle en utilisant, par exemple, le Traceur PDF interne.
Correction du mécanisme de sélection des blocs insérés dans les commandes LAYOFF, LAYFRZ et LAYVPI . Désormais, avec les options Ensemble de blocs > Bloc, les commandes fonctionnent également pour les calques qui contiennent un bloc à l'intérieur d'un bloc (référence externe).
L'erreur a été corrigée. À cause de cette erreur des références externes (XATTACH) contenant des noms longs étaient insérées de manière sélective lorsque plusieurs fichiers étaient sélectionnés en même temps. Désormais, vous pouvez sélectionner de nombreux fichiers contenant des noms longs. Le nombre maximum de références à charger est limité à 200. Aussi, un bogue, qui entraînait l'insertion de dessins à des échelles différentes lors de l'insertion simultanée de références externes, a été corrigé.
L'erreur avec la commande CHAMP a été corrigée, lorsque dans la Formule, lors de la saisie d'une expression avec des parenthèses, les parenthèses extérieures étaient supprimées, ce qui entraînait des erreurs de calcul.
Correction du fonctionnement du bouton Arrêtdans la boîte de dialogue Traitement par lots (BATCHPROCESS).
La situation a été corrigée lorsque des messages d'avertissement concernant des violations de normes apparaissaient dans le mode Éditer une référence (REFEDIT).
Correction du bogue à cause duquel une ellipse dupliquée apparaissait lors de la mise à l'échelle inégale d'un cercle ou d'un arc.
Correction du bogue qui entraînait la perte de l'associativité de taille après Espace de changement (CHSPACE).
Correction du bogue avec la disponibilité des paramètres de texte (hauteur du texte, rotation) avec les options d'alignement "Largeur" et "Ajuster" dans la fenêtre Définition d'attribut(ATTDEF).
Le fonctionnement de la commande NEWLAYER a été corrigée ; la possibilité de saisir les noms de nouveaux calques avec des espaces a été ajoutée.
L'épaisseur de ligne a été limitée à 200 mm dans le Tableau de création et d'édition de styles de tracé (PLOTSTYLEMANAGER).
Correction du bogue à cause duquel les calques sous-jacents dans le format DWF n'ont pas été insérés dans un dessin en utilisant la commande UATTACH .
Correction de l'erreur survenue lors de la synchronisation des attributs des références de bloc (ATTSYNC) dans des blocs avec des attributs qui incluaient une formule avec un champ d'attribut du même bloc.
Correction du bogue qui empêchait le bouton de verrouillage de la fenêtre de fonctionner si la fenêtre était découpée par une polyligne.
Correction du bogue à cause duquel il était impossible de sélectionner un angle de remplissage égal à 360 degrés lors de la création et de l'édition d'un Tableau polaire (ARRAYPOLAR).
Correction du nombre d'erreurs à cause desquelles il était possible de modifier le texte de lignes de repère multiple sur un calque verrouillé.
Correction de l'erreur à cause de laquelle les attributs de bloc n'étaient pas affichés après leur insertion dans un nouveau fichier.
Correction du bogue à cause duquel le statut d'une référence externe dans la barre d'outils Références externes n'a pas été mise à jour lors de sa mise à jour.
Correction du bogue à cause duquel les textes dans les blocs annotatifs avec deux échelles n'étaient pas imprimés.
Correction de la situation dans laquelle l'ajout d'une référence externe (ATTACH) à un bloc 2D le convertirait en bloc 3D.
Correction du bogue à cause duquel les nouvelles options de format de champ (FIELD) n'étaient pas appliquées après l'édition.
Correction du bogue à cause duquel l'exportation de la zone de dessin (RASTEROUT) au format WMF n'était pas effectuée.
Correction du bogue à cause duquel les champs dans les lignes de repère multiples (MLEADER) avec la pièce jointe Droite – Le style de ligne supérieure soulignée s'est transformé en texte.

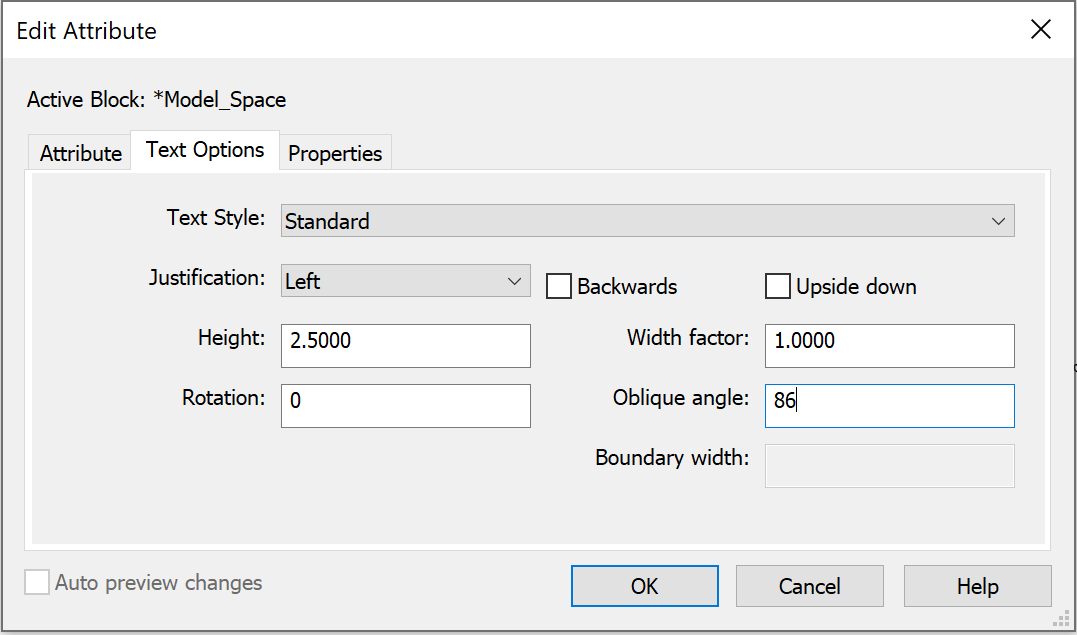

Correction du bogue à cause duquel la largeur personnalisée d'un attribut de lignes multiples n'était pas mise à l'échelle lors de la mise à l'échelle (SCALE) d'un bloc (BLOCK).
Correction de la situation où les rasters au format *.png n'étaient pas chargés lors de l'importation de fichiers *.dxf.
Correction du bogue à cause duquel le recalcul automatique ne fonctionnait pas dans un tableau avec des blocs dont les noms commençaient par le caractère “_” (soulignement).
Correction du bogue à cause duquel, lors de l'insertion d'un gabarit de jeu de feuilles dans un nouveau fichier en utilisant la commande LAYOUTFROMTEMPLATE , des définitions de blocs situés sur d'autres feuilles ou dans l'espace modèle ont été ajoutées au dessin aussi.
Correction du bogue à cause duquel les informations sur l'objet Région (REGION) qui s'affichait de manière incorrecte dans les cellules du tableau.
Correction du mécanisme d'affichage d'un message sur les violations des normes. Désormais, le message se ferme automatiquement lorsque vous cliquez sur un lien qu'il contient ou lorsqu'une vérification des normes est commencée.
Correction du bogue à cause duquel les blocs dans les cellules du tableau s'affichaient de manière incorrecte après avoir ajouté les rangées au tableau.

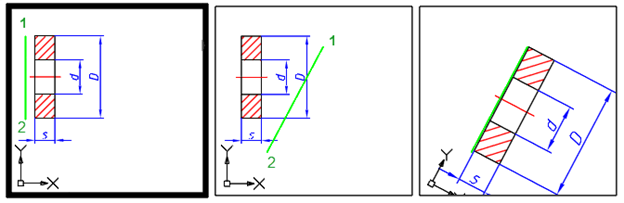

Correction de la situation lorsque la Vue de la mise à jour vers le Plan lorsque le SCU (UCS) est modifié (la variable système UCSFOLLOW)) n'a pas changé lors du basculement entre les SCU via la barre fonctionnelle Propriétés.
Correction du bogue qui empêchait de trier par date dans la barre fonctionnelle Références externes de fonctionner correctement.
Correction du bogue à cause duquel les champs avec les propriétés du document dans les tableaux n'étaient pas modifiés ou mis à jour lors de la division du tableau en pages.
Correction du bogue à cause duquel les fichiers standards (*.dws) n'étaient pas affichés dans Explorateur de fichiers .
Correction du bogue à cause duquel, après la création et l'application d'une mise en page (PAGESETUP) à une autre présentation, le zoom ne se produisait pas correctement et les limites de dessin ne s'affichaient pas.
Correction du bogue à cause duquel les références externes étaient dupliquées dans la barre fonctionnelle Références externes (EXTERNALREFERENCES).
Correction du bogue qui entraînait la pixellisation de la bordure de la sélection de raster. Désormais, lors de l'exécution des opérations de rastérisation, seule la partie de la sélection située dans les limites de l'image résultante est rastérisée.
Correction des erreurs lors du fonctionnement de la variable FIELDEVAL . Désormais, toutes les valeurs des variables fonctionnent comme décrit.
Correction du bogue à cause duquel MTEXT avec un formatage en gras et/ou en italique créé dans la version actuelle du programme était affiché dans les anciennes versions avec des symboles de formatage.
Les performances de la plateforme ont été accélérées lors de l'édition des cotes en utilisant les poignées (GRIP).
Correction du bogue à cause duquel certains objets (tableaux nanoCAD (TABLE), axes de coordination (SPCLINE , SPGRID, SPPGRID, SPARCCLINE, SPCIRCCLINE), désignation de pente (SPGRAD)) étaient créés tournés si le SCU actuel était tourné par rapport au WCS. Désormais, des tableaux sont orientées par rapport au WCS.
Correction du comportement du Épaisseur du cadre (anciennement Largeur du cadre) dans les boîtes de dialogue Mise en page et Tracé. Désormais, le paramètre est disponible uniquement lorsque le mode Ajuster au papier est sélectionné.
Correction du bogue à cause duquel lors du collage d'un bloc recadré via le presse-papiers, le bloc était inséré non recadré.
Correction des problèmes de dessin de grille isométrique (les lignes de grille étaient situées au double de la distance spécifiée dans les paramètres).

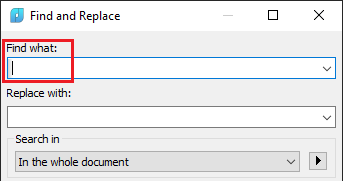

La commande Rechercher et remplacer (FIND) a été améliorée. Désormais, non seulement il recherche, mais il remplace également le texte dans les tableaux.
Le mécanisme d'annulation des actions lors de la création d'un raster (PENCIL, ERASER, FILL, ERASE WITH FILL) a été amélioré. Désormais, chaque action de la commande est annulée.
Correction du bogue qui empêchait le programme de fonctionner lorsqu'un cercle était sélectionné avec un bloc comme tangente. Désormais, la ligne de commande affiche l'avertissement « Le point spécifié ne correspond pas au mode d'accrochage actuel. Mauvais point. »
Correction du bogue dans la commande Texte en lignes miltiples à cause de laquelle, lorsque le curseur était dans les champs Hauteur, Inclinaison, Suivi, Taux de compression, tous les autres boutons du panneau devenaient inaccessibles pour l'édition.
Le bogue qui provoquait l'arrêt du programme lors de la saisie de valeurs d'angle de texte non valides dans les boîtes de dialogue Gestionnaire d'attributs de bloc (EATTEDIT) et Modifier l'attribut (BATTMAN). Désormais, lors de la saisie d'une valeur non valide, un avertissement s'affiche « Valeur d'angle oblique non valide, veuillez saisir une nouvelle valeur dans la plage de -85 à 85 »
Correction du bogue qui provoquait l'affichage incorrect des styles visuels lors de l'affectation des options de face suivantes : Propriétés de face : Réaliste et Qualité de l'éclairage : Aucun éclairage.
La boîte de dialogue Insérer une (des) présentation(s) nsert Layout(s) de la commande LAYOUTFROMTEMPLATE a été améliorée. S'il y a une présentation dans la liste, elle est sélectionnée par défaut, appuyez sur Entrée (ou OK) et cela la chargera immédiatement dans le dessin. Si la valeur est supérieure, la première feuille de la liste sera sélectionnée.
Correction du bogue qui empêchait le programme de fonctionner lors de l'insertion d'un bloc dynamique en utilisant la commande du menu contextuel Créer un bloc dans la barre Explorateur de fichiers.
Correction du bogue survenu lors de la création d'une région (REG, REGION) à partir d'un contour fermé incluant un arc.
Correction du bogue pour les imprimantes HP Designjet 500ps plus, HP Designjet 500PS, à cause duquel l'aperçu et l'impression d'un fichier contenant des objets multicolores s'affichaient en noir et blanc.
Correction du bogue à cause duquel le remplissage des poignées pour les lignes de repère, les tableaux et les objets de construction disparaissait lorsque le paramètre FILLMODE = 0 a été défini.
Correction du bogue à cause duquel l'impression d'un objet OLE en utilisant Imprimer en PDF provoquait l'inversion de l'image.

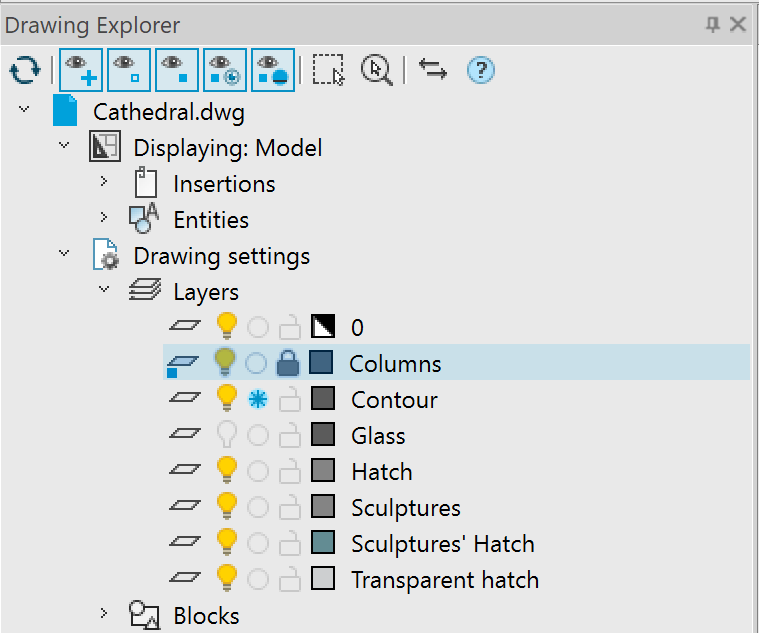

Correction des bogues dans l' Explorateur de dessins (DRAWINGEXPLORER) associé à l'affichage des objets existants lorsque le bouton Afficher les objets créés est désactivé et à l'affichage des objets supprimés lorsque le bouton Afficher les objets résidents est désactivé.
Correction du bogue survenu dans certains dessins lors de la copie ou du repositionnement de cotes non associatives.
La rupture de la commande de tracé par lots (PUBLISH) a été améliorée. Désormais, lorsque la case Travail multi-feuilles n'est pas cochée, le tracé peut être interrompu par Annuler lors de l'impression de n'importe quelle présentation.
Correction du bogue qui a provoqué l'arrêt du fonctionnement du programme lors de la tentative de modification des options de Conversion de raster dans l'onglet Conversion .
Correction du bogue qui provoquait un décalage d'un attribut multiligne lors de sa mise à jour dans le Gestionnaire d'attributs de bloc.
Correction du bogue à cause duquel les types de ligne personnalisés contenant des formes n'étaient pas enregistrés dans les xréfs.
Correction du bogue à cause duquel la hauteur du texte de la ligne de repère multiple n'était pas appliquée lorsque la hauteur du texte était affectée dans un style de texte.
Correction du bogue à cause duquel la contrainte de fusion dans l'esquisse ne fonctionnait pas.
Correction du bogue à cause duquel les signes #### étaient affichés dans l'attribut avec la formule dans le cas où la formule effectuait des opérations arithmétiques avec des champs – propriétés des objets.
Correction du défaut d'affichage de la grille dans l'espace papier, à cause duquel les limites de la grille ne coïncidaient pas avec les limites de la présentation.
Correction du bogue, à la suite de quoi le texte collé depuis le presse-papiers ne remplaçait pas le texte sélectionné dans la ligne de commande, mais était ajouté à celui qui existe.
La possibilité d'utiliser des gabarits lors de l'importation de documents a été rétablie. Dans la boîte de dialogue Options vous pouvez définir le gabarit par défaut pour les documents importés. Les paramètres Généraux(type et précision de la représentation des unités, limites de dessin, paramètres des modes ACCROCHAGE et GRILLE; organisation des calques ; styles dimensionnels et de texte ; types et épaisseurs de ligne, etc.), objets graphiques (cartouches, cadres et logos), les normes DWS jointes sont extraites du gabarit.
L'erreur a été corrigée. À cause de cette erreur des références externes (XATTACH) contenant des noms longs étaient insérées de manière sélective lorsque plusieurs fichiers étaient sélectionnés en même temps. Désormais, vous pouvez sélectionner de nombreux fichiers contenant des noms longs. Le nombre maximum de références à charger est limité à 200. Aussi, un bogue, qui entraînait l'insertion de dessins à des échelles différentes lors de l'insertion simultanée de références externes, a été corrigé.
L'erreur avec la commande CHAMP a été corrigée, lorsque dans la Formule, lors de la saisie d'une expression avec des parenthèses, les parenthèses extérieures étaient supprimées, ce qui entraînait des erreurs de calcul.
Correction du fonctionnement du bouton Arrêtdans la boîte de dialogue Traitement par lots (BATCHPROCESS).
La situation a été corrigée lorsque des messages d'avertissement concernant des violations de normes apparaissaient dans le mode Éditer une référence (REFEDIT).
Correction du bogue à cause duquel une ellipse dupliquée apparaissait lors de la mise à l'échelle inégale d'un cercle ou d'un arc.
Correction du bogue qui entraînait la perte de l'associativité de taille après Espace de changement (CHSPACE).
Correction du bogue avec la disponibilité des paramètres de texte (hauteur du texte, rotation) avec les options d'alignement "Largeur" et "Ajuster" dans la fenêtre Définition d'attribut(ATTDEF).
Le fonctionnement de la commande NEWLAYER a été corrigée ; la possibilité de saisir les noms de nouveaux calques avec des espaces a été ajoutée.
L'épaisseur de ligne a été limitée à 200 mm dans le Tableau de création et d'édition de styles de tracé (PLOTSTYLEMANAGER).
Correction du bogue à cause duquel les calques sous-jacents dans le format DWF n'ont pas été insérés dans un dessin en utilisant la commande UATTACH .
Correction de l'erreur survenue lors de la synchronisation des attributs des références de bloc (ATTSYNC) dans des blocs avec des attributs qui incluaient une formule avec un champ d'attribut du même bloc.
Correction du bogue qui empêchait le bouton de verrouillage de la fenêtre de fonctionner si la fenêtre était découpée par une polyligne.
Correction du bogue à cause duquel il était impossible de sélectionner un angle de remplissage égal à 360 degrés lors de la création et de l'édition d'un Tableau polaire (ARRAYPOLAR).
Correction du nombre d'erreurs à cause desquelles il était possible de modifier le texte de lignes de repère multiple sur un calque verrouillé.
Correction de l'erreur à cause de laquelle les attributs de bloc n'étaient pas affichés après leur insertion dans un nouveau fichier.
Correction du bogue à cause duquel le statut d'une référence externe dans la barre d'outils Références externes n'a pas été mise à jour lors de sa mise à jour.
Correction du bogue à cause duquel les textes dans les blocs annotatifs avec deux échelles n'étaient pas imprimés.
Correction de la situation dans laquelle l'ajout d'une référence externe (ATTACH) à un bloc 2D le convertirait en bloc 3D.
Correction du bogue à cause duquel les nouvelles options de format de champ (FIELD) n'étaient pas appliquées après l'édition.
Correction du bogue à cause duquel l'exportation de la zone de dessin (RASTEROUT) au format WMF n'était pas effectuée.
Correction du bogue à cause duquel les champs dans les lignes de repère multiples (MLEADER) avec la pièce jointe Droite – Le style de ligne supérieure soulignée s'est transformé en texte.
Correction du bogue à cause duquel la largeur personnalisée d'un attribut de lignes multiples n'était pas mise à l'échelle lors de la mise à l'échelle (SCALE) d'un bloc (BLOCK).
Correction de la situation où les rasters au format *.png n'étaient pas chargés lors de l'importation de fichiers *.dxf.
Correction du bogue à cause duquel le recalcul automatique ne fonctionnait pas dans un tableau avec des blocs dont les noms commençaient par le caractère “_” (soulignement).
Correction du bogue à cause duquel, lors de l'insertion d'un gabarit de jeu de feuilles dans un nouveau fichier en utilisant la commande LAYOUTFROMTEMPLATE , des définitions de blocs situés sur d'autres feuilles ou dans l'espace modèle ont été ajoutées au dessin aussi.
Correction du bogue à cause duquel les informations sur l'objet Région (REGION) qui s'affichait de manière incorrecte dans les cellules du tableau.
Correction du mécanisme d'affichage d'un message sur les violations des normes. Désormais, le message se ferme automatiquement lorsque vous cliquez sur un lien qu'il contient ou lorsqu'une vérification des normes est commencée.
Correction du bogue à cause duquel les blocs dans les cellules du tableau s'affichaient de manière incorrecte après avoir ajouté les rangées au tableau.
Correction de la situation lorsque la Vue de la mise à jour vers le Plan lorsque le SCU (UCS) est modifié (la variable système UCSFOLLOW)) n'a pas changé lors du basculement entre les SCU via la barre fonctionnelle Propriétés.
Correction du bogue qui empêchait de trier par date dans la barre fonctionnelle Références externes de fonctionner correctement.
Correction du bogue à cause duquel les champs avec les propriétés du document dans les tableaux n'étaient pas modifiés ou mis à jour lors de la division du tableau en pages.
Correction du bogue à cause duquel les fichiers standards (*.dws) n'étaient pas affichés dans Explorateur de fichiers .
Correction du bogue à cause duquel, après la création et l'application d'une mise en page (PAGESETUP) à une autre présentation, le zoom ne se produisait pas correctement et les limites de dessin ne s'affichaient pas.
Correction du bogue à cause duquel les références externes étaient dupliquées dans la barre fonctionnelle Références externes (EXTERNALREFERENCES).
Correction du bogue qui entraînait la pixellisation de la bordure de la sélection de raster. Désormais, lors de l'exécution des opérations de rastérisation, seule la partie de la sélection située dans les limites de l'image résultante est rastérisée.
Correction des erreurs lors du fonctionnement de la variable FIELDEVAL . Désormais, toutes les valeurs des variables fonctionnent comme décrit.
Correction du bogue à cause duquel MTEXT avec un formatage en gras et/ou en italique créé dans la version actuelle du programme était affiché dans les anciennes versions avec des symboles de formatage.
Les performances de la plateforme ont été accélérées lors de l'édition des cotes en utilisant les poignées (GRIP).
Correction du bogue à cause duquel certains objets (tableaux nanoCAD (TABLE), axes de coordination (SPCLINE , SPGRID, SPPGRID, SPARCCLINE, SPCIRCCLINE), désignation de pente (SPGRAD)) étaient créés tournés si le SCU actuel était tourné par rapport au WCS. Désormais, des tableaux sont orientées par rapport au WCS.
Correction du comportement du Épaisseur du cadre (anciennement Largeur du cadre) dans les boîtes de dialogue Mise en page et Tracé. Désormais, le paramètre est disponible uniquement lorsque le mode Ajuster au papier est sélectionné.
Correction du bogue à cause duquel lors du collage d'un bloc recadré via le presse-papiers, le bloc était inséré non recadré.
Correction des problèmes de dessin de grille isométrique (les lignes de grille étaient situées au double de la distance spécifiée dans les paramètres).
La commande Rechercher et remplacer (FIND) a été améliorée. Désormais, non seulement il recherche, mais il remplace également le texte dans les tableaux.
Le mécanisme d'annulation des actions lors de la création d'un raster (PENCIL, ERASER, FILL, ERASE WITH FILL) a été amélioré. Désormais, chaque action de la commande est annulée.
Correction du bogue qui empêchait le programme de fonctionner lorsqu'un cercle était sélectionné avec un bloc comme tangente. Désormais, la ligne de commande affiche l'avertissement « Le point spécifié ne correspond pas au mode d'accrochage actuel. Mauvais point. »
Correction du bogue dans la commande Texte en lignes miltiples à cause de laquelle, lorsque le curseur était dans les champs Hauteur, Inclinaison, Suivi, Taux de compression, tous les autres boutons du panneau devenaient inaccessibles pour l'édition.
Le bogue qui provoquait l'arrêt du programme lors de la saisie de valeurs d'angle de texte non valides dans les boîtes de dialogue Gestionnaire d'attributs de bloc (EATTEDIT) et Modifier l'attribut (BATTMAN). Désormais, lors de la saisie d'une valeur non valide, un avertissement s'affiche « Valeur d'angle oblique non valide, veuillez saisir une nouvelle valeur dans la plage de -85 à 85 »
Correction du bogue qui provoquait l'affichage incorrect des styles visuels lors de l'affectation des options de face suivantes : Propriétés de face : Réaliste et Qualité de l'éclairage : Aucun éclairage.
La boîte de dialogue Insérer une (des) présentation(s) nsert Layout(s) de la commande LAYOUTFROMTEMPLATE a été améliorée. S'il y a une présentation dans la liste, elle est sélectionnée par défaut, appuyez sur Entrée (ou OK) et cela la chargera immédiatement dans le dessin. Si la valeur est supérieure, la première feuille de la liste sera sélectionnée.
Correction du bogue qui empêchait le programme de fonctionner lors de l'insertion d'un bloc dynamique en utilisant la commande du menu contextuel Créer un bloc dans la barre Explorateur de fichiers.
Correction du bogue survenu lors de la création d'une région (REG, REGION) à partir d'un contour fermé incluant un arc.
Correction du bogue pour les imprimantes HP Designjet 500ps plus, HP Designjet 500PS, à cause duquel l'aperçu et l'impression d'un fichier contenant des objets multicolores s'affichaient en noir et blanc.
Correction du bogue à cause duquel le remplissage des poignées pour les lignes de repère, les tableaux et les objets de construction disparaissait lorsque le paramètre FILLMODE = 0 a été défini.
Correction du bogue à cause duquel l'impression d'un objet OLE en utilisant Imprimer en PDF provoquait l'inversion de l'image.
Correction des bogues dans l' Explorateur de dessins (DRAWINGEXPLORER) associé à l'affichage des objets existants lorsque le bouton Afficher les objets créés est désactivé et à l'affichage des objets supprimés lorsque le bouton Afficher les objets résidents est désactivé.
Correction du bogue survenu dans certains dessins lors de la copie ou du repositionnement de cotes non associatives.
La rupture de la commande de tracé par lots (PUBLISH) a été améliorée. Désormais, lorsque la case Travail multi-feuilles n'est pas cochée, le tracé peut être interrompu par Annuler lors de l'impression de n'importe quelle présentation.
Correction du bogue qui a provoqué l'arrêt du fonctionnement du programme lors de la tentative de modification des options de Conversion de raster dans l'onglet Conversion .
Correction du bogue qui provoquait un décalage d'un attribut multiligne lors de sa mise à jour dans le Gestionnaire d'attributs de bloc.
Correction du bogue à cause duquel les types de ligne personnalisés contenant des formes n'étaient pas enregistrés dans les xréfs.
Correction du bogue à cause duquel la hauteur du texte de la ligne de repère multiple n'était pas appliquée lorsque la hauteur du texte était affectée dans un style de texte.
Correction du bogue à cause duquel la contrainte de fusion dans l'esquisse ne fonctionnait pas.
Correction du bogue à cause duquel les signes #### étaient affichés dans l'attribut avec la formule dans le cas où la formule effectuait des opérations arithmétiques avec des champs – propriétés des objets.
Correction du défaut d'affichage de la grille dans l'espace papier, à cause duquel les limites de la grille ne coïncidaient pas avec les limites de la présentation.
Correction du bogue, à la suite de quoi le texte collé depuis le presse-papiers ne remplaçait pas le texte sélectionné dans la ligne de commande, mais était ajouté à celui qui existe.
La possibilité d'utiliser des gabarits lors de l'importation de documents a été rétablie. Dans la boîte de dialogue Options vous pouvez définir le gabarit par défaut pour les documents importés. Les paramètres Généraux(type et précision de la représentation des unités, limites de dessin, paramètres des modes ACCROCHAGE et GRILLE; organisation des calques ; styles dimensionnels et de texte ; types et épaisseurs de ligne, etc.), objets graphiques (cartouches, cadres et logos), les normes DWS jointes sont extraites du gabarit.
Une nouvelle barre d'outils Une nouvelle barre d'outils Gestionnaire du projet de nuage de points (NPC_PROJECT_MANAGER) vous permet de gérer le projet créé lors de l'importation des nuages de points.
Gestion des révisions du nuage de points dans la base de données (NPC_EDIT_DB) affiche toutes les bases de données dans la connexion sélectionnée, ainsi que toutes les révisions des nuages de points qui ont été téléchargés dans la base de données à l'aide de la commande NPC_TO_DB – Exportation des données de nuage vers la base de données .
Les nouvelles commandes Masquer le nuage de points (NPC_HIDE) et Afficher un nuage de points (NPC_SHOW) vous permettent de masquer les nuages de points sélectionnés (ou toutes), ainsi que d'afficher les nuages de points.
Lors de la création d'une nouvelle connexion dans la commande Configuration des connexions à la base de données (NPC_DB_CONFIG), une vérification des connexions a été ajoutée pour garantir que les données saisies sont correctes.

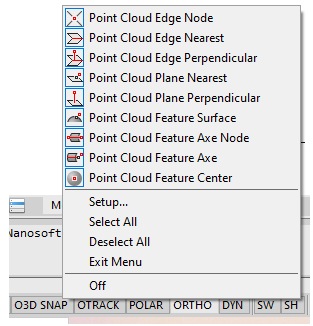

Pour les nuages de points dans lesquels des formes ont été trouvées, l'accrochage Centre des formes a été ajouté.
Une nouvelle fonctionnalité globale est apparue : Construction .
Une nouvelle fonctionnalité globale est apparue : Construction .
Dans la barre Propriétés (INSPECTOR) il existe désormais une possibilité d'utiliser un curseur pour changer la taille du point.
La possibilité de sélectionner des rangées en utilisant le bouton Shift a été ajoutée à la boîte de dialogue Mode de vue (NPC_VIEWMODE).
Correction du calcul des cotes du nuage après le découpage d'un nuage de points.

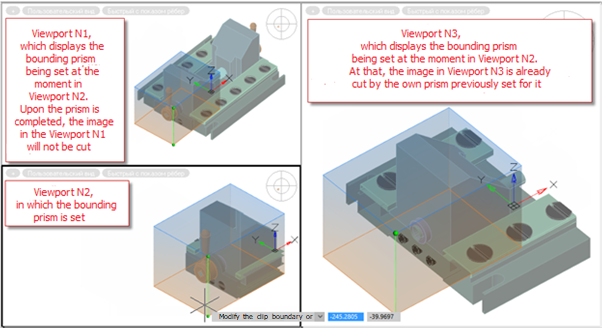

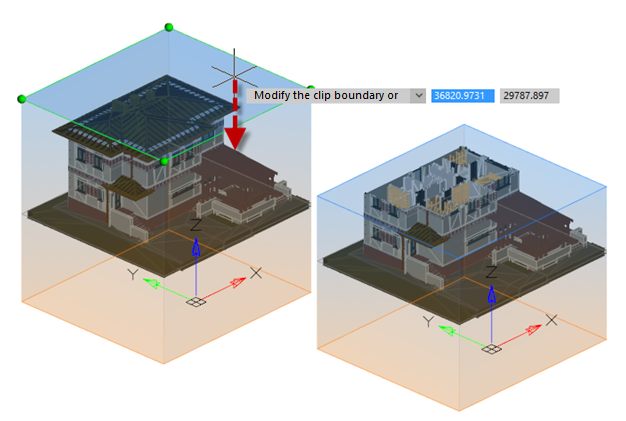

Correction du fonctionnement incorrect du Prisme de délimitation (MCLIP) après le découpage des nuages de points.
Correction de la réinitialisation de la taille des points et du découpage des nuages après avoir modifié la visibilité des classes via la boîte de dialogue Calques (LAYERS).
Exportation des nuages de points (NPC_EXPORT) au format RCS a été accéléré.
Correction de la définition de la visibilité des nuages de points en mode 2D.

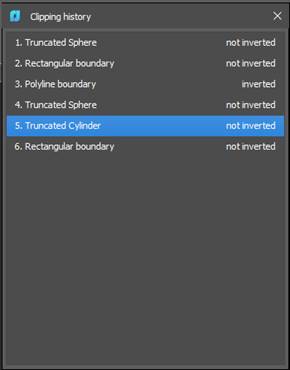

Correction du fonctionnement de la commande Réinitialiser le clip (NPC_CLIP_RESET) lors du découpage d'un nuage.
Correction d'une apparence de nuage lors de l'impression et de la rastérisation.
Les indices de points dans les nuages ont été convertis en UINT64 et la limite du volume des nuages de points a été supprimée.
Correction du calcul des cotes du nuage après le découpage d'un nuage de points.
Correction du fonctionnement incorrect du Prisme de délimitation (MCLIP) après le découpage des nuages de points.
Correction de la réinitialisation de la taille des points et du découpage des nuages après avoir modifié la visibilité des classes via la boîte de dialogue Calques (LAYERS).
Exportation des nuages de points (NPC_EXPORT) au format RCS a été accéléré.
Correction de la définition de la visibilité des nuages de points en mode 2D.
Correction du fonctionnement de la commande Réinitialiser le clip (NPC_CLIP_RESET) lors du découpage d'un nuage.
Correction d'une apparence de nuage lors de l'impression et de la rastérisation.
Les indices de points dans les nuages ont été convertis en UINT64 et la limite du volume des nuages de points a été supprimée.
Version 23
L'utilitaire de purge par lots et de correction initiale des fichiers problématiques a été implémenté. Il vous permet de corriger les erreurs (commande AUDIT) et de nettoyer les données non nécessaires (commande -PURGE) dans plusieurs dessins spécifiés par l'utilisateur à la fois. Dans la boîte de dialogue, vous pouvez spécifier les options de nettoyage requises et d'autres paramètres du programme. L'utilitaire permet également de compléter le script de traitement avec des commandes de correction de dessin qui seront exécutées dans l'ordre spécifié par l'utilisateur.
La boîte de dialogue de purge par lots s'ouvre avec la commande Traitement de fichiers par lots (BATCHPROCESS).
La liste des fichiers sélectionnés pour le traitement est affichée à droite. Vous pouvez ajouter des fichiers un par un ou dans un dossier entier. Sur la gauche se trouve une liste de commandes disponibles pour l'exécution avec une liste de leurs paramètres. Les cases cochées indiquent les commandes et les actions à effectuer pour chaque fichier.
La purge est également effectuée sur les calques désactivés, gelés et bloqués.
Il est possible de purger toutes les catégories fournies dans la version dépourvue de la boîte de dialogue de la commande -PURGE, y compris : les entrées vides dans le tableau de tri, les échelles annotatives, les applications enregistrées.
Les paramètres de traitement par lots peuvent être enregistrés dans un nouveau profil de paramètres pour leur utilisation ultérieure.
Le bouton des commandes Réorganiser
a été ajouté pour vous permettre de modifier l'ordre des commandes en utilisant glisser-déposer.
Il existe également un bouton de paramètres pour les dossiers sélectionnés, où vous pouvez spécifier si les fichiers des sous-dossiers doivent être traités.
La boîte de dialogue de purge par lots s'ouvre avec la commande Traitement de fichiers par lots (BATCHPROCESS).
La liste des fichiers sélectionnés pour le traitement est affichée à droite. Vous pouvez ajouter des fichiers un par un ou dans un dossier entier. Sur la gauche se trouve une liste de commandes disponibles pour l'exécution avec une liste de leurs paramètres. Les cases cochées indiquent les commandes et les actions à effectuer pour chaque fichier.
La purge est également effectuée sur les calques désactivés, gelés et bloqués.
Il est possible de purger toutes les catégories fournies dans la version dépourvue de la boîte de dialogue de la commande -PURGE, y compris : les entrées vides dans le tableau de tri, les échelles annotatives, les applications enregistrées.
Les paramètres de traitement par lots peuvent être enregistrés dans un nouveau profil de paramètres pour leur utilisation ultérieure.
Le bouton des commandes Réorganiser
a été ajouté pour vous permettre de modifier l'ordre des commandes en utilisant glisser-déposer.
Il existe également un bouton de paramètres pour les dossiers sélectionnés, où vous pouvez spécifier si les fichiers des sous-dossiers doivent être traités.
En plus des fonctionnalités standard de la commande -PURGE, le traitement par lots offre la possibilité de purger les fichiers de référence externes (case à cocher Purger les xrefs).
Par exemple, s’il existe des fichiers problématiques avec des échelles annotatives, vous devez purger toutes les références externes à la fois afin de vous débarrasser de ces échelles.
Le traitement par lots ouvre automatiquement les fichiers xref et les purge. Et ensuite met à jour toutes les références externes.
Par exemple, s’il existe des fichiers problématiques avec des échelles annotatives, vous devez purger toutes les références externes à la fois afin de vous débarrasser de ces échelles.
Le traitement par lots ouvre automatiquement les fichiers xref et les purge. Et ensuite met à jour toutes les références externes.

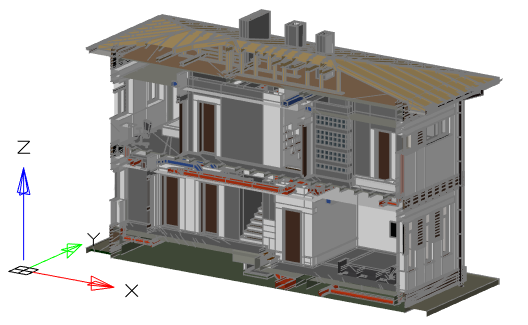

De nouveaux styles visuels sont désormais disponibles avec la possibilité de modifier leurs paramètres et de créer de nouveaux styles visuels.
Nouveaux styles visuels :
Nouveaux styles visuels :
- Conceptuel – les objets sont affichés à l’aide d’un ombrage lisse et du style de face Gooch. Le style de face Gooch se caractérise par des transitions entre le froid et le chaud, plutôt qu'entre des nuances de couleurs sombres et claires. Cet effet est moins réaliste, mais il représente mieux les détails du modèle.
- Réaliste – les objets sont affichés à l’aide d’un ombrage doux et de matériaux d'affichage.
- Maquette filaire – les objets sont affichés en utilisant des lignes et des courbes uniquement. L'ordre de dessin et les options de remplissage des solides 2D ne sont pas affichés. Ce style visuel n'entraîne pas de création répétée de la vue lorsque la direction de la vue est modifiée, comme c'est le cas avec le style visuel Maquette filaire-2D. Dans les grands modèles 3D, le gain de temps sera important.
- Caché – les objets sont affichés sous forme de filaire ; les lignes relatives aux faces arrière ne sont pas affichées.
- Nuances de gris – les objets sont affichés en utilisant des nuances d’une seule couleur (le gris) avec des transitions douces.
- Esquisse – les objets sont affichés avec un effet de dessin à main levée, en tenant compte le Prolongement de ligne et des modificateurs Créneler les arêtes.
- Rayons X – les objets sont affichés partiellement transparents.
- Ombrage avec arêtes – les objets sont affichés en utilisant un ombrage lisse avec des arêtes visibles.
- Ombrage – les objets sont affichés en utilisant un ombrage lisse.
Vous pouvez créer un nouveau style visuel ou modifier le style existant dans le Gestionnaire de styles visuels (commande VISUALSTYLES).
)
)
En utilisant le menu contextuel, vous pouvez appliquer rapidement n'importe quel style à la fenêtre actuelle, ce qui a rendu possible d'observer l'effet de la modification des paramètres de style en temps réel.

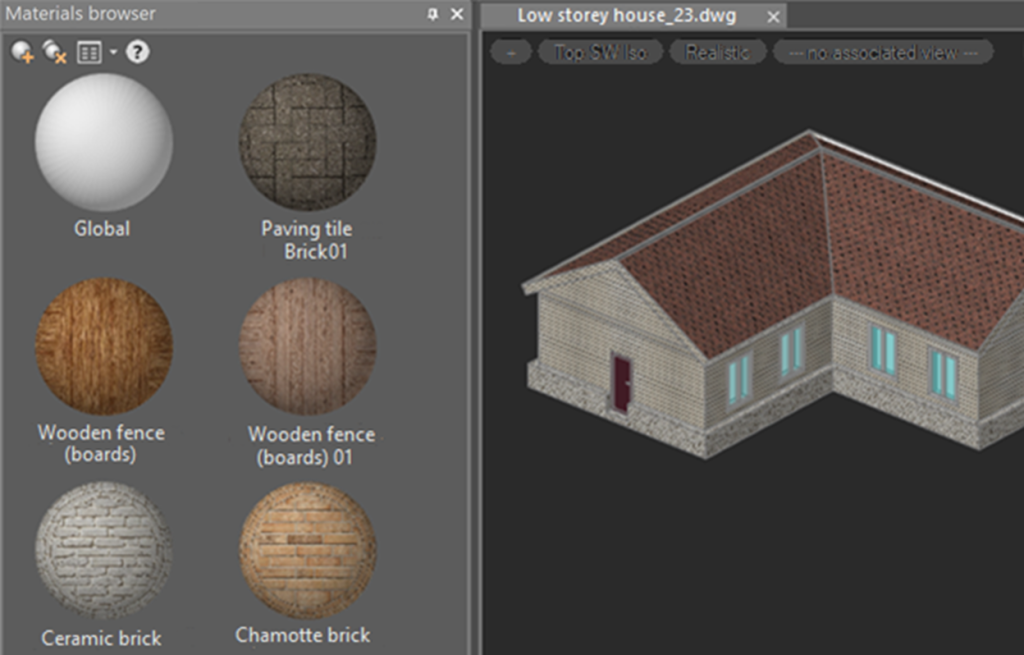

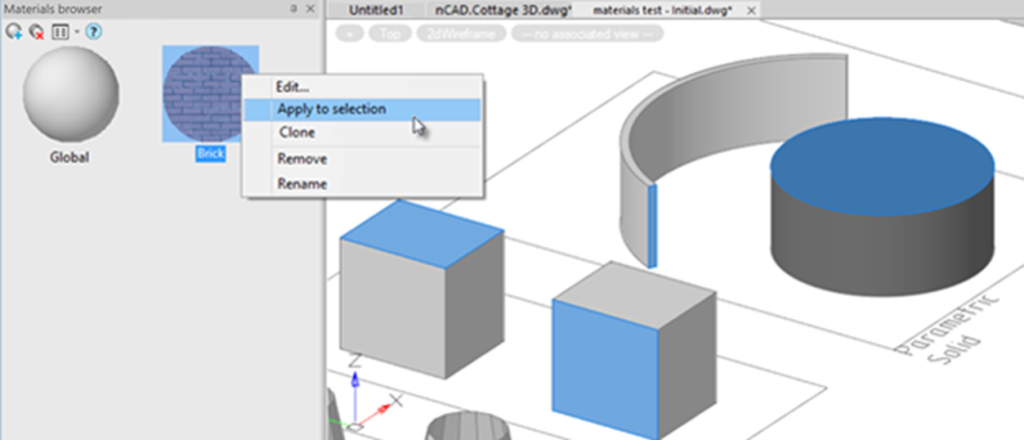

Le Navigateur de matériaux et Éditeur de matériaux sont ouverts avec la commande MATBROWSEROPEN.

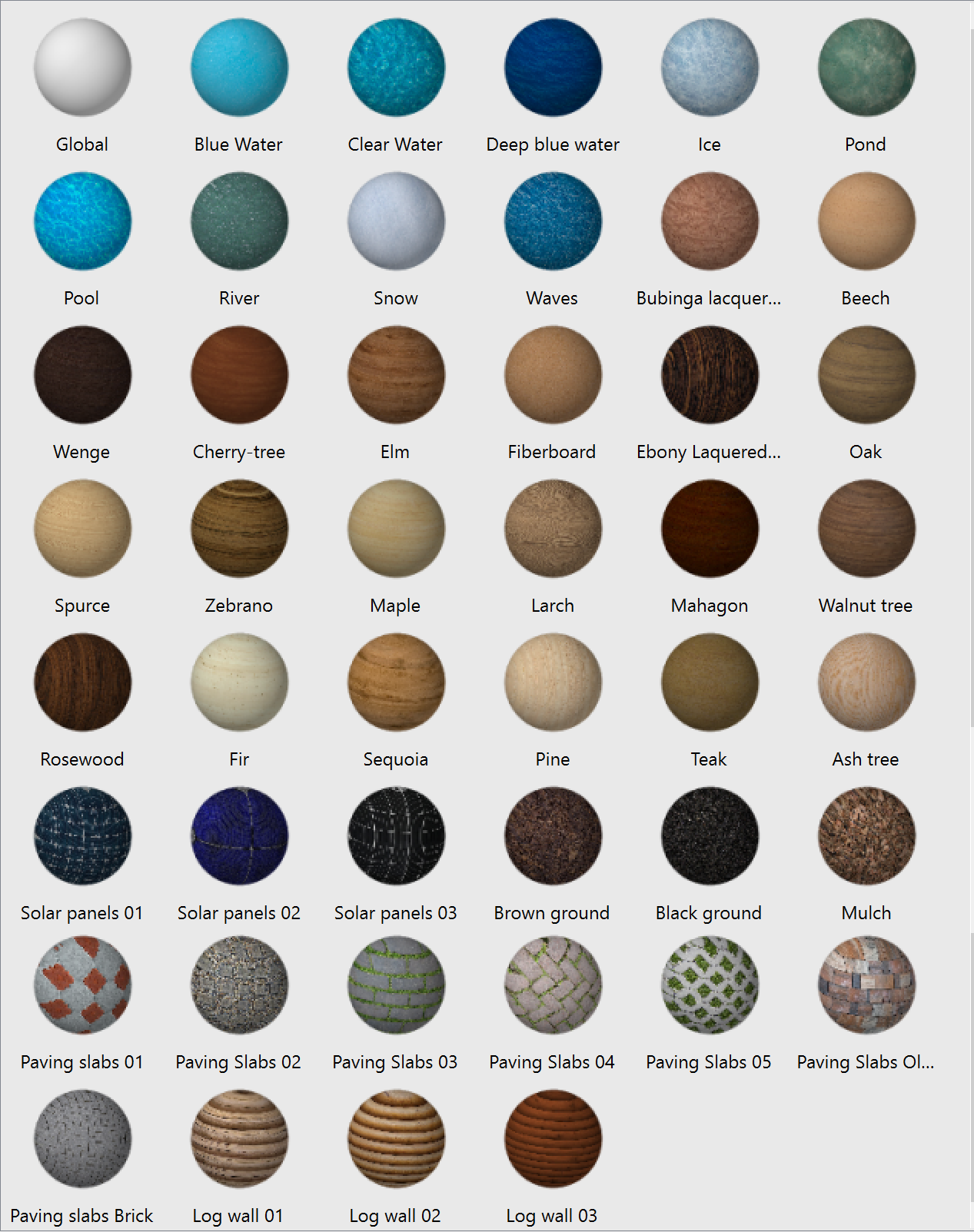

La Bibliothèque de matériaux a été ajoutée au kit de distribution. Par défaut, il se trouve dans c:\Users\ \AppData\Roaming\Nanosoft AS\nanoCAD x64 23.0\CoveringsLibrary\. Vous pouvez modifier son emplacement dans la section Répertoires standard de la boîte de dialogue Options . Il existe également une option permettant d'ajouter des bibliothèques de matériaux personnalisées :
La Bibliothèque de matériaux est disponible en tant que nouvelle section dans l' Explorateur de fichiers (ADCENTER). Vous pouvez y voir les documents de la bibliothèque et les ajouter au document actuel à l'aide de la commande du menu contextuel.
La Bibliothèque de matériaux est disponible en tant que nouvelle section dans l' Explorateur de fichiers (ADCENTER). Vous pouvez y voir les documents de la bibliothèque et les ajouter au document actuel à l'aide de la commande du menu contextuel.

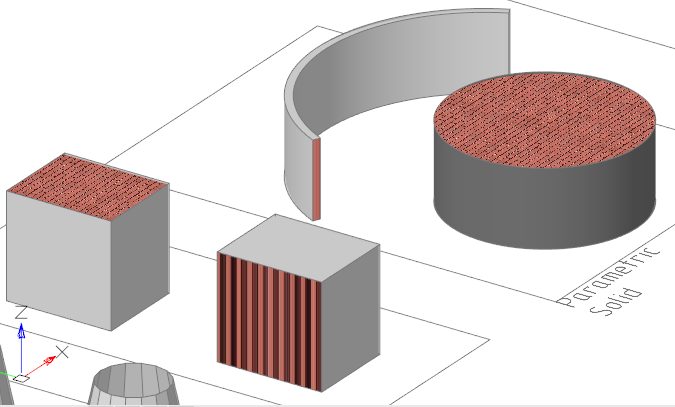

Il est devenu possible d'affecter des matériaux personnels à n'importe quelle face sélectionnée individuellement d'un ou plusieurs objets. Ainsi, il est possible d'affecter ses propres matériaux à chaque face de l'objet. Les faces individuelles des objets peuvent être sélectionnées tout en maintenant la touche CTRL enfoncée. Dans les versions précédentes du programme, il était possible d'appliquer une texture uniquement à l'objet entier.

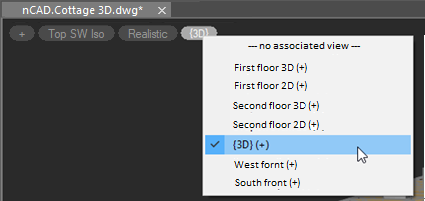

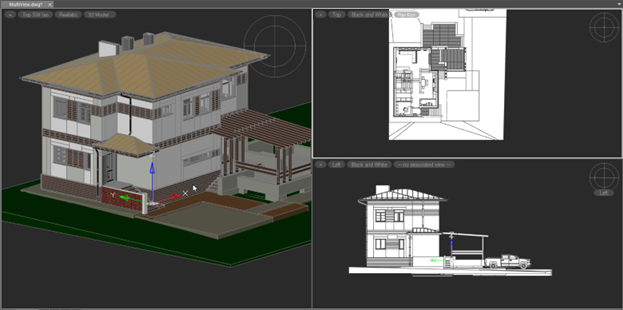

La nouvelle version a substantiellement repensé la mécanique de la création et de la gestion des vues nommées, qui mémorisent désormais non seulement la position de la caméra, mais également le style visuel (nouvelle fonctionnalité), la visibilité/l'état de gel des calques, les paramètres du prisme de délimitation, la position du système de coordonnées utilisateur et d'autres paramètres.
La principale innovation est la possibilité de gérer des sous-ensembles d’objets affichés dans une vue particulière. Lors de la création d'une vue, vous pouvez former un ensemble d'objets et de cette façon créer une « liste blanche » qui sera affectée à cette vue. En plus de cela, grâce à l'interface logicielle, vous pouvez également réaliser la logique d'affichage inversée basée sur la « liste noire ».
Les nouvelles options API pour travailler avec des vues vous permettent de créer des styles de vues différents pour l'affichage variable d'objets dans des applications verticales. Le style des vues permet d'affecter à tout type d'objet une méthode d'affichage séparée en fonction du contexte de la vue (plan, coupe, section, diagramme, etc.). Avec l’aide de styles, vous pouvez également remplacer les propriétés de base : couleur, type et épaisseur de ligne, type et couleur de hachures, définir la texture, etc. L'utilisation de styles de vue prédéfinis permet aux développeurs d'applications verticales d'atteindre un degré élevé d'automatisation lors de la création de la documentation de travail en conformité avec toutes les exigences réglementaires.
En fait, des vues de nouvelle génération sont implémentées dans nanoCAD 23.
Comme les vues nommées ordinaires, elles peuvent être enregistrées sous un nom séparé via l'option de commande VUE (VIEW), mais un widget d'espace modèle spécial a été développé pour une commutation rapide :
De plus, des vues peuvent être affectées aux fenêtres à la fois dans l'espace Modèle (diviser la fenêtre de travail en cadres de travail) et dans l'espace Papier. De ce fait, chacune de ces vues n’est qu’un affichage d’un modèle : le changement de la géométrie d’un objet implique le changement de toutes les fenêtres d’affichage sur lesquelles cet objet est affiché, y compris la fourniture d’un lien bidirectionnel dynamique entre le modèle et le dessin.
La principale innovation est la possibilité de gérer des sous-ensembles d’objets affichés dans une vue particulière. Lors de la création d'une vue, vous pouvez former un ensemble d'objets et de cette façon créer une « liste blanche » qui sera affectée à cette vue. En plus de cela, grâce à l'interface logicielle, vous pouvez également réaliser la logique d'affichage inversée basée sur la « liste noire ».
Les nouvelles options API pour travailler avec des vues vous permettent de créer des styles de vues différents pour l'affichage variable d'objets dans des applications verticales. Le style des vues permet d'affecter à tout type d'objet une méthode d'affichage séparée en fonction du contexte de la vue (plan, coupe, section, diagramme, etc.). Avec l’aide de styles, vous pouvez également remplacer les propriétés de base : couleur, type et épaisseur de ligne, type et couleur de hachures, définir la texture, etc. L'utilisation de styles de vue prédéfinis permet aux développeurs d'applications verticales d'atteindre un degré élevé d'automatisation lors de la création de la documentation de travail en conformité avec toutes les exigences réglementaires.
En fait, des vues de nouvelle génération sont implémentées dans nanoCAD 23.
Comme les vues nommées ordinaires, elles peuvent être enregistrées sous un nom séparé via l'option de commande VUE (VIEW), mais un widget d'espace modèle spécial a été développé pour une commutation rapide :
De plus, des vues peuvent être affectées aux fenêtres à la fois dans l'espace Modèle (diviser la fenêtre de travail en cadres de travail) et dans l'espace Papier. De ce fait, chacune de ces vues n’est qu’un affichage d’un modèle : le changement de la géométrie d’un objet implique le changement de toutes les fenêtres d’affichage sur lesquelles cet objet est affiché, y compris la fourniture d’un lien bidirectionnel dynamique entre le modèle et le dessin.
Lors de l'ouverture de fichiers, un audit d'intégrité des données de la fenêtre a été ajouté. Lors de la détection d'une violation de l'intégrité des données, une boîte de dialogue s'affiche en vous invitant à corriger les erreurs automatiquement :
L'audit s'effectue :
L'audit s'effectue :
- si le document contient de nombreux objets « suspendus » qui devraient se trouver dans le bloc d’espace papier, mais qui n’y sont pas. Après la correction, les objets sont ajoutés au bloc.
- si dans la présentation une limite d'affichage est définie sur la fenêtre générale de la présentation. Après la correction, la limite d'affichage est supprimée de cette fenêtre.
- si une polyligne a été sélectionnée comme limite d'affichage pour plusieurs fenêtres. Après la correction, les limites d'affichage sont supprimées de ces fenêtres, la polyligne reste.
- audit pour le stockage de listes incorrectes des fenêtres dans la présentation. Après la correction, les listes de fenêtres sont relues à partir du bloc d'espace papier.
In the Viewport Alignment (ALIGNSPACE) command, the ability to align any viewport to the alignment points specified in one of the available viewports has been added.

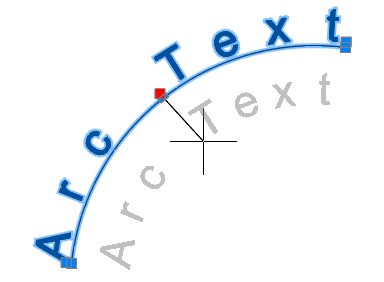

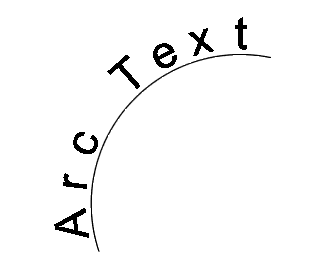

Un nouvelle commande Texte de l'arc (ARCTEXT) vous permet de créer des objets de type Texte de l'arc le long d'un arc de courbe sélectionné.

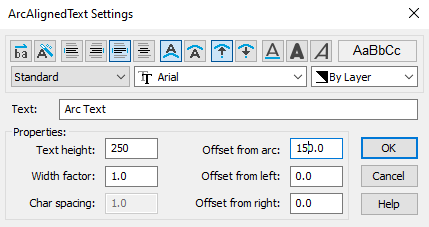

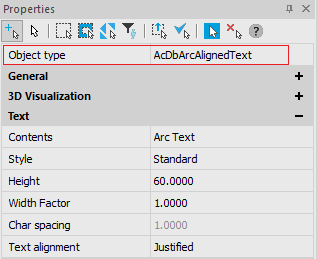

Les options de Texte de l'arc peuvent être spécifiées et modifiées à la fois dans la barre Propriétés et dans la boîte de dialogue Paramètres de texte ArcAligned.
Texte de l'arc est associé à l'arc le long duquel il est construit. Il change de position et d’étirement en fonction du changement de longueur et de courbure de l’arc lui-même.

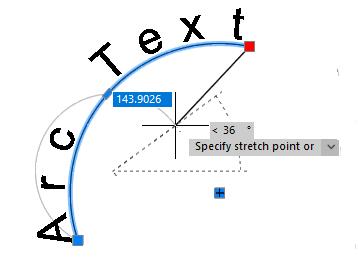

Le Texte de l'arc possède ses propres poignées qui rendent possible l'ajustement de la valeur de son décalage au-dessus/en dessous de l'arc et le décalage le long de l'arc à partir de son arête gauche ou droite.
Les options de Texte de l'arc peuvent être spécifiées et modifiées à la fois dans la barre Propriétés et dans la boîte de dialogue Paramètres de texte ArcAligned.
Texte de l'arc est associé à l'arc le long duquel il est construit. Il change de position et d’étirement en fonction du changement de longueur et de courbure de l’arc lui-même.
Le Texte de l'arc possède ses propres poignées qui rendent possible l'ajustement de la valeur de son décalage au-dessus/en dessous de l'arc et le décalage le long de l'arc à partir de son arête gauche ou droite.

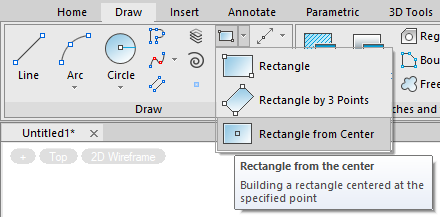

Une nouvelle commande Rectangle à partir du centre (RECTCENTER) vous permet de créer un rectangle (Objet polyligne) en spécifiant son centre et son sommet.
Lors de sa création, vous pouvez spécifier la longueur, la largeur, la surface, l'angle de rotation, la taille du chanfrein ou la valeur d'arrondi du coin.
Lors de sa création, vous pouvez spécifier la longueur, la largeur, la surface, l'angle de rotation, la taille du chanfrein ou la valeur d'arrondi du coin.
Dans l' Explorateur de dessins, il est désormais possible de visualiser et de modifier les propriétés du calque. Les icônes suivantes s'affichent : calque actuel, calque xref, activé/désactivé, dégelé/gelé, couleur du calque.
En cliquant sur l'icône tout en maintenant la touche CTRL enfoncée, vous pouvez changer les options de calque telles que activé/désactivé, décongelé/gelé. Un double clic sur un calque le définit comme actuel.
En cliquant sur l'icône tout en maintenant la touche CTRL enfoncée, vous pouvez changer les options de calque telles que activé/désactivé, décongelé/gelé. Un double clic sur un calque le définit comme actuel.
La commande d'édition du texte multiligne MTEXTEDIT, MTEDIT est définie pour redémarrer automatiquement à la fin de la session précédente. La finalisation du travail s'effectue en appuyant sur la touche ESC. Vous pouvez passer à un seul appel de commande en sélectionnant l'option Mode , et ensuite Unique .
L'option Mode passe à la valeur de la nouvelle variable système TEXTEDITMODE, qui contrôle la répétition automatique de la commande MTRED.
L'option Mode passe à la valeur de la nouvelle variable système TEXTEDITMODE, qui contrôle la répétition automatique de la commande MTRED.
- 0 – Plusieurs . Active la répétition automatique de la commande MTEXTEDIT.
- 1 – Unique . Spécifie la commande MTEXTEDIT pour modifier un objet unique du texte.

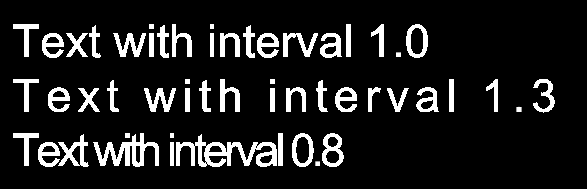

Le bouton Suivi a été ajouté à la barre d'édition du texte multiligne, ce qui vous permet de définir l'espacement des caractères :
Une nouvelle propriété de Contrôle automatique de l'échelle de mesure dans la fenêtre a été implémentée, étant disponible pour les cotes spécifiées dans la présentation.

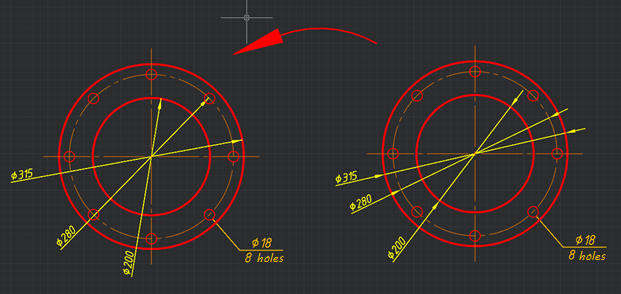

Dans le menu contextuel de la cote sélectionnée, vous pouvez désormais contrôler sa précision :
Dans le menu contextuel de la cote sélectionnée, vous pouvez désormais contrôler sa précision :
The copy object properties command (MATCHPROP) now copies hatch background.
Désormais, la surbrillance est supprimée d'une image raster lorsqu'elle est alignée avec la commande ALIGNER. Cela rend la spécification des points sur le raster pour l'alignement plus pratique.
In the Batch Plot dialog box, it became possible to import page setups from external drawing files (*.dwg), drawing template files (*.dwt), graphics interchange format files (*.dxf), CAD standards files (*.dws).
A set imported in this way is displayed as Imported: in the Page Setup drop-down list:
A set imported in this way is displayed as Imported: in the Page Setup drop-down list:
Le tri alphanumérique par noms de fichiers et de la présentation dans la boîte de dialogue Tracé par lots a été amélioré. Désormais, même si les noms de fichiers ou des présentations contiennent des valeurs numériques, ils sont correctement triés par ordre croissant et décroissant. Par exemple, Présentation10 apparaîtra après Présentation9 et avant Présentation11, et non entre Présentation1 et Présentation2 comme auparavant.
Exemple de tri d'une liste par le nom de fichier.
Dans ce cas, les présentations en page ne sont pas affichés par ordre croissant ou décroissant, mais dans l'ordre dans lequel ils sont disposés dans leurs fichiers.
Exemple de tri d'une liste par nom de la présentation.
Dans ce cas, les noms de fichiers sont également classés par ordre croissant-décroissant.
Exemple de tri d'une liste par le nom de fichier.
Dans ce cas, les présentations en page ne sont pas affichés par ordre croissant ou décroissant, mais dans l'ordre dans lequel ils sont disposés dans leurs fichiers.
Exemple de tri d'une liste par nom de la présentation.
Dans ce cas, les noms de fichiers sont également classés par ordre croissant-décroissant.
Désormais, il est possible de désactiver les informations du calque lors de l'impression au format PDF. L'option Inclure les informations du calque a été ajoutée à la boîte de dialogue Configuration interne du traceur PDF . Sa désactivation peut optimiser le travail ultérieur avec les fichiers PDF.
Dans la boîte de dialogue Importer PDF (PDFIMPORT), l'option Supprimer les objets dupliqués a été ajoutée, sa désactivation peut accélérer l'importation de fichiers.
Une nouvelle commande MCLIPBYSELECTION crée un prisme de délimitation prenant en compte la sélection précédente.
La commande construit un prisme de délimitation autour des objets sélectionnés en fonction de la taille de leur rectangle global commun.
La commande construit un prisme de délimitation autour des objets sélectionnés en fonction de la taille de leur rectangle global commun.

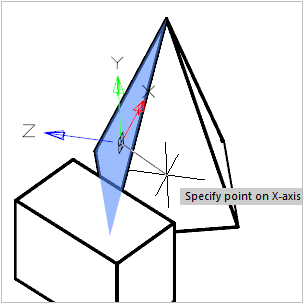

Grâce à la nouvelle option face, la commande SCU vous permet de visualiser et d'aligner le SCU sur n'importe quelle face d'objet 3D. Dans ce cas, le mode SCU dynamique (F6) doit être activé. Le nouveau SCU s'affiche lorsque vous passez la souris sur une face.
Lors du processus d'alignement et de modification du système de coordonnées avec la commande SCU, une icône d'aperçu SCU se trouve à côté du curseur et vous permet d'évaluer visuellement la direction modifiée des axes du système de coordonnées.
Lors du processus d'alignement et de modification du système de coordonnées avec la commande SCU, une icône d'aperçu SCU se trouve à côté du curseur et vous permet d'évaluer visuellement la direction modifiée des axes du système de coordonnées.
Dans les versions précédentes de nanoCAD, le mode SCU dynamique permettait de spécifier le plan SCU à l'écran une seule fois pendant le travail de la commande de dessin/édition (lors de la requête du premier sommet). D'autres requêtes et dessins ont été effectués dans le même SCU, jusqu'à l'accomplissement de la commande.
Désormais, un nouveau plan SCU peut être spécifié lors de la chaque requête de coordonnées suivante. Pour ce faire, lors du processus de spécification du sommet, vous devez maintenir enfoncée la combinaison de touches CTRL+~ .
Pour que le mode de configuration du SCU dynamique fonctionne automatiquement à chaque requête de coordonnées sans maintenir les touches enfoncées, vous devez affecter la valeur 1 à la variable SCUDETECTMODE (par défaut = 0).
Désormais, un nouveau plan SCU peut être spécifié lors de la chaque requête de coordonnées suivante. Pour ce faire, lors du processus de spécification du sommet, vous devez maintenir enfoncée la combinaison de touches CTRL+~ .
Pour que le mode de configuration du SCU dynamique fonctionne automatiquement à chaque requête de coordonnées sans maintenir les touches enfoncées, vous devez affecter la valeur 1 à la variable SCUDETECTMODE (par défaut = 0).

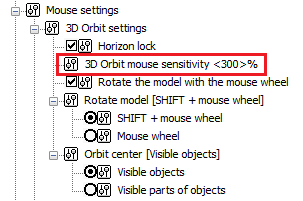

Les paramètres de rotation du modèle avec la molette de la souris dans la boîte de dialogue Options ont été repensés et sont devenus plus compréhensibles. Vous pouvez désactiver ou affecter la rotation de la molette de la souris (avec ou sans MAJ) et définir la vitesse de rotation du modèle.
La vitesse de rotation varie entre 25% et 400% de la valeur nominale. La valeur par défaut est 300 % :

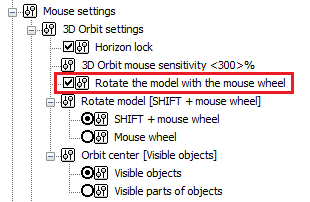

La case à cocher Faire pivoter le modèle avec la molette de la souris vous permet de désactiver la rotation du modèle avec la molette de la souris. Si cette option est activée, cliquer sur la molette de la souris (avec ou sans MAJ) permettra de faire pivoter le modèle avec la commande Orbite lancée en mode transparent. Si le paramètre est désactivé, appuyer sur la molette de la souris ne fera pas pivoter le modèle. Uniquement un panoramique sera effectué.

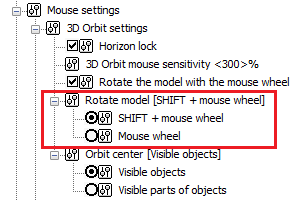

La section Faire pivoter le modèle vous permet de sélectionner l'une des manières habituelles pour l'utilisateur pour contrôler l'orbite : en cliquant sur la molette de la souris ou en appuyant sur la molette de la souris tout en maintenant la touche MAJ enfoncée. La rotation ne sera effectuée que lorsque la case Faire pivoter le modèle avec la molette de la souris est cochée.
La vitesse de rotation varie entre 25% et 400% de la valeur nominale. La valeur par défaut est 300 % :
La case à cocher Faire pivoter le modèle avec la molette de la souris vous permet de désactiver la rotation du modèle avec la molette de la souris. Si cette option est activée, cliquer sur la molette de la souris (avec ou sans MAJ) permettra de faire pivoter le modèle avec la commande Orbite lancée en mode transparent. Si le paramètre est désactivé, appuyer sur la molette de la souris ne fera pas pivoter le modèle. Uniquement un panoramique sera effectué.
La section Faire pivoter le modèle vous permet de sélectionner l'une des manières habituelles pour l'utilisateur pour contrôler l'orbite : en cliquant sur la molette de la souris ou en appuyant sur la molette de la souris tout en maintenant la touche MAJ enfoncée. La rotation ne sera effectuée que lorsque la case Faire pivoter le modèle avec la molette de la souris est cochée.
Désormais, il est possible d'importer des fichiers IFC volumineux (1 Go ou plus). De plus, lors de l'importation d'un fichier IFC, les objets architecturaux IFC sont désormais classés par calques automatiquement.
Dans la commande Allongement (LENGTHEN) dans le mode Dynamique , les polylignes sont étendues/raccourcies dans une ou les deux directions non seulement pour les segments extrêmes, mais aussi pour la polyligne entière. Désormais, le mode Dynamique est également disponible pour les polylignes avec lissage quadratique et cubique.

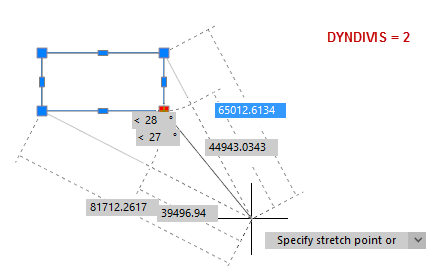

L'objet Polyligne a désormais la possibilité de sélectionner des segments individuels tout en maintenant la touche CTRL enfoncée (ou MAJ+CTRL, selon le mode de sélection).

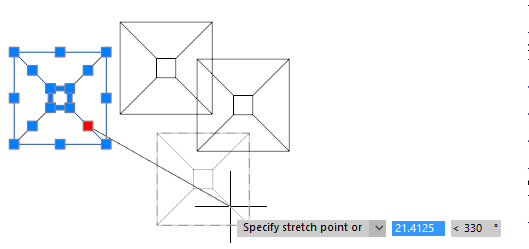

Les segments sélectionnés disposent de poignées fonctionnelles qui peuvent être utilisées pour les modifier.
Les segments sélectionnés peuvent être déplacés, pivotés et mis à l'échelle avec les commandes d'édition standard Déplacer (DEPLACER), Rotation (ROTATION) et Échelle (ÉCHELLE).
Vous pouvez supprimer de tels segments, y compris les segments internes, avec la formation d'objets polylignes restants.
Les segments sélectionnés disposent de poignées fonctionnelles qui peuvent être utilisées pour les modifier.
Les segments sélectionnés peuvent être déplacés, pivotés et mis à l'échelle avec les commandes d'édition standard Déplacer (DEPLACER), Rotation (ROTATION) et Échelle (ÉCHELLE).
Vous pouvez supprimer de tels segments, y compris les segments internes, avec la formation d'objets polylignes restants.

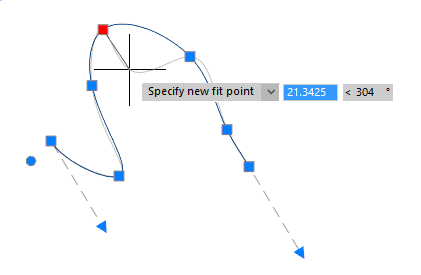

Le fonctionnement des accrochages 3D par rapport à la spline du type Nœud et Sommet .

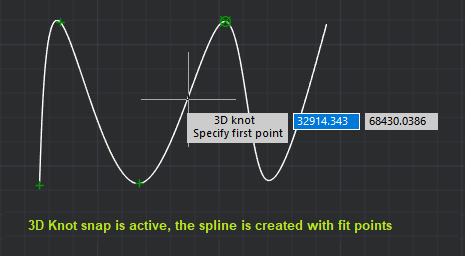

L'accrochage Nœud 3D trouve des points d'ajustement sur une spline créée par des points d'ajustement.
L'accrochage Sommet 3D recherche les sommets de contrôle sur une spline créée à partir des sommets de contrôle.
L'accrochage Nœud 3D trouve des points d'ajustement sur une spline créée par des points d'ajustement.
L'accrochage Sommet 3D recherche les sommets de contrôle sur une spline créée à partir des sommets de contrôle.
La nouvelle commande QNEW est conçue pour créer un document à partir de la ligne de commande sans être obligé à passer en mode dépourvu de la boîte de dialogue (FILEDIA=0).
Une variante dépourvue de la boîte de dialogue de la commande permettant d'extraire des données (texte) des attributs vers un fichier -ATTEXT a été implémentée pour être utilisée dans les scripts.
La commande Copier les propriétés de l'objet (MATCHPROP) offre désormais la possibilité de copier les remplacements de propriétés de calque dans la fenêtre.
Un bouton pour la commande Sélectionner un groupe (PGROUP) a été ajouté à l'interface. Le bouton est situé dans la section groupe de l'onglet Page d'accueil de l'interface du ruban et sur la barre Groupe de l'interface classique.
- 0 – Aucune sélection de groupe, l’objet inclus dans le groupe est sélectionné ;
- 1 – Lorsque vous sélectionnez un objet dans un groupe, tous les objets du groupe sont sélectionnés.
Le bouton du mode d'affichage de la Boîte de dialogue de sélection a été déplacée vers la barre d'état.
La boîte de dialogue Sélection s'ouvre lorsque vous cliquez sur des objets très proches les uns des autres (ou directement les uns au-dessus des autres) pour spécifier lesquels d'entre eux doivent être sélectionnés.
La boîte de dialogue Sélection s'ouvre lorsque vous cliquez sur des objets très proches les uns des autres (ou directement les uns au-dessus des autres) pour spécifier lesquels d'entre eux doivent être sélectionnés.
Pour les développeurs d'applications verticales, un mécanisme permettant de changer le contenu de l'onglet du ruban sans utiliser des variables système a été implémenté, similaire au mécanisme permettant de changer le contenu de l'onglet Outils 3D en utilisant des boutons du mode de modélisation. Vous pouvez décrire un tel changement et le contenu de chaque option d'onglet en utilisant des commandes spéciales. Dans le fichier CFG, vous devez utiliser les commandes de changement du contenu de l'onglet du ruban. La connexion entre le contenu et le commutateur est configurée par la valeur ribbon_condition dans le fichier XML de description de l'onglet du ruban, qui est définie dans le fichier CFG par la commande set_ribbon_condition par la valeur mot-clé qui y est spécifiée.
Exemple XML : Exemple CFG :
Exemple XML : Exemple CFG :
Exemple CFG :
\configman\commands\Command-1] | weight=i1 | cmdtype=i1 | RealCommandName=sset_ribbon_condition | BitmapDll=snewbtns.dll | StatusText=s | TooltipText=s | LocalName=s | intername=s1 | keyword=sК1 | DispName=sFirst variant

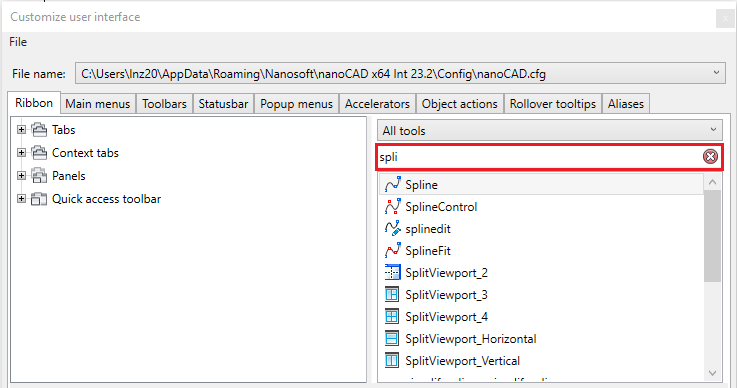

La recherche d’outils dans la boîte de dialogue Personnaliser l’interface utilisateur (INTERFACE) a été améliorée. Les commandes sont désormais proposées au fur et à mesure que vous saisissez dans la barre de recherche, de la même manière que la sélection de commandes fonctionne dans la ligne de commande.
L' Insertion de calque sous-jacent de carte (MAPVIEW) a été améliorée. Il est désormais possible d'insérer des calques sous-jacents cartographiques raster Par des points de contrôle . Lorsque cette option est sélectionnée, une boîte de dialogue s'ouvre qui vous permet de spécifier les points correspondants dans le dessin et sur le raster.
L'insertion simultanée de plusieurs fichiers DWG en tant que xrefs a été implémentée.
Après avoir exécuté
La commande de Référence DWG, sélectionnez plusieurs fichiers DWG dans la boîte de dialogue qui s'ouvre en maintenant les touches CTRL et MAJ enfoncées.
Dans la boîte de dialogue Référence interne, configurez les paramètres d’insertion et cliquez sur ОК.
Les fichiers sélectionnés seront insérés comme références externes avec les paramètres spécifiés.
Après avoir exécuté
La commande de Référence DWG, sélectionnez plusieurs fichiers DWG dans la boîte de dialogue qui s'ouvre en maintenant les touches CTRL et MAJ enfoncées.
Dans la boîte de dialogue Référence interne, configurez les paramètres d’insertion et cliquez sur ОК.
Les fichiers sélectionnés seront insérés comme références externes avec les paramètres spécifiés.
Les références externes sélectionnées dans la boîte de dialogue Références externes sont désormais sélectionnées et mises en surbrillance dans le dessin automatiquement. À l’inverse, lors de la sélection des objets xréf dans un dessin, leurs noms seront sélectionnés automatiquement dans la boîte de dialogue Références externes . Sélection simple et multiple prise en charge (en utilisant CTRL et MAJ) :
La nouvelle variable système ERHIGHLIGHT est responsable pour mettre en surbrillance les objets d'un dessin sélectionnés dans le Gestionnaire de références externes . Si la valeur est 0, seuls les noms des références dans la fenêtre du gestionnaire sont mis en surbrillance, si la valeur est 1, les objets correspondants dans le dessin sont mis en surbrillance.
La nouvelle variable système ERHIGHLIGHT est responsable pour mettre en surbrillance les objets d'un dessin sélectionnés dans le Gestionnaire de références externes . Si la valeur est 0, seuls les noms des références dans la fenêtre du gestionnaire sont mis en surbrillance, si la valeur est 1, les objets correspondants dans le dessin sont mis en surbrillance.
Dans la boîte de dialogue Références externes, les commandes Rechargez toutes les références et Sélectionner tout ont été ajoutées dans le menu contextuel :
Correction du bogue à cause duquel certains caractères de l'alphabet indien étaient décalés dans le plan.
Correction du bogue à cause duquel les lettres arabes « se cassaient » dans un dessin et dans l’éditeur. Désormais, les caractères restent fusionnés et le texte est lisible.
Correction du bogue à cause duquel les lettres arabes « se cassaient » dans un dessin et dans l’éditeur. Désormais, les caractères restent fusionnés et le texte est lisible.
Désormais, lors de l'édition d'un attribut multiligne (EATTEDIT), l'affichage des objets de bloc restants persiste (à la fois pour la valeur de la variable ATTIPE=0 et pour ATTIPE=1).
Correction du bogue à cause duquel le masquage de l'arrière-plan du texte multiligne dans l'espace modèle ne fonctionnait pas dans un fichier utilisateur.
La commande Rechercher et remplacer (FIND) a été améliorée. Désormais, elle ne trouve pas seulement, mais remplace également le texte en lignes de repère multiples.
Correction du bogue à cause duquel le masquage de l'arrière-plan du texte multiligne dans l'espace modèle ne fonctionnait pas dans un fichier utilisateur.
La commande Rechercher et remplacer (FIND) a été améliorée. Désormais, elle ne trouve pas seulement, mais remplace également le texte en lignes de repère multiples.
Correction du bogue qui empêchait l'imprimante PDF intégrée d'imprimer une fenêtre de dessin lorsqu'elle contenait des lignes de repère positionnelles dont le texte dépassait les limites de la fenêtre. Correction du bogue à cause duquel un fichier PDF obtenu après l'impression d'un fichier DWG utilisateur avec un grand nombre d'entités par le traceur PDF interne était dessiné lentement dans la visionneuse PDF. Correction du bogue qui, dans un cas particulier, provoquait une duplication multiple d'objets dans le dessin lors de l'importation d'un fichier PDF utilisateur. Correction du bogue et du ralentissement du programme causés par l'insertion de plusieurs fichiers PDF comme un calque sous-jacent dans un fichier DWG utilisateur.
Correction du bogue qui, dans un cas particulier, provoquait le décalage de la ligne de repère multiple dans le fichier utilisateur après l'avoir modifié. Correction du bogue qui empêchait l'affichage d'une partie d'une grande image raster dans le dessin. Correction du bogue qui provoquait le décalage des cotes appliquées lors de l'entrée dans la fenêtre d'un fichier DWG utilisateur. Correction des défauts qui, dans un cas particulier, entraînaient des erreurs dans l'affichage des objets, des cotes et la perte d'associativité des cotes dans le fichier utilisateur.
Correction du bogue dans le comportement de l'accrochage à l'objet Quadrant pour un cercle et un arc. Désormais, si un cercle ou un arc a été dessiné dans le SCU tourné par rapport au WCS, le quadrant snap ne fonctionnera que lorsqu'ils seront dans ce SCU. En même temps, pour une ellipse, l'accrochage fonctionnera à la fois dans SCU et WCS.
Correction du bogue à la suite duquel, lors du dessin d'objets sur la face supérieure d'un solide 3D en utilisant les accrochages 2D, un accrochage indésirable aux points d'ajustement de la face inférieure se produisait.
Correction du bogue à la suite duquel, lors du dessin d'objets sur la face supérieure d'un solide 3D en utilisant les accrochages 2D, un accrochage indésirable aux points d'ajustement de la face inférieure se produisait.
Le point de référence d'angle lors du dessin d'un arc dans les modes Centre, départ, angle . Désormais, le compte à rebours commence à partir du moment où le début de l'arc est spécifié.
Changement des modes d'édition de l'objet Région en utilisant la poignée ronde ne se produit désormais que pour un objet spécifique, même s'il y a plusieurs objets dans la sélection.
Correction du bogue qui, dans un cas particulier, conduisait à l'impossibilité de sélectionner des objets dans un fichier utilisateur en utilisant un réticule, un cadre ou une boîte de découpe.
Correction du bogue qui provoquait un changement de l'échelle de mesure lors du passage d'un papier à un modèle dans un fichier utilisateur.
Changement des modes d'édition de l'objet Région en utilisant la poignée ronde ne se produit désormais que pour un objet spécifique, même s'il y a plusieurs objets dans la sélection.
Correction du bogue qui, dans un cas particulier, conduisait à l'impossibilité de sélectionner des objets dans un fichier utilisateur en utilisant un réticule, un cadre ou une boîte de découpe.
Correction du bogue qui provoquait un changement de l'échelle de mesure lors du passage d'un papier à un modèle dans un fichier utilisateur.
Le bogue qui, dans un cas particulier, a conduit à l'erreur L'opération n'a pas été terminée et le fichier n'a pas été créé. ACIS vide non autorisé : (63) lors de la tentative d'enregistrement d'un fichier STEP utilisateur.
Correction du bogue à cause duquel les fichiers restaurés dans la version 20.1 cessaient de s'ouvrir dans un autre programme de CAO. Les fichiers surenregistrés dans les versions 23, 21.0 et 22.0 s'ouvrent désormais dans un autre programme de CAO sans récupération.
Correction du bogue qui provoquait un décalage du palier de la ligne de repère multiple dans un fichier utilisateur avec SCU créé dans un autre programme de CAO.
Correction du bogue de la commande RACCORD qui rendait impossible de définir le mode de recadrage sur un rayon nul.
La largeur par défaut des colonnes Nom et Étatdu Gestionnaire de références externes ont été augmentées.
Correction du bogue à cause duquel les fichiers restaurés dans la version 20.1 cessaient de s'ouvrir dans un autre programme de CAO. Les fichiers surenregistrés dans les versions 23, 21.0 et 22.0 s'ouvrent désormais dans un autre programme de CAO sans récupération.
Correction du bogue qui provoquait un décalage du palier de la ligne de repère multiple dans un fichier utilisateur avec SCU créé dans un autre programme de CAO.
Correction du bogue de la commande RACCORD qui rendait impossible de définir le mode de recadrage sur un rayon nul.
La largeur par défaut des colonnes Nom et Étatdu Gestionnaire de références externes ont été augmentées.
Correction d'un arrêt anormal du programme lors du changement des présentations si une feuille non courante a été précédemment supprimée par programmation.
Correction du fonctionnement incorrect avec les imprimantes suivantes :
Correction du bogue où entre les appels au paramètres du gestionnaire de commande Tracé qui ne dépendent pas des options définies dans la boîte de dialogue Tracé qui n'ont pas été enregistrées pour n'importe quel traceur externe. Paramètres du gestionnaire qui ne dépendent pas des options définies dans la boîte de dialogue Tracé contiennent des paramètres spécifiques au gestionnaire. Par exemple, le type de papier (ordinaire, photo, film), le bac à papier, le mode d'économie de toner, etc.
Correction de l'apparition des lignes en gras dans l'espace Modèle après avoir affecté un style de tracé et coché la case Afficher les styles de tracé dans la boîte de dialogue Tracé :
Correction du bogue : la boîte de dialogue de configuration du gestionnaire HP DesignJet apparaissait derrière la fenêtre nanoCAD et n'était donc pas visible pour un utilisateur.
Correction de la situation, lorsque, avec les indicateurs de progression en cours d'exécution Vérifier les papiers de l'imprimante et Vérifier les papiers définis par l'application, il était possible de décocher/cocher des cases dans la boîte de dialogue Tracé , l'appel de boîtes de dialogue (par exemple, pour créer un ensemble d'options de la présentation, des paramètres).
Correction de la commande Insérer une Présentation à partir d'un Gabarit (LAYOUTFROMTEMPLATE). Les mises en page n'étaient pas créées s'il y avait des objets proxy dans le gabarit.
Correction du fonctionnement de la commande de traçage dépourvue de la boîte de dialogue (-TRACÉ) :
Dans la boîte de dialogue Propriétés du traceur, le bouton Appliquer à la présentation a été remplacé par le bouton OK , qui reflète mieux l'essence de l'action et exclut la confusion avec le Bouton Appliquer à la présentation dans la boîte de dialogue principale Tracé . La boîte de dialogue Propriétés du traceur s'ouvre à partir de la boîte de dialogue Tracé après l'ouverture des paramètres du traceur externe avec sa complétion ultérieure par ОК .
Correction de l'affichage incorrect des tailles de format de papier dans la fenêtre d'aperçu avant impression pour les petits formats.
Correction du fonctionnement incorrect avec les imprimantes suivantes :
- HP Designjet T770
- Konica Minolta Bizhub C224e
- HP Designjet T1100
Correction du bogue où entre les appels au paramètres du gestionnaire de commande Tracé qui ne dépendent pas des options définies dans la boîte de dialogue Tracé qui n'ont pas été enregistrées pour n'importe quel traceur externe. Paramètres du gestionnaire qui ne dépendent pas des options définies dans la boîte de dialogue Tracé contiennent des paramètres spécifiques au gestionnaire. Par exemple, le type de papier (ordinaire, photo, film), le bac à papier, le mode d'économie de toner, etc.
Correction de l'apparition des lignes en gras dans l'espace Modèle après avoir affecté un style de tracé et coché la case Afficher les styles de tracé dans la boîte de dialogue Tracé :
- Dessinez quelques lignes dans le modèle et ouvrez un fichier existant ;
- Ouvrez la boîte de dialogue Tracé et définissez n’importe quel tableau de styles de Tracé ;
- Cochez la case Afficher les styles de tracé ;
- Cliquez sur Appliquer pour la présentation et fermeture de la boîte de dialogue de tracé ;
- Passez à n'importe quelle présentations, revenez au modèle.
Correction du bogue : la boîte de dialogue de configuration du gestionnaire HP DesignJet apparaissait derrière la fenêtre nanoCAD et n'était donc pas visible pour un utilisateur.
Correction de la situation, lorsque, avec les indicateurs de progression en cours d'exécution Vérifier les papiers de l'imprimante et Vérifier les papiers définis par l'application, il était possible de décocher/cocher des cases dans la boîte de dialogue Tracé , l'appel de boîtes de dialogue (par exemple, pour créer un ensemble d'options de la présentation, des paramètres).
Correction de la commande Insérer une Présentation à partir d'un Gabarit (LAYOUTFROMTEMPLATE). Les mises en page n'étaient pas créées s'il y avait des objets proxy dans le gabarit.
Correction du fonctionnement de la commande de traçage dépourvue de la boîte de dialogue (-TRACÉ) :
- Les paramètres de Tracé n'ont pas été enregistrés lorsque vous avez répondu Oui à l'invite : Enregistrer les modifications apportées à la mise en page ? Ou définir la qualité du tracé de l'ombre ?
- L'invite Tracer d'abord des objets de la présentation ? a été traitée de manière incorrecte lors de l'impression de la présentation. En cas de la réponse Oui , la dernière option de la Présentation des objets a été activée, alors qu'elle aurait dû être supprimée. En cas d'impression répétée, la réponse Non a été proposée par défaut au lieu de Oui.
- La valeur Non pour l'option Afficher les styles de tracé n'a pas fonctionné.
Dans la boîte de dialogue Propriétés du traceur, le bouton Appliquer à la présentation a été remplacé par le bouton OK , qui reflète mieux l'essence de l'action et exclut la confusion avec le Bouton Appliquer à la présentation dans la boîte de dialogue principale Tracé . La boîte de dialogue Propriétés du traceur s'ouvre à partir de la boîte de dialogue Tracé après l'ouverture des paramètres du traceur externe avec sa complétion ultérieure par ОК .
Correction de l'affichage incorrect des tailles de format de papier dans la fenêtre d'aperçu avant impression pour les petits formats.
Correction de l'importation de faces et d'objets pour un fichier spécifique. Correction de l'importation d'un fichier IFC4 spécifique, qui perdait certains objets : murs avec ouvertures de fenêtres.
La commande Isoler les calques (LAYISO) enregistre désormais ses paramètres entre les sessions de travail.
Le travail de la commande Correspondre le calque
(LAYMCH) a été restaurée.
L'effet de la barre d'outils Appliquer le filtre de calque au calque à partir de la boîte de dialogue Calques sur le filtre de calque standard Tous les calques non Xref ont été restaurés.
La sélection d'une valeur d'option par symbole dans la barre Propriétés et dans le ruban a été restaurée.
Exemple:
Le travail de la commande Correspondre le calque
(LAYMCH) a été restaurée.L'effet de la barre d'outils Appliquer le filtre de calque au calque à partir de la boîte de dialogue Calques sur le filtre de calque standard Tous les calques non Xref ont été restaurés.
La sélection d'une valeur d'option par symbole dans la barre Propriétés et dans le ruban a été restaurée.
Exemple:
- Créer plusieurs calques. Par exemple : Blocs , Fenêtres et Portes ;
- Dans la barre Propriétés ou dans le Ruban, ouvrez la liste déroulante des calques et appuyez sur la lettre d du clavier ;
- nanoCAD mettra en surbrillance le calque Portes .
Correction d'un certain nombre d'erreurs lors de l'importation de nuages de points (NPC_IMPORT) à partir du format RCP, y compris celles qui provoquaient le blocage et le plantage du programme lorsque la taille du fichier était supérieure à 2 Go. Des vérifications de fichiers RCS ont également été ajoutées et la fonction de génération de chemin a été corrigée. Correction du bogue qui, dans un cas particulier, provoquait l'arrêt du fonctionnement du programme lors de la tentative de sélection d'un tableau DWG dans un fichier utilisateur. Correction du bogue qui, dans un cas particulier, provoquait l'arrêt du fonctionnement du programme lors de la tentative d'importation d'un fichier IFC personnalisé. Correction du plantage du programme lors de l'importation d'un PDF personnalisé ou après l'avoir collé en arrière-plan.
Un bogue d'associativité d'objets qui entraînait un message d'erreur lors de la modification des objets dimension dans un fichier particulier. Correction d'un plantage dans les modules Construction et Mechanica lors de l'ouverture de fichiers. Le problème résidait dans le traitement des objets proxy. Correction d'un plantage lors de l'ouverture d'un fichier (problèmes de tessellation de faces polygonales). Correction d'un plantage lors de l'ouverture d'un fichier (problèmes à l'intérieur des objets solides). Correction d'un plantage lors de l'ouverture (problèmes avec la 3D).
The bug in the QSELECT dialog due to which multiline texts were erroneously taken into account in the text column has been fixed.
The bug due to which the settings of layer properties of design objects for new documents “flew off” has been fixed.
The bug due to which when switching from a layout to a model, the measurement scale of dimensions changes has been fixed.
The bug where nanoCAD installed under an administrator account would not run on other accounts has been fixed
The mechanism for updating XBim libraries when updating nanoCAD has been corrected.
The bug when, while creating startup configurations for loadable vertical applications, the encoding of Cyrillic paths in the #include lines was lost in the configuration master file, has been fixed.
Also the bug where the correct include link from the configuration file was not loaded if its encoding was saved in UTF8 format has been fixed.
A crash when calculating and displaying the length of some splines with a huge number of vertices, programmatically generated by the vertical application has been fixed. Also, a crash when trying to get the “Middle” anchor point for such splines and their “disappearance” when simplifying has been fixed. As a result of corrections, the mechanism for calculating the length of the spline has been redesigned.
The case when, after creating layouts according to a template on user files, and using the Audit (AUDIT) command, layouts disappeared in the document, and nanoCAD ended its work, has been fixed.
The bug due to which the viewport was not deleted in the model space of a custom file has been fixed.
The bug where the Convert to 2D (FLATTEN) command destroyed such SPDS proxy objects as Wall and Section, has been fixed
The bug due to which, while creating a polyline offset the width of its segments and the global width were not copied, has been fixed.
The bug due to which the LIST command for displaying data about the properties of selected objects incorrectly calculated the object area in some units (in particular, feet and inches) has been fixed.
The bug where the internal plotter settings dialog did not take into account the paper format previously selected in the plot settings dialog (opening with ISO A6 format displayed) has been fixed.
An erroneous behavior of the Open file location command of the context menu of the document tab, which resulted in opening the folder of the last opened file, has been fixed.
The bug due to which, in the dialogs for inserting xrefs and inserting blocks, objects on the preview were displayed without taking UCS into account.
It is forbidden to insert an external reference whose name matches the name of the file into which it is inserted. The following prompt appears on the command line: "Error: Possible circular reference to current drawing."
The error of inserting a nanoCAD drawing as an OLE object into other software products (for example, in Word or Excel) if the nanoCAD window was in a minimized state has been fixed.
Special paste of an object from nanoCAD into a third-party application as a Windows metafile (EMF) has been fixed:
The error in constructing a radius dimension when creating a connection, when only an arrow was displayed without a dimension line.
The delay in changing the font and style in the drop-down list of the multiline text editor after the undo operation (UNDO) has been fixed:
The multiline text bug due to which, in a particular case, the TTF font was not changed has been fixed.
The bug where pressing Enter at the end of the last line of a multiline text while editing it caused the MTEDIT command to exit instead of creating another line.
The bug in the single line text creation command has been fixed. When trying to change the location of the next text object by clicking in the drawing field, the command crashed.
The error in the display order of raster images after aligning the underlying raster with the ALIGN command has been fixed. After applying the command to a raster image, it was displayed above other images, until the viewport was updated (REGEN).
A defect in changing the UCS in a user file has been fixed.
The non-working button and the menu item of the command to insert the material were blocked in the table editor and the notebook of nanoCAD, since it is possible to insert a material only with the active Construction and Mechanica modules.
Now, when selecting objects, the state of the PICKFIRST variable is taken into account. The description of the variable in the System Variables Monitor has also been edited.
When inserting a nanoCAD drawing file into another program (for example, Word) as an OLE-object, the error message “Unable to create an object. Make sure this application is registered in the system” appeared. This happened when nanoCAD was minimized. This error has been fixed.
Two bugs have been fixed, which appeared after the document window was made floating:
Syntax errors in the configuration (CFG) files leading to errors have been fixed.
The interface customization dialog (Customize User Interface (INTERFACE command)) became more resistant to syntax errors in configuration files. For example, the dialog would break if a FlyOutStart=0 was encountered in the CFG file without a preceding FlyOutStart=1. In particular, the keyboard shortcuts section turned out to be empty.
If an attempt was made to create a new key combination with an empty list of keyboard shortcuts, then the program crashed.
The icons and design of the Welcome window have been optimized to work with 4K monitors. Tooltips to window elements have been added.

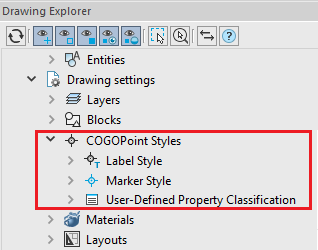

The COGOPoint Styles section in the Drawing Explorer bar has been renamed to COGOPoints. The User-Defined Property Classification has been added to the section.
2D polyline snaps were displayed in the wrong place. The error could be stably reproduced on a 2D polyline obtained by creating an ellipse with PELLIPSE = 1.
When opening the Find and Replace dialog box (Ctrl+F), the cursor is immediately placed in the Find what field. No extra click needed to get to this dialog like before.
A lisp file interpretation error has been fixed: setting a custom viewport scale resulted in an error.
In nanoCAD the processing of multiple imposed and inserted circular references. Where, for example, some DWG files can have superimposed links to other DWGs in which they themselves are inserted as a reference.
In previous versions of nanoCAD, it was impossible to create or edit an existing system of cyclic references - once such a reference was deleted, it either could not be reconnected (there was an error Possible circular reference to current drawing), or it was necessary to break the links for each file.
The bug when, while editing an existing text in a DWG table cell (DTABLE command), the text being entered was simultaneously displayed above the previously entered text, has been fixed.
The bug when while editing an existing text in a DWG table cell (DTABLE command) it was impossible to delete this text - after editing the cell, the text was displayed again.
The deletion of the original object when creating a cloud by object has been restored:
The cloud will be created and the rectangle will be deleted.
Now it is prohibited to add an anonymous block insertions to the Tool Palettes Manager bar (which happens in the case of an associative array)
The crash when enabling and disabling a layer with a dot in its name in the Properties bar has been fixed.
A critical API error related to deleting a drawing object from a parallel stream when a box selection command is active has been fixed.
The nanoCAD crash when updating the cache of paper formats when accessed through a script has been fixed.
The bug due to which the settings of layer properties of design objects for new documents “flew off” has been fixed.
The bug due to which when switching from a layout to a model, the measurement scale of dimensions changes has been fixed.
The bug where nanoCAD installed under an administrator account would not run on other accounts has been fixed
The mechanism for updating XBim libraries when updating nanoCAD has been corrected.
The bug when, while creating startup configurations for loadable vertical applications, the encoding of Cyrillic paths in the #include lines was lost in the configuration master file, has been fixed.
Also the bug where the correct include link from the configuration file was not loaded if its encoding was saved in UTF8 format has been fixed.
A crash when calculating and displaying the length of some splines with a huge number of vertices, programmatically generated by the vertical application has been fixed. Also, a crash when trying to get the “Middle” anchor point for such splines and their “disappearance” when simplifying has been fixed. As a result of corrections, the mechanism for calculating the length of the spline has been redesigned.
The case when, after creating layouts according to a template on user files, and using the Audit (AUDIT) command, layouts disappeared in the document, and nanoCAD ended its work, has been fixed.
The bug due to which the viewport was not deleted in the model space of a custom file has been fixed.
The bug where the Convert to 2D (FLATTEN) command destroyed such SPDS proxy objects as Wall and Section, has been fixed
The bug due to which, while creating a polyline offset the width of its segments and the global width were not copied, has been fixed.
The bug due to which the LIST command for displaying data about the properties of selected objects incorrectly calculated the object area in some units (in particular, feet and inches) has been fixed.
The bug where the internal plotter settings dialog did not take into account the paper format previously selected in the plot settings dialog (opening with ISO A6 format displayed) has been fixed.
An erroneous behavior of the Open file location command of the context menu of the document tab, which resulted in opening the folder of the last opened file, has been fixed.
The bug due to which, in the dialogs for inserting xrefs and inserting blocks, objects on the preview were displayed without taking UCS into account.
It is forbidden to insert an external reference whose name matches the name of the file into which it is inserted. The following prompt appears on the command line: "Error: Possible circular reference to current drawing."
The error of inserting a nanoCAD drawing as an OLE object into other software products (for example, in Word or Excel) if the nanoCAD window was in a minimized state has been fixed.
Special paste of an object from nanoCAD into a third-party application as a Windows metafile (EMF) has been fixed:
- Copier l'objet du dessin nanoCAD dans le presse-papiers (CTRL+C).
- Coller dans Word via Spec Paste (CTRL+ALT+V) et sélectionnez le type de métafichier Windows (EMF).
The error in constructing a radius dimension when creating a connection, when only an arrow was displayed without a dimension line.
The delay in changing the font and style in the drop-down list of the multiline text editor after the undo operation (UNDO) has been fixed:
- Lors de l'édition d'un texte multiligne, sélectionnez le texte et sélectionnez une police différente dans le champ Police champ (par exemple, Arial) ou définissez un style différent dans le champ Style .
- Annuler la dernière action (ANNULER).
The multiline text bug due to which, in a particular case, the TTF font was not changed has been fixed.
The bug where pressing Enter at the end of the last line of a multiline text while editing it caused the MTEDIT command to exit instead of creating another line.
The bug in the single line text creation command has been fixed. When trying to change the location of the next text object by clicking in the drawing field, the command crashed.
The error in the display order of raster images after aligning the underlying raster with the ALIGN command has been fixed. After applying the command to a raster image, it was displayed above other images, until the viewport was updated (REGEN).
A defect in changing the UCS in a user file has been fixed.
The non-working button and the menu item of the command to insert the material were blocked in the table editor and the notebook of nanoCAD, since it is possible to insert a material only with the active Construction and Mechanica modules.
Now, when selecting objects, the state of the PICKFIRST variable is taken into account. The description of the variable in the System Variables Monitor has also been edited.
When inserting a nanoCAD drawing file into another program (for example, Word) as an OLE-object, the error message “Unable to create an object. Make sure this application is registered in the system” appeared. This happened when nanoCAD was minimized. This error has been fixed.
Two bugs have been fixed, which appeared after the document window was made floating:
- Ouvrir deux documents.
- Rendre l’un des documents flottant (élément Fenêtre flottante du menu contextuel de l’onglet Document).
- Créer un nouveau bloc dans le document flottant.
- Fermer le deuxième document.
- Lors de l'appel des commandes l'édition de bloc (BEDIT) ou l'édition de référence (REFEDIT) dans un document flottant, les onglets de ces éditeurs n'apparaissaient pas dans le ruban.
- Dans un document avec un bloc, exécuter des commandes pour éditer un bloc ou une référence externe (BEDIT ou REFEDIT) ;
- Désancrer la fenêtre du document ;
- Fermer l'éditeur dans la fenêtre flottante avec la commande appropriée sur la barre d'éditeur.
- 4Dans la fenêtre principale, l'onglet de l'éditeur reste suspendu et il est impossible de le fermer.
Syntax errors in the configuration (CFG) files leading to errors have been fixed.
The interface customization dialog (Customize User Interface (INTERFACE command)) became more resistant to syntax errors in configuration files. For example, the dialog would break if a FlyOutStart=0 was encountered in the CFG file without a preceding FlyOutStart=1. In particular, the keyboard shortcuts section turned out to be empty.
If an attempt was made to create a new key combination with an empty list of keyboard shortcuts, then the program crashed.
The icons and design of the Welcome window have been optimized to work with 4K monitors. Tooltips to window elements have been added.
The COGOPoint Styles section in the Drawing Explorer bar has been renamed to COGOPoints. The User-Defined Property Classification has been added to the section.
2D polyline snaps were displayed in the wrong place. The error could be stably reproduced on a 2D polyline obtained by creating an ellipse with PELLIPSE = 1.
When opening the Find and Replace dialog box (Ctrl+F), the cursor is immediately placed in the Find what field. No extra click needed to get to this dialog like before.
A lisp file interpretation error has been fixed: setting a custom viewport scale resulted in an error.
In nanoCAD the processing of multiple imposed and inserted circular references. Where, for example, some DWG files can have superimposed links to other DWGs in which they themselves are inserted as a reference.
In previous versions of nanoCAD, it was impossible to create or edit an existing system of cyclic references - once such a reference was deleted, it either could not be reconnected (there was an error Possible circular reference to current drawing), or it was necessary to break the links for each file.
The bug when, while editing an existing text in a DWG table cell (DTABLE command), the text being entered was simultaneously displayed above the previously entered text, has been fixed.
The bug when while editing an existing text in a DWG table cell (DTABLE command) it was impossible to delete this text - after editing the cell, the text was displayed again.
The deletion of the original object when creating a cloud by object has been restored:
- Créer un rectangle.
- Exécuter la commande Nuage de révision (REVCLOUD), sélectionnez l'option de commande Objet , spécifier un rectangle.
The cloud will be created and the rectangle will be deleted.
- Ajouter n’importe quel tableau associatif à la barre Gestionnaire de palettes d’outils en le faisant glisser. Il obtiendra un nom comme *U2.
- Lors de la tentative d'insertion d'un réseau dans un autre dessin, le programme s'est bloqué.
Now it is prohibited to add an anonymous block insertions to the Tool Palettes Manager bar (which happens in the case of an associative array)
The crash when enabling and disabling a layer with a dot in its name in the Properties bar has been fixed.
- Créer un calque dans un nouveau fichier. Le titre doit contenir un point à la fin. Par exemple : "Calque1".
- Dans la barre Propriétés , désactiver la visibilité de ce calque, ou geler, ou bloquer, ou activer/désactiver le traçage. Fin anormale du programme.
A critical API error related to deleting a drawing object from a parallel stream when a box selection command is active has been fixed.
The nanoCAD crash when updating the cache of paper formats when accessed through a script has been fixed.
S'il existe une connexion à une base de données, la commande Importation de données de nuage à partir d'une base de données (DB_TO_NPC) charge un nuage de points de la base de données spécifiée dans le dessin. S'il n'y a pas de connexion à la base de données, vous serez invité à la configurer.
Lors de l'exportation d'un nuage de points à partir d'une base de données, il est possible d'afficher un aperçu du nuage de points dans la boîte de dialogue d'importation et de configurer les paramètres d'importation.
S'il existe une connexion à une base de données, la commande Exportation de données du nuage vers une base de données (NPC_TO_DB) télécharge un nuage de points du dessin vers la base de données spécifiée. S'il n'y a pas de connexion à la base de données, vous serez invité à la configurer.
La commande Configuration de base de données (NPC_DB_CONFIG) se connecte aux bases de données avec des nuages de points.
Lors de l'exportation d'un nuage de points à partir d'une base de données, il est possible d'afficher un aperçu du nuage de points dans la boîte de dialogue d'importation et de configurer les paramètres d'importation.
S'il existe une connexion à une base de données, la commande Exportation de données du nuage vers une base de données (NPC_TO_DB) télécharge un nuage de points du dessin vers la base de données spécifiée. S'il n'y a pas de connexion à la base de données, vous serez invité à la configurer.
La commande Configuration de base de données (NPC_DB_CONFIG) se connecte aux bases de données avec des nuages de points.
Les commandes permettant de gérer l'affichage des fonctionnalités s'appliquent aux nuages de points dans lesquels des entités géométriques ont été précédemment trouvées : pipelines, éléments de pipeline, plans et éléments du plan.
- Masquer la fonctionnalité (NPC_HIDE_FEATURE). La commande masque la fonction spécifiée dans le nuage de points (élément de pipeline, plan). Fonctionne avec des nuages de points dans lesquels des entités géométriques ont été préalablement reconnues.
- Masquer toutes les fonctionnalités (NPC_HIDE_ALL_FEATURES). La commande masque toutes les entités trouvées dans le nuage de points (éléments de pipeline, plans). Fonctionne avec des nuages de points dans lesquels des entités géométriques ont été préalablement reconnues. Les points où les caractéristiques n’ont pas été identifiées restent visibles.
- Isoler la Fonctionnalité (NPC_ISOLATE_FEATURE). La commande isole la fonctionnalité spécifiée dans le nuage de points (élément de pipeline, plan). Tous les autres points du nuage sont masqués. Fonctionne avec des nuages de points dans lesquels des entités géométriques ont été préalablement reconnues.
- Isoler toutes les fonctionnalités (NPC_ISOLATE_ALL_FEATURES). La commande isole toutes les fonctionnalités trouvées dans le nuage de points (éléments de pipeline, plans). Fonctionne avec des nuages de points dans lesquels des entités géométriques ont été préalablement reconnues. Les points où les fonctionnalités n'ont pas été identifiées sont masqués.
- Réinitialisation de l'isolation des fonctionnalités (NPC_UNISOLATE_ALL_FEATURES). La commande active l'affichage de toutes les fonctionnalités, ainsi que des points où les fonctionnalités n'ont pas été identifiées.
- Afficher toutes les fonctionnalités (NPC_SHOW_ALL_FEATURES). La commande affiche toutes les fonctionnalités, tandis que les points où les entités n'ont pas été identifiées restent invisibles (s'ils étaient précédemment masqués).
La commande Détermination du rayon (_NPC_RADIUS) copie le rayon des tuyaux et des cylindres trouvés dans le nuage de points sur la ligne de commande.
La commande Détermination du diamètre (_NPC_DIAMETER) copie le diamètre des tuyaux et des cylindres trouvés dans le nuage de points sur la ligne de commande.
La commande Détermination du diamètre (_NPC_DIAMETER) copie le diamètre des tuyaux et des cylindres trouvés dans le nuage de points sur la ligne de commande.
La boîte de dialogue Importation du nuage de points La commande (NPC_IMPORT) a été entièrement mise à jour, une nouvelle fonctionnalité a été ajoutée.
- Une possibilité d’importation simultanée de plusieurs fichiers est apparue ;
- La visualisation des informations sur le fichier a été ajoutée ;
- Désormais, il est possible de transformer un nuage par des codes EPSG, si le nuage de points possède un système de coordonnées décrit par le code EPSG ;
- Une possibilité de définir n'importe quel système de coordonnées de nuage à partir de la liste des codes EPSG, même s'il n'était initialement pas lié au nuage, a été ajoutée ;
- La fenêtre d'aperçu du nuage de points a acquis des outils pratiques pour naviguer dans le nuage, y compris en mode de visualisation 3D ;
- La fonction de division d'un nuage en blocs, à la fois le long du maillage et le long de la ligne de vol, a été implémentée. Dans ce cas, le nuage n'est pas chargé immédiatement dans le dessin. Un ensemble de fichiers dwg est créé dans le dossier avec le nuage de points, chacun contenant un bloc – un fragment du nuage obtenu en divisant le fichier source conformément aux paramètres spécifiés. La fonction est pratique à utiliser pour automatiser l'importation, les fragments résultants peuvent être chargés dans le dessin séparément, réduisant de cette façon considérablement la quantité de mémoire utilisée.
Les commandes de découpage de nuage de points sont divisées en commandes inversées et non inversées. Désormais, lorsque vous découpez des nuages de points, vous n'avez plus besoin de sélectionner l'option permettant de découper des points À l'intérieur ou À l'extérieur . Il existe désormais des commandes séparée pour le découpage à l'intérieur et à l'extérieur.
Au cours du processus de dessin, il est devenu possible de s'accrocher au point de retournement du pipeline.
Version 22
Désormais, une fenêtre de document (onglet fichier de dessin) peut être détachée de la fenêtre de la plateforme nanoCAD en la transformant en fenêtre flottante en utilisant
la commande fenêtre flottante (FLOAT_WINDOW).
le bouton Ancrer la fenêtre (DOCK_WINDOW) sur le côté droit de la barre de titre de la fenêtre.
la commande fenêtre flottante (FLOAT_WINDOW).
La commande peut être appelée depuis le menu contextuel de l'onglet du document ou depuis la ligne de commande.
Par conséquent, l’onglet du document sera désancré de la fenêtre de la plateforme sous forme de fenêtre flottante.
La fenêtre de document flottante est toujours au premier plan. Elle ne contient pas de ligne de commande, elle ne peut pas contenir des onglets de document. Vous ne pouvez pas y attacher des barres fonctionnelles.

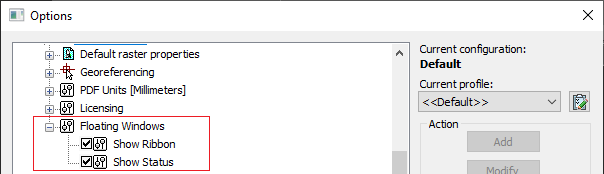

Dans la boîte de dialogue Options vous pouvez spécifier : si la fenêtre flottante doit contenir un ruban, un menu et une barre d'état.
le bouton Ancrer la fenêtre (DOCK_WINDOW) sur le côté droit de la barre de titre de la fenêtre.
Accrochages 3D pour les objets solides (objets du type Solide 3D) ) sont devenus disponibles. Leur paramètre est distinct des accrochages 3D à la géométrie de la nuage de points reconnue dans la boîte de dialogue Paramètres de dessin et le menu contextuel.
La fonctionnalité a été ajoutée pour créer et modifier un nouveau type de réseaux associatifs (dynamiques) : Réseau par chemin . Auparavant, ces réseaux étaient perçus comme des blocs.
La commande Réseau par chemin (ARRAYPATH) vous permet de répartir uniformément les copies d'objets le long d'un chemin ou d'une partie de celui-ci. Le chemin peut être une ligne, une polyligne, une polyligne 3D, une spline, une hélice, un arc, un cercle ou une ellipse.
La barre d'outils Réseau est apparue dans l'interface classique.
La commande Édition d'un réseau (ARRAYEDIT) vous permet de modifier la source d'un réseau associatif en place. Il est devenu possible de modifier les réseaux associatifs existants en éditant leurs paramètres spécifiques et leurs objets sources.
Correction de l'erreur survenue lors du changement du point de base lors de la création d'un réseau associatif. En conséquence, les éléments du réseau ont été décalés par rapport au point spécifié au lieu du point de base.
Le mécanisme de création et de gestion d'un prisme de délimitation de vue (MCLIP) a été entièrement repensé et optimisé. L'utilisation du Prisme est devenue simple et intuitive.
Le prisme peut être étiré, compressé et modifié en faisant glisser des arêtes et des faces à n'importe quel endroit. Dans ce cas, il change son apparence en fonction des attentes de l'utilisateur.
Ainsi, vous pouvez saisir n'importe quelle zone de la face visible et la déplacer le long de sa normale (dans le cas d'un prisme rectangulaire) ou dans n'importe quelle direction (dans le cas d'un prisme polygonal). Les accrochages et les modes orthogonales de dessin peuvent être utilisés. Les faces cachées peuvent être déplacées en saisissant l'une de leurs arêtes. L'ensemble du prisme peut être déplacé tout en maintenant la touche CTRL.
Au moment de la création ou de la modification d'un prisme, celui-ci est affiché dans toutes les fenêtres, cependant son effet ne s'étend qu'à l'écran dans lequel il a été créé ou sélectionné pour être modifié. Lorsque le prisme est mis en place, il recadre l'image uniquement dans la fenêtre pour laquelle il a été créé.
Pour créer un nouveau prisme ou modifier un prisme existant, accédez à la fenêtre souhaitée et exécutez la commande Prisme de délimitation .
Lorsque vous modifiez un prisme, vous pouvez passer à une autre fenêtre pour continuer à le modifier sous un angle plus pratique. Dans ce cas, dans la nouvelle fenêtre, l'édition se poursuivra sur le prisme appartenant à la fenêtre précédente (dans laquelle la commande Prisme de délimitation a été exécutée), et non à la fenêtre actuelle. Un prisme dans sa propre fenêtre est affiché plus lumineux que dans d'autres fenêtres, de sorte qu'il est toujours clair par rapport à la fenêtre à laquelle il appartient, quelle que soit la fenêtre active actuellement.
La barre de l'Explorateur de dessins a été mise à jour.
Les filtres suivants ont été ajoutés :
Les blocs standards, les blocs 3D et les blocs dynamiques sont désormais affichés séparément.
Les styles multilignes sont affichés.
Les filtres suivants ont été ajoutés :
Afficher les objets visibles ;-
Afficher les objets invisibles.
Les blocs standards, les blocs 3D et les blocs dynamiques sont désormais affichés séparément.
Les styles multilignes sont affichés.
Ces objets Topoplan apparaissaient sous forme de groupes de points de géométrie de coordonnées, ainsi que d'ensembles de styles de marqueurs de points et de styles de leurs étiquettes.
Les styles d'étiquettes et de marqueurs de géométrie de coordonnées sont modifiés en sélectionnant le style souhaité dans l'explorateur de dessins, ensuite en appelant la commande à partir du menu contextuel. Les propriétés du style sélectionné sont affichées et modifiées dans la barre Propriétés .
Matériaux selon EN, DIN et ASTM avec possibilité de leur désignation tant par la composition chimique que par la marque et par les numéros.

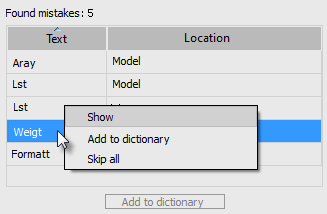

La barre Vérifier l'orthographe mise à jour, en plus d'améliorer l'ergonomie, offre une nouvelle fonctionnalité.
Désormais, il est possible de vérifier les objets texte d'un dessin pour détecter les fautes d'orthographe non seulement à la demande, mais également en temps réel. L'orthographe de tous les objets nouveaux et modifiés sera vérifiée. Si des erreurs sont découvertes, les mots seront soulignés dans le champ de dessin et ajoutés à la liste des erreurs trouvées dans la barre.
Dans ce cas, la barre permet de travailler avec plusieurs documents en même temps sans perdre les résultats de la vérification orthographique du document précédent lors du passage au document suivant.
Désormais, il est possible de vérifier les objets texte d'un dessin pour détecter les fautes d'orthographe non seulement à la demande, mais également en temps réel. L'orthographe de tous les objets nouveaux et modifiés sera vérifiée. Si des erreurs sont découvertes, les mots seront soulignés dans le champ de dessin et ajoutés à la liste des erreurs trouvées dans la barre.
Dans ce cas, la barre permet de travailler avec plusieurs documents en même temps sans perdre les résultats de la vérification orthographique du document précédent lors du passage au document suivant.

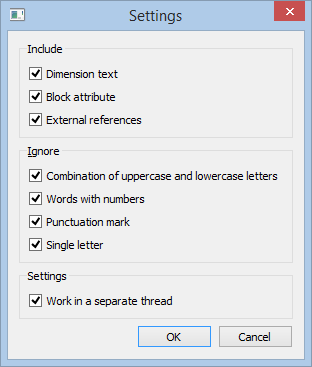

Dans les paramètres de la vérification orthographique, vous pouvez :
- Ajouter ou exclure des types particuliers d’objets de la vérification.
- Exclure certains types de texte de la vérification.
- Demander à la commande de vérification orthographique de s'exécuter sur un filetage séparé afin de traiter les informations indépendamment du filetage de la plateforme.
Filetage 3D sur fixations standards.
Désormais, la version de la
commande Purger le document pour travailler à partir de la ligne de commande (-PURGE) vous permet d'effacer un tableau de tri des objets. Le tableau de tri contient des listes d'ordre d'objets (DRAWORDER).
commande Purger le document pour travailler à partir de la ligne de commande (-PURGE) vous permet d'effacer un tableau de tri des objets. Le tableau de tri contient des listes d'ordre d'objets (DRAWORDER).
Parfois, il y a tellement d'enregistrements de ce type que le programme commence à fonctionner avec le document beaucoup plus lentement. Le nettoyage du tableau supprime les enregistrements vides, accélérant considérablement le travail.
Désormais, lors de l'ouverture des documents, la nécessité de purger les échelles annotatives et les entrées vides dans le tableau de tri des objets est vérifiée. Selon le résultat de la vérification, les invites suivantes peuvent s'afficher sur la ligne de commande :
- Attention : le fichier contient un grand nombre d'échelles annotatives (nombre). Il est recommandé de supprimer les échelles en exécutant la commande -PURGE et en sélectionnant l'option ANnotscales.
- Attention : le fichier contient un grand nombre d'entrées vides dans le tableau de tri (nombre). Il est recommandé de les supprimer en exécutant la commande -PURGE et en sélectionnant l'option sortTTable.
Pour accélérer l'ouverture des fichiers, le chargement à base de multithreading des fichiers DWG a été implémenté. Le mode de multithreading est contrôlé par la variable système MTMODE. Une interface de programme a été ouverte ce qui permet aux développeurs d'applications d'utiliser le multithreading pour charger des objets, ce qui donne un avantage significatif, y compris lors de l'ouverture de fichiers avec un grand nombre d'objets spécialisés.
Importer des nuages de points (NPC_IMPORT)
- L'import de nuages au format LAZ (format zippé LAS) est apparu.
- Le recalcul des coordonnées lors de l'importation a été complété par le géosystème GCS 2011.
- Une nouvelle boîte de dialogue est apparue, affichant des informations détaillées sur les paramètres du fichier importé.
- L'objet de Nuage de points a reçu deux géoparamètres. Une fois recalculé, le nuage est marqué avec le système de coordonnées géographiques selon lequel il a été recalculé.
- Prise en charge de la géolocalisation EPSG.
- Ensemble illimité de géosystèmes de coordonnées (la liste peut être complétée avec votre propre CS). Possibilité de contrôle plus complet des paramètres de recalcul : vers quel CS et avec quels paramètres recalculer.
- Importation améliorée de nuages de points à partir du format PTS. Il est devenu possible d'importer de tels nuages avec une intensité dans les plages [-2048..2048], [0..255] et [0..65535], et non plus seulement [-4096..4096] comme c'était le cas auparavant.
- Correction de l'importation de normales à partir du format PTS.
Exporter des nuages de points (EXPORTATION_NPC)
Le format PTS a été ajouté à la commande d'exportation.
Le format PTS a été ajouté à la commande d'exportation.
De nouvelles commandes de recalcul de coordonnées sont apparues qui vous permettent de recalculer les coordonnées de nuages de points déjà chargés. Cela crée un nouveau nuage pour le système de coordonnées souhaité.
NPC_REPROJECTION – recalcul des coordonnées d’un nuage de points avec les paramètres du fichier GCSTrans.xml ;

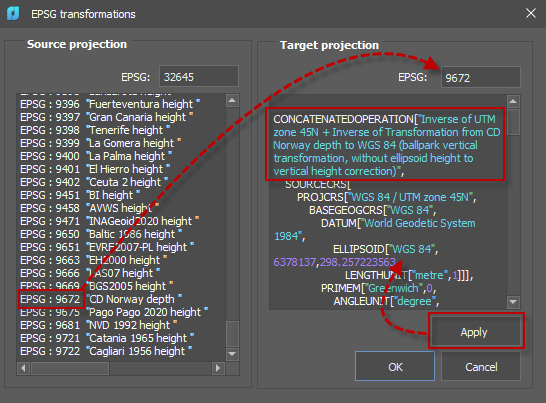

NPC_EPSG_REPROJECTION – recalcul des coordonnées d'un nuage de points par les codes EPSG.
Ces commandes s'excluent mutuellement : vous pouvez utiliser l'une ou l'autre.
Informations sur le nuage de points (NPC_INFO)
L'interface de dialogue a été entièrement repensée. Les graphiques interactifs individuels s'ouvrent en cliquant sur le
bouton à côté du paramètre correspondant.
L'interface de dialogue a été entièrement repensée. Les graphiques interactifs individuels s'ouvrent en cliquant sur le
bouton à côté du paramètre correspondant.
De nouvelles fonctionnalités sont apparues :
-
Historique du découpage. Si les commandes de découpage et de section ont été appliquées au nuage de points, vous pouvez voir la liste complète.
-
Les informations sur les coordonnées du géosystème du nuage de points. Si les coordonnées du nuage ont été recalculées lors de l'importation, il est possible de visualiser ses paramètres.
L'historique de découpage affiche toutes les manipulations de découpage des nuages avec leurs attributs. L’état initial du nuage est affiché en haut de la liste. Lorsque vous sélectionnez un état de découpage dans la liste, tous les découpages suivants deviennent inactifs pour le nuage de points.
Version 21
nanoCAD dispose d'un nouvel ensemble d'outils pour vous aider à réaliser des dessins avec une projection isométrique. Les dessins isométriques simulent des vues tridimensionnelles d'objets à partir d'un seul point de vue.
Pour créer des dessins isométriques, il est pratique d'utiliser la barre d'outils Isométrie .
bouton dans la barre d'outils Isométrie ou en utilisant le
bouton dans la barre d'état.
Pour créer des dessins isométriques, il est pratique d'utiliser la barre d'outils Isométrie .
Elle contient :
-
Le bouton pour activer le mode dessin isométrique ;
-
Trois boutons pour définir les plans isométriques (commandes ISODRAFT1, ISODRAFT2 et ISODRAFT3 ou une option sur la commande ISODRAFT) ;
-
Les boutons pour créer des isorectangles, des isocercles et des isoarcs (rectangles, cercles et arcs dans une projection isométrique).
Mode de dessin isométrique
Pour le dessin isométrique, utilisez le mode de dessin isométrique. Le mode est activé en entrant la commande ISODRAFT, en utilisant le
bouton dans la barre d'outils Isométrie ou en utilisant le bouton dans la barre d'état.
Le mode isométrie permet de basculer rapidement entre trois plans isométriques (isoplans) par la touche F5 ou en cliquant sur un bouton approprié dans la barre Isométrie.
-
Plan isométrique Gauche. Le plan permet de créer des objets orientés selon les axes de 90 et 150 degrés.
-
Plan isométrique Droite. Le plan permet de créer des objets orientés selon des axes de 30 et 90 degrés.
-
Plan isométrique Haut. Le plan permet de créer des objets orientés selon les axes de 30 et 150 degrés.
Impact du mode isométrique sur les paramètres de dessin
Lorsque vous activez le mode de dessin isométrique, nanoCAD modifie automatiquement les paramètres suivants pour correspondre au plan isométrique sélectionné :
-
Direction orthogonale
-
Orientation de l'accrochage
-
Orientation de la grille
-
Angles du suivi polaire
-
Orientation des cercles, arcs et rectangles isométriques lors de leur création
Création des objets isométriques
Les commandes suivantes sont utilisées pour créer des cercles, des arcs, des rectangles dans le plan isométrique courant :
-
Pour créer un cercle dans le plan actuel, utilisez
la commande ISOCERCLE qui démarre la commande ELLIPSE avec l'option Isocercle ;
-
Pour créer un rectangle dans le plan actuel, utilisez
la ommande ISORECTANGLE qui démarre la commande RECTANGLE avec l'option Isorectangle ;
-
Pour créer un arc elliptique dans le plan isométrique actuel, utilisez
la commande ISOARC qui démarre la création d'un arc elliptique par l'ELLIPSE avec l'option Arc > Isoarc .
Variables système associées
La variable système SNAPSTYL vous permet de modifier le mode de dessin. Les valeurs des variables sont des entiers.La variable système SNAPISOPAIR vous permet de modifier le plan isométrique actuel dans la fenêtre actuelle. Les valeurs des variables sont des entiers.
nanoCAD 21 repense les commandes que vous avez utilisées pour construire des réseaux rectangulaires et circulaires.
Les commandes fonctionnent désormais de manière interactive, sans nécessiter de boîte de dialogue.
De plus, nanoCAD crée désormais des réseaux associatifs. Les objets qui composent un réseau associatif sont stockés sous la forme d'un seul objet réseau. La variable système Réseau - Associativité bascule les réseaux entre associatifs et non associatifs. Les réseaux associatifs vous permettent de modifier le nombre d'objets et les distances entre eux via les poignées du réseau ou avec le panneau Propriétés .
Il est désormais possible de :
commande BBASEPT. Le point de base localise le point d'insertion des blocs et la position de la poignée.
commande Réinitialiser le bloc (RESETBLOCK) réinitialise les paramètres des insertions de blocs dynamiques sélectionnées aux valeurs par défaut. Il s'ouvre à partir du menu contextuel des insertions sélectionnées ou à partir de la ligne de commande.
- ajouter, supprimer et modifier des objets de bloc tout en préservant l'intégrité des paramètres de bloc dynamiques. Les actions concernent des objets qui ne sont pas impliqués dans le paramétrage du bloc ;
- convertir n'importe quel bloc en dynamique ;
- remplacer le point d'insertion.

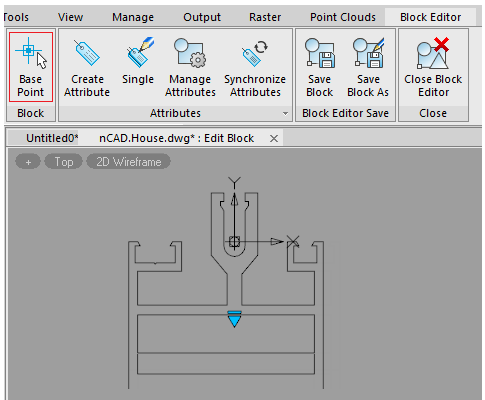

Déplacement du nouveau point de base du bloc
Le point de base des blocs peut être déplacé avec la commande BBASEPT. Le point de base localise le point d'insertion des blocs et la position de la poignée.
Réinitialiser le bloc
La modification des insertions de blocs dynamiques, puis la réédition de cette définition de bloc peuvent déformer l'apparence de ses insertions. La commande Réinitialiser le bloc (RESETBLOCK) réinitialise les paramètres des insertions de blocs dynamiques sélectionnées aux valeurs par défaut. Il s'ouvre à partir du menu contextuel des insertions sélectionnées ou à partir de la ligne de commande.Il existe désormais une possibilité de transférer et d'enregistrer la configuration de l'interface utilisateur. Pour transférer les paramètres entre les versions ou d'un ordinateur à un autre, utilisez deux commandes : Importer l'interface utilisateur (UIIMPORT) et Exporter l'interface utilisateur (EXPORTATION UI).
La commande Exporter l'interface utilisateur vous permet d'enregistrer un package de configuration individuelle, tandis que la commande Importer l'interface utilisateur l'applique à la version actuelle du programme.
Exporter l'interface utilisateur permet d'enregistrer à la fois la composition des éléments de l'interface (ruban, barres d'outils, etc.), configurée dans la boîte de dialogue Personnaliser l'interface utilisateur, et l'affichage avec l'emplacement des éléments de l'interface (emplacement des barres d'outils, des palettes, de la ligne de commande, du style visuel de l'interface, du mode d'affichage du ruban, de la taille et de l'emplacement de la fenêtre du programme).
Ainsi, vous pouvez transférer rapidement et facilement les configurations utilisateur pour travailler confortablement avec le programme, ainsi qu'enregistrer le package de configurations pour éviter qu'elles ne soient perdues.
Si nécessaire, vous pouvez également modifier le fichier LSP, qui décrit les commandes Importer l'interface utilisateur et Exporter l'interface utilisateur, et modifier la liste des formats de fichiers inclus dans le package de configuration en cours d'exportation.
Boîte de dialogue de champ repensée
La boîte de dialogue de la commande CHAMP a été repensée:
.png)
Dialogue de format supplémentaire
Un formatage plus détaillé des valeurs numériques est désormais disponible dans l'éditeur de champs. Le bouton Format supplémentaire ouvre la boîte de dialogue dans laquelle vous pouvez définir le facteur de conversion, la suppression des zéros, le texte supplémentaire et le séparateur numérique.
.png)
Option pour les champs à l'intérieur d'un bloc
Afficher la valeur pour la référence de bloc est la case à cocher qui s’affiche uniquement pour les champs de propriétés d’objet situés à l’intérieur du bloc. Par exemple, lors de la modification d’un champ à l’intérieur d’une définition d’attribut de bloc.
.png)
.png)
Le paramètre oblige la propriété à calculer sa valeur par rapport à la taille et à l'orientation de la référence de bloc dans le dessin, et non par rapport à l'espace de description de bloc interne. Ainsi, par exemple, les coordonnées du centre de l'objet inclus dans le bloc seront calculées par rapport au système de coordonnées du dessin, et non par rapport aux coordonnées de la définition du bloc.
Commandes pour travailler avec des groupes
Les commandes permettant de travailler avec des groupes ont désormais leur propre emplacement sur le ruban (section Groupe de l'onglet Principal) et dans la barre d'outils Groupe. Cela rend plus pratique l'exécution du regroupement et du dégroupage en dehors de la boîte de dialogue Groupement d'objets et vous permet de créer des groupes sans nom.
.png)
.png)
.png)
|
Nouveau groupe (GROUPE) |
Une nouvelle commande pour créer un groupe d'objets. Contrairement à la Nouvelle option, la commande GROUPE vous permet de créer à la fois des groupes avec et sans nom. |
.png)
|
Décomposition d'un groupe (DISSOCIER) |
Décomposition d'un groupe ou dégroupement. |
.png)
|
Modifier un groupe (GROUPEDIT) |
Ajout ou suppression d'objets d'un groupe. |
.png)
|
La boîte de dialogue pour la création de groupes (CLASSICGROUP) |
Affiche la boîte de dialogue de groupement d'objets pour gérer les groupes. Dans les versions précédentes du programme, cette boîte de dialogue était appelée par la commande Groupe (GROUPE). |
nanoCAD propose une nouvelle façon de récupérer des dessins accidentellement perdus lors de la sortie de dessins sans enregistrement, par exemple lors de la fermeture simultanée de tous les dessins ouverts. Dans d'autres cas, les objets sont effacés des dessins, puis les dessins sont enregistrés et fermés, après quoi le mécanisme d'annulation/rétablissement ne fonctionne plus.
Le nouveau mécanisme d'enregistrement les restaure à partir d'un stockage temporaire et est activé dans la boîte de dialogue Options : section Enregistrer les documents > Historique des fichiers .
-

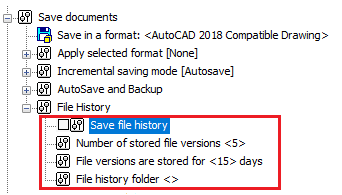

Enregistrer l'historique du fichier (variable FILEHISTORY) – détermine si l'historique d'enregistrement automatique est activé (0 – désactivé ou 1 – activé)
-
Nombre de versions de fichiers stockées (variable FILEHISTORYMAX) – détermine le nombre maximal de versions enregistrées automatiquement de chaque fichier de dessin, jusqu'à 32 767 versions.
-
Les versions de fichiers sont stockées pendant jours (variable FILEHISTORYDURATION) – détermine la durée de stockage de chaque fichier enregistré automatiquement, jusqu'à 32 767 jours (environ 90 ans).
-
Dossier d'historique des fichiers – spécifie le dossier dans lequel stocker les fichiers enregistrés automatiquement
La commande Ouvrir l'historique des fichiers (OPENHISTORY) ouvre les fichiers à partir du stockage d'archives.
Les fichiers les plus anciens sont supprimés automatiquement du stockage une fois que le nombre de fichiers d'archive spécifié par FILEHISTORYMAX est atteint. Lors de la fermeture de nanoCAD, la période de stockage des fichiers dans l'archive est vérifiée et les fichiers dont la durée de vie est supérieure à FILEHISTORYDURATION sont supprimés automatiquement.
nanoCAD insère des calques sous-jacents provenant d'un certain nombre de services cartographiques dans une variété de formats :
-
Cartes vectorielles de OpenStreetMap
-
Cartes raster de ArcGis, Microsoft Bing, Google Maps, MapBox, OpenStreetMaps, OSM Topo et Yandex Maps
-
Pour certains fournisseurs, des types de cartes supplémentaires sont pris en charge, tels que les rues, les satellites, les hybrides, le relief et les cartes topographiques.
.png)

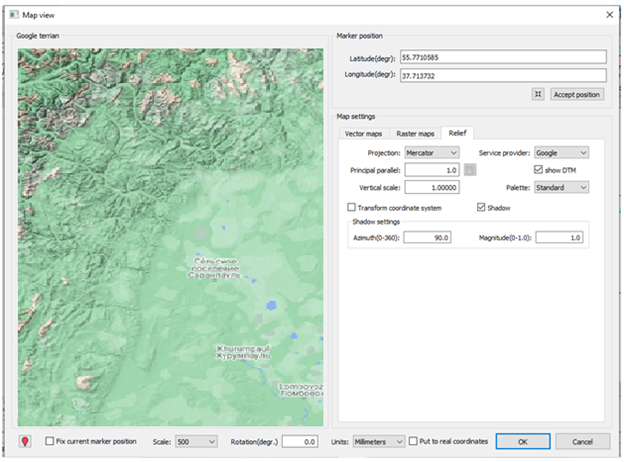

Les modèles tridimensionnels de terrain peuvent également être placés sous forme de superpositions.
.png)
.png)
Importation et exportation améliorées
- Ajout de l'importation et de l'exportation de fichiers de nuages aux formats E57 et ReCAP (*.rcs)
- Algorithme amélioré pour l'importation de volumes recadrés
- Faites glisser et déposez les fichiers de nuage de points nanoCAD (*.npc) dans les dessins
- Définir les unités de mesure du dessin dans la boîte de dialogue Importer
- Exporter des nuages de points au format PDF 3D
Nouvelles commandes pour découper les nuages
- Ajout de commandes pour découper les nuages par des formes sphériques et cylindriques
- Interface de commande de découpage améliorée
- Nouvelle commande pour inverser les limites de découpage du nuage de points
Accrochages géométriques 3D
Les accrochages tridimensionnels suivants reconnaissent la géométrie dans les nuages de points. Ils sont activés et désactivés via la boîte de dialogue Paramètres de dessin ou dans la barre d'état :- Nœud d'arête du nuage de points
- Arête du nuage de points le plus proche
- Arête du nuage de points perpendiculaire
- Plan du nuage de points le plus proche
- Plan du nuage de points perpendiculaire
- Surface de fonctionnalité du nuage de points
- Nœud d'axe de la fonctionnalité du nuage de points
- Axe de la fonctionnalité du nuage de points
- Centre de la fonctionnalité du nuage de points
.png)
.png)
Les propriétés Windows associées à nanoCAD ouvrent désormais des fichiers de dessin portant le nom d'une feuille ou d'une vue. Un dessin dans un ensemble de feuilles est ouvert avec le nouveau commutateur de liste:
La vue nommée enregistrée dans un dessin s'affiche lors de l'ouverture du dessin avec le nouveau commutateur-v :/ncad.exe [ /drawing_file] [-list "nom de la feuille"]
Le caractère - ou le caractère / peut être utilisé pour le commutateur./ncad.exe [ /drawing_file] [-v "nom de la vue"]
La commande Copier lien OLE
La nouvelle commande Copier lien OLE (COPYLINK) copie la vue actuelle dans le presse-papiers afin qu'elle puisse être liée dans d'autres applications compatibles OLE. Un objet de type dessin nanoCAD est créé dans l'autre programme. Cela signifie que vous pouvez insérer des dessins nanoCAD dans des documents Word sous forme d'objets OLE, qui peuvent ensuite être modifiés dans nanoCAD par un simple double-clic.
.png)
Commandes OLE renommées
Les noms des commandes associés à OLE ont été modifiés pour être plus intuitifs dans l'interface de la barre d'outils/menu :
Dans le menu Insertion, l'élément Objet... devient Objet-OLE....(L'ellipse indique qu'une boîte de dialogue va s'ouvrir).
Dans le menu Édition, les éléments suivants sont renommés :
-
Copier la vue devient Copier le lien OLE
-
Liens … devient liens OLE …
-
Mettre à jour tous les liens devient Mettre à jour tous les liens OLE
OLE dans le panneau Propriétés
Des propriétés sont ajoutées au panneau Propriétés pour les objets OLE.
Avec l'outil Localisateur, vous pouvez désormais faire pivoter de manière interactive la vue d'un modèle :
La flèche pointe vers la nouvelle position de rotation de la vue.
- Tout en maintenant la touche Alt enfoncée, sélectionnez ensuite n'importe quel point sur le cercle de localisation
- Choisir l’un des quatre points marqués pour faire pivoter une vue de 90°.
La flèche pointe vers la nouvelle position de rotation de la vue.
.png)
.png)
Direction de l'arc par mouvement du curseur
nanoCAD dessine désormais des arcs (y compris elliptiques) dans la direction du déplacement du curseur. Ceci s’applique aux méthodes de construction d’arc suivantes :
-
Centre-Départ-Fin
-
Départ-Centre-Fin
-
Arcs elliptiques
Vous pouvez également modifier la direction de construction des arcs en maintenant la touche Ctrl enfoncée.
Cercle par trois tangentes
Les cercles peuvent désormais être dessinés tangents à trois autres objets (menu Dessiner > Cercle).
.png)
.png)
Cercles tangents aux splines et aux ellipses
Désormais, la commande permettant de créer un cercle par tangente, tangente et rayon, vous permet de spécifier des splines, des ellipses et des arcs elliptiques comme tangentes. De plus, la création de cercles tangents à des arcs ou à d’autres cercles est améliorée.
.png)
Séparation des ellipses et des polylignes fermées par deux points
Lors de la rupture d'une ellipse ou d'une polyligne fermée avec deux points, la séquence des points de prélèvement détermine quelle partie des objets doit être supprimée. (Auparavant, la même partie restait toujours, quel que soit l'ordre de prélèvement).
Allongement dans les deux sens
La commande Allonger (LENGTHEN) allonge désormais les objets ouverts de manière symétrique dans les deux sens, grâce à un nouveau commutateur Deux côtés / Un côté . Cela est utile, par exemple, pour augmenter la longueur des lignes centrales dans les deux sens.
Modification des points d'ajustement de spline avec Ctrl
Les points d'ajustement des splines peuvent désormais être modifiés en maintenant la touche Ctrl enfoncée tout en cliquant sur une poignée, comme avec les polylignes. Le menu contextuel est mis à jour pour refléter cela.
.png)
Nouvelle sélection d'objets Lasso
Les objets peuvent désormais être sélectionnés à l'aide de la méthode du lasso : tout en maintenant le bouton gauche de la souris enfoncé, déplacez le curseur autour des objets. Les objets sont sélectionnés par un lasso ou un cadre de sélection rectangulaire, en fonction de vos actions :
-
Déplacez le curseur dans la zone de dessin tout en maintenant le bouton gauche de la souris enfoncé, le contour du lasso est dessiné. Pour terminer la sélection, relâchez le bouton de la souris.
-
Un simple clic dans une zone vide du dessin ouvre une fenêtre de sélection rectangulaire. Pour terminer la sélection, cliquez sur le deuxième point.
La direction du mouvement du curseur détermine les objets sélectionnés :
-
Déplacez le curseur vers la droite et les objets entièrement à l’intérieur de la zone sont sélectionnés. La zone de sélection (fenêtre ou lasso) est affichée avec un remplissage bleu semi-transparent.
-
Déplacez le curseur vers la gauche et les objets à l'intérieur et traversant la limite sont sélectionnés. La zone de sélection (fenêtre ou lasso) est affichée avec un remplissage vert semi-transparent.
Lors de la sélection d'objets par la méthode du lasso, vous pouvez parcourir trois modes de lasso en appuyant sur la touche Espace :
-
Sélectionnez uniquement les objets qui se trouvent entièrement à l'intérieur de la zone du lasso
-
Sélectionnez tous les objets qui se trouvent à l'intérieur et traversent le lasso
-
Sélectionner uniquement les objets qui traversent la ligne du lasso
.png)
.png)
.png)
.png)
.png)
.png)
Filtre d'aperçu de sélection
Trois autres types d'objets sont ajoutés à la boîte de dialogue Filtre d'aperçu de la sélection : Groupe , Maillage et Maillage Polyface .
.png)
Actions interactives avec le bouton droit de la souris
Lorsque vous faites glisser et déposez des objets tout en maintenant le bouton droit de la souris enfoncé, un menu contextuel apparaît avec des actions supplémentaires : Déplacer ici, Copier ici, Coller comme bloc. Sélectionnez-en un pour effectuer l'action.
.png)
Copies multiples avec Ctrl
Lorsque vous déplacez, faites pivoter, mettez à l'échelle ou mettez en miroir des objets avec des poignées, maintenez la touche Ctrl enfoncée pour créer des copies :
-
Sélectionnez un ou plusieurs objets
-
Cliquez sur une poignée
-
Appuyez sur la barre d'espace pour basculer entre les actions de copie, de rotation, de mise à l'échelle ou de mise en miroir
-
Maintenez la touche Ctrl enfoncée, puis cliquez pour localiser les copies des objets sélectionnés
.png)
Commande de rotation améliorée
La commande ROTATION gagne l'option Point clé . Elle combine le point de base avec l'angle de référence. Lorsque vous spécifiez un angle de référence, le premier point que vous choisissez pour l'angle est le point de base autour duquel s'effectue la rotation.
Historique d'isolement/non-isolement
.png)
.png)
.png)
Groupement Annuler/Rétablir
Les nouvelles options Déput et Fin dans les commandes Annuler et Rétablir (UNDO, REDO) combinent une séquence d'actions à annuler en une seule étape. Les commandes exécutées après avoir défini Début et avant de définir l'option Fin sont annulées simultanément. Vous pouvez créer plusieurs ensembles Début et Fin, chacun étant inversé en séquence.
1. Après avoir défini l’option Début, l’élément Début du groupe de commandes apparaît dans la liste des commandes.
.png)
2. Après cela, toutes les commandes que vous exécutez sont ajoutées dans la liste d’annulation des opérations, une par une.
.png)
4. Une fois l’option Fin appliquée, toutes les actions de la liste d’annulation entre le début et la fin se réduisent en un seul groupe de commandes annulables.
.png)
5. À ce stade, ces commandes peuvent être inversées uniquement ensemble.
Annuler MATCHPROP
Lorsque vous avez précédemment copié des propriétés vers un grand nombre d'objets avec la commande MATCHPROP, il est possible que vous les avez copiées par mégarde vers un mauvais objet. Dans ce cas, vous avez dû annuler la commande et recommencer à copier les propriétés.
Pour éviter ce problème, une option d’annulation locale est ajoutée à la commande MATCHPROP. L'option apparaît lorsque vous spécifiez l'invite Sélectionner les objets de destination.
.png)
.png)
Espacement polaire
La nouvelle option Espacement polaire spécifie la distance d'espacement pendant l'accrochage polaire, si l' Accrochage polaire (variable système POLARDIST) est activé. Lorsque la Distance polaire est définie à zéro, l'espacement polaire est égal à l'Espacement de l'accrochage X. L'espacement polaire est efficace lorsque les modes de suivi polaire ou de suivi d'objet sont activés.Nouveaux types d'accrochage
-
Accrochage de la grille – définit l'accrochage comme une grille rectangulaire avec un espacement spécifié par l'espacement de la grille
- Accrochage rectangulaire – définit le rectangulaire comme style d'accrochage et désactive le mode de dessin isométrique
- Accrochage isométrique – définit l'isométrique comme style d'accrochage et active le mode de dessin isométrique
- Polaire – définit l'accrochage comme un réseau polaire. Lorsque l'accrochage polaire et le suivi polaire sont activés, le curseur s'accroche aux lignes de suivi à partir du point de base selon les angles spécifiés dans l'onglet Suivi polaire .
-
Activer l'accrochage de la grille
-
Définir la grille sur un accrochage isométrique
-
Passer à l'accrochage polaire
.png)
Espacement polaire
Gère la distance d'espacement de l'accrochage polaire
Espacement – espacement de l'accrochage polaire. Devient disponible si l' accrochage polaire (variable système POLARDIST) est défini. En cas de valeur nulle, l'espacement polaire est égal à l'intervalle d'espacement de l'accrochage par X et fonctionne lorsque le mode de suivi polaire ou d'objet est activé.Suivre le SCU dynamique
Le nouveau paramètre Suivre le SCU dynamique oriente le plan de la grille pour correspondre automatiquement au plan XY du SCU dynamique (variable système GRIDDISPLAY).Vous pouvez désormais définir des accrochages à l'objet temporairement. Pour ce faire, entrez le mot-clé d'accrochage pendant une commande lorsque vous êtes invité à indiquer un point, ensuite appuyez sur Entrée. L'accrochage est défini temporairement.
.png)
.png)
.png)
La liste complète des mots-clés d'accrochage à l'objet est disponible en tapant OS _ à l'invite de commande ou à partir de la barre d'état.
.png)
La liste des mots-clés d'accrochage aux objets est donnée par le tableau :
|
Mot-clé |
Type de l'accrochage |
|
TT |
Point de suivi |
|
DEPUIS |
Depuis |
|
M2P |
À distance égale des deux points |
|
FIN |
Point de terminaison |
|
MILIEU |
Milieu |
|
INT |
Intersect |
|
APP |
Intersection apparente |
|
EXT |
Ligne d'attache |
|
CEN |
Centre |
|
QUAD |
Quadrant |
|
TAN |
Tangente |
|
PERP |
Perpendiculaire |
|
PAR |
Parallèle |
|
INS |
Point d'insertion |
|
NŒUD |
Nœud |
|
PROCHE |
Le plus proche |
|
AUCUN |
Désactivation de l'accrochage à l'objet |
Une nouvelle option Remplacer la valeur Z par l'élévation actuelle fonctionne pour les accrochages à l'objet dans l'espace 3D. Lorsqu'elle est activée, elle s'accroche aux points du plan XY dans le SCU actuel.
La figure ci-dessous montre deux polylignes 3D dessinées avec un objet accroché aux sommets d'un maillage. La polyligne en rouge utilise les modes d'accrochage à l'objet normaux ; celle en bleu avec l'option de remplacement des coordonnées Z est activée.
.png)
.png)
Dans ce mode, la valeur de la coordonnée Z est remplacée par l'une des valeurs suivantes :
-
La valeur de sa projection sur le plan XY
-
La valeur de sa projection sur un plan parallèle au plan XY au niveau spécifié par la variable ELEVATION, si elle est différente de zéro).
Modifiez la valeur de la variable ELEVATION pour que les points s'alignent à une distance spécifique au-dessus (valeurs positives) ou au-dessous (valeurs négatives) du plan XY.
L'option est activée dans la section Paramètres d'accrochage de la boîte de dialogue Options et elle est synchronisée avec la variable OSNAPZ.
.png)
Des champs sont ajoutés pour saisir l'incrément de longueur et d'angle lors de l'édition d'objets par poignées ;
.png)
.png)
Un support est ajouté pour la variable DYNDIVIS lors de l'édition d'objets par poignées ;
Toutes les cotes dynamiques ne peuvent pas être vues simultanément sur l’écran. Le nombre de cotes affichées simultanément est contrôlé par la variable DYNDIVIS. En fonction de sa valeur, les éléments suivants peuvent être affichés simultanément :
-
Uniquement une cote (DYNDIVIS = 0)

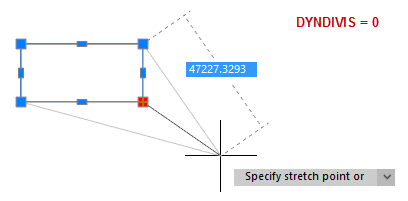

.png)
-
Uniquement deux cotes (= 1)

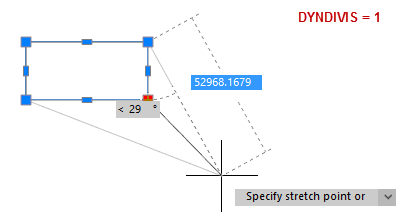

.png)
-
ou toutes les cotes (= 2)
.png)
Si seulement une ou deux cotes sont affichées simultanément et que vous devez en afficher d'autres, vous pouvez le faire en appuyant cycliquement sur la touche Tab . Appuyez sur Tab jusqu’à ce que les cotes souhaitées soient visibles. Lors du déplacement ultérieur du curseur, les cotes sélectionnées continueront d'être affichées.
.png)
.png)
.png)
La saisie dynamique est améliorée grâce aux ajouts suivants :
-
Les champs d'incrément de longueur et d'angle de la saisie s'affichent lors de l'édition d'objets avec des poignées
-
Saisie dynamique implémentée pour la création d'ellipses
-
Des champs de la saisie dynamique apparaissent pour le deuxième point et les points suivants lors du dessin d'une variété d'objets dans le SCU
-
Saisie et édition de cotes dynamiques pour les polylignes 3D dans le SCU
-
La variable DYNDIVIS ajoutée pour l'édition d'objets avec des poignées
-
Correction des bogues lors de l'utilisation de la saisie dynamique lors de la construction de lignes et de cercles
Utilisation du trait d'union dans les listes à puces
Vous pouvez désormais créer des listes à puces en utilisant des tirets.

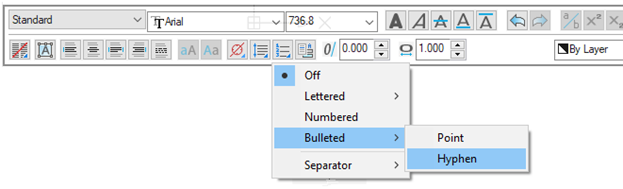

.png)
Alignement de la dernière ligne
Lorsque vous ajoutez une Tab à la fin de la dernière ligne d'un texte multiligne distribué, elle est alignée à gauche et reste comme ça une fois l'édition terminée.
Blocage du texte sous-dimensionnel
Désormais, la case Cotes désactivée dans l'onglet Options principales de la boîte de dialogue Paramètres de conception (Modification de section > par double-clic) bloque également l'édition par double-clic et le texte multiligne sous-dimensionnel.
.png)
Masquage de l'arrière-plan du texte pour des types d'objets différents
Pour masquer l'arrière-plan du texte multiligne, des attributs multilignes et du texte multiligne de la ligne de repère, utilisez une commande séparée .png)
sur le ruban.
.png)
Les objets peuvent être sélectionnés avant ou après l'exécution de la commande. Cela vous permet d'appliquer la commande à plusieurs types d'objets différents sélectionnés.
La commande affiche la boîte de dialogue Masque d'arrière-plan, qui affichera les paramètres permettant de masquer l'arrière-plan du texte multiligne dans le premier objet sélectionné.
.png)
Lors du changement du type de texte de la valeur par défaut du texte multiligne au texte sur une seule ligne dans la boîte de dialogue Définition d'attribut (commande ATTDEF), un avertissement est désormais émis lorsque le texte est tellement long qu'il serait tronqué. Précédemment, le texte était complètement effacé.
.png)
Lors du passage d'un attribut monoligne à un attribut multiligne, le texte est également conservé.
Correction des bogues suivants dans les lignes de repère multiples :
-
Si une police TTF a été utilisée, les espaces n'ont pas été soulignés
-
Le texte était incorrectement souligné dans les lignes de repère multiples avec une pièce jointe en bas ou en haut et la justification du Soulignement et du Milieu
-
L'alignement à gauche du texte dans les lignes de repère multiples avec la Pièce jointe en haut a été modifié en alignement à Droite
Le menu Modifier > Ligne de repère multiple gagne des commandes d'édition de ligne de repère multiple :

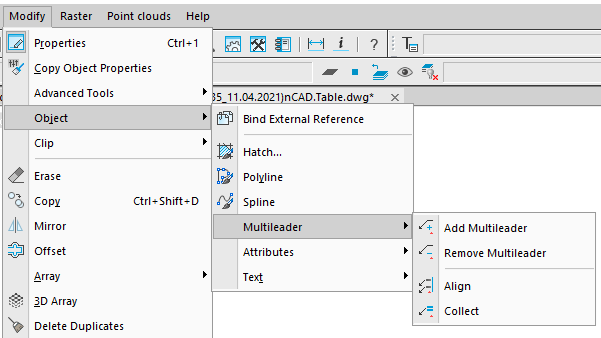

.png)
Pour les cotes et les lignes de repère multiples créées dans d'autres systèmes de CAO, l'associativité avec les objets est conservée lorsqu'ils sont importés vers nanoCAD.
Les liens associatifs des cotes avec les objets peuvent être rompus en décalant les poignées des lignes d'attache.
La commande Rompre la cote (DIMBREAK) est renommée à MDIMBREAK.
La commande Restaurer la cote (DIMUNBREAK) est renommée à MDIMUNBREAK.
Une nouvelle version de la commande Rompre et Restaurer la cote (DIMBREAK) combine les fonctions des deux commandes.
Les listes de feuilles peuvent désormais être générées à partir d'un ensemble de feuilles sous forme de tableau. Dans la barre d’outils Ensemble de feuilles, sélectionnez le nom d’un ensemble de feuilles et d’un groupe de feuilles, ensuite dans le menu contextuel, sélectionnez l’élément Insérer une liste de feuille .
Les gabarits fournis pour les ensemble de feuilles contiennent les paramètres requis. Pour modifier le style de la liste de feuilles, modifiez le style du tableau avec la boîte de dialogue de style du tableau (commande TABLESTYLE).
Vous pouvez désormais sélectionner plusieurs feuilles en maintenant enfoncés les boutons Ctrl ou Maj dans la boîte de dialogue Tracé par lots (commande PUBLIER). Utilisez Ctrl pour sélectionner des feuilles individuelles et/ou Maj pour sélectionner des plages de feuilles.
.png)
Vous pouvez également sélectionner directement une mise en page différente pour chaque feuille dans la liste déroulante de l’option Mise en page .
.png)
La disposition Renommer la commande ne nécessite plus de ressaisir un nom de la présentation lors du changement de nom. Le nom peut être modifié directement dans l'onglet. Vous pouvez également réorganiser la liste des onglets de la présentation par glisser-déposer.
.png)
.png)
La nouvelle .png)
commande Aligner la fenêtre (ALIGNSPACE) ajuste le facteur de panoramique et de zoom des objets dans les fenêtres de la présentation en fonction d'un point d'alignement dans l'espace modèle et l'espace papier. Les points spécifiés dans l'espace modèle sont alignés sur les points définis dans l'espace papier.
commande Aligner la fenêtre (ALIGNSPACE) ajuste le facteur de panoramique et de zoom des objets dans les fenêtres de la présentation en fonction d'un point d'alignement dans l'espace modèle et l'espace papier. Les points spécifiés dans l'espace modèle sont alignés sur les points définis dans l'espace papier.
.png)
-
La spécification d'un point dans l'espace modèle et d'un autre point dans l'espace papier permet de décaler (déplacer) la vue
-
La spécification de deux points dans l'espace modèle et de deux dans l'espace papier définit l'échelle du zoom, le panoramique et la rotation. Le facteur de zoom et la rotation SCU sont ajustés en fonction des points spécifiés.
Le menu contextuel des fenêtres de l'espace papier a été étendu :
.png)
Désormais, lors de l'importation de fichiers PDF à l'aide de la commande Importer PDF (PDFIMPORT), les données textuelles sont placées sur les mêmes calques que ceux sur lesquels elles se trouvaient lors de la création d'un fichier PDF. Les noms des calques commenceront par le préfixe PDF . Pour cela, dans la boîte de dialogue Importer PDF, lors de la sélection des paramètres des calques, sélectionnez l’option Utiliser les calques PDF ;
Les remplissages solides dans la plateforme nanoCAD sont désormais importés par un remplissage et non sous forme de contour comme auparavant ;
Correction du bogue lors de l'importation des remplissages dégradés à partir d'un PDF, lorsque certains types de remplissages dégradés n'étaient pas importés dans le dessin. Les remplissages dégradés sont importés sous forme d'images raster.
Les fichiers PNG peuvent désormais avoir des arrière-plans transparents grâce à l'utilisation du canal alpha.
.png)
La nouvelle commande Transparence (TRANSPARENCY) contrôle la transparence des pixels d'arrière-plan dans les images raster. La commande est disponible depuis le ruban (groupe Visualisation), le menu Raster et la barre d'outils Raster .
.png)
Désormais, lors de l'ouverture de fichiers contenant des tableaux .dwg créés dans d'autres systèmes de CAO, les valeurs des cellules contenant des formules sont recalculées et affichées correctement.
Vous pouvez optimiser le travail dans le programme lors de la connexion à un poste de travail à distance via RDP en utilisant le mode de compatibilité DirectX amélioré dans la boîte de dialogue Options .
.png)
Si la case est cochée, DirectX 9 est utilisé. Lorsque cette option est désactivée, la version DirectX par défaut est utilisée. Dans la plupart des cas, il s'agit de DirectX 11, mais s'il n'est pas pris en charge par le système, il s'agit de DirectX 9. Vous pouvez également changer de version DirectX avec la commande NCGS_TOGGLE_DIRECTX.
Dans la boîte de dialogue Type de ligne et dans la liste déroulante, les noms de types de ligne peuvent désormais être triés par ordre alphabétique.
nanoCAD continue désormais de fonctionner pendant une heure supplémentaire suite à la perte de votre licence. Cela vous permet de terminer votre travail. On va vous rappeler périodiquement que votre licence a expiré.
