Raster Fonctionnalités

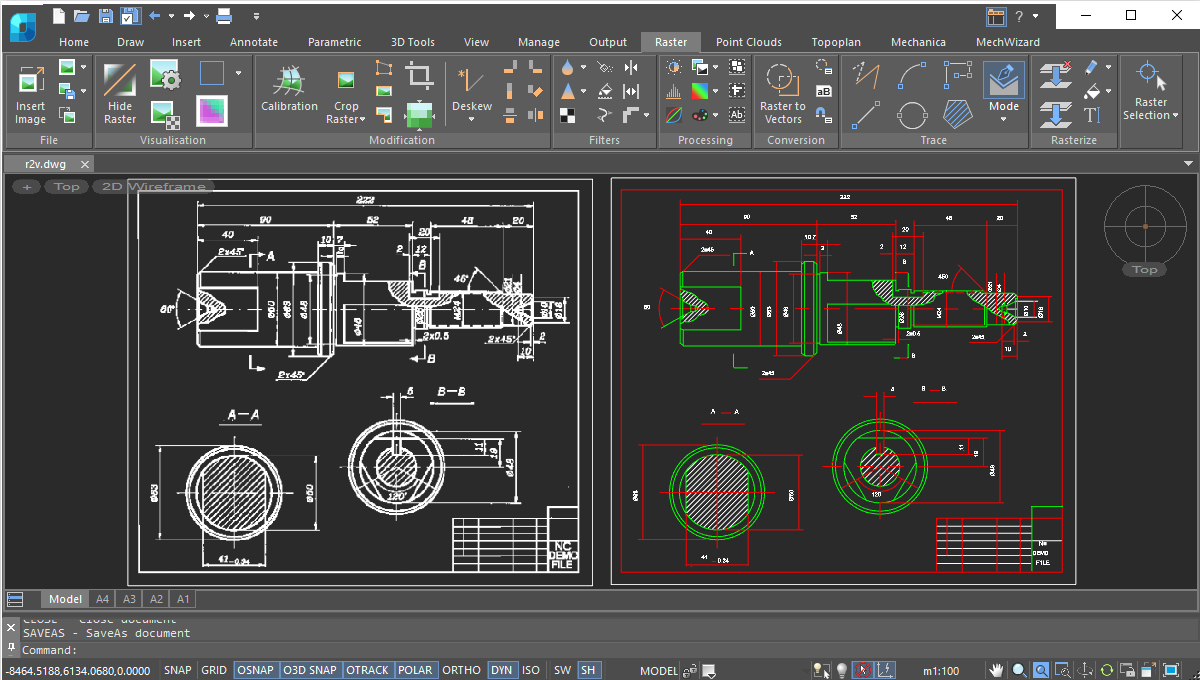

Vectorisation automatique

Le module Raster convertit les images raster en objets vectoriels en reconnaissant les entités suivantes : points, lignes, arcs, cercles, hachures, textes, symboles et contours. À la fin du processus de vectorisation, les lignes, les cercles, les arcs, les polylignes et les pointes de flèches sont reconnus comme types d’objets.

Filtrage monochrome

Le module Raster offre une grande variété de filtres monochromes, tels que le lissage, l'amincissement et l'épaississement, la suppression des taches, le remplissage des perçages, la génération de contours et l'inversion des images. Ils améliorent non seulement la qualité de l’image, mais réduisent également considérablement la taille des fichiers raster.

Correction de la géométrie de l'image

Le module Raster corrige les distorsions géométriques dans les images raster, qu'elles soient monochromes, en niveaux de gris ou en couleur :

Redimensionner des images raster
Mise à l'échelle des images et modification des résolutions
Recadrage
Redressement
Mise en miroir le long d'axes verticaux ou horizontaux
Rotation à n'importe quel angle
Correction des distorsions trapézoïdales, parallélogrammes et de projection grâce à une correction en quatre points

Réduction et séparation des couleurs

Le module Raster sépare les objets de différentes couleurs (tels que les routes et les rivières) sur leurs propres calques monochromes. L’efficacité obtenue en utilisant cette technique est supérieure à celle obtenue en réalisant des numérisations en noir et blanc d’images en couleur.

Correction des couleurs

Les outils de correction des couleurs du module Raster préparent les images pour les opérations complexes ultérieures, telles que l'édition, le découpage et la conversion raster en vecteur :

Conversion des couleurs vraies
Conversion en niveaux de gris
Conversion des couleurs indexées
Réglages de luminosité, de contraste, de teinte et de saturation
Correction de l'histogramme
Correction gamma
Édition de la palette de couleurs (classificateur de couleurs)

Filtrage des couleurs

Les outils de filtrage des couleurs du module Raster préparent les images pour les opérations subséquentes. Le filtrage des couleurs améliore la qualité des images après des opérations qui déplacent des entités dans l'image ou modifient la résolution via la mise à l'échelle, l'alignement, la rotation, l'étalonnage et la correction en quatre points. Les outils de filtrage des couleurs incluent ce qui suit :

Flou adaptatif
Flou
Netteté des contours
Médian

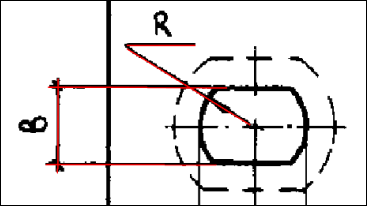

Traçage semi-automatique

Le module Raster vectorise les images raster de tout type par traçage. Il permet également de lisser et de supprimer les artefacts des images monochromes.

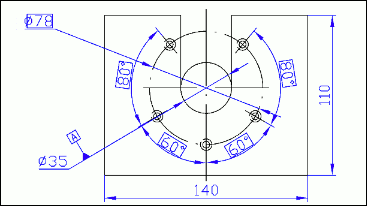

Rastérisation

Le module Raster rastérise et fusionne les données vectorielles et les données raster sélectionnées sur les images raster sous-jacentes. La sélection peut être constituée d'images raster ou/et d'objets CAO.

Sélections d'images raster

Le module Raster sélectionne les parties suivantes des images raster et les transfère vers de nouvelles images raster sur des calques spécifiés :

Zones d'images raster
Plusieurs points raster interconnectés
Segments de lignes raster de toute forme définis par des intersections avec d'autres lignes raster ou par des points de terminaison
Entités raster, telles que des lignes raster, des arcs et des cercles
