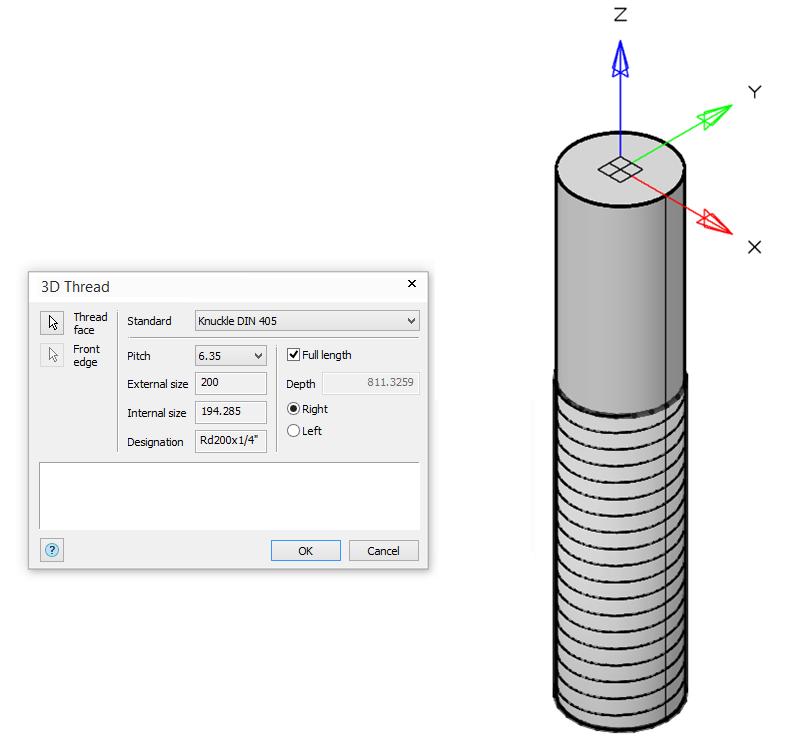

de neuf dans 3D Solid Modeling

Correction du bug à cause duquel, lors de l'extrusion de plusieurs primitives/contours tangents à la fois, un seul était extrudé et les autres étaient supprimés.

Correction du bug à cause duquel, lors de la construction de solides 3D primitifs, les directions des axes X et Y du SCU actuel n'ont pas été pris en compte.

Le travail des vues détaillées sur les présentations a été amélioré.

Correction du bug à cause duquel les graphiques des contraintes 3D n'étaient pas mis en surbrillance sur les objets standards

Correction du bug où le Lissage 3D mettait en surbrillance les esquisses qui n'étaient pas associées à ce Lissage.

Correction du bug où les contraintes automatiques ne fonctionnaient pas lors de la saisie d'une esquisse en utilisant CTRL+Z ou CTRL+Y .

Désormais, lorsque vous utilisez la commande Balayage 3D, le chemin utilisé est masqué par défaut.

Correction du bug où l'extrusion ne se produisait pas sur les contours des éléments où des éléments infinis (DEMI-DROITE, DROITE) étaient utilisés.

Correction du bug qui, dans certains cas, provoquait le blocage du programme lors de l'utilisation de la commande d'extrusion.

Correction de description et des infobulles de certaines commandes de construction 3D dans l'interface et sur la barre Historique 3D .

Correction du bug dans l'Historique 3D qui apparaissait lors de la conversion d'anciennes versions de modèles.

Correction du blocage du programme lors de l'utilisation de la commande d'extrusion sur certains chemins.

Correction du bug à cause duquel, lors de l'annulation d'une action avec CTRL+Z, les éléments auxiliaires des constructions perdaient leur connexion avec l'objet.

Correction du bug à cause duquel la sélection des contours pour l'extrusion était réinitialisée dans certains cas.

Correction du bug à cause duquel des paramètres supplémentaires étaient affichés dans le Gestionnaire de paramètres lors de l'extrusion par lissage.

Correction du bug à cause duquel, dans certains cas complexes, les éléments n'étaient pas ajoutés au réseau.

Corrections des bugs à cause desquels un pli n'était pas créé selon une esquisse dans les cas suivants :

• Plier le long de la ligne avec l'angle à l'intérieur.
• Plier le long du bord dans le plan d'esquisse.
• Plier avec plus de deux lignes.

Correction de la construction de balayages sur des solides avec une surface NURB.

L'historique 3D affiche désormais les résultats de la nouvelle commande du module Mechanica – Bridage.

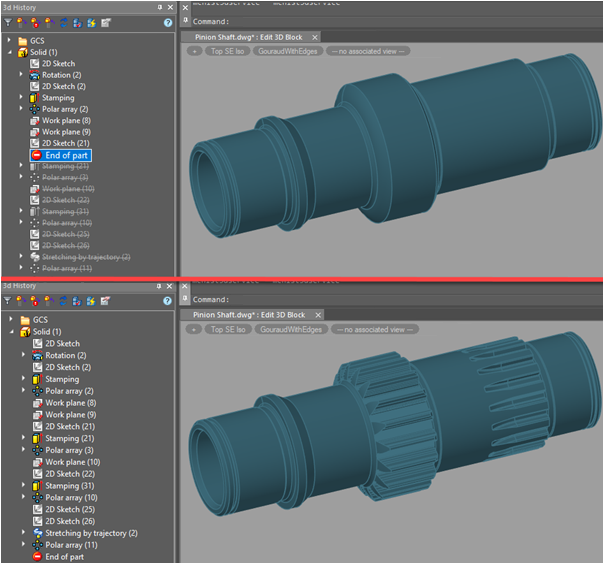

Une possibilité de modifier l'ordre de construction dans l'arborescence de l'historique 3D a été implémentée, un élément de fin de l'historique de construction 3D est apparu. Désormais, les éléments de l'historique peuvent être échangés si cela ne détruit pas le modèle, ainsi que masquer certains éléments (par exemple, pour analyser le modèle).

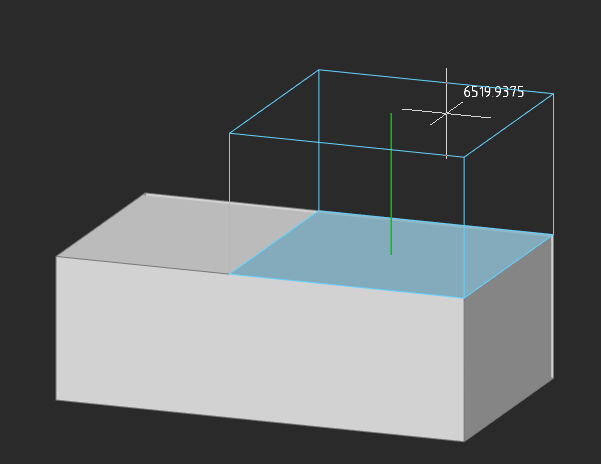

Dans la commande Presspull (PRESSPULL) permet désormais de déplacer une partie d'une face sélectionnée.

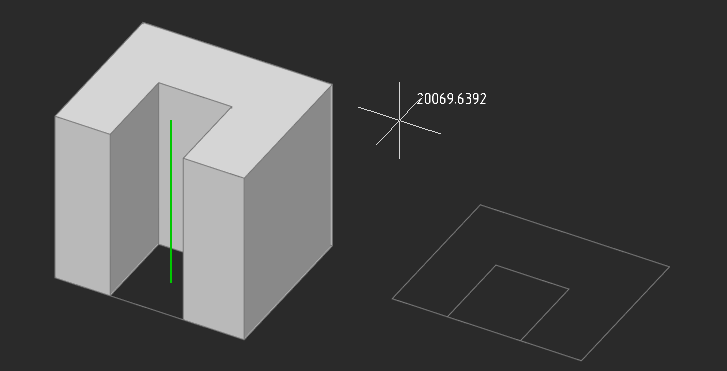

La commande Extrusion (EXTRUDE) prend désormais en compte les contours internes fermés (perçages).

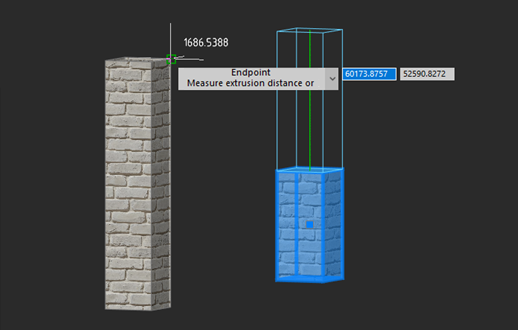

Dans les commandes Presspull (PRESSPULL) et Extrusion(EXTRUDE), une possibilité a été ajoutée pour aligner 2 faces : une créée par extrusion et une autre créée sur le modèle.

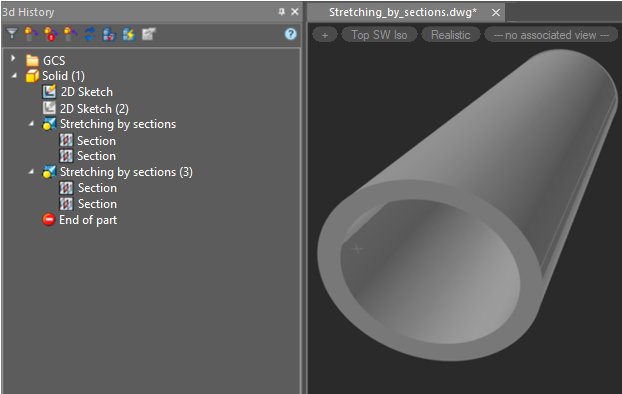

Dans le mode de modélisation paramétrique, il est devenu possible de créer un modèle avec un perçage dans le mode Étirement par sections.

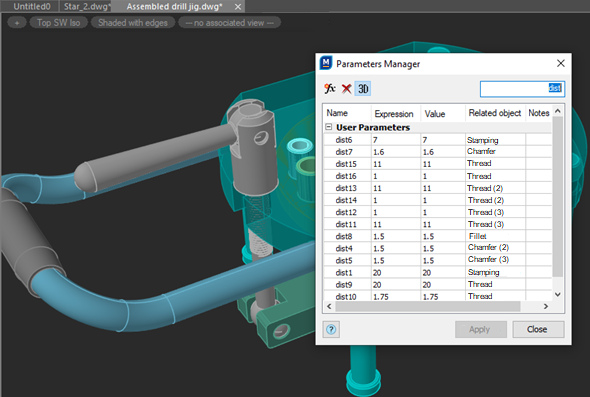

Une barre de recherche est apparue dans la fenêtre Gestionnaire de paramètres .

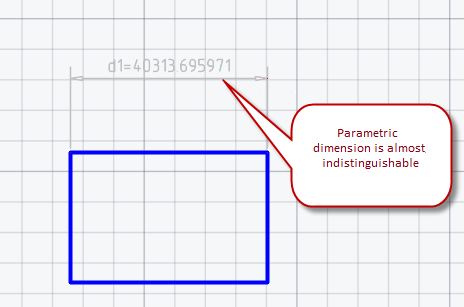

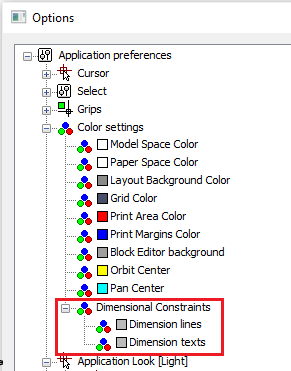

Désormais, vous pouvez modifier la couleur des lignes et du texte des contraintes dimensionnelles. Souvent, il était très difficile à distinguer ces contraintes sur l'écran, surtout lorsque la grille était activée. Les variables système DYNCONSTRAINTSCOLOR et DYNCONSTRAINTSTXTCOLOR sont responsables de ces couleurs, et vous pouvez définir la couleur dans la rubrique Couleur > Contraintes dimensionnelles de la boîte de dialogue Options.



Dans les cas suivants, le style visuel est automatiquement défini sur Isométrique Haut S-O :

• Lors de l'entrée en mode d'édition d'esquisse (PSADD), s'il n'y a pas de constructions 3D dans le document et que la vue est orientée selon l'un des axes WCS (SCG) ;
• Lors de l'entrée dans le mode d'édition de blocs 3D (3DBEDIT).

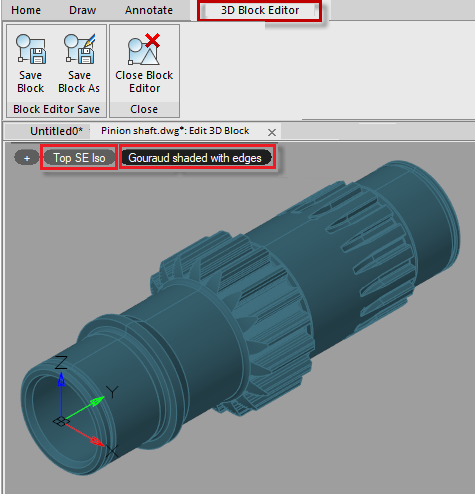

De plus, dans le mode d'édition de blocs 3D (3DBEDIT), le style d'affichage est automatiquement défini sur Gouraud ombré avec des arêtes .

Correction du comportement du programme, lorsque dans le mode d'édition de blocs 3D, après avoir lancé une commande 3D ou après avoir changé de modélisation 3D, le ruban basculait à chaque fois vers l'onglet Éditeur de blocs 3D.

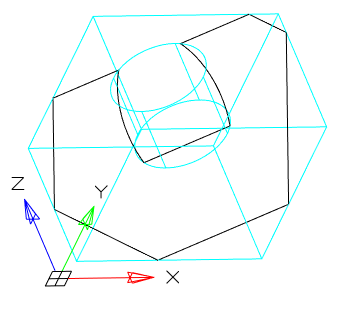

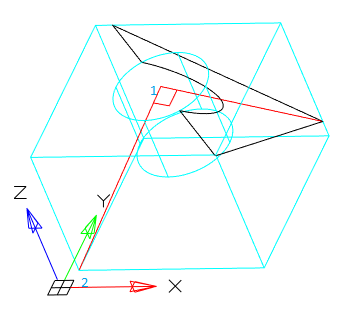

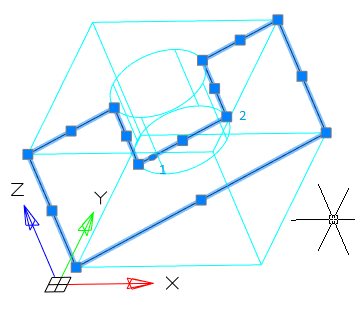

Correction du travail de contrainte angulaire 3D (3DANGLE) aux grands angles. Pour cela, lors de l'application d'une contrainte angulaire 3D, l'utilisateur a la possibilité de définir l'axe de rotation de manière à pouvoir déterminer sans ambiguïté comment mesurer les angles supérieurs à 180 degrés.

Correction du bug à cause duquel un plantage se produisait lors de la tentative d'extrusion d'un contour contenant une ellipse ou une spline.

Correction du comportement incorrect de la commande Presspull (PRESSPULL) lors du déplacement de plusieurs faces.

Correction du bug à cause duquel la contrainte angulaire n'enregistrait pas la direction et pouvait soudainement commencer à compter dans l'autre direction.

Correction du bug où il n'était pas possible de créer une contrainte 2D pour aligner un sommet de polyligne avec un point.

Correction du bug à cause duquel les modifications permettant de masquer les objets 3D à l'aide de l'isolation dans les fichiers contenant des modèles 3D n'étaient pas enregistrées.

Dans la commande Convertir en solide (CONVTOSOLID) du module 3D, l'erreur de conversion d'un maillage en solide, qui se produit lorsque le maillage est situé à une grande distance de l'origine des coordonnées, a été corrigée. Dans ce cas, le niveau de détail lors de la conversion s’est avéré trop bas.

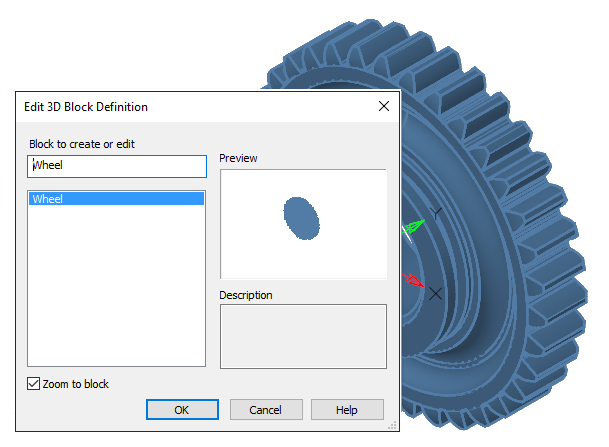

Les blocs contenant des objets solides (solides 3D) ou des corps paramétriques sont désormais édités dans un éditeur séparé, qui peut être appelé en double-cliquant sur un tel bloc avec la commande 3DBEDIT.

L'onglet contextuel Éditeur de blocs 3D apparaît sur le ruban avec des outils supplémentaires pour l'édition 3D, des boutons pour enregistrer le résultat et quitter le mode d'édition. L'onglet manque d'un certain nombre de commandes présentes dans l'éditeur de blocs standard, par exemple, pour travailler avec des attributs. Cependant, ces commandes peuvent toujours être appelées à partir d’autres onglets du ruban, du menu ou de la ligne de commande.

S'il n'y a pas de licence pour le module 3D, l'édition de blocs 3D en utilisant les méthodes standard sera toujours disponible, mais sans la possibilité d'utiliser les commandes d'édition 3D.

Dans l'explorateur de dessins, les blocs 3D ont été déplacés vers une section séparée.

La commande 3DREFEDIT permet d'éditer des références.

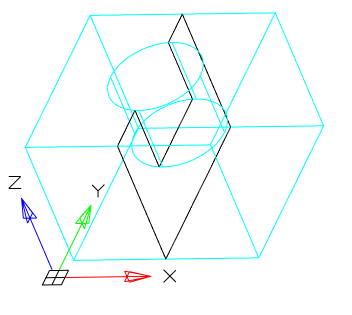

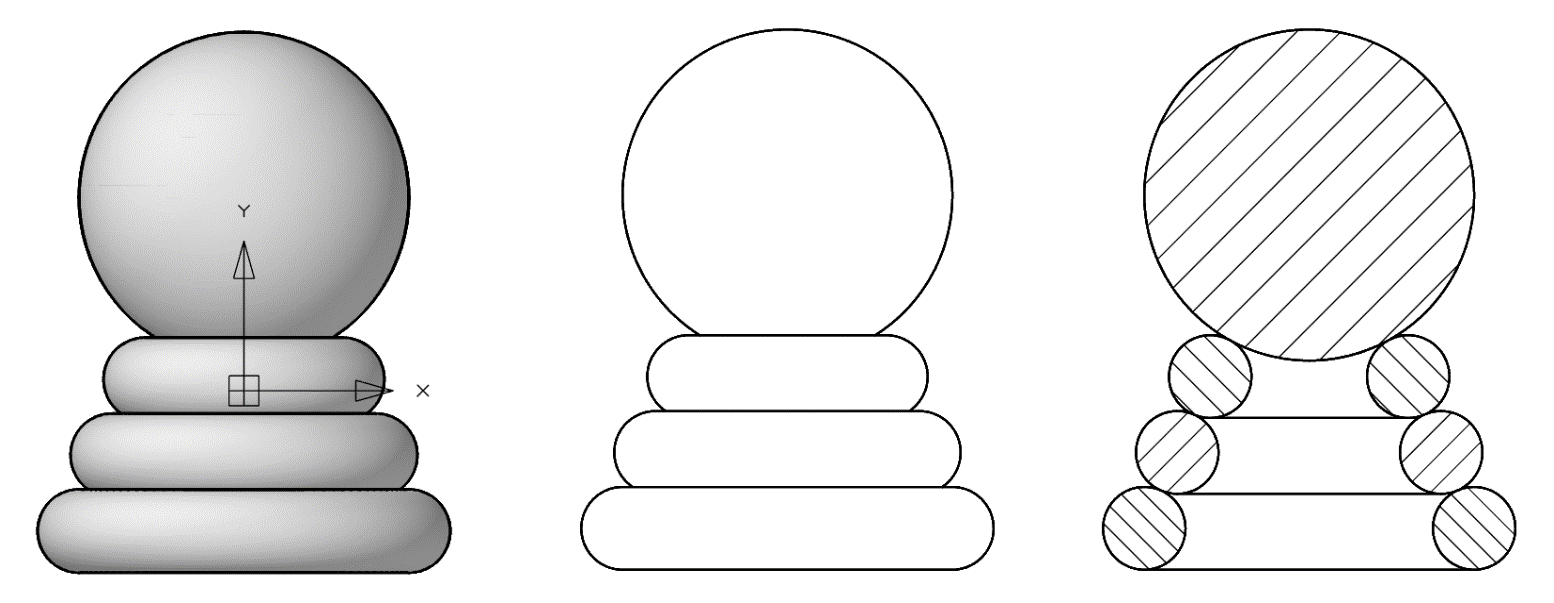

La nouvelle commande de la Section du module 3D dans l'onglet du ruban Outils 3D de la section Modélisation directe crée un objet du type Région qui représente une coupe transversale 2D d'objets 3D, y compris des solides, des surfaces et des maillages 3D.

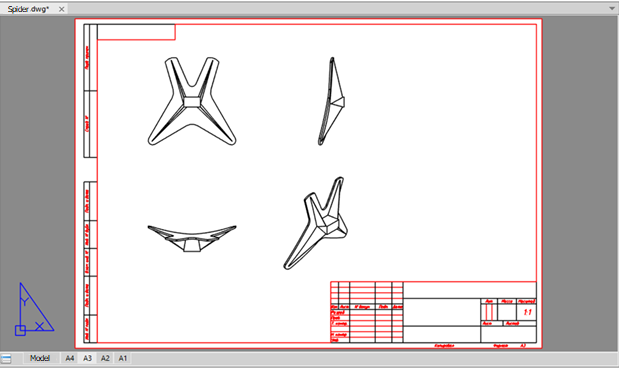

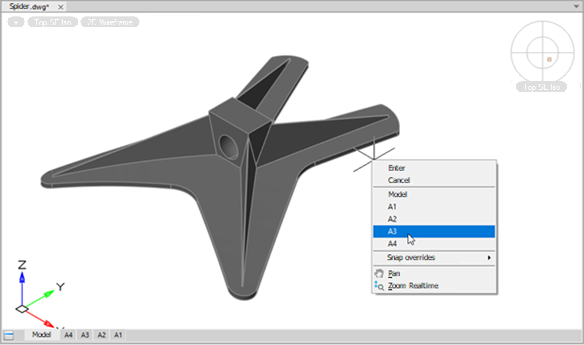

Précédemment, pour créer un dessin dans une présentation, il était nécessaire de créer des projections d'objets 3D dans l'espace modèle et ensuite de les insérer dans les présentations en utilisant des fenêtres. Une option supplémentaire a été implémentée dans nanoCAD 22, grâce à laquelle vous pouvez créer des vues 2D directement dans les présentations sans les dupliquer dans l'espace modèle.

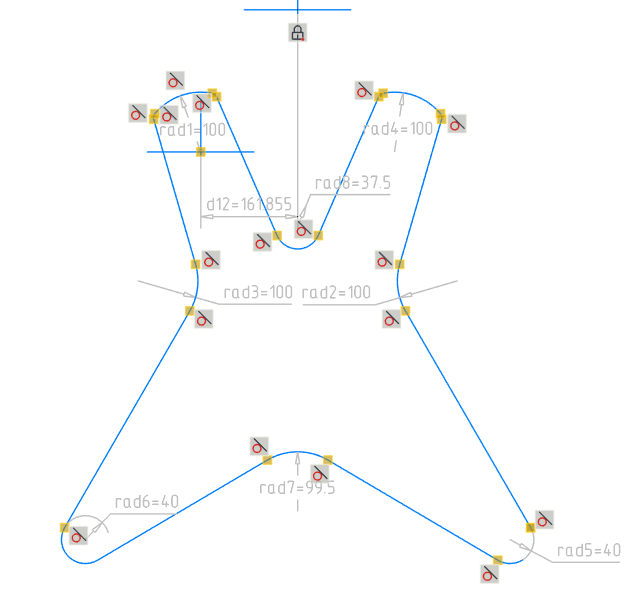

Le mode d'application automatique des contraintes est implémenté dans la modélisation paramétrique, lors de la construction d'esquisses plates de futurs modèles. Vous n'avez désormais plus besoin de perdre du temps à créer des contraintes géométriques : le système paramètre l'objet de manière indépendante.

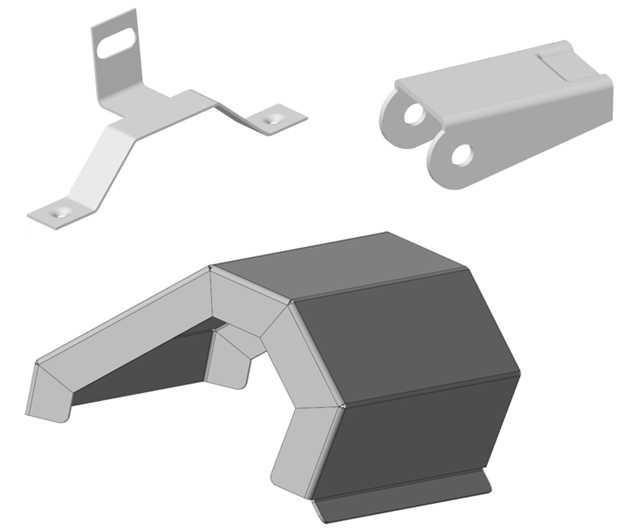

nanoCAD peut désormais concevoir des pièces 3D à partir de tôlerie. Voici par exemple des pièces typiques de celles qui peuvent être conçues avec le nouveau module de de tôlerie :

Parmi les nouvelles commandes figurent les suivantes :

Les outils de base (Tôle solide, Plier l'arête, Plier le segment et Plier par esquisse) créent des pièces standard à partir de tôlerie. Les plis peuvent être pliés et dépliés à tout moment, et les coins sont traités par une variété de reliefs et de courbures.

En ce qui concerne des pièces de tôlerie spécifiques, il existe les outils Coque et Coque réglée, ainsi que des outils supplémentaires qui ajoutent rapidement des éléments de tôlerie couramment utilisés, tels que ceux-ci :

• Colliers

• Perçages

• Plaques

• Volets

• Timbres

• Raidisseurs

• Contre-dépouilles

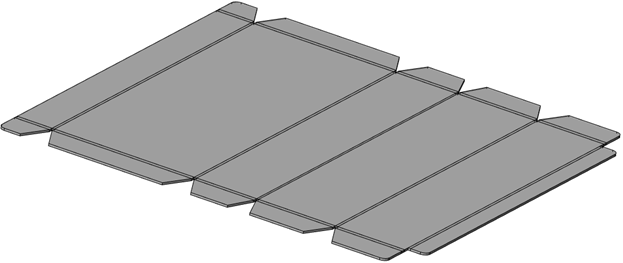

L'outil Déplier permet de réaliser des dessins plats de pièces de tôlerie 3D.

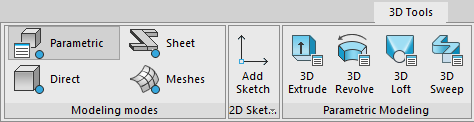

Each release of nanoCAD adds new commands. To make it easier to focus on the design at hand, the primary 3D modeling commands are now grouped by mode in the Modeling Modes section of the 3D Tools ribbon:

• Parametric

• Direct

• Sheet

• Meshes

When users switch between modeling types, the ribbon automatically changes the commands displayed to those specific to the selected modeling mode. For example, when a user selects Parametric modeling mode, the ribbon changes to show commands for creating 3D geometry based on parametric sketches.

When the user selects Direct modeling mode, the ribbon display commands for creating standard 3D models and operations related to direct modeling.

When the user selects Sheet metal mode, the commands are those useful for this mode, such as Sheet solid, Shell, and Unbend.

When the user selects Meshes modeling mode, the commands standard for creating 3D surfaces become available.

Commands that apply to all types of modeling such as, for example: Chamfers and Rounds, Boolean operations, commands of construction geometry, manipulation and others are always visible to a user.

nanoCAD rend plus pratique le travail en mode esquisse lors de l'utilisation de l'interface ruban. Il n'est plus nécessaire de basculer entre les onglets, car après le lancement du mode esquisse 2D tous les outils nécessaires à la création d'esquisses paramétriques s'affichent par le ruban. Les commandes les plus fréquemment utilisées sont toujours à portée de main ; il n'y a pas de commandes superflues.

nanoCAD ajoute deux autres types de contraintes 3D : Tangence 3D et Symétrie 3D . Celles-ci s'ajoutent aux contraintes Insertion 3D, Fusion 3D et Angle 3D des versions précédentes.

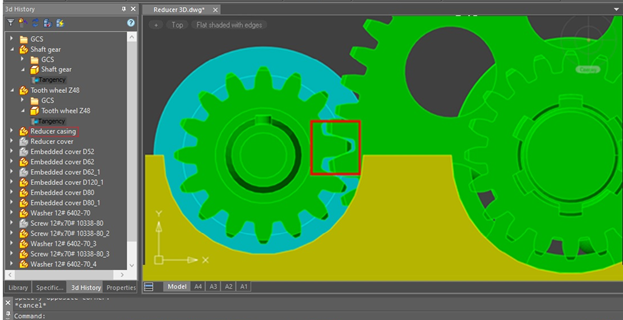

La contrainte Tangence 3D joint les tangentes de surface qui sont plus complexes que ce que la contrainte Fusion 3D existante peut gérer. Elle crée des tangentes entre, par exemple, les objets suivants :

• Cylindres en plans ou cylindres

• Des cônes aux plans

• Des sphères aux cylindres ou aux plans

• Arêtes circulaires vers les arêtes droites ou circulaires

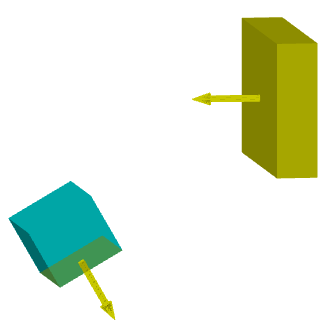

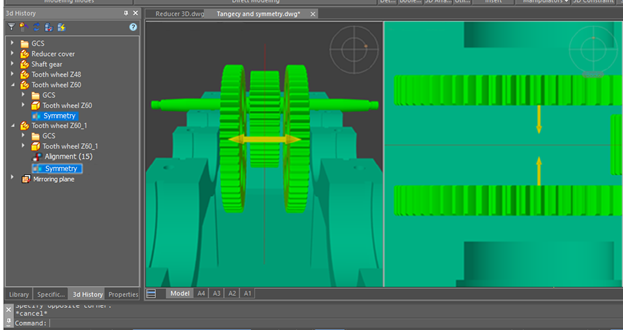

La contrainte Symétrie 3D aligne les éléments solides 3D symétriques par rapport à un plan sélectionné.
Contrainte Symétrie 3D :
