Construction Fonctionnalités

Éléments de dessin intelligents

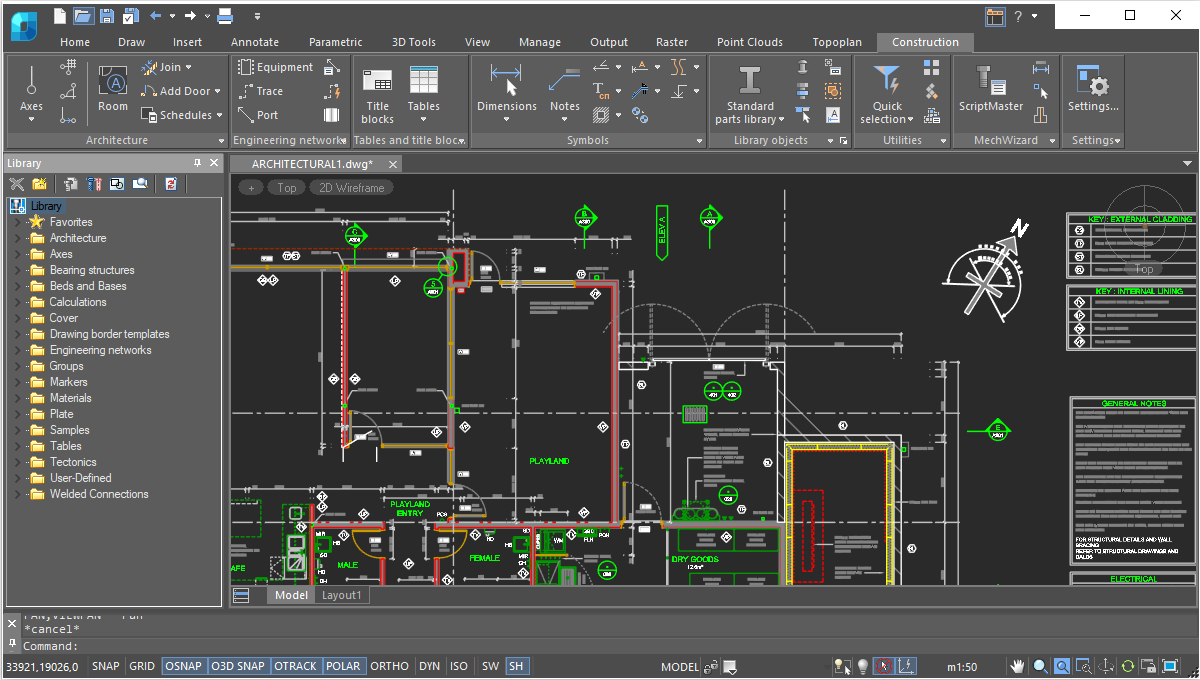

Le module Construction comprend un grand nombre d'éléments de dessin intelligents pour automatiser les opérations de routine telles que la génération de mises en page, le sectionnement et les détails des bâtiments.

Base de données d'éléments paramétriques
Rédacteur de spécifications techniques
Pauses pour masquer la géométrie sous-jacente
Désignation des joints permanents
Bordures au sol
Notes de niveau
Désignations des vues et des sections
Remarques

Utilitaires de dessin et d'édition intelligents

Le module Construction transforme les entités qui ressemblent à des tableaux (lignes et texte) en objets de tableau. Il propose des utilitaires permettant de numéroter automatiquement les objets de dessin, d'augmenter et de diminuer les zones sélectionnées et de créer des objets personnalisés avec des propriétés paramétriques.

Définir des motifs de hachures personnalisés dans les fichiers *.pat
Dessinez des tableaux d'objets entièrement personnalisés
Créer et calculer des réseaux de plaques
Tableaux de trous de conception
Effectuez des calculs avancés à l'aide de la calculatrice intégrée
Effectuer des calculs de poutres statiques
Calculer les propriétés géométriques des sections définies par l'utilisateur

Éditeur de tableau puissant

Le module Construction dispose d'un éditeur de tableaux intégré très puissant qui génère des tableaux de toute complexité. Les utilisateurs peuvent convertir des tableaux importés d'autres programmes de CAO au format propre à nanoCAD. Il reconnaît également les tables constituées de primitives. Les tables offrent les fonctions suivantes :

Édition sur place des tableaux
Esquisse au crayon dans les cellules
Styles de cellule qui spécifient les styles de texte, les alignements, les épaisseurs de ligne et l'arrondi des valeurs
En-têtes et pieds de tableau
Calculs entre cellules
Interaction directe avec le Presse-papiers, Excel et Open Office

Rapports automatiques

Le module Construction crée des rapports à partir de listes, de spécifications et de données d'objets dans des dessins. Les rapports accèdent aux données extraites des objets, des composants architecturaux, des éléments de conception, des blocs avec attributs et de la bibliothèque de pièces du module Construction. Il n’y a pas lieu de s’inquiéter du fait que les rapports pourraient ne pas être à jour.

Générer des analyses directement à partir des pièces dans les dessins
Mettre à jour automatiquement les rapports lorsque les propriétés des objets changent
Enregistrez les rapports en tant que modèles à utiliser dans d'autres dessins pour générer les mêmes types de rapports et d'analyses
Les fonctions sont accessibles à tous les utilisateurs, sans aucune programmation nécessaire

Aménagements architecturaux

Le module Construction permet de réaliser des plans de construction à l'aide d'outils et d'objets spécifiques à la discipline :

Murs droits et en arc qui se joignent automatiquement
Modèles personnalisés pour les murs qui définissent la géométrie, les attributs et les propriétés de construction multicouches (plis)
Murs modifiés avec les commandes de découpage, de rupture et de jonction, ou à l'aide de poignées
Insertion de fenêtres et de portes à l'aide de la base de données intégrée de composants
Aménagez des pièces et des espaces sur des plans, avec des attributs et une composition d'espace personnalisés
Calcul et création automatique d'analyses de pièces et de listes de compositions
Insertion d'éléments intérieurs à l'aide d'une base de données de modèles
Générer des modèles 3D et de la documentation au format IFC avec le Project Manager

Réseaux d'ingénierie

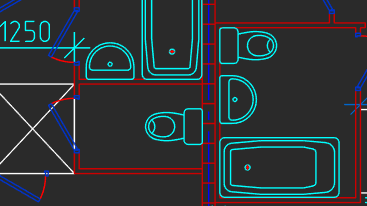

Le module Construction comprend un ensemble d'outils pour les réseaux d'ingénierie, tels que les communications internes, le CVC et l'alimentation en gaz, avec des modèles pour les traces, les équipements et les connecteurs.

Bordures paramétriques et cartouches

Le module Construction fournit des bordures de dessin et des cartouches paramétriques. Cela vous permet de gagner du temps lors de la réalisation des dessins :

Les bordures de dessin multi-vues utilisent des poignées et des commutateurs dédiés pour modifier leur taille, leur format et leur orientation
Des poignées spéciales modifient l'aspect des cartouches
La boîte de dialogue Timbres remplit le texte réutilisable dans les blocs de titre

En plus de la collection de bordures de dessin et de blocs de titre prédéfinis, vous pouvez créer vos propres bordures et tampons paramétriques à l'aide de l'assistant de formatage et de tampon.

Bibliothèque de composants paramétriques

Le module de construction est livré avec une bibliothèque intégrée qui contient un grand nombre de pièces paramétriques et de modèles. Chaque objet paramétrique possède son propre ensemble de tables de tailles, de modes d'affichage et de comportements. Comme il s'agit d'une base de données ouverte, les objets paramétriques peuvent être modifiés avec l'outil MechWizard.

La bibliothèque de composants paramétriques contient les composants suivants :

Modèles de murs, fenêtres et portes
Fondations en béton, poutres, colonnes
Profilés en acier aux normes ISO, IS, DIN, GOST
Fixations aux normes ISO, DIN, IS, CSN, PN/M, GOST
Dessiner des bordures, des cartouches

Paramètres personnalisés

Le module Construction adopte une approche flexible des paramètres d'objet. Tous les éléments préconfigurés fournis avec le module peuvent être redéfinis à l'aide de la fenêtre de paramètres d'objet, selon les besoins des bureaux d'études, puis copiés sur tous les postes de travail.

Mise à l'échelle des objets

Le module Construction prend en charge les dessins avec de nombreuses vues à différentes échelles. En seulement deux clics, vous pouvez ajuster l'échelle des dessins, aussi bien pour des objets spécifiques que pour des dessins entiers. L'échelle des symboles ajuste automatiquement les tailles du texte, des cotes et des types de ligne dans l'espace modèle et dans les mises en page à l'aide de fenêtres d'affichage.

Créer des objets paramétriques personnalisés

Les objets paramétriques constituent une amélioration par rapport aux blocs dynamiques car ils contiennent non seulement des poignées pour changer de bloc, mais offrent également des boîtes de dialogue avec un choix d'options. Le Maître des Objets vous permet d'éditer des éléments de la bibliothèque et de créer des objets paramétriques selon vos besoins.

Créer des boîtes de dialogue personnalisées

Il peut être plus facile de manipuler des objets avec des boîtes de dialogue. Le concepteur de formulaires vous permet de créer des boîtes de dialogue pour les lignes de repère, les blocs, les tables nanoCAD et les objets personnalisés. Les variables auxiliaires pour les objets peuvent être saisies dans un formulaire et organisées dans un ordre qui vous convient.

Éléments de conception paramétriques

Le module Construction utilise des objets qui suivent des règles prédéfinies en fonction des exigences de conception des projets de construction. Tous les éléments de dessin qui composent les objets AEC (tels que les encoches, les lignes et le texte) contiennent des paramètres qui contrôlent leur affichage et leurs configurations géométriques.

Poignées d'objet

Les objets intelligents du module Construction interagissent avec d'autres objets pendant l'édition. Les poignées étirent, font pivoter, déplacent et font pivoter les objets, modifient leur géométrie et lancent des commandes spécifiques aux objets. Ces commandes peuvent également être exécutées via le menu contextuel. Les commandes spécifiques aux objets incluent des actions qui ajoutent des lignes d'extension, alignent du texte, mettent en miroir des objets et modifient les styles de pointe de flèche.
