Topoplan Fonctionnalités

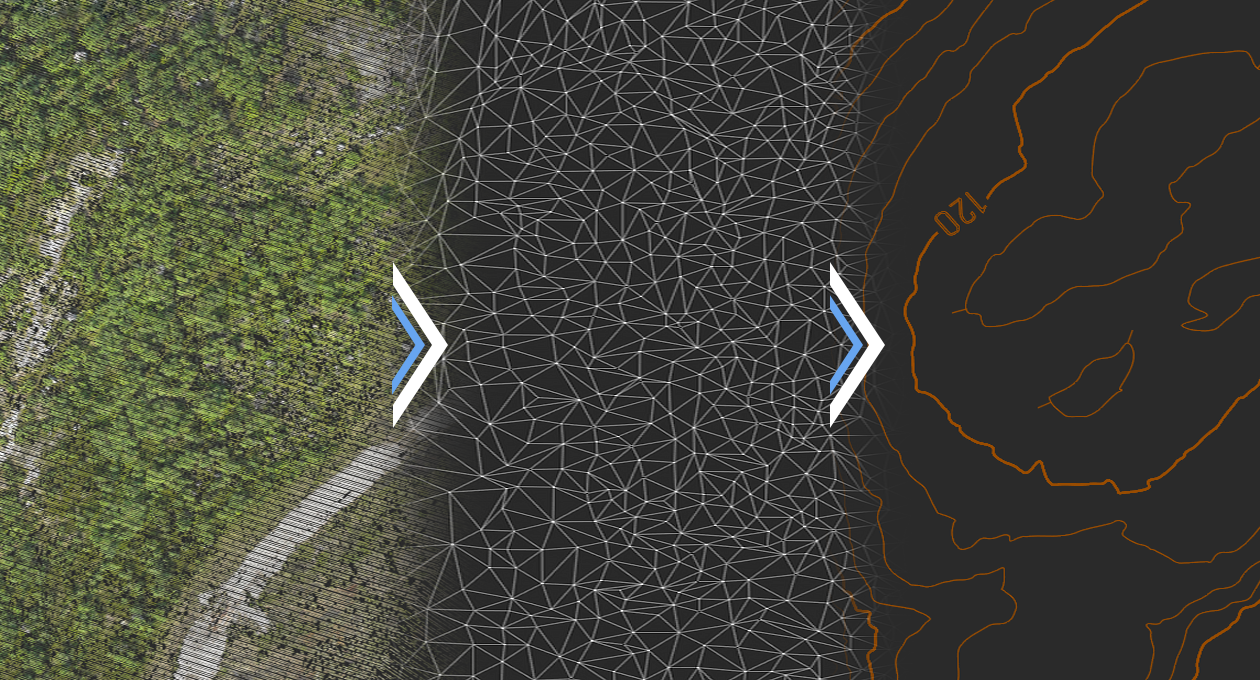

Création de surface avancée

Le module Topoplan crée des surfaces par plusieurs méthodes :

Créer des TIN par points
Décomposer les nuages en points
Importer des grilles d'élévation
Convertir des modèles en faces 3D, sous-maillages et maillages polyfaces

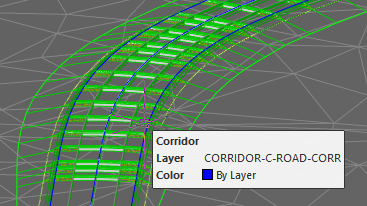

Prise en charge des objets Civil 3D

Le module Topoplan prend désormais en charge l'affichage des objets créés dans Civil 3D. Ils ne sont plus affichés sous forme de graphiques proxy. Le panneau Propriétés modifie leurs propriétés et le style de leur affichage.

Textures appliquées aux maillages et calculs effectués

Le module Topoplan applique des textures sur les surfaces :

Superposition de textures plates applique des textures aux surfaces à partir de nuages de points
Mappage de texture raster applique des images raster comme les textures sur des surfaces
Coloration des maillages par hauteur colore les surfaces en fonction de leur élévation
Calcul des volumes entre les modèles calcule les volumes des surfaces – total, différence et équilibré pour les travaux d'excavation
Calcul du volume de surface calcule les volumes des surfaces et des aires de surface
Calcul de la surface définit les surfaces des régions de surface

Plusieurs sources de données pour créer des modèles numériques de terrain

Le module Topoplan crée des modèles numériques de terrain à partir de plusieurs sources de données :

Importation des points à partir des fichiers texte
Importations DEM
Déchargement des points à partir des nuages de points précédemment importés

Options Importer-Exporter

Le module Topoplan offre ces options Importer-Exporter :

Importer des géopoints importe des fichiers texte aux formats XYZ et TXT
Importer depuis LandXML importe des surfaces au format LandXML, en créant des objets de maillage
Exporter vers LandXML exporte des surfaces (objets de maillage) au format LandXML pour utiliser dans d'autres applications
Importater depuis SIG importe des polylignes et des objets de points à partir des fichiers *.SHP et *.MIF
Exporter vers SIG exporte des polylignes et des objets de points vers des fichiers *.SHP et *.MIF

Construction de surface et de contour

Le module Topoplan dispose d'outils complets pour travailler avec des surfaces et construire des contours :

Retourner et supprimer des arêtes
Ajout, déplacement, modification et suppression de sommets
Ajout de lignes de structure
Suppression de faces avec des arêtes d'une certaine longueur à travers des limites de maillage

Relief de la surface terrestre

Le module Topoplan propose les outils suivants pour travailler avec des éléments de relief :

Construction des contours
Suppression de ligne de contour
Hachures, lignes de contour et étiquettes
Construction des lignes de profil
Génération d'objets polylignes 3D sur des maillages

Outils de surface supplémentaires

Le module Topoplan dispose d'outils supplémentaires pour travailler avec des surfaces :

Découpe des maillages

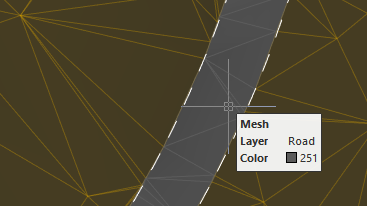

Classification des maillages qui les divise en classes, par exemple pour séparer les surfaces routières des pelouses

Outils supplémentaires pour les éléments de relief

Le module Topoplan dispose de ces outils supplémentaires pour travailler avec les reliefs :

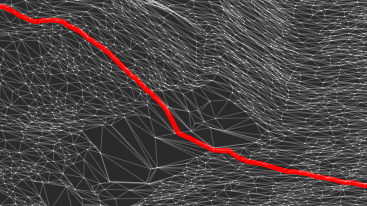

Projection de lignes sur des maillages
Correction de l'élévation de zéro en modifiant les élévations (coordonnées Z) des polylignes 3D
