de neuf dans Mechanica
Version 24

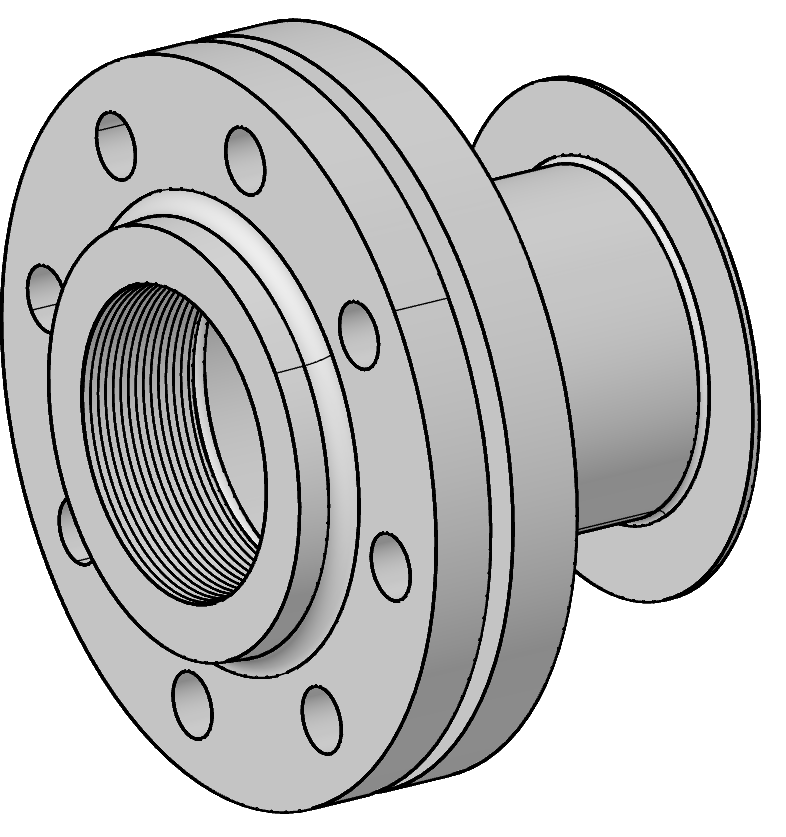

Les propriétés des tôles et des bouchons de brides ont été améliorées.
Les propriétés suivantes ont été ajoutées :
Tous ces paramètres peuvent être sélectionnés conformément aux exigences des normes en vigueur. Il est devenu plus pratique de créer un signe pour les brides et les brides d'obturation pour les spécifications.
Les propriétés suivantes ont été ajoutées :
- catégorie de matériel ;
- matériel ;
- groupe témoin ;
- paramètres supplémentaires.
Tous ces paramètres peuvent être sélectionnés conformément aux exigences des normes en vigueur. Il est devenu plus pratique de créer un signe pour les brides et les brides d'obturation pour les spécifications.
Dans les mises à jour de nanoCAD Mechanics 23, de nouveaux types de filetages non annoncés auparavant ont été ajoutés à l'outil Filetage 3D : tuyau, trapézoïdal, contrefort.

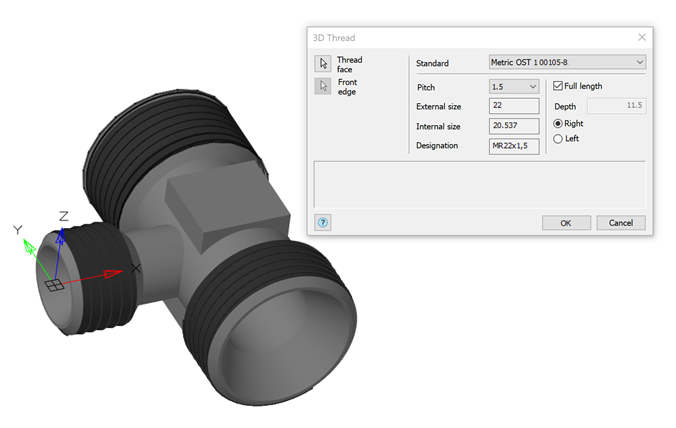

Et dans nanoCAD Mechanics 24, un filetage 3D à rayon métrique a été ajouté.
Il est désormais possible de fabriquer des pièces en 3D avec de tels filetages, tant internes qu'externes. De plus, de tels filetages sont apparus sur les éléments de base.
Et dans nanoCAD Mechanics 24, un filetage 3D à rayon métrique a été ajouté.
Il est désormais possible de fabriquer des pièces en 3D avec de tels filetages, tant internes qu'externes. De plus, de tels filetages sont apparus sur les éléments de base.
L'option permettant de construire un axe à l'aide de deux points a été ajoutée à l'outil Dessiner des axes.
Le format des unités angulaires Deg/Min/Sec a été corrigé.
La mise à jour des vues détaillées à partir des fenêtres d'affichage a été corrigée.
Des modèles 3D de raccords de canalisations pour les connexions le long du cône interne ont été réalisés.

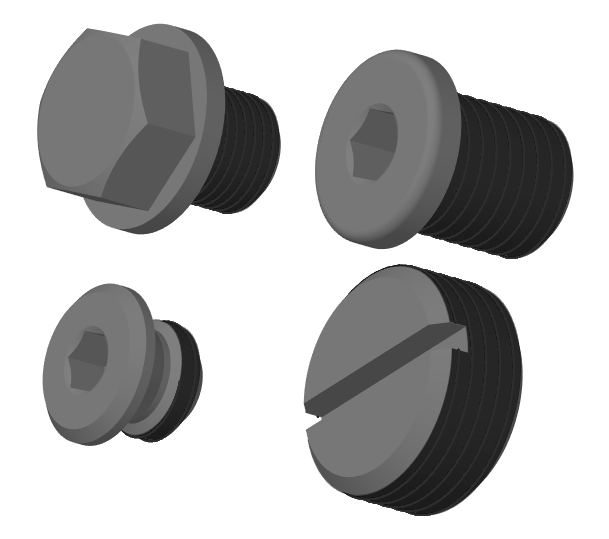

Des modèles 3D de bouchons et de bouchons ont été réalisés.
Le format des unités angulaires Deg/Min/Sec a été corrigé.
La mise à jour des vues détaillées à partir des fenêtres d'affichage a été corrigée.
Des modèles 3D de raccords de canalisations pour les connexions le long du cône interne ont été réalisés.
Des modèles 3D de bouchons et de bouchons ont été réalisés.

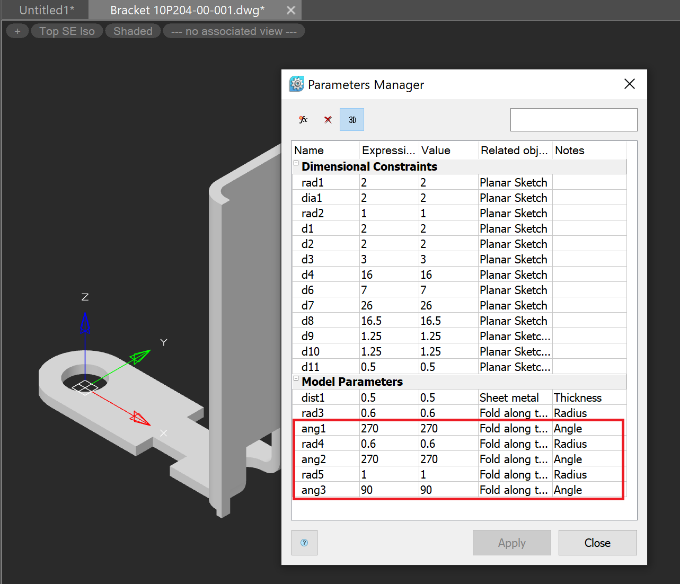

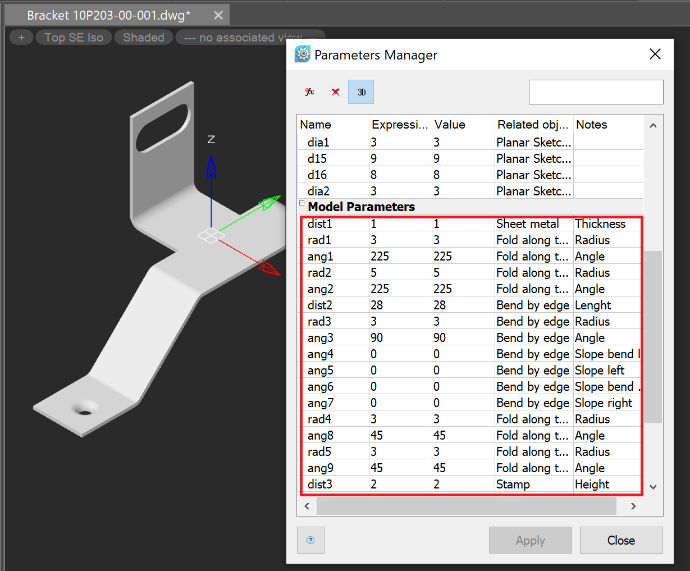

Les paramètres d'un solide en feuille sont désormais affichés dans le Gestionnaire de paramètres .
Le bug à cause duquel les graphiques de contraintes 3D sur les objets standards n'étaient pas mis en surbrillance.
Le dessin des roues dentées a été corrigé.
Feuilles solides
Correction des bugs à cause desquels un pli n'a pas été créé conformément à une esquisse :
Correction de la construction de balayages sur des solides avec une surface NURB.
Le dessin des roues dentées a été corrigé.
Feuilles solides
Correction des bugs à cause desquels un pli n'a pas été créé conformément à une esquisse :
- le long de la ligne avec l'angle à l'intérieur
- le long de l'arête dans le plan d'esquisse
- avec plus de deux lignes
Correction de la construction de balayages sur des solides avec une surface NURB.
Version 23
Le module Mechanica a été complété par des fonctionnalités supplémentaires pour la conception 3D d'unités d'assemblage. Les nouveaux outils sont conçus pour répondre aux besoins d’automatisation de la création de dessins et de spécifications.

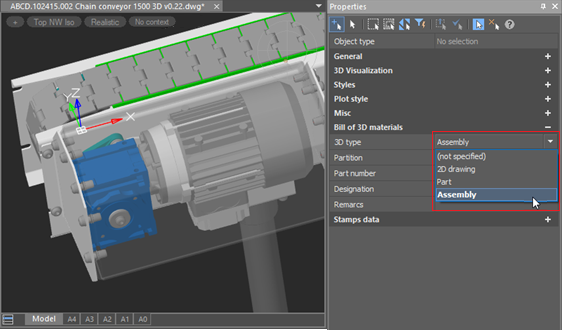

Le type de fichier peut être modifié en fonction de l'objectif :
Le type de fichier peut être modifié en fonction de l'objectif :
- non spécifié
- pièce
- assemblage
Le type de fichier spécifié possède les propriétés appropriées et il est transmis à la spécification.
Le fichier avec le type attribué N'est pas sélectionné est un fichier *.dwg standard, dans lequel vous pouvez dessiner des dessins et des spécifications en deux dimensions.

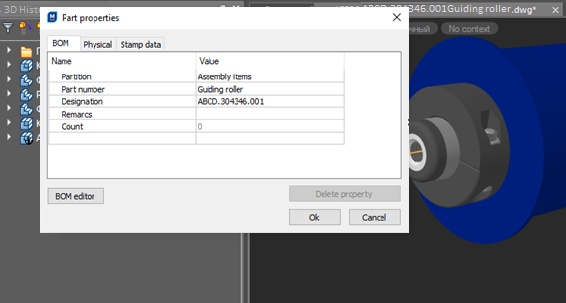

Pour les fichiers de la Pièce et les types d'Assemblage , les propriétés suivantes ont été ajoutées, qui sont nécessaires lors de la création de spécifications pour les modèles 3D :
Dans les propriétés des fichiers de pièces et d'assemblages (section Données des tampons), des champs pour les inscriptions principales, d'inventaire et de référence des dessins et des spécifications ont été créés. Lors de la création d'un dessin ou d'une spécification, elles sont associées aux champs de format correspondants.
Le fichier avec le type attribué N'est pas sélectionné est un fichier *.dwg standard, dans lequel vous pouvez dessiner des dessins et des spécifications en deux dimensions.
Pour les fichiers de la Pièce et les types d'Assemblage , les propriétés suivantes ont été ajoutées, qui sont nécessaires lors de la création de spécifications pour les modèles 3D :
- section
- nom
- désignation
- note
Dans les propriétés des fichiers de pièces et d'assemblages (section Données des tampons), des champs pour les inscriptions principales, d'inventaire et de référence des dessins et des spécifications ont été créés. Lors de la création d'un dessin ou d'une spécification, elles sont associées aux champs de format correspondants.
La conception de l'assemblage est effectuée à l'aide des références externes, lorsque les fichiers d'unité d'assemblage sont compilés à partir de fichiers de pièces en utilisant de telles références. À leur tour, les unités d’assemblage constituées de plusieurs pièces peuvent faire partie d’unités d’assemblage plus grandes. Ainsi, vous pouvez obtenir le niveau souhaité d'imbrication des unités d'assemblage, former la composition de la conception d'un élément dans l'historique de construction du modèle d'assemblage.
Lors de l'utilisation des références externes dans des fichiers de modèles 3D de pièces et d'unités d'assemblage, les dessins correspondants peuvent être formés dans l'espace papier des fichiers externes sans surcharger l'espace modèle et en conservant l'associativité du modèle 3D et du dessin.

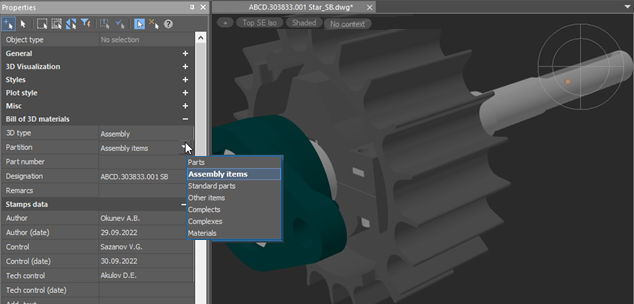

Dans les propriétés des pièces et des unités d'assemblage, vous pouvez spécifier des données telles que la section, le nom, la désignation et la note, ainsi que des données pour remplir les tampons de dessin. Si vous utilisez une pièce ou un assemblage en tant que bloc plusieurs fois, copiez le bloc ou utilisez la commande Insérer un bloc. En assemblant à partir de blocs, vous pouvez générer une spécification et préparer un dessin d'assemblage.
Lors de l'utilisation des références externes dans des fichiers de modèles 3D de pièces et d'unités d'assemblage, les dessins correspondants peuvent être formés dans l'espace papier des fichiers externes sans surcharger l'espace modèle et en conservant l'associativité du modèle 3D et du dessin.
Dans les propriétés des pièces et des unités d'assemblage, vous pouvez spécifier des données telles que la section, le nom, la désignation et la note, ainsi que des données pour remplir les tampons de dessin. Si vous utilisez une pièce ou un assemblage en tant que bloc plusieurs fois, copiez le bloc ou utilisez la commande Insérer un bloc. En assemblant à partir de blocs, vous pouvez générer une spécification et préparer un dessin d'assemblage.
Les blocs contenant des pièces et des unités d'assemblage peuvent être copiés d'un fichier à un autre, tandis que toutes leurs propriétés sont préservées.

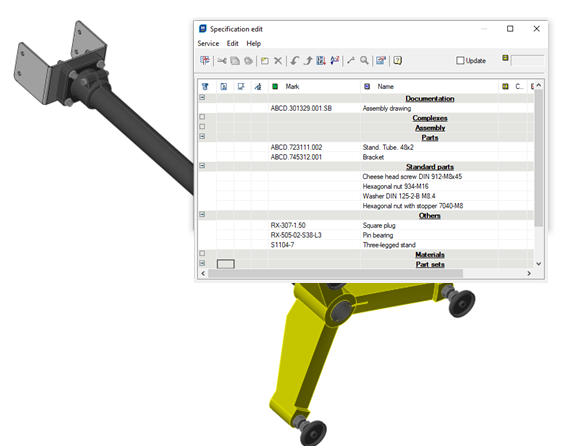

Lors de l'élaboration d'une spécification à partir d'un modèle 3D, des données sont collectées à partir de l'assemblage, telles que les noms et les désignations des pièces et des unités d'assemblage, les sections de la spécification dans lesquelles ces assemblages doivent être classés, ainsi que les notes pour la spécification.
Lors de l'élaboration d'une spécification à partir d'un modèle 3D, des données sont collectées à partir de l'assemblage, telles que les noms et les désignations des pièces et des unités d'assemblage, les sections de la spécification dans lesquelles ces assemblages doivent être classés, ainsi que les notes pour la spécification.
Les blocs contenant des pièces et des unités d'assemblage peuvent être copiés d'un fichier à un autre, tandis que toutes leurs propriétés sont préservées.
Lors de l'élaboration d'une spécification à partir d'un modèle 3D, des données sont collectées à partir de l'assemblage, telles que les noms et les désignations des pièces et des unités d'assemblage, les sections de la spécification dans lesquelles ces assemblages doivent être classés, ainsi que les notes pour la spécification.

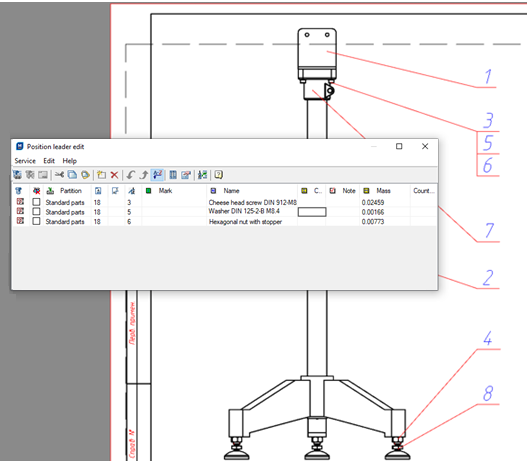

Dans les vues du modèle 3D d'un assemblage, vous pouvez placer des repères numérotés des positions de spécification. Les numéros de la position des lignes de repères de la spécification sont synchronisés avec l'éditeur des spécifications et les éléments des spécifications peuvent être renumérotés.
Lors de l'élaboration d'une spécification à partir d'un modèle 3D, des données sont collectées à partir de l'assemblage, telles que les noms et les désignations des pièces et des unités d'assemblage, les sections de la spécification dans lesquelles ces assemblages doivent être classés, ainsi que les notes pour la spécification.
Dans les vues du modèle 3D d'un assemblage, vous pouvez placer des repères numérotés des positions de spécification. Les numéros de la position des lignes de repères de la spécification sont synchronisés avec l'éditeur des spécifications et les éléments des spécifications peuvent être renumérotés.

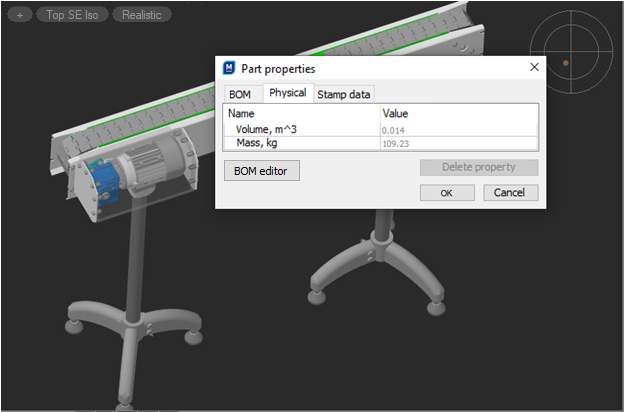

Les pièces 3D peuvent être affectées à des matériaux de la base de données d'éléments qui ont une valeur de densité, ainsi qu'à des matériaux personnalisés universels, pour lesquels vous pouvez spécifier n'importe quelle densité souhaitée. En fonction de la densité du matériau et du volume géométrique de la pièce, le poids de la pièce est calculé automatiquement. Si les pièces sont assemblées dans une unité d’assemblage, le poids d’une telle unité d’assemblage sera constitué du poids des pièces qu’elle contient. Et grâce au poids des pièces et des unités d’assemblage incluses, vous pouvez déterminer le poids total de l’assemblage principal.

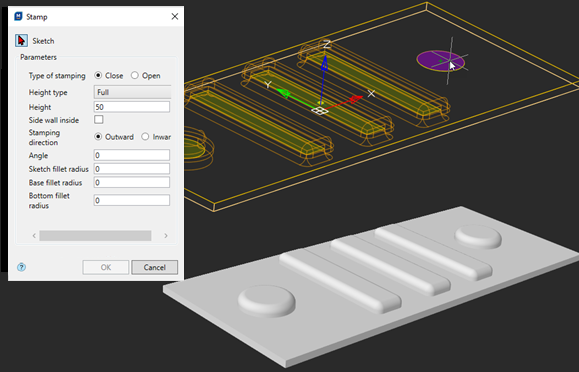

When creating stamping, you can now select multiple closed contours (sketch areas) at once.

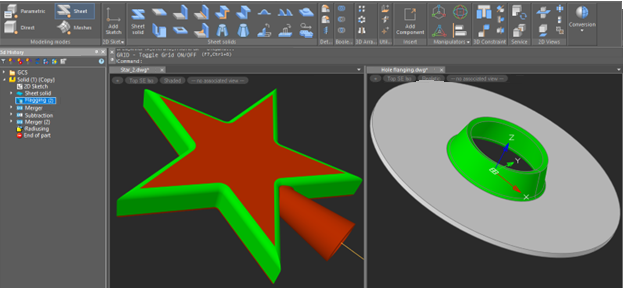

La commande de modélisation de tôle à bride est apparue, qui vous permet de créer un pli dans une pièce en tôle le long d'un bord plat de forme arbitraire ou d'une chaîne d'arêtes qui se rencontrent tangentiellement.
Dans le module Mechanica, l'affichage de la grille dans l'espace modèle est désormais désactivé par défaut.
Dans le module Mechanica, l'affichage de la grille dans l'espace modèle est désormais désactivé par défaut.
Version 22

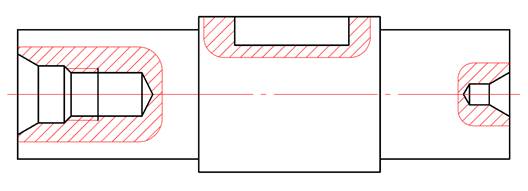

La commande Vue de la section brisée vous permet d'obtenir automatiquement des images d'éléments de base de données tels que les rainures de clavette et les perçages centraux sur les arbres. Sur les pièces et les brides, cette commande peut être utilisée pour réaliser des demi-coupes. Sur les fonds et les coques de cotes réduites, leur épaisseur peut être visualisée.
Lors de la création d'une section brisée, tous les éléments de la base de données qui se trouvent dans son cadre sont affichés dans la section. Dans ce cas, si l'élément de base de données n'a pas de vue de section, sa vue normale sera affichée.
Lorsque vous utilisez une géométrie qui tombe dans une section locale, elle est remodelée par le bouton Actualiser le cadre de vue ou par la commande mcregenobj.
Lors de la création d'une section brisée, tous les éléments de la base de données qui se trouvent dans son cadre sont affichés dans la section. Dans ce cas, si l'élément de base de données n'a pas de vue de section, sa vue normale sera affichée.
Lorsque vous utilisez une géométrie qui tombe dans une section locale, elle est remodelée par le bouton Actualiser le cadre de vue ou par la commande mcregenobj.

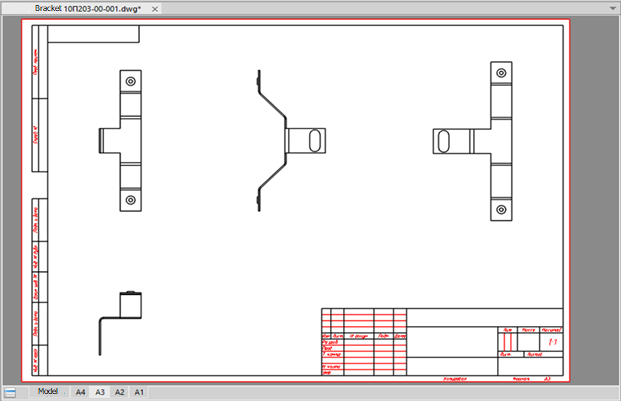

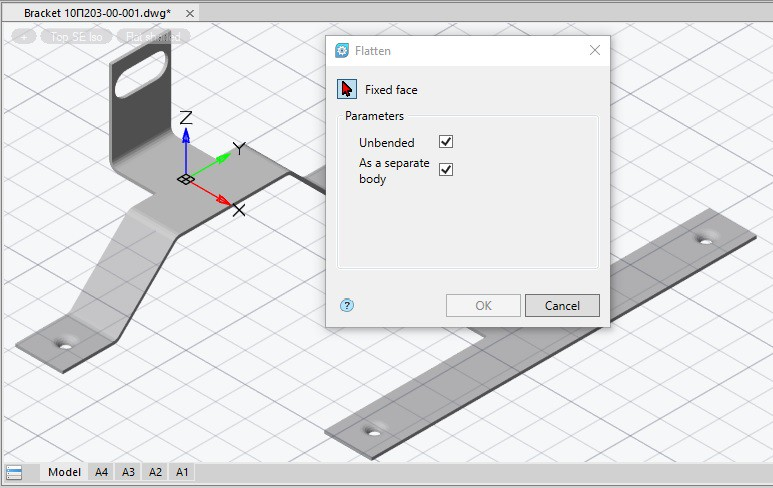

Lorsque vous travaillez avec des modèles de feuille, la possibilité de créer une vue plate en tant que corps séparé est implémentée. Cette fonctionnalité vous donne plus de liberté lors du dessin à partir de modèles 3D de tôle. Les dessins plats peuvent désormais être dessinés dans deux états simultanément : non plié et plié, tout en conservant l'associativité avec le modèle 3D.
Les propriétés des pièces de fixation ont été élaborées.
Pour les anciennes normes, les propriétés suivantes ont été ajoutées :
Pour les nouvelles normes, les propriétés suivantes ont été ajoutées :
Pour les anciennes normes, les propriétés suivantes ont été ajoutées :
- Direction du filetage
- Champ de tolérance de filetage
- Matériau
- Cours/groupe de force
- Type/nuance d'acier
- Revêtement
- Épaisseur du revêtement
Pour les nouvelles normes, les propriétés suivantes ont été ajoutées :
- Matériau
- Classe de force
- Revêtement
- Élément de revêtement
- Épaisseur du revêtement
- Finition du revêtement
- Méthode de revêtement
- Lubrification par revêtement
- Durée des essais
Le fichier pour remplacer le singulier par le pluriel est ajouté. Ce fichier nommé SpecRecsGroupingNameReplace.txt est installé dans le dossier C:\ProgramData\Nanosoft\nanoCAD x64 22.0\NanoMechanical\UserTemplates\en-US et il est disponible pour que les utilisateurs puissent le modifier afin d'ajouter leurs propres mots qui doivent être modifiés au cours du regroupement. Si, lors du regroupement des lignes de spécification, vous rencontrez un mot de remplacement (par exemple, « une Vis »), il est alors remplacé par un mot de substitution (par exemple, « les Vis »). L'action du fichier s'applique également au regroupement personnalisé de lignes avec des balises $$.

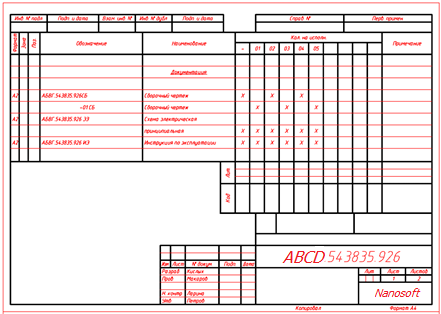

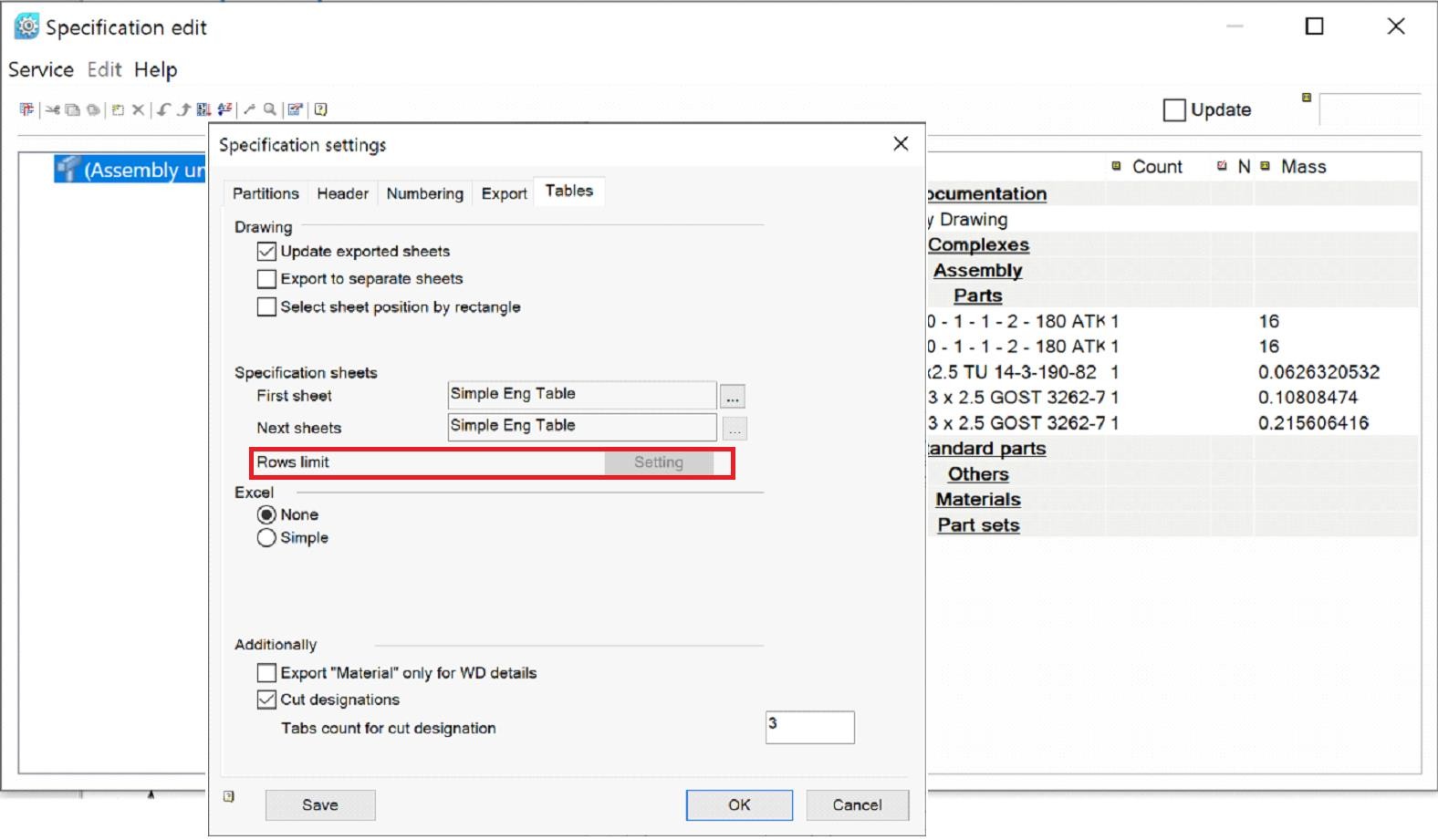

Des gabarits de spécifications supplémentaires avec le tampon du client ont été créés pour tous les gabarits de spécifications disponibles dans la base de données (simple, groupe type A et type B, groupe type A jusqu'à 3 versions et plasma). Des colonnes ont été ajoutées dans ces gabarits pour le signe client, les numéros de décision, les années d'approbation et l'index client.
Des gabarits de spécifications supplémentaires avec le tampon du client ont été créés pour tous les gabarits de spécifications disponibles dans la base de données (simple, groupe type A et type B, groupe type A jusqu'à 3 versions et plasma). Des colonnes ont été ajoutées dans ces gabarits pour le signe client, les numéros de décision, les années d'approbation et l'index client.
Matériaux selon EN, DIN et ASTM avec possibilité de leur désignation tant par la composition chimique que par la marque et par les numéros.

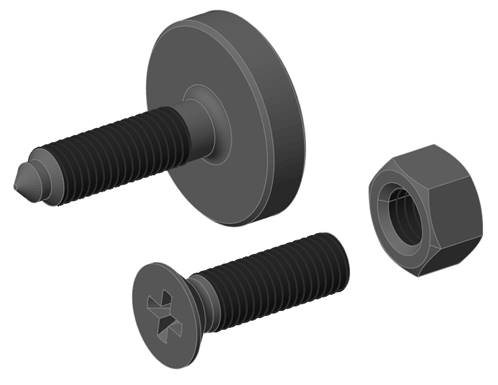

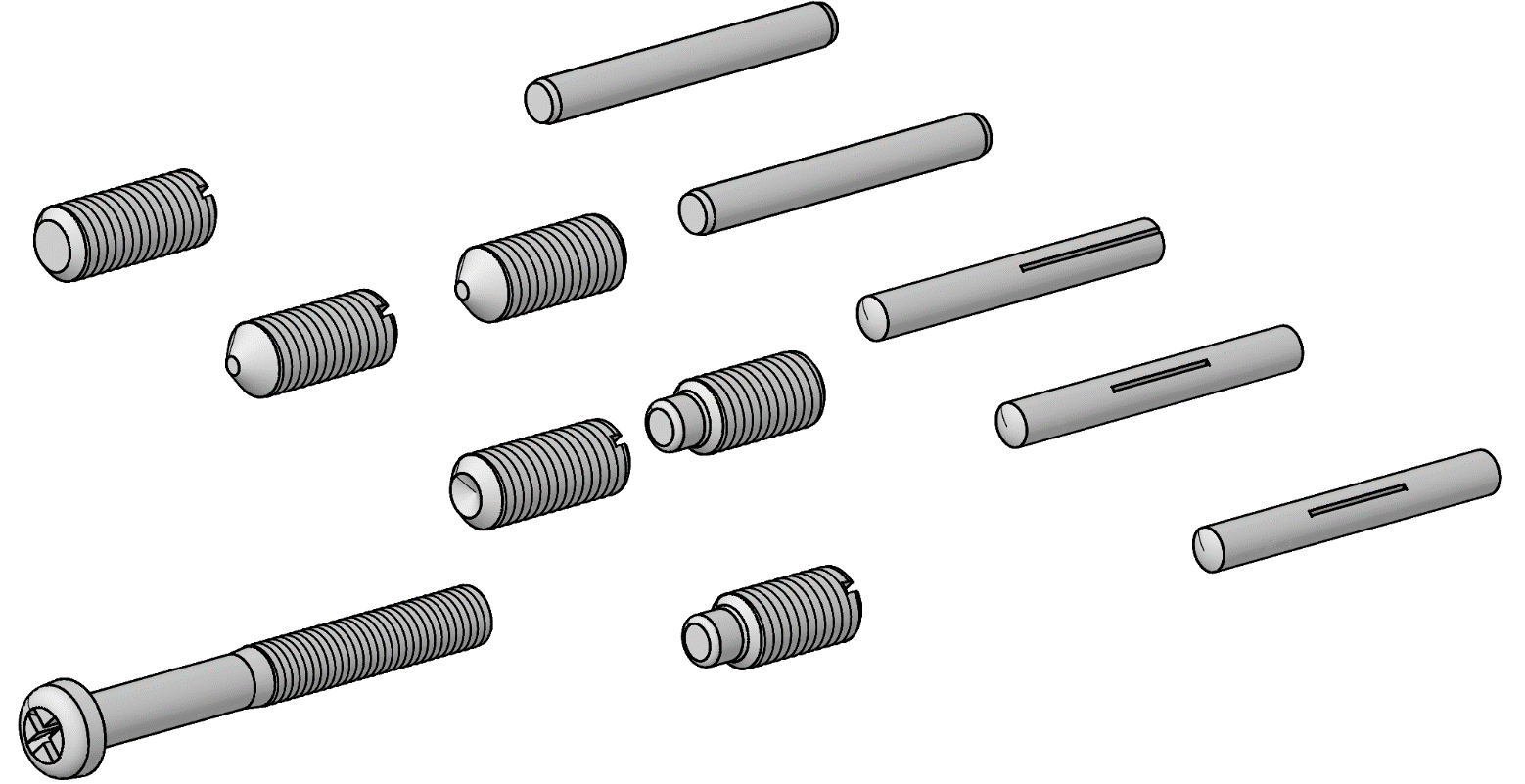

Filetage 3D sur fixations standards.
Version 21
Mechanica a effectué la transition vers un nouveau système de la gestion de base de données des matériaux qui prend en compte les éléments de liste souhaités par l'utilisateur. La nouvelle base de données comprend des éléments de la base de données générale des objets, ainsi que ces améliorations par rapport à l'ancienne base de données :
-
Des matériaux plus complexes et variés
-
Matériaux personnalisés
-
Notes multilignes pour les matériaux
L'outil de Remplissage de perçages de Mechanica améliore la conversion en perçages filetés :
-
Les diamètres des perçages deviennent le diamètre extérieur des filetages
-
Les diamètres des filetages internes dépendent du choix de l'accrochage
-
Les noms des filetages métriques sont définis

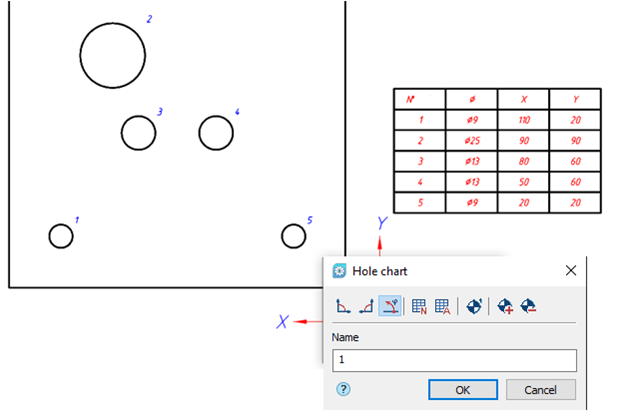

L'outil Tableaux de perçages construit désormais le système de coordonnées gauche des perçages.
-

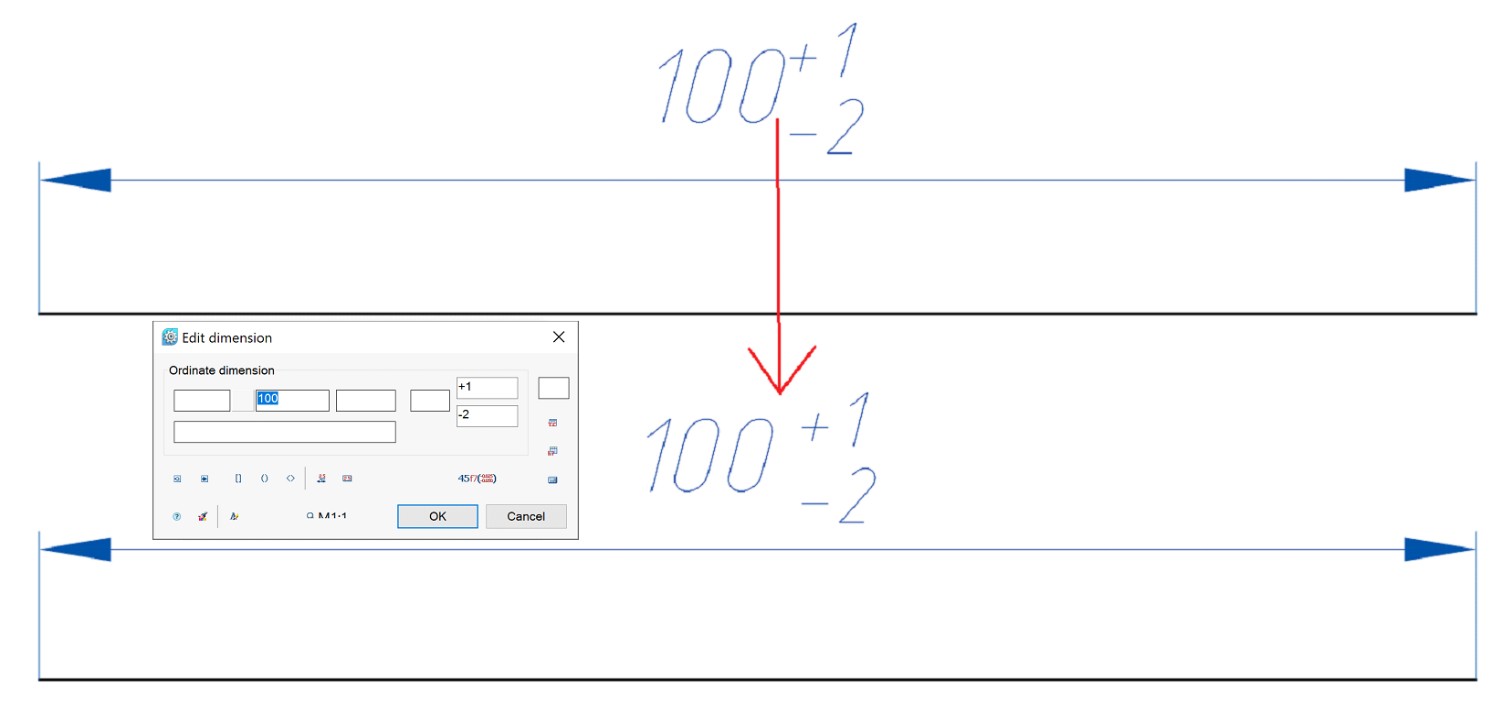

La cotation dans les SCU est corrigé.
-

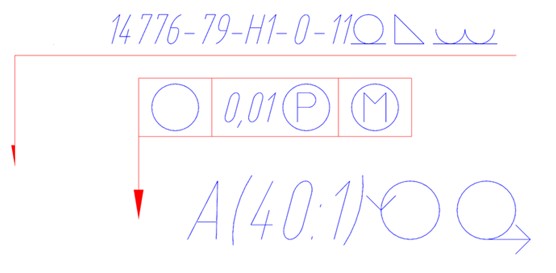

Les symboles pour les surfaces sont corrigés.
